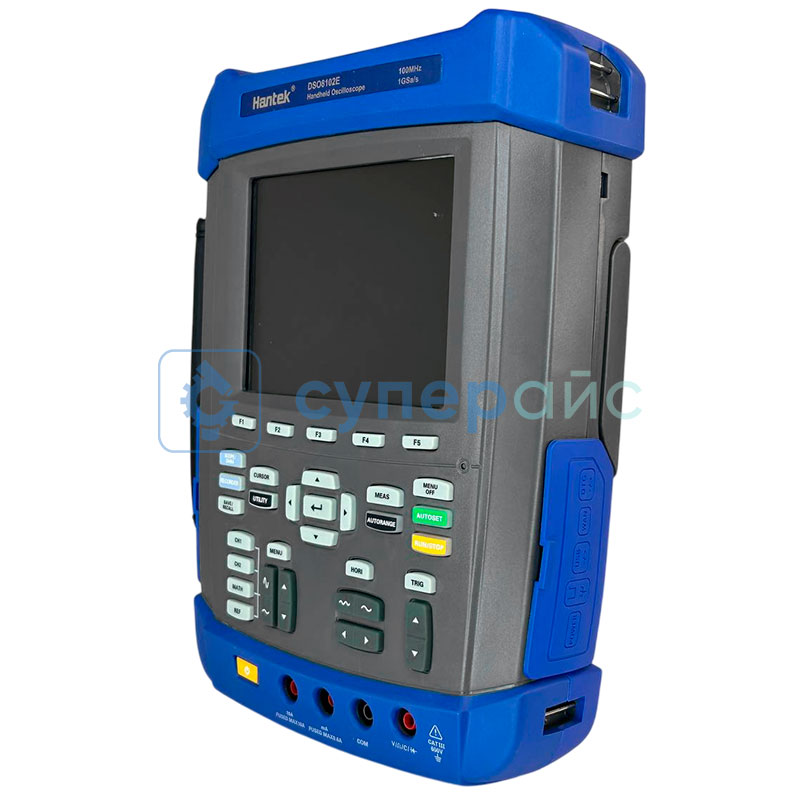

Цифровой осциллограф Hantek DSO8102E
61 019 ₽
61 019 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
4901
Модель (серия)
DSO8102E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO8102E
Артикул (код товара)
4901
Модель (серия)
DSO8102E
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание Hantek DSO8102E
Технические характеристики Hantek DSO8102E
| Серия | DSO8000E |
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти |
2 Мб в одноканальном режима 1 Мб в двухканальном режиме |
| Коэффициент развёртки | 4 нс / дел - 2 кс / дел, 2, 4, 8 шаг |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ / дел - 100 В / дел на входе BNC |
| Время нарастания | < 3.5 нс |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
100 В / дел - 20 В / дел, ± 400 В 10 В / дел - 5 В / дел ± 50 В 2 В / дел - 500 мВ / дел, ± 40 В 200 мВ / дел - 2 мВ / дел, ± 2 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 100 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ /дел (в режиме простой выборки или выборки с усреднением) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), наклон, овертайм, частота |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера |
CH1, CH2: ± 8 деления от центра экрана EXT/5: ± 6 В |
| Чувствительность триггера | CH1: 1 дел DC-10 МГц |
| CH2: 1.5 дел 10 МГц и выше | |
| EXT/5: 1 В DC-100 МГц, 1.75 В 100 МГц и выше | |
| AC: ниже 10 Гц | |
| ВЧ: выше 80 кГц | |
| НЧ: ниже 150 кГц | |
| Точность уровня триггера | CH1, CH2: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
| EXT/5: ± (6% + 200 мВ) | |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2, EXT/5 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Источник запуска | CH1, CH2, EXT/5 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2, EXT/5 - 2 В |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Источник запуска | CH1, CH2, EXT/5 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по истечению времени | |
| Источник запуска | CH1, CH2, EXT/5 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по частоте | |
| Разрешение считывания | 6 цифр |
| Точность | ± 30 ppm |
| Диапазон частот | переменный ток, от 4Гц номинальной полосы пропускания |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
| Автоматическое измерение | Частота, Период, Среднее, Пиковое значение, Среднеквадратичное значение цикла, Минимум, Максимум, Время нарастания, Время спада, Положительный импульс, Отрицательный импульс, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, RMS, FOVShoot, RPREShoot, Burst Width, FRF, FFR, LRR, LRF, LFR, LFF |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 (1CH) |
| Диапазоны частот |
синусоидальная: 1 Гц ~ 30 МГц квадратичная: 1 Гц ~ 5 МГц трапециобразная: 1 Гц ~ 3 МГц EXP: 1 Гц ~ 60 кГц AM/FM: 1 Гц ~ 10 МГц Arb: 1 Гц ~ 25 МГц |
| ЦАП | 2 кГц - 200 МГц регулируемый |
| Амплитуда выхода | ± 3.5 В max |
| Глубина памяти | 4К точек |
| Вертикальное разрешение | 12 бит |
| Выходной импеданс | 50 Ом |
| Выходной ток | 50 мА |
| Мультиметр | |
| Максимальное разрешение | 6000 отсчетов |
| Максимальное напряжение | 600 В |
| Максимальный ток | 10 A |
| Входной импеданс | 10 МОм |
| Напряжение постоянного тока | 60.00 мВ, 600.0 мВ, 6.000 В, 60.00 В, 600.0 В, 600 В, с точностью ± 1% ± 3 цифры, разрешением 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В |
| Напряжение переменного тока | 60.00 мВ, 600.0 мВ, 6.000 В, 60.00 В, 600.0 В, с точностью ± 1% ± 3 цифры, разрешением 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ |
| Постоянный ток | 60.00 мА, 600.0 мА, 10.00 А, с точностью ± 1.5% ± 5 цифр, разрешением 10 мкА, 100 мкА, 10 мА |
| Переменный ток |
60.00 мА (20 - 400 Гц), с точностью ± 2.5% ± 5 цифр, разрешением 10 мкА 600.0 мА (20 - 400 Гц), с точностью ± 1.5% ± 5 цифр, разрешением 100 мкА 10.00 мА (20 - 400 Гц), с точностью ± 3% ± 5 цифр, разрешением 10 мА |
| Сопротивление |
600.0 Ом, 6.000 кОм, 6.000 МОм, с точностью ± 1% ± 3 цифры, разрешением 0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм 60.00 МОм, с точностью ± 1.5% ± 3 цифры, разрешением 10 кОм |
| Емкость |
40.00 нФ, 400.0 нФ, 4.000 мкФ, 40.00 мкФ, с точностью ± 2% ± 5 цифр, разрешением 10 пФ, 100 пФ, 1 нФ, 10 нФ 400.0 мкФ, с точностью ± 5% ± 5 цифр, разрешением 100 нФ Внимание: наименьшее значение емкости, которое можно измерить, составляет 5 нФ |
| Диод | 0 - 2.0 В |
| Вкл-выкл тест | < 25 Ом |
| Общие характеристики | |
| Тип дисплея | 5.6 дюймов TFT ЖК - экран, 640 * 480 точек |
| Питание | 100-240 В, 50-60 Гц, < 30 Вт |
| Батарея | Li-Ion батарея, 3.7 В, емкостью 2600 мАч, 6 шт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота | рабочая до 3000 м |
| хранения до 10000 м | |
| Габариты | 260 х 220 х 75 мм |
| Вес | 2,5 кг |
| Габариты упаковки | 330 x 125 x 305 мм |
| Вес брутто | 4 кг |

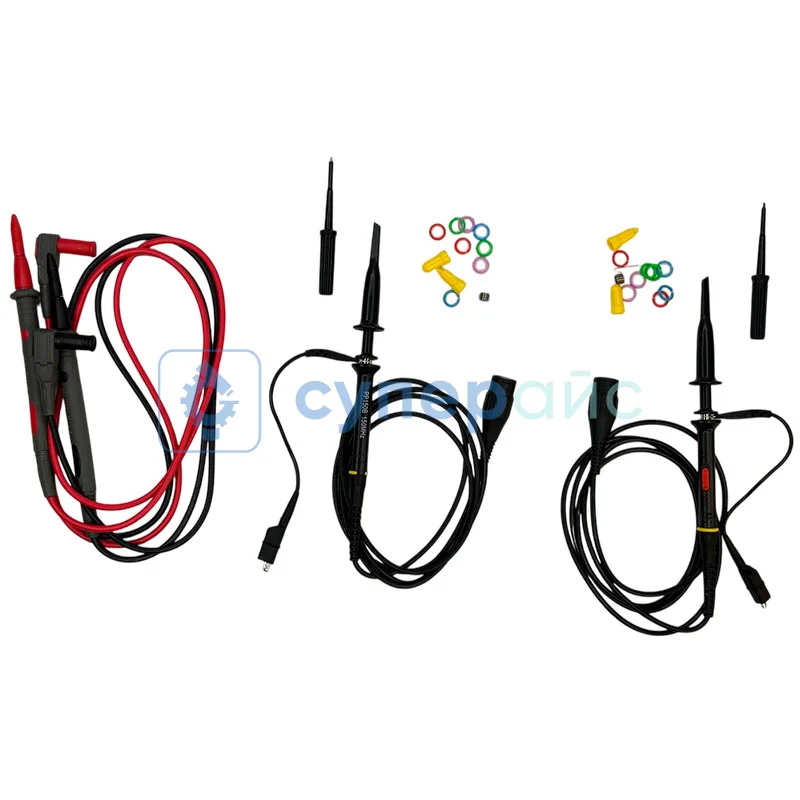

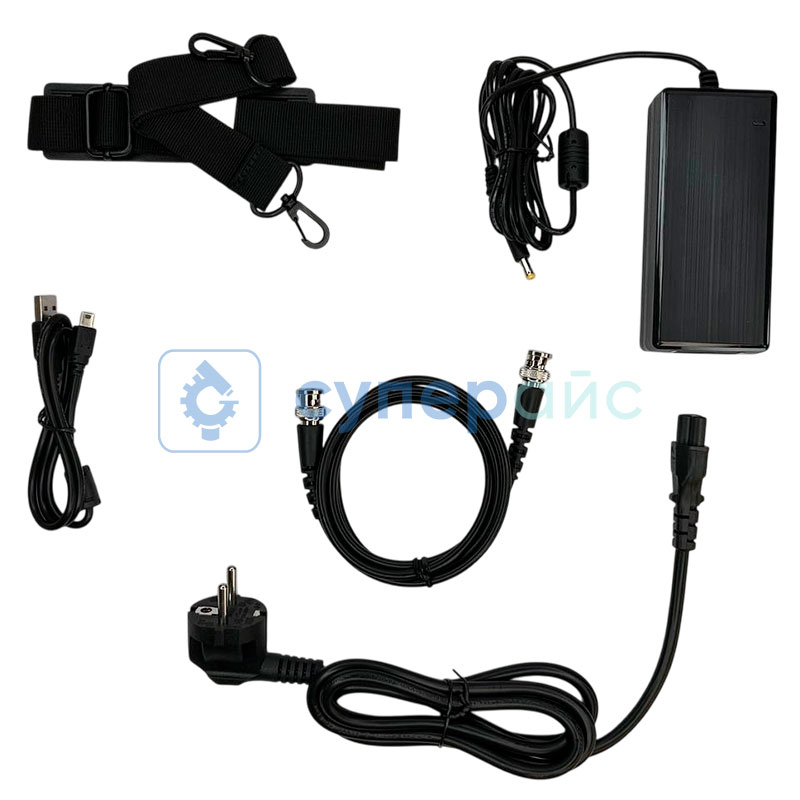

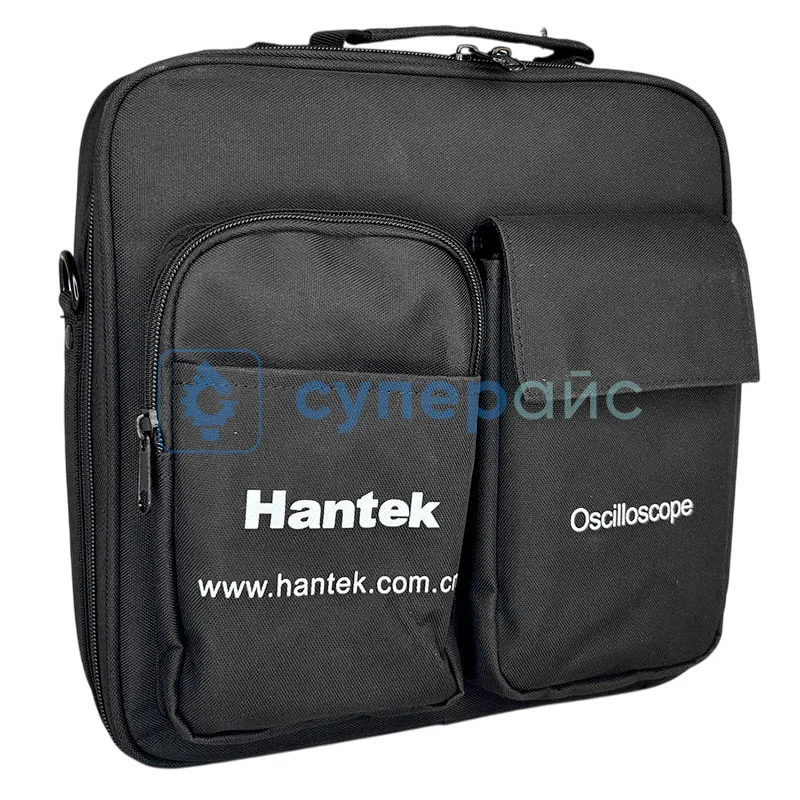

| Комплектация |
портативный осциллограф Hantek DSO8102E - 1 шт щупы для осциллографа - 2 шт щупы для ЦММ - 2 шт блок питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт сумка - 1 шт ремень - 1 шт кабель BNC-BNC - 1 шт |
Обзорная таблица осциллографов Hantek
| Характеристики | DSO8202E | DSO8072E | DSO8152E | DSO8102E |
| Количество каналов | 2 | |||
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
|||
| Полоса пропускания | 200 МГц | 70 МГц | 150 МГц | 100 МГц |
| Развязка входа | DC, AC, GND | |||
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ | |||
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | |||
| Максимальное входное напряжение | ± 300 Vrms (10X) | |||
| Встроенный мультиметр | есть | |||
| Дисплей | 5.6 дюймов TFT ЖК - экран, 640 * 480 точек | |||
| Питания | Li-Ion батарея, 3.7 В, емкостью 2600 мАч, 6 шт | |||
| Генератор сигналов произвольной формы | есть | |||

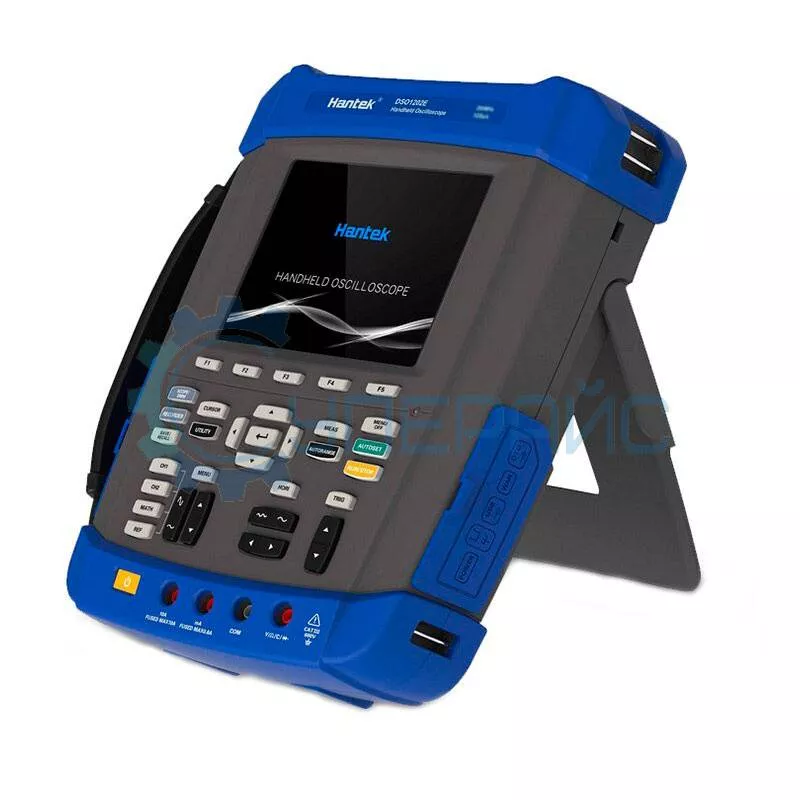

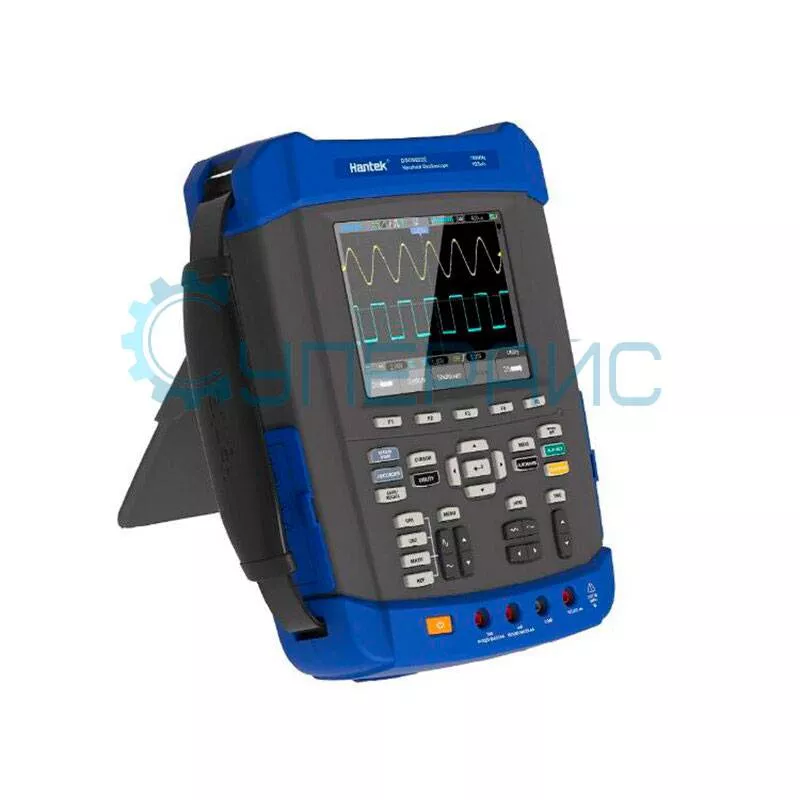

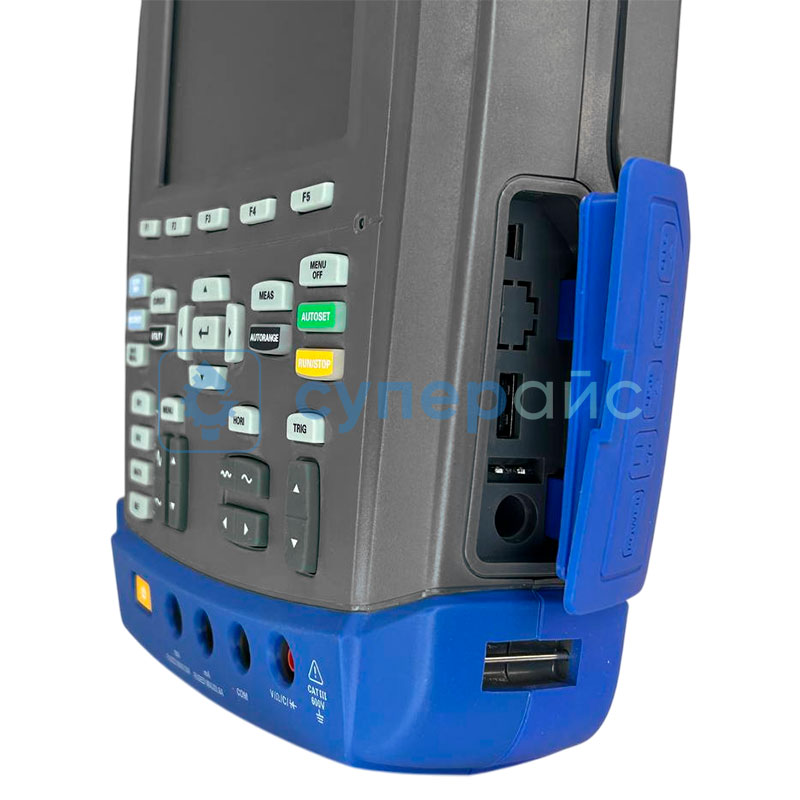

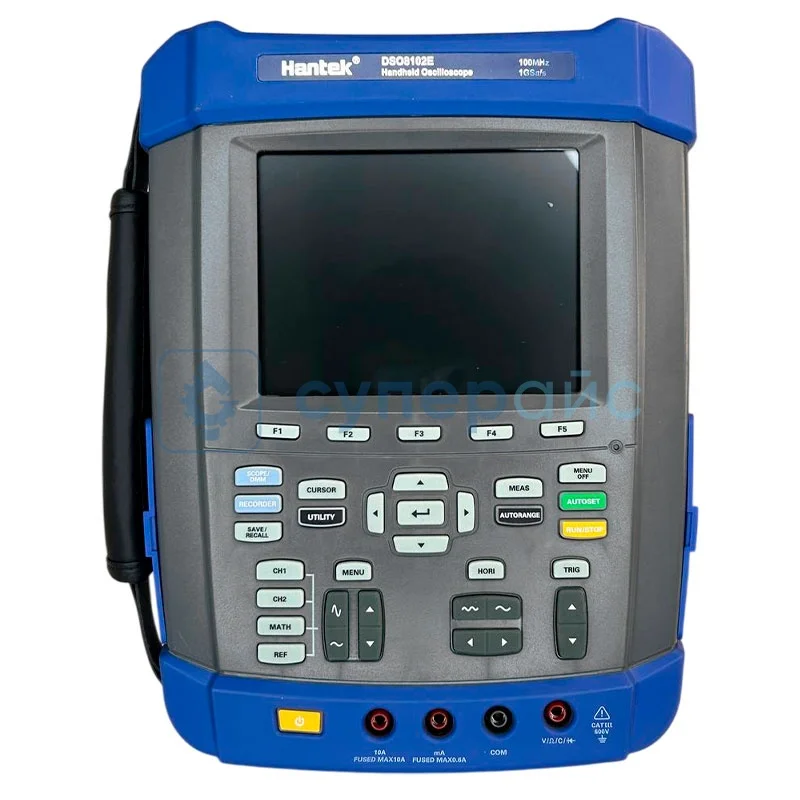

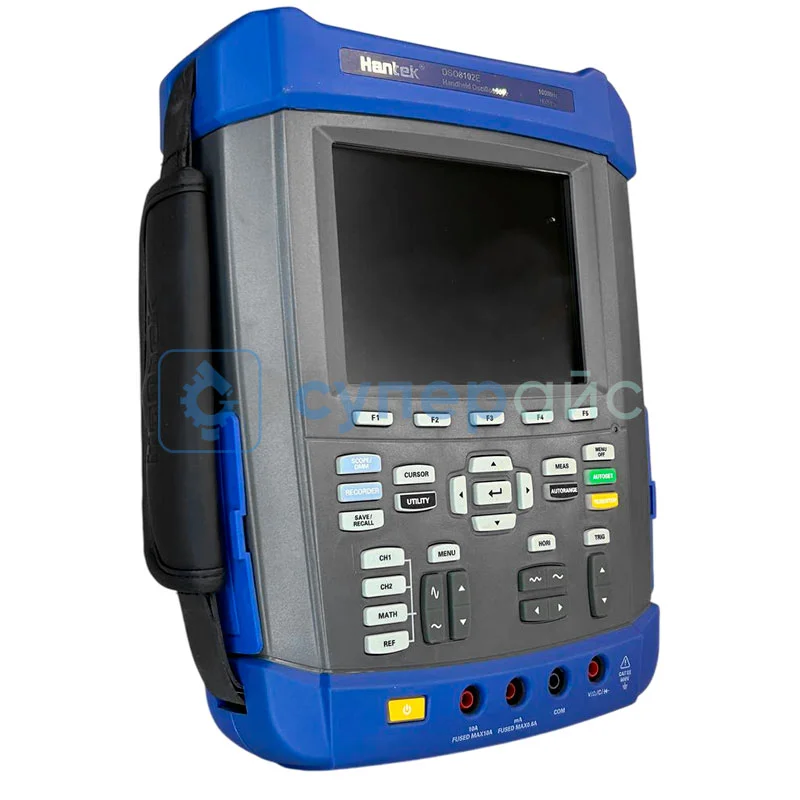

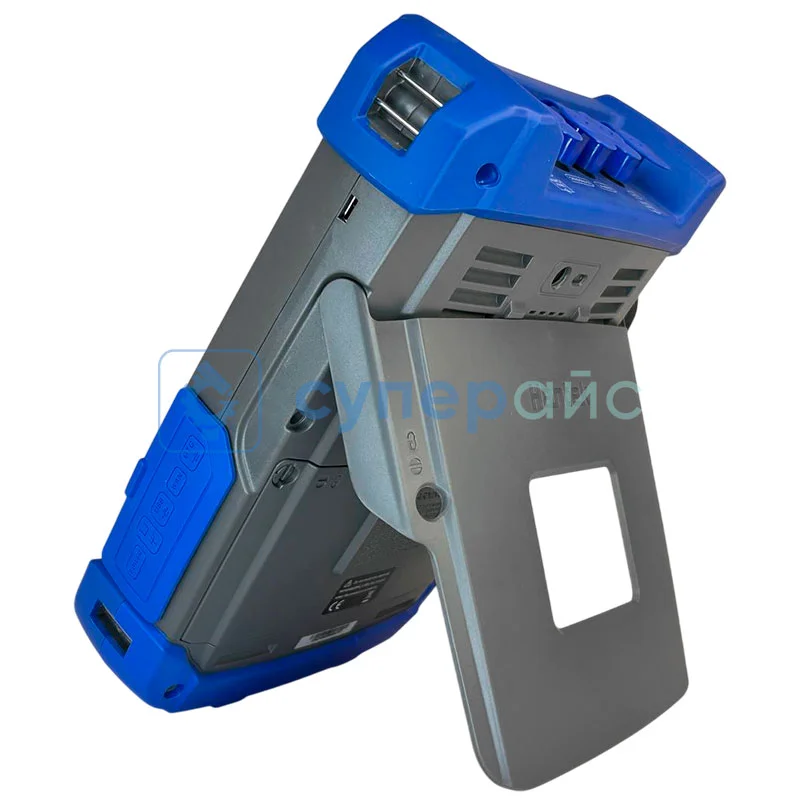

Портативный осциллограф Hantek DSO8102E
Hantek DSO8102E – это точный эргономичный измерительный прибор для исследований электрических сигналов, функционал которого включает большой набор возможностей. Модель оснащена системой защиты IP-51: при такой степени влагозащиты вертикально капающая вода не нарушает работу прибора, что расширяет область, в которой применяется осциллограф. Полоса пропускания 100 МГц, два канала, а также частота дискретизации 1 Гвыб/с делают DSO8102E мощным инструментом для работ в области радиоэлектроники. Используя данный прибор, исследователи могут решать лабораторные задачи, а инженеры – достигать прикладные цели в профессиональной деятельности: например, модель помогает проектировать новые устройства, работать на производстве или проводить ремонт. Кроме того, модель будет полезна автомеханикам и преподавателям в учебных заведениях.
Ручной осциллограф Hantek удобно применять в работе, поскольку прибор компактен и располагает малым весом, отзывчивыми физическими кнопками на корпусе. Кнопки облегчают управление и повышают надёжность конструкции. Данные, полученные в ходе проведения измерений, наглядно отображаются на дисплее, который представлен ЖК-экраном TFT. Характеристики устройства предусматривают работу в жёстких условиях температуры и влажности. В качестве источника питания используются ёмкие Li-Ion батареи – оператор может работать с прибором без привязки к электросети.
Документация и ПО Hantek DSO8102E
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации портативных осциллографов Hantek DSO8102E серии DSO8000E
Язык:
Английский
Размер и тип:
1.65 МБ,
PDF
Прошивка для портативных осциллографов Hantek DSO8102E
Язык:
Английский
Размер и тип:
2.1 МБ,
ZIP
ZIP
Драйвер для портативных осциллографов Hantek серии DSO8000E
Язык:
Английский
Размер и тип:
62.3 КБ,
ZIP
ZIP
Программное обеспечение для встроенного генератора сигналов в осциллографе Hantek DSO8102E
Язык:
Английский
Размер и тип:
4.1 МБ,
ZIP
ZIP
Программное обеспечение для портативных осциллографов Hantek серии DSO8000E
Язык:
Английский
Размер и тип:
15.8 МБ,
ZIP
ZIP
Показать больше
Показать меньше
