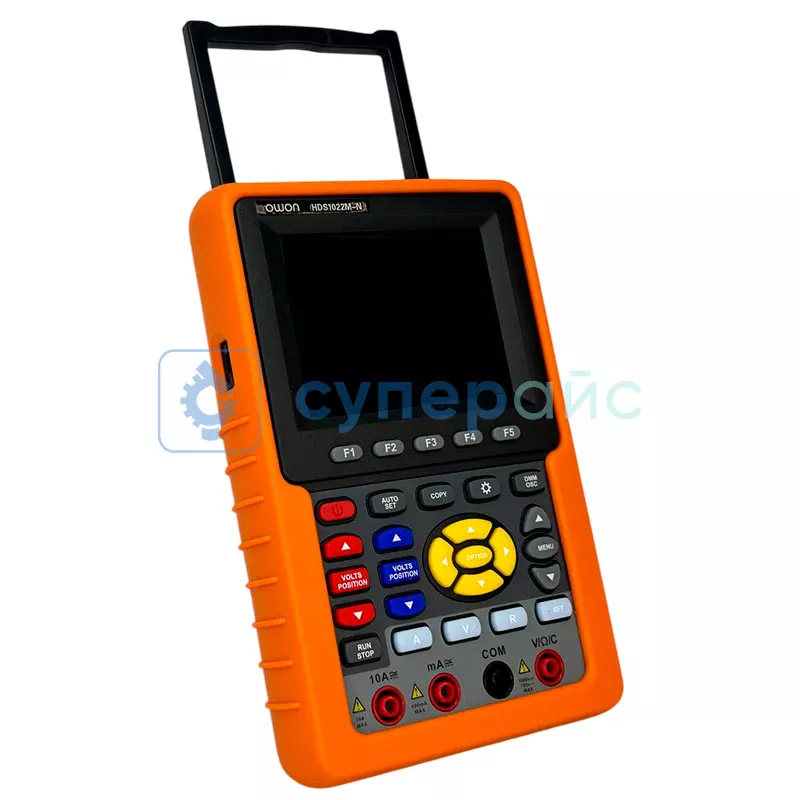

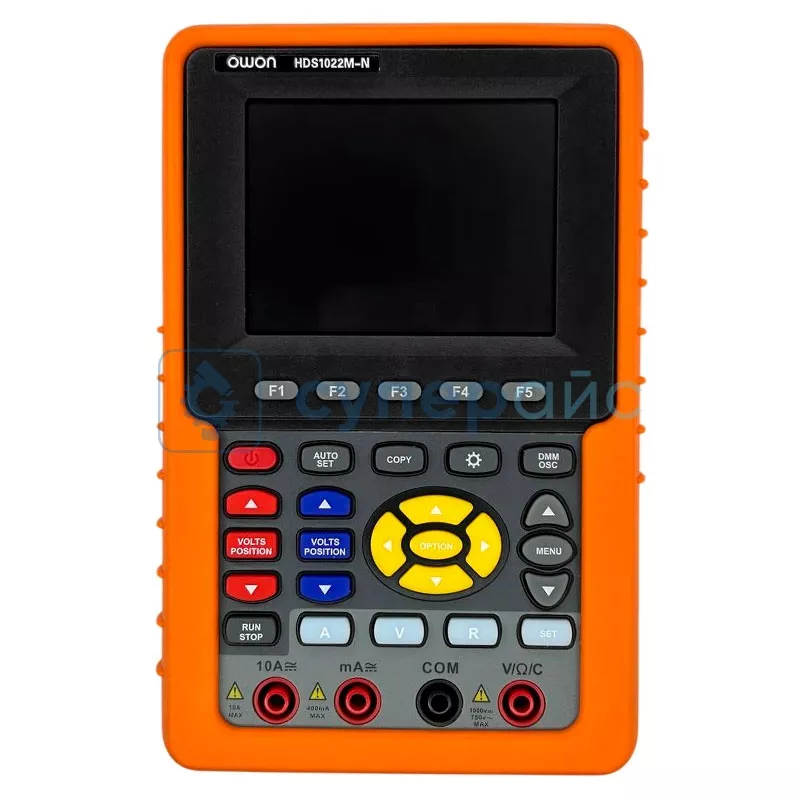

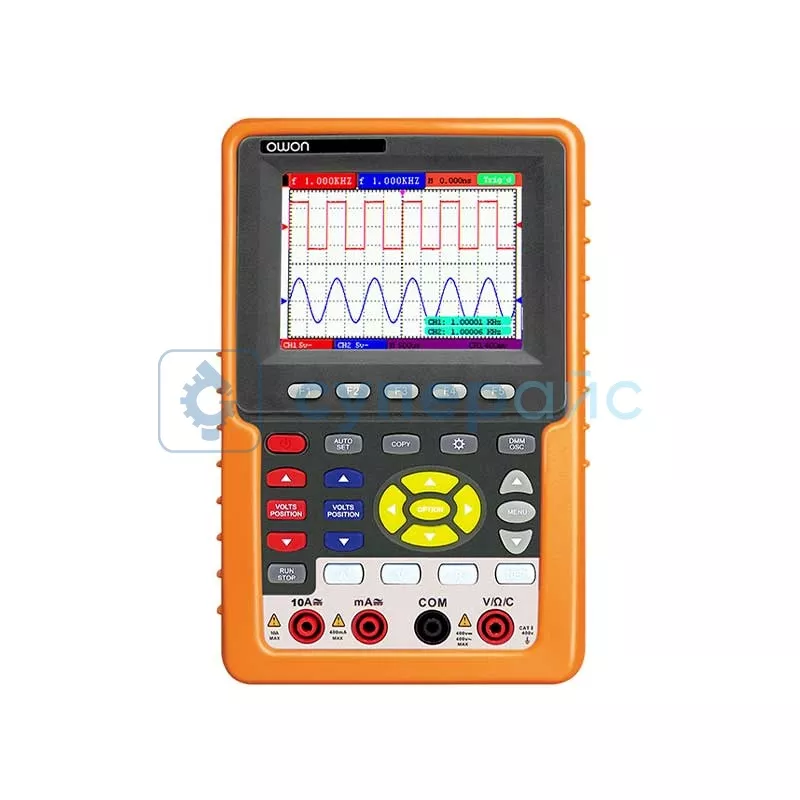

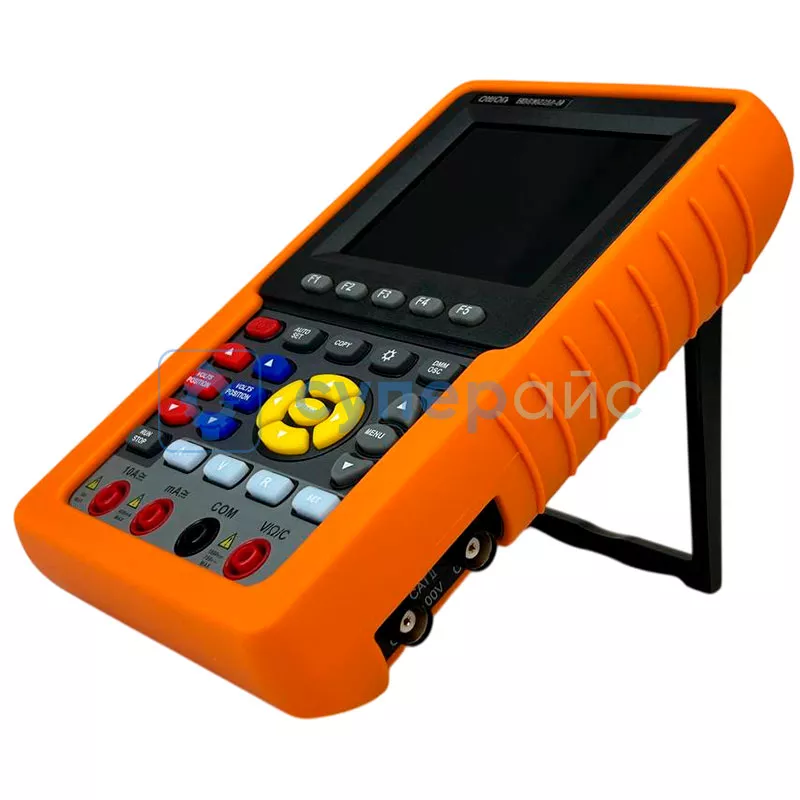

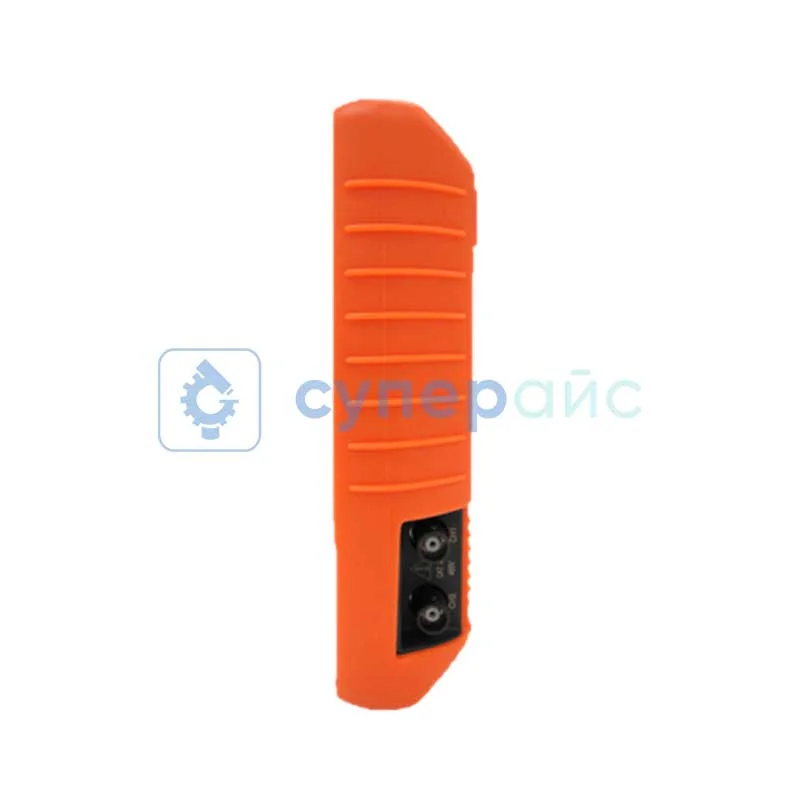

Двухканальный осциллограф OWON HDS1022M-N
33 060 ₽
33 060 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
23230
Модель (серия)
HDS1022M-N
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS1022M-N
Общие данные
Артикул (код товара)
23230
Производитель (бренд)
Модель (серия)
HDS1022M-N
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
400 В
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
20 пФ ± 5 пФ
Коэффициенты пробников
1Х, 10Х, 100X, 1000 X
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
5 мВ/дел - 5 В/дел
Точность усиления постоянного тока
± 3%
Горизонтальная система
Горизонтальная развёртка
5 нс/дел - 100 с/дел, шаг 1 - 2,5 - 5
Интерполяция
(Sinx)/x
Система измерения
Автоматические измерения
Vpp, Vavg, Vrms, Freq ,Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B
Математические операции
＋, －, ×, ÷, invert, FFT
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Обучение и научные исследования
Автомобильная диагностика
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты прибора
180 x 115 x 40 мм
Вес нетто, кг
0,645
Вес брутто, кг
2,75

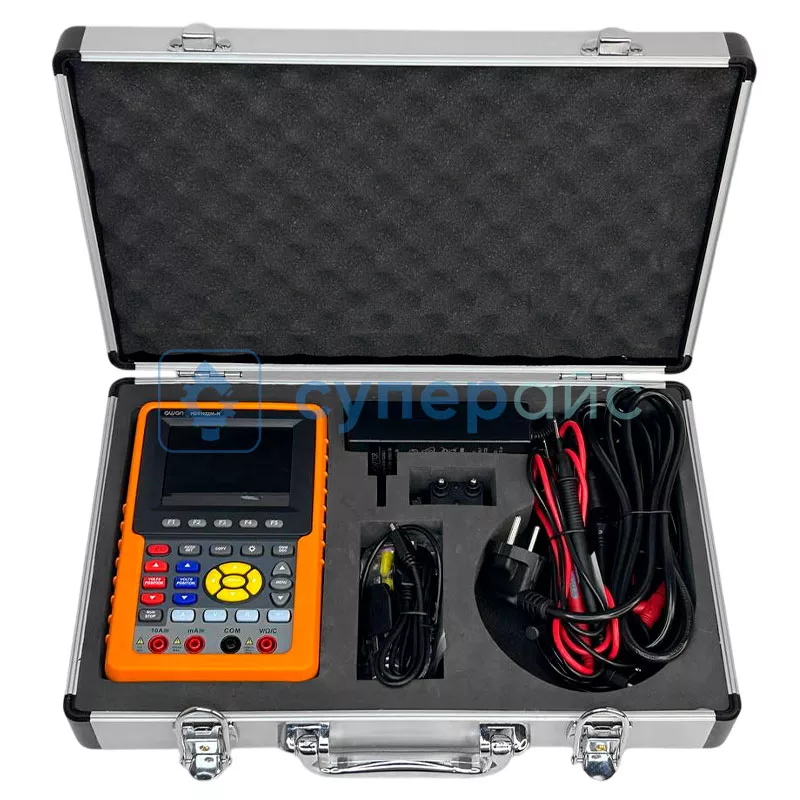

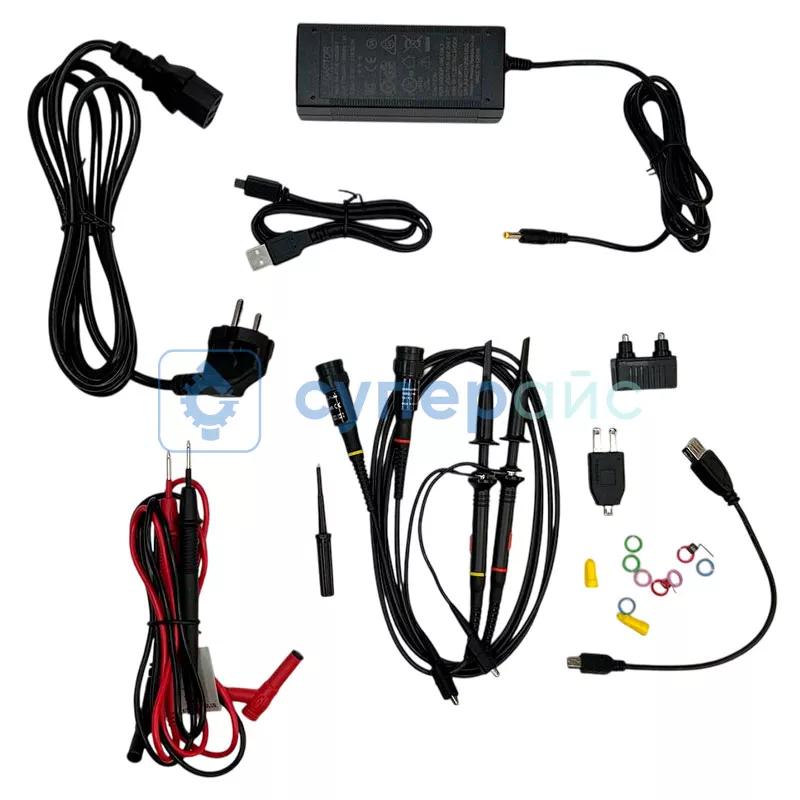

Комплектация
Комплектация
кабель питания - 1 шт
выход 5 В, 1 кГц - 1 шт
USB кабель - 1 шт
регулятор датчика - 1 шт
датчик - 1 шт
набор щупов мультиметра - 1 шт
адаптер - 1 шт
внешний модуль емкости - 1 шт

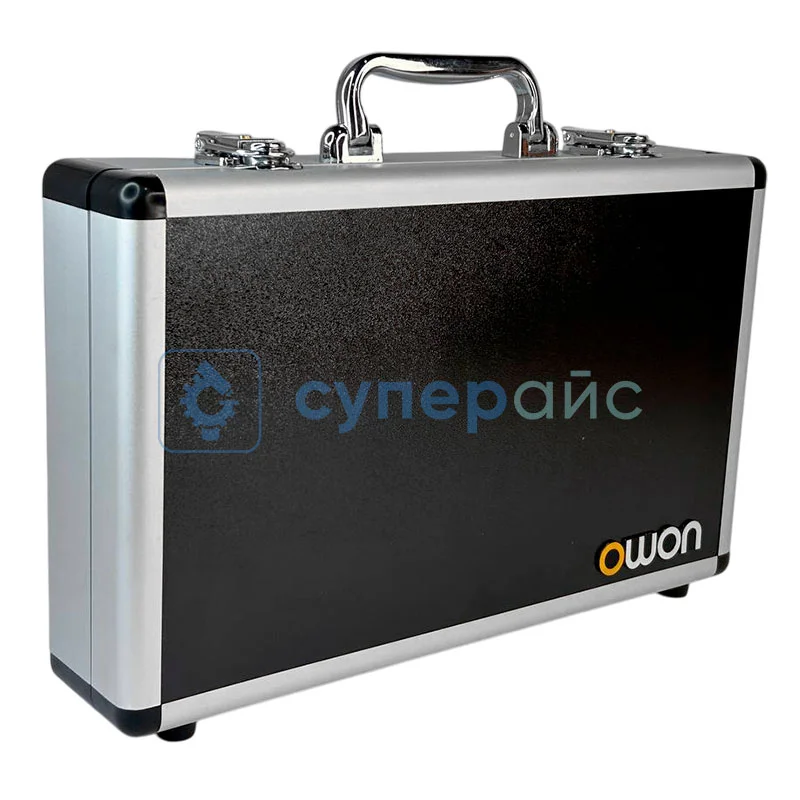

кейс для хранения - 1 шт
руководство пользователя - 1 шт
диск с диск с программным обеспечением - 1 шт
выход 5 В, 1 кГц - 1 шт
USB кабель - 1 шт
регулятор датчика - 1 шт
датчик - 1 шт
набор щупов мультиметра - 1 шт
адаптер - 1 шт
внешний модуль емкости - 1 шт
кейс для хранения - 1 шт
руководство пользователя - 1 шт
диск с диск с программным обеспечением - 1 шт
Описание OWON HDS1022M-N
Обзорная таблица портативных осциллографов OWON серии HDS
| Характеристики | HDS1022M-N | HDS1021M-N |
| Количество каналов | 2 | 1 |
| Анализатор спектра БПФ | есть | - |
| Полоса пропускания | 20 МГц | |
| Частота дискретизации | 500 Мвыб/с | |
| Длина записи | 6 К | 24 К |
| Вертикальная чувствительность | 5 мВ/дел - 5 В/дел | |
| Вертикальное разрешение | 8 бит | |
| Максимальное входное напряжение | 400 В | |
Осциллограф OWON HDS1022M-N
Двухканальный портативный осциллограф OWON модели HDS1022M-N помогает анализировать электрические сигналы в различных областях электроники. Этот прибор располагает набором функций для точных измерений и визуализации форм волн. Ниже отвечаем на некоторые возможные вопросы о характеристиках и особенностях модели.
Какими параметрами располагает модель?OWON HDS1022M-N оснащен TFT дисплеем диагональю 3.7 дюйма. Такой экран даёт четкое изображение сигналов, что помогает точно анализировать их форму и параметры. Количество каналов делает прибор подходящим для одновременного исследования двух сигналов, что будет полезно при сравнении или изучении взаимодействия электрических процессов.
Чем определяется точность измерений этого прибора?Полосу пропускания 20 МГц используют для работы с сигналами средней частоты. Это обуславливает широкую область применения в электронике. Частота дискретизации 500 Мвыб/с помогает получать детальную картину быстропротекающих процессов, что даёт высокую точность временных измерений.
Области применения HDS1022M-N:
- разработка электронных устройств;
- диагностика автомобильной электроники;
- ремонт бытовой техники;
- образовательный процесс в технических вузах;
- научные исследования.

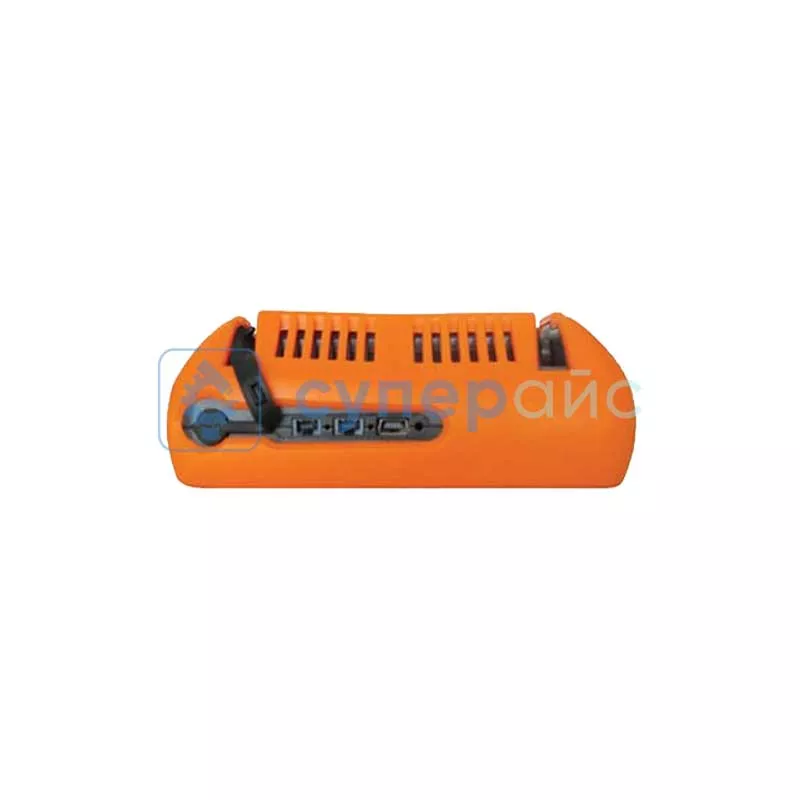

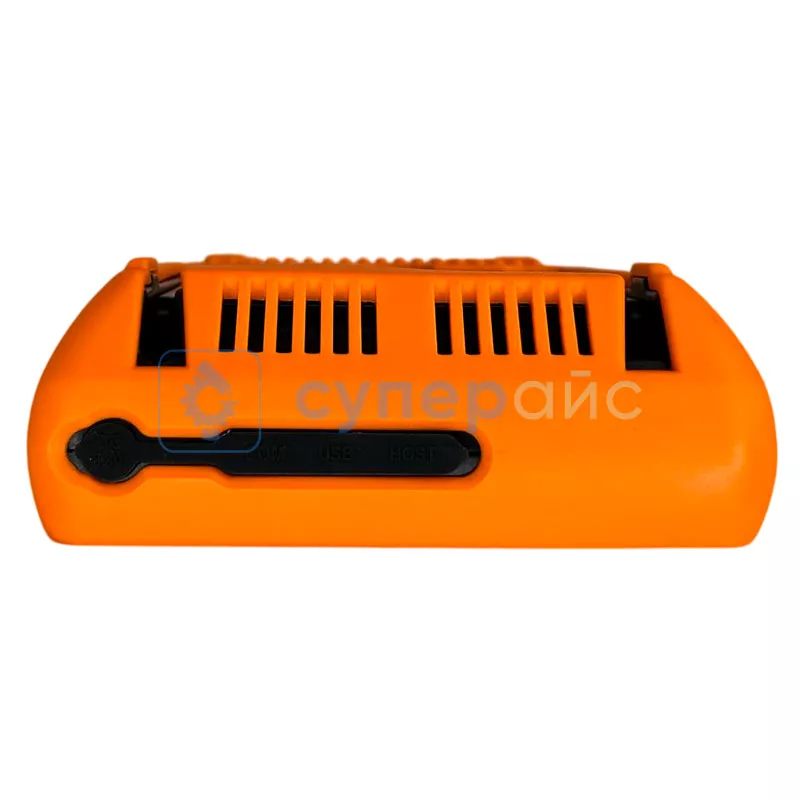

Аппарат располагает интерфейсом USB для связи с компьютером. Такой порт применяют для быстрой передачи информации. Дополнительно доступен встроенный мультиметр.
Какие проблемы помогает решать HDS1022M-N:
- измерение параметров электрических сигналов;
- обнаружение помех в электронных схемах;
- анализ цифровых схем;
- поиск неисправностей в электрооборудовании;
- исследование переходных процессов.
Часто задаваемые вопросы
Чем портативный осциллограф удобнее настольного?
Он работает от аккумулятора и помещается в сумку, поэтому сигнал можно посмотреть прямо на объекте - в машине, у станка, на щите. Настольный прибор мощнее, но привязан к столу и розетке. Для выезда и монтажа автономность и компактность важнее максимальных характеристик.
Что показывает полоса пропускания?
Полоса задаёт верхнюю частоту, которую прибор отобразит без сильного искажения амплитуды. Сигналы заметно выше полосы покажутся заниженными и неточными. Выбирайте полосу с запасом относительно частот, с которыми работаете, чтобы форма сигнала на экране соответствовала реальной.
Зачем осциллографу встроенный мультиметр?
Совмещённый мультиметр закрывает базовые замеры напряжения, тока и сопротивления без второго прибора. В выездной работе это удобно: одно устройство и показывает форму сигнала, и меряет постоянные величины. Меньше вещей в сумке и меньше переключений между инструментами во время диагностики.
Хватит ли двух каналов для ремонта?
Для большинства задач диагностики двух каналов достаточно: вы одновременно видите два сигнала и сравниваете их по времени, например вход и выход схемы. Больше каналов нужно при отладке сложных многосигнальных узлов. Для выездного ремонта и автоэлектроники два канала закрывают основные сценарии.
Документация и ПО OWON HDS1022M-N
Название
Язык
Версия
Размер и тип
Программное обеспечение осциллографов OWON серии HDS-N
Язык:
Английский
Размер и тип:
69,2 Мб,
ZIP
ZIP
Руководство пользователя к осциллографам OWON серии HDS-N
Язык:
Английский
Размер и тип:
1,20 Мб,
PDF
Отзывы OWON HDS1022M-N
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
9632
Модель (серия):
V01A
Производитель:
ANENG
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 600 В
Макс. напряжение (DC):
до 600 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5984
Модель (серия):
EBC-A40L
Производитель:
ZKETECH
Страна производства:
Китай
Гарантия, мес.:
12
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
5
Вход. ток (макс), А:
40
Вход. мощность (макс), Вт:
180
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
16755
Модель (серия):
DSO2C15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6081
Модель (серия):
5012H
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21058
Модель (серия):
DT-9989
Производитель:
CEM
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13236
Модель (серия):
DS100
Производитель:
Guangzhou Xingyi Electronic Technology
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Вид:
Карманный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
4636
Модель (серия):
2C42
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
40
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4102
Модель (серия):
2D42
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
40
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20159
Модель (серия):
LHPS3021
Производитель:
LANYI
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
30000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20110
Модель (серия):
HPS2016
Производитель:
LANYI
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
2000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
40963
Модель (серия):
AST-960B
Производитель:
Aishite
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
13644
Модель (серия):
HSPY-120-8
Производитель:
Hansheng Puyuan
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
960
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
38997
Модель (серия):
GM318B
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
590°С
Время отклика, с:
0,5
Оптическое разрешение:
12:1
Сохранение результатов тестирования:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
37633
Модель (серия):
DSC-B
Производитель:
Mead
Страна производства:
Китай
Гарантия, мес.:
12
Тип дисплея:
OLED
Диагональ встр. дисплея (размер), дюйм:
7
Мин. Температура,°C :
0
Макс. Температура,°C:
500
Габариты прибора:
460 x 350 x 270
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
41800
Модель (серия):
MH-300G
Производитель:
Hualifang
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
37536
Модель (серия):
SR-TGA-1250
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Тип дисплея:
LCD
Мин. Температура,°C :
0
Макс. Температура,°C:
1250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
44343
Модель (серия):
NDJ-9S
Производитель:
Tuohe
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка скорости:
да
Тип экрана:
Не сенсорный
Встроенная память:
нет
Габариты прибора:
370 x 325 x 280 мм
Рабочая температура:
5 - 35 °C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24757
Модель (серия):
DT-021
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Макс. измеряемая влажность, %:
99,9
Мин. измеряемая влажность, %:
1
Метод измерения:
контактный игольчатый
Длина игл, мм:
380
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20454
Модель (серия):
303DB
Производитель:
MCH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
160
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Двухканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
26259
Модель (серия):
QL DSC 466Q
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Тип дисплея:
LCD
Диагональ встр. дисплея (размер), дюйм:
15
Мин. Температура,°C :
0
Макс. Температура,°C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
42489
Модель (серия):
SN-NDJ-1
Производитель:
Sunne
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
0
Регулировка скорости:
да
Тип экрана:
Не сенсорный
Встроенная память:
нет
Габариты прибора:
375 x 320 x 290 мм
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
35285
Модель (серия):
ELB-DSC100A
Производитель:
ENLAB
Страна производства:
Китай
Гарантия, мес.:
12
Тип дисплея:
LCD
Диагональ встр. дисплея (размер), дюйм:
7
Мин. Температура,°C :
20
Макс. Температура,°C:
600
Система охлаждения:
Есть
Добавить в избранное
Артикул (код товара):
21702
Модель (серия):
-
Производитель:
DeBaiLong
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
120
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
650
Добавить в избранное
Артикул (код товара):
21531
Модель (серия):
908
Производитель:
YIHUA
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
60
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
20800
Модель (серия):
TAO3072A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):

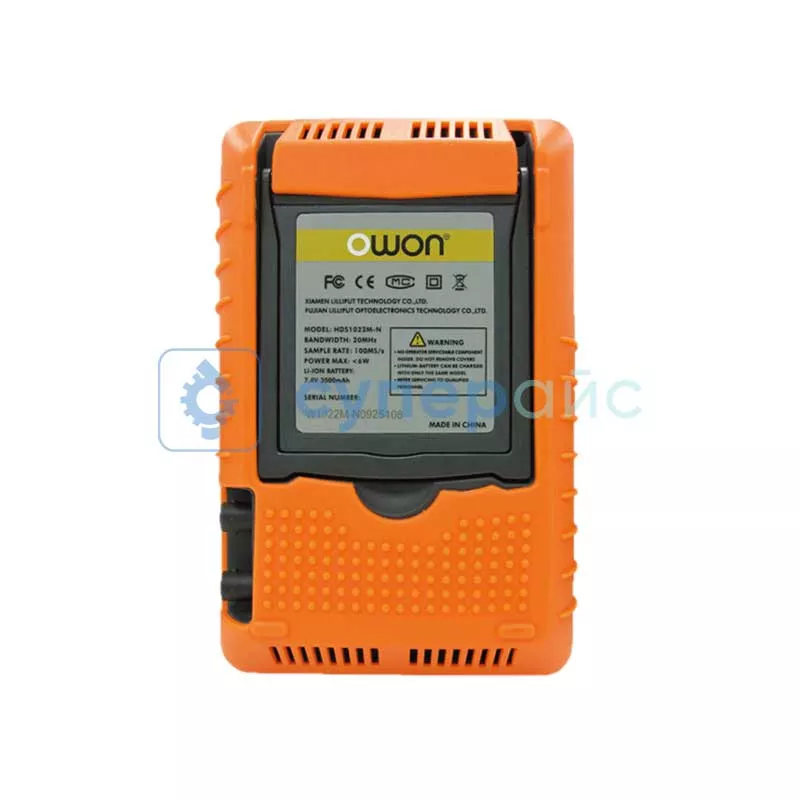

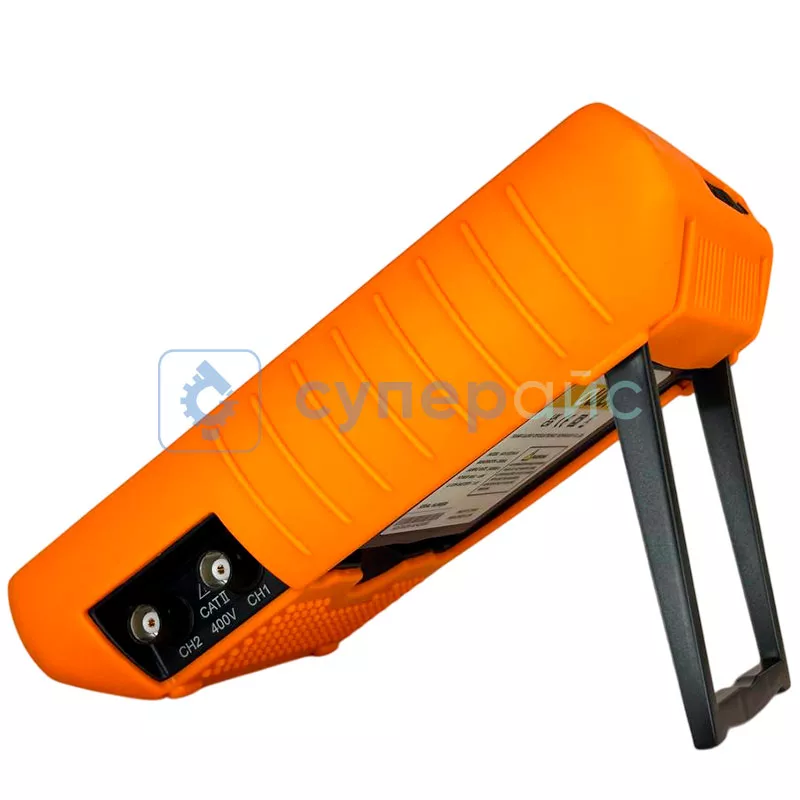

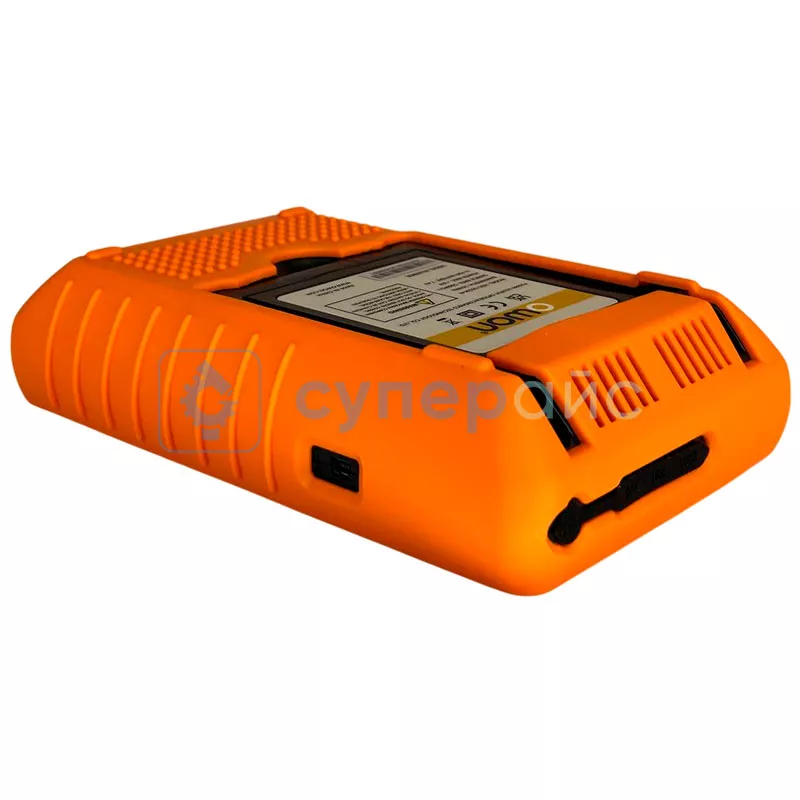

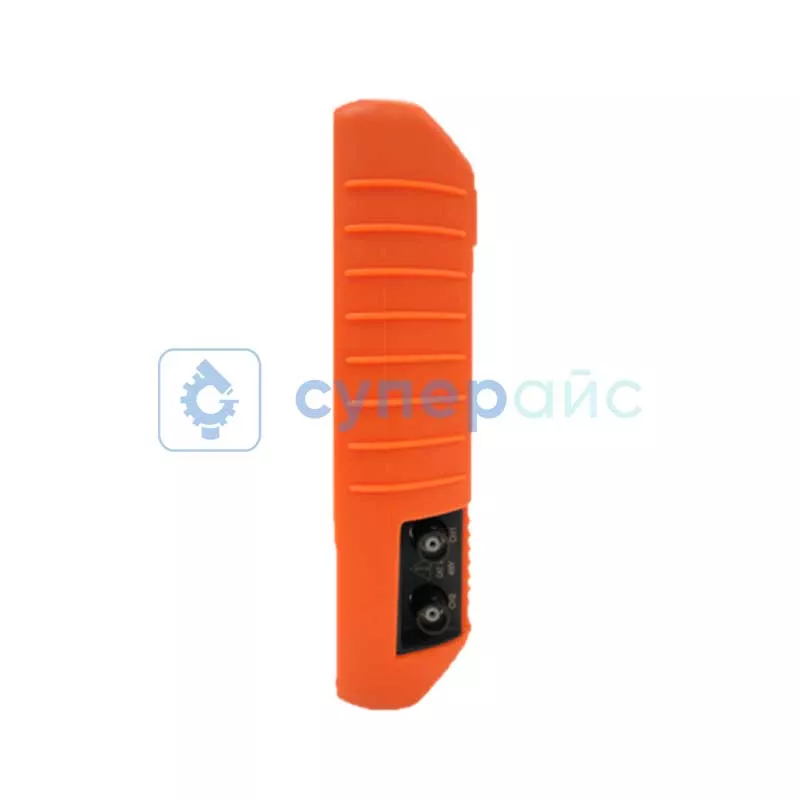

23230
Модель (серия):
HDS1022M-N
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Благодарственные письма
