Двухканальный портативный осциллограф OWON HDS2202
Код товара: 21782
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре Встроенная функция мультиметра
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 100 ГВыб / с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенная функция мультиметра
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 100 ГВыб / с
Технические характеристики OWON HDS2202
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1 Гвыб / с |
| Модель приобретения | нормальный, обнаружение пика |
| Длина записи | 8 К |
| Частота обновления сигнала | 10 000 осциллограмм / с |
| Входные характеристики | |
| Входная связь | постоянный ток, переменный ток и земля |
| Входное сопротивление | 1 МОм ± 2 %, параллельно с 16 пФ ± 10 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 X, 1000 X, 10000 Х |
| Максимальное входное напряжение | 400 В (DC + AC, PK - PK, входное сопротивление 1 МОм) (затухание пробника 10 : 1) |
| Ограничение пропускной способности (типичное) | 20 МГц, полная полоса пропускания |
| Горизонтальная система | |
| Интерполяция формы волны | (sin x)/x |
| Горизонтальный масштаб | 2 нс / дел - 1000 с / дел, шаг 1 - 2 - 5 |
| Точность временной базы | ±100 ppm |
| Длина записи | 8К |
| Вертикальная система | |
| Вертикальная чувствительность | 10 мВ / дел - 10 В / дел |
| Вертикальное разрешение | 8 бит |
| Время нарастания | ≤ 1,75 нс |
| Диапазон смещения |
±2 V (10 мВ/дел – 200 мВ/дел) ±100 V (500 мВ/дел – 10В/дел) |
| Измерения | |
| Автоматическое измерение | период, частота, среднее значение, размах (пик-пик), максимальное и минимальное значение, амплитуда, среднеквадратическое значение (СКЗ), время нарастания и спада, а также длительность положительного и отрицательного импульса |
| Курсорное измерение | ΔV, ΔT |
| Триггер | |
| Тип триггера | край |
| Режимы триггера | авто, нормальный, одиночный |
| Связь | DC, AC |
| Диапазон электрического срабатывания | ±4 дел от центра экрана |
| Точность электрического срабатывания | ±0,3 дел |
| Смещение триггера | согласно длине записи и временной базе |
| Триггер по фронту | наклон: возрастающий фронт, спадающий фронт |
| Мультиметр | |
| Максимальное разрешение | 20 000 отсчетов |
| Режимы тестирования | напряжение, ток, сопротивление, емкость, диод и непрерывность |
| Входное сопротивление | 10 МОм |
| Максимальное входное напряжение | 750 В переменного тока, 1000 В постоянного тока |
| Максимальный входной ток |
постоянный ток: 10 А; переменный ток: 10 А |
| Диод | 0 - 2 В |
| Функция самокалибровки | есть |
| Поддержка | SCPI, облегчение вторичной разработки |
| Общие характеристики | |
| Тип дисплея | 3.5 дюймов, LCD, 320 x 240, 65536 цветов |
| Коммуникационный интерфейс | USB Type-C |
| Питание |
AC 100 - 240 В, 50-60 Гц DC 5 В, 2 А |
| Аккумулятор | 2600 mAh х 2（3.7 В, 18650） |
| Время автономной работы | 4 - 6 ч |
| Температура работы | 0 С° - 40 С° |
| Температура хранения | - 20 С° - 60 С° |
| Способ охлаждения | пассивный |
| Относительная влажность | ≤ 90% |
| Габариты изделия | 198 × 96 × 38 мм |
| Габариты упаковки | 240 х 155 х 90 мм |
| Вес брутто | 1,07 кг |
| Комплектация |
портативный осциллограф OWON HDS2202 - 1 шт адаптер питания - 1 шт USB кабель - 1 шт пассивный пробник - 1 шт BNC кабель с зажимами типа "крокодил" - 1 шт щупы для мультиметра - 1 шт регулятор датчика - 1 шт сумка - 1 шт руководство пользователя - 1 шт |
| Совместимость | Дифференциальный измеритель Owon OD6215 |
Обзорная таблица портативных осциллографов OWON HDS серии
| Характеристики | OWON HDS242 | OWON HDS272 | OWON HDS2102 | OWON HDS2202 |
| Количество каналов | 2 | |||
| Полоса пропускания | 40 МГц | 70 МГц | 100 МГц | 200 МГц |
| Частота дискретизации |
125 Мвыб/с (1к) 250 Мвыб/с (2к) |
125 Мвыб/с (1к) 250 Мвыб/с (2к) |
500 Мвыб/с | 1 Гвыб/с |
| Глубина записи |
8K (1к) 4K (2к) |
8K (1к) 4K (2к) |
8K | 8K |
| Скорость обновления сигналов | 10 000 осц/с | |||
| Входной импеданс | 1 МОм ± 2%, 16 пФ ± 10 пФ | |||
| Установка коэффициента затухания датчика | 1Х, 10Х, 100X, 1000X, 10000X | 1Х, 10Х, 100X, 1000X | 1Х, 10Х, 100X, 1000X, 10000X | 1Х, 10Х, 100X, 1000X, 10000X |
| Максимальное входное напряжение | 400 В | |||
| Ограниченная полоса пропускания | 20 МГц | |||
| Время нарастания | ≤ 8 нс | ≤ 5 нс | - | ≤ 1,75 нс |
| Аккумулятор | 2200mAh×2 (3.7V, 18650) | 2200mAh×2 (3.7V, 18650) | 2200mAh×2 (3.7V, 18650) | 2600mAh×2 (3.7V, 18650) |
Цифровой осциллограф OWON HDS2202

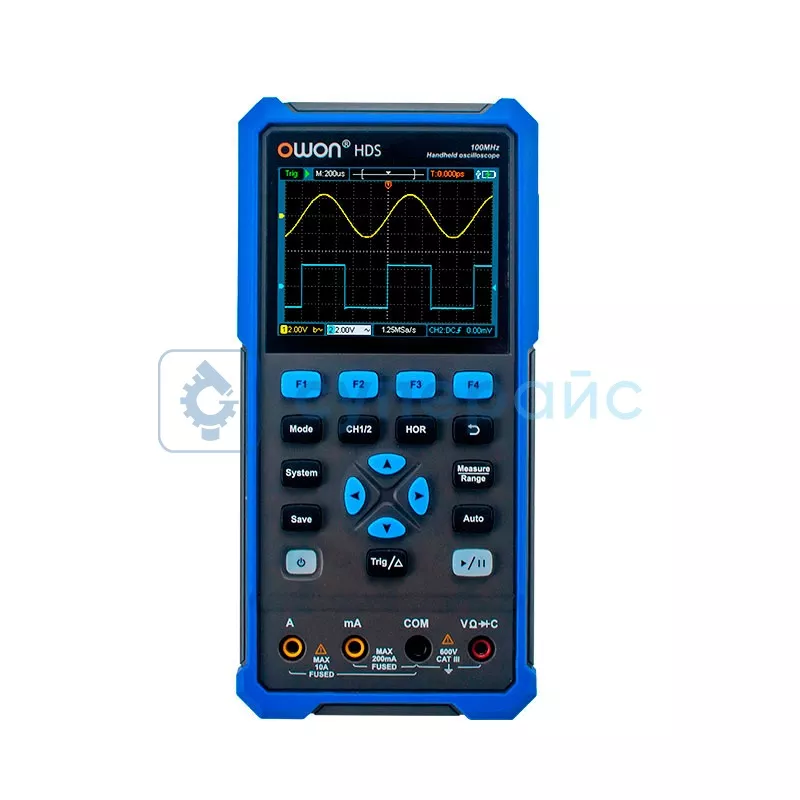

OWON HDS2202 — это цифровой осциллограф, 2 канала которого объединены с мультиметром в одном корпусе. Устройство такой конфигурации также называется скопметром. Прибор передает результаты измерений через USB Type-C порт на компьютер для последующей обработки. Цветной дисплей с диагональю 3,5 дюйма отображает измеряемые параметры с разрешением 320х240 точек. Экран делает представление сведений максимально наглядным.
Функционал модели включает автоматическое измерение частоты, периода, амплитуды, максимальных и минимальных значений сигнала. Полоса пропускания 200 МГц подходит для измерения высокочастотных сигналов в радиотехнике. Частота дискретизации составляет 1 Гвыб/с при длине записи 8 тысяч точек. Ввиду разрешения 8 бит предлагаемый скопметр цифровой помогает проводить анализ широкого спектра сигналов, включая сложные формы волны. Три режима триггера - автоматический, нормальный и одиночный - предоставляют многочисленные возможности синхронизации при захвате периодических и однократных сигналов.
Автономное питание обуславливает работу без подзарядки на протяжении 4-6 часов в полевых условиях. Поддержка SCPI делает программирование аппарата интуитивно понятным. Курсорные измерения V, T между маркерами помогают при детальном анализе осциллограмм в ходе отладки.
Возможные пользователи такого осциллографа:
- разработчики электронных устройств;
- техники по калибровке оборудования;
- сотрудники сервисных центров;
- преподаватели и студенты технических дисциплин.
Набор функций мультиметра включает измерение напряжения с разрешением 20000 отсчетов для прецизионных измерений. В режимах тестирования доступны замеры тока, сопротивления, емкости, непрерывности, проверка диодов. Предусмотрена опция самокалибровки.
Какие задачи поможет решать аппарат:
- измерение характеристик электронных компонентов;
- выявление искажений в цифровых сигналах;
- тестирование аналоговых схем.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
