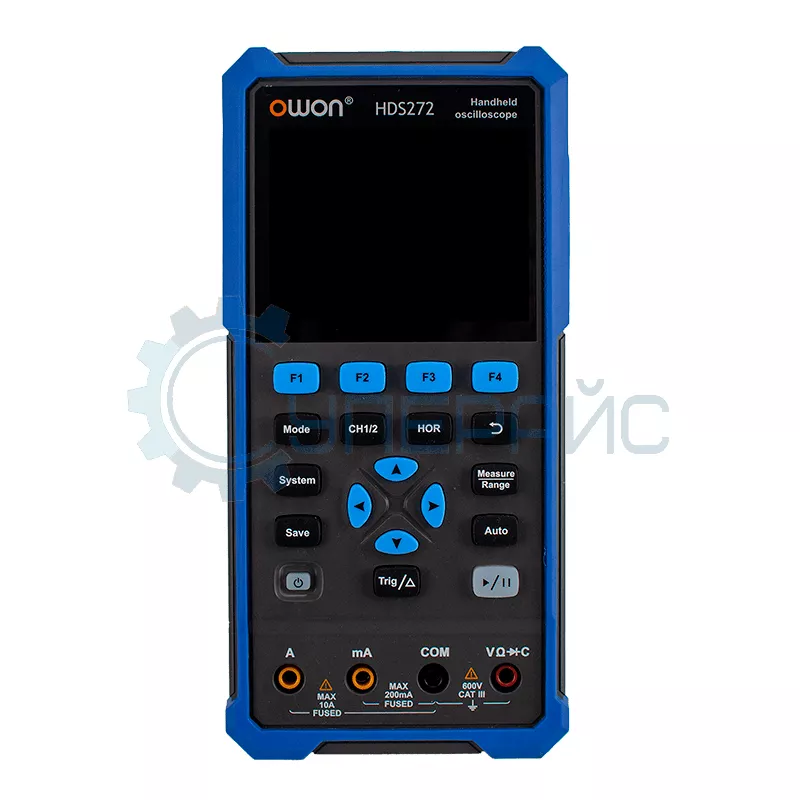

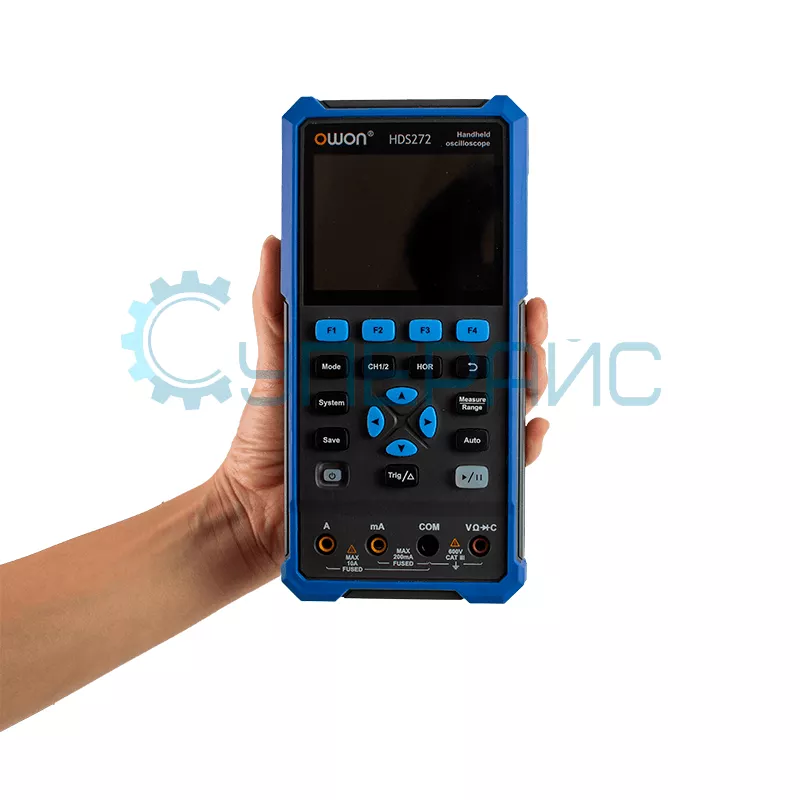

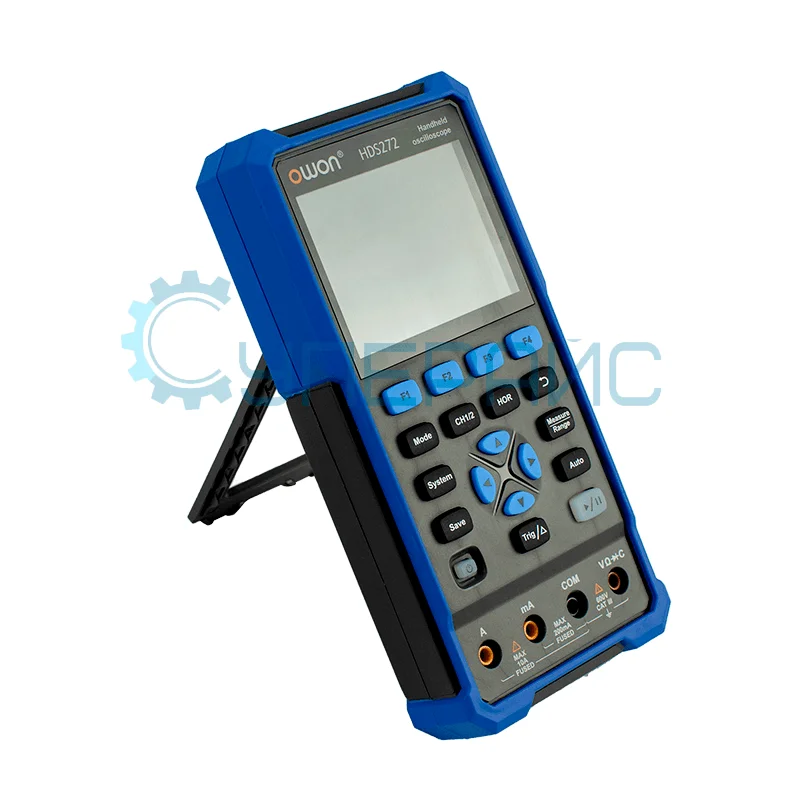

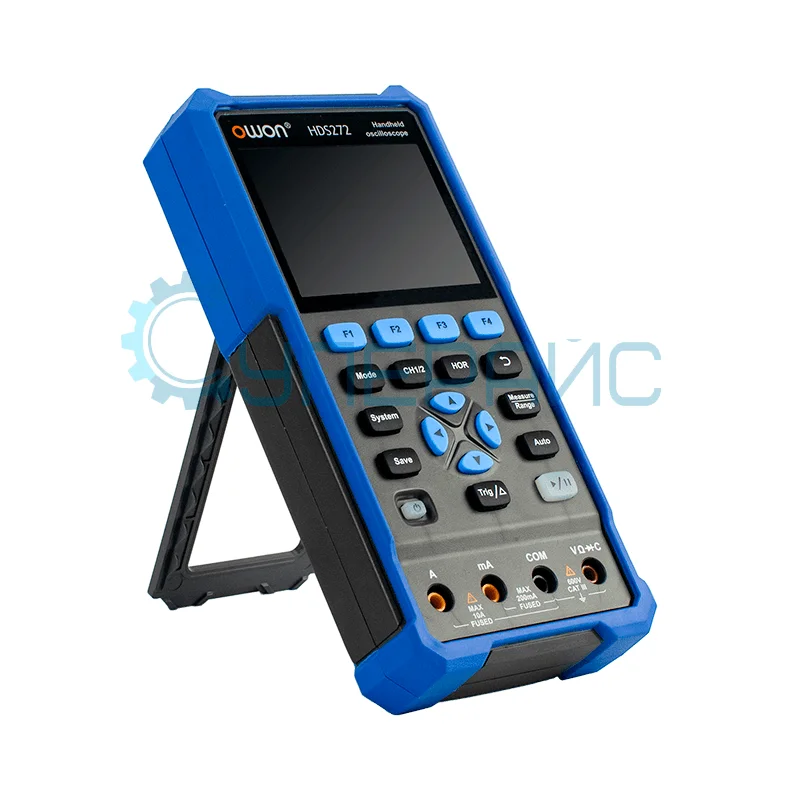

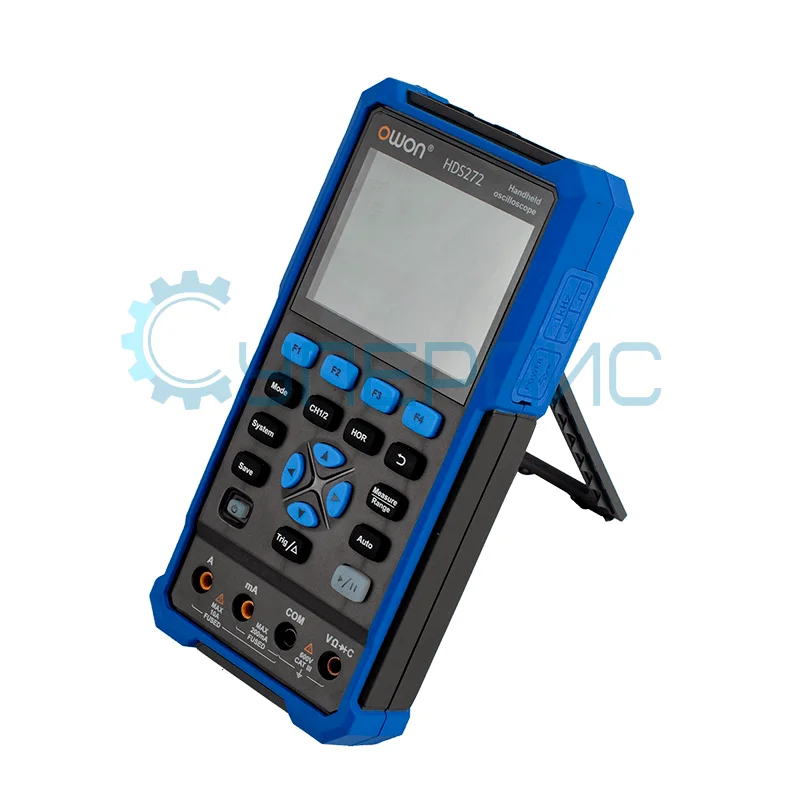

Осциллограф портативный 2 в 1 OWON HDS272 (2 канала, 70 МГц)
14 799 ₽
14 799 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
16037
Модель (серия)
HDS272
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS272
Общие данные
Артикул (код товара)
16037
Производитель (бренд)
Модель (серия)
HDS272
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
400 В
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2%
Входная ёмкость
16 пФ ± 10 пФ
Коэффициенты пробников
1 Х, 10 Х, 100 X, 1000 X
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
10 мВ/дел - 10 В/дел
Ограничение полосы
20 МГц
Точность усиления постоянного тока
3%
Точность вертикального смещения
В соответствии с длинной записи и временной осью
Система синхронизации
Базовые типы триггера
Запуск по фронту

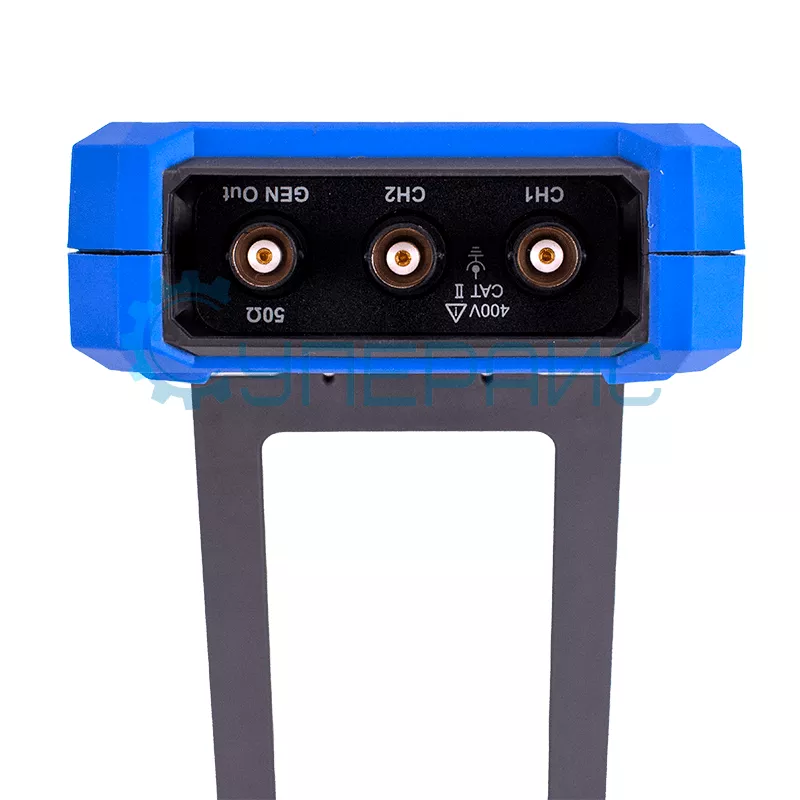

Источник триггера
CH1, CH2
Горизонтальная система
Горизонтальная развёртка
5 нс/дел - 1000 с/дел
Точность временной базы
± 100 ppm
Интерполяция
(Sinx)/x
Система измерения
Автоматические измерения
период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда
Курсорные измерения
разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
разница между ΔV и ΔT
разница во времени между курсорами ΔT
разница между ΔV и ΔT
Встроенные функции и опции
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)

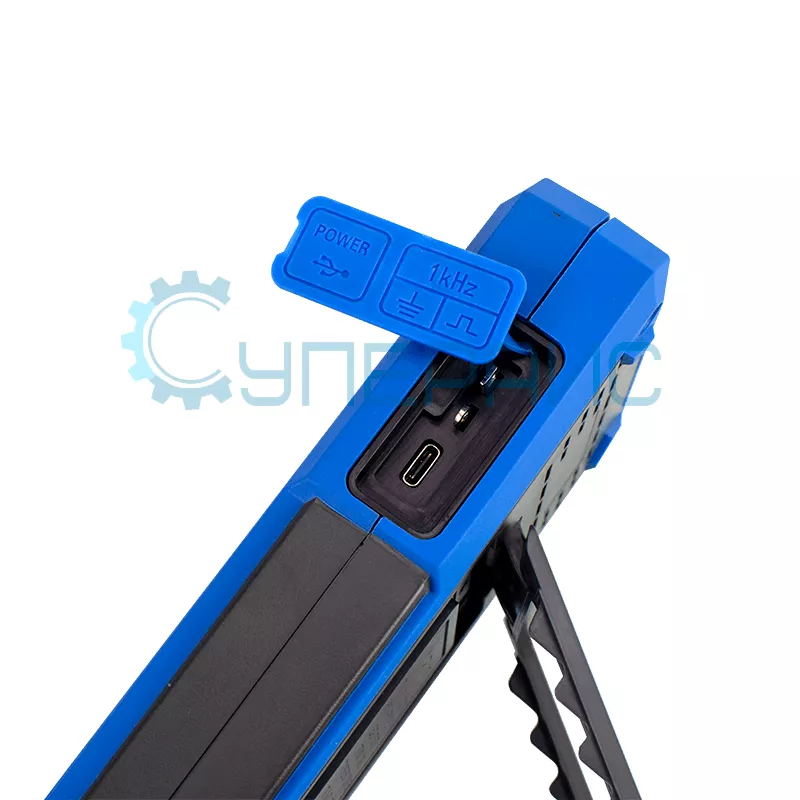

USB type C
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 40 С°
Рабочая влажность
≤ 90%
Габариты и вес
Габариты прибора
198 × 96 × 38 мм
Габариты упаковки
240 x 155 x 90 мм
Вес нетто, кг
0,6
Вес брутто, кг
1,075

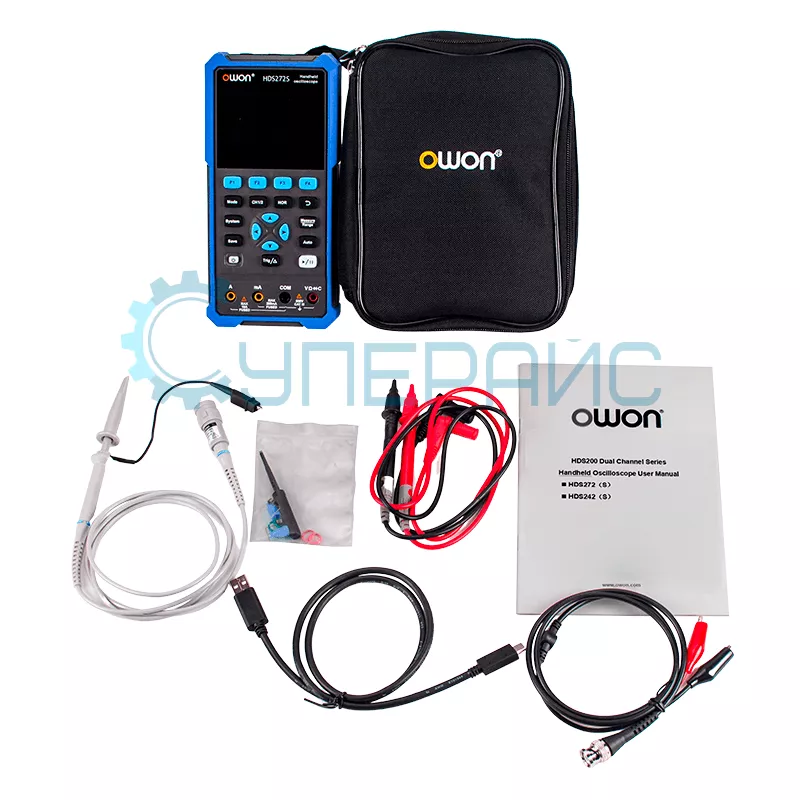

Комплектация
Комплектация
зарядное устройство - 1 шт.
USB кабель - 1 шт.
пассивный пробник - 1 шт.
провод BNC/крокодил - 1 шт.
комплект измерительных щупов мультиметра - 1 шт.
набор для настройки пробника - 1 шт.
инструкция по эксплуатации - 1 шт.
сумка - 1 шт.
USB кабель - 1 шт.
пассивный пробник - 1 шт.
провод BNC/крокодил - 1 шт.
комплект измерительных щупов мультиметра - 1 шт.
набор для настройки пробника - 1 шт.
инструкция по эксплуатации - 1 шт.
сумка - 1 шт.
Описание OWON HDS272
Обзорная таблица портативных осциллографов OWON HDS серии
| Характеристики | OWON HDS242 | OWON HDS272 | OWON HDS2102 | OWON HDS2202 |
| Количество каналов | 2 | |||
| Полоса пропускания | 40 МГц | 70 МГц | 100 МГц | 200 МГц |
| Частота дискретизации |
125 Мвыб/с (1к) 250 Мвыб/с (2к) |
125 Мвыб/с (1к) 250 Мвыб/с (2к) |
500 Мвыб/с | 1 Гвыб/с |
| Глубина записи |
8K (1к) 4K (2к) |
8K (1к) 4K (2к) |
8K | 8K |
| Скорость обновления сигналов | 10 000 осц/с | |||
| Входной импеданс | 1 МОм ± 2%, 16 пФ ± 10 пФ | |||
| Установка коэффициента затухания датчика | 1Х, 10Х, 100X, 1000X, 10000X | 1Х, 10Х, 100X, 1000X | 1Х, 10Х, 100X, 1000X, 10000X | 1Х, 10Х, 100X, 1000X, 10000X |
| Максимальное входное напряжение | 400 В | |||
| Ограниченная полоса пропускания | 20 МГц | |||
| Время нарастания | ≤ 8 нс | ≤ 5 нс | - | ≤ 1,75 нс |

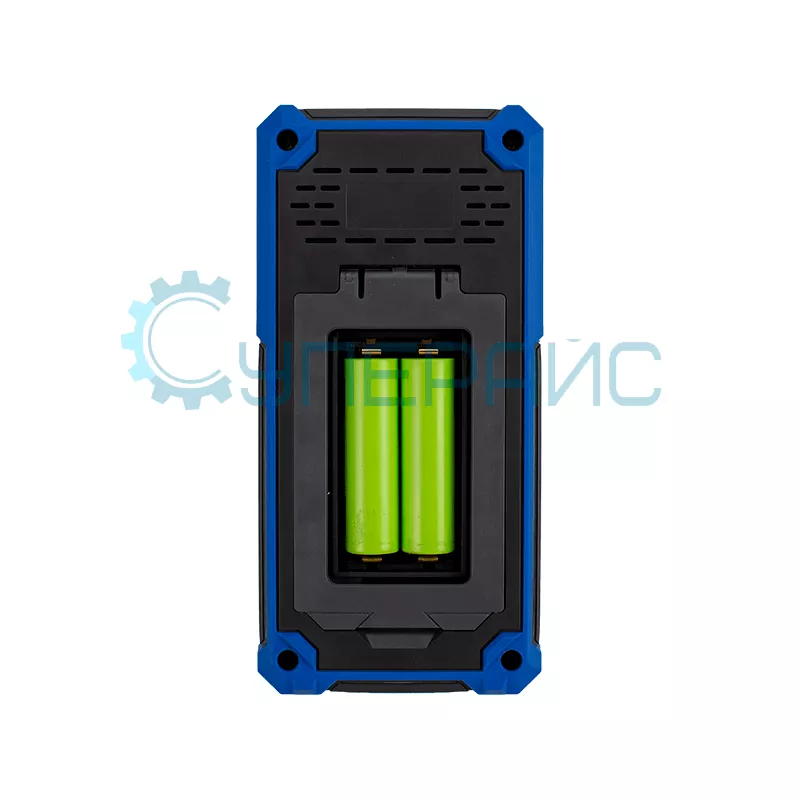

| Аккумулятор | 2200mAh×2 (3.7V, 18650) | 2200mAh×2 (3.7V, 18650) | 2200mAh×2 (3.7V, 18650) | 2600mAh×2 (3.7V, 18650) |
Осциллограф OWON HDS272

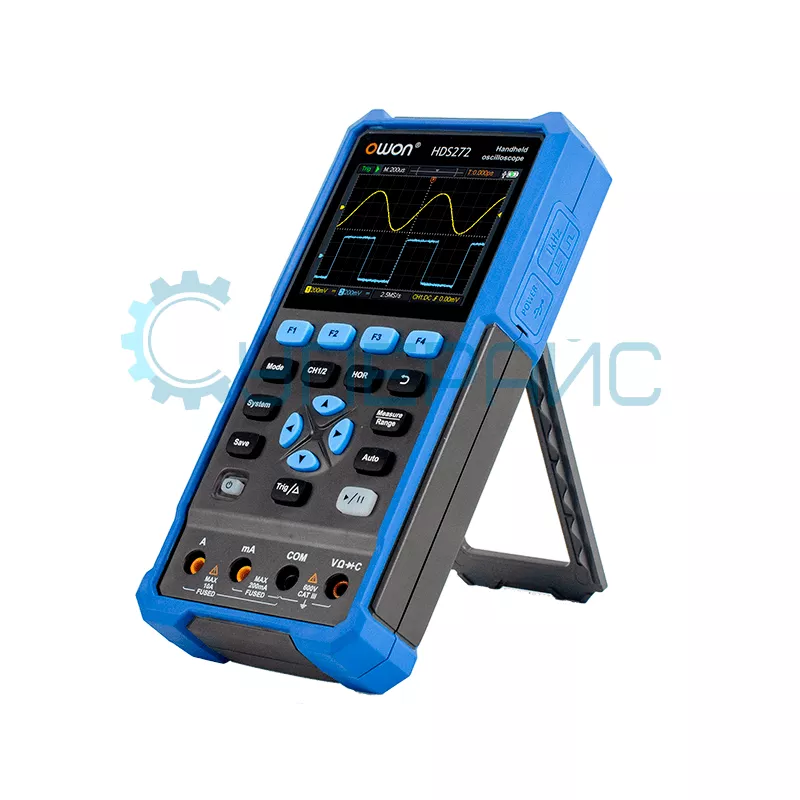

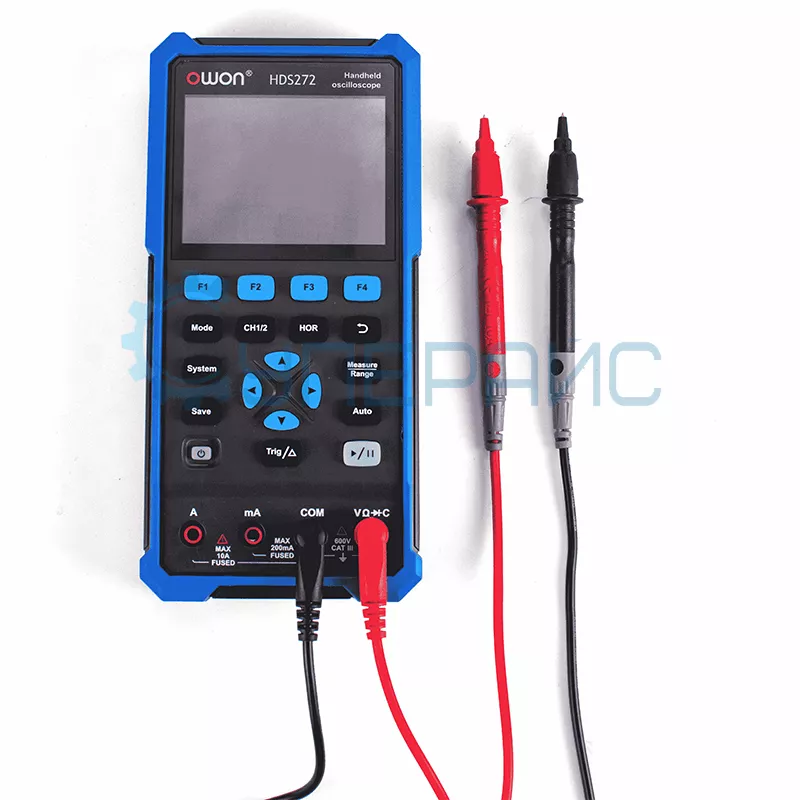

Осциллограф OWON HDS272 сочетает два измерительных прибора в одном корпусе. Устройство выполняет роль осциллографа с двумя каналами измерения, а также поддерживает функцию мультиметра. Модель оснащена LCD дисплеем с диагональю 3,5 дюйма для отображения форм сигналов с высокой четкостью.
Производителем реализована полоса пропускания в 70 МГц. Частота дискретизации предлагаемой модели составляет 250 Мвыб/с в двухканальном режиме и 125 Мвыб/с при работе с одним каналом. Такие показатели делают прибор пригодным для измерения сигналов в широком диапазоне.
Преимущества двух каналов:
- одновременное наблюдение входного и выходного сигналов схемы;
- сравнение двух точек в одной цепи;
- измерение фазовых соотношений между сигналами;
- возможность запуска по одному каналу с наблюдением по другому.
USB осциллограф OWON HDS272 поддерживает разную глубину записи в зависимости от режима работы: 8К точек в одноканальном режиме и 4К в двухканальном. Эта характеристика определяет длину регистрируемого сигнала при заданной частоте дискретизации. Питание прибора реализовано через два аккумулятора емкостью 2200 мАч каждый, что гарантирует длительную автономную работу.

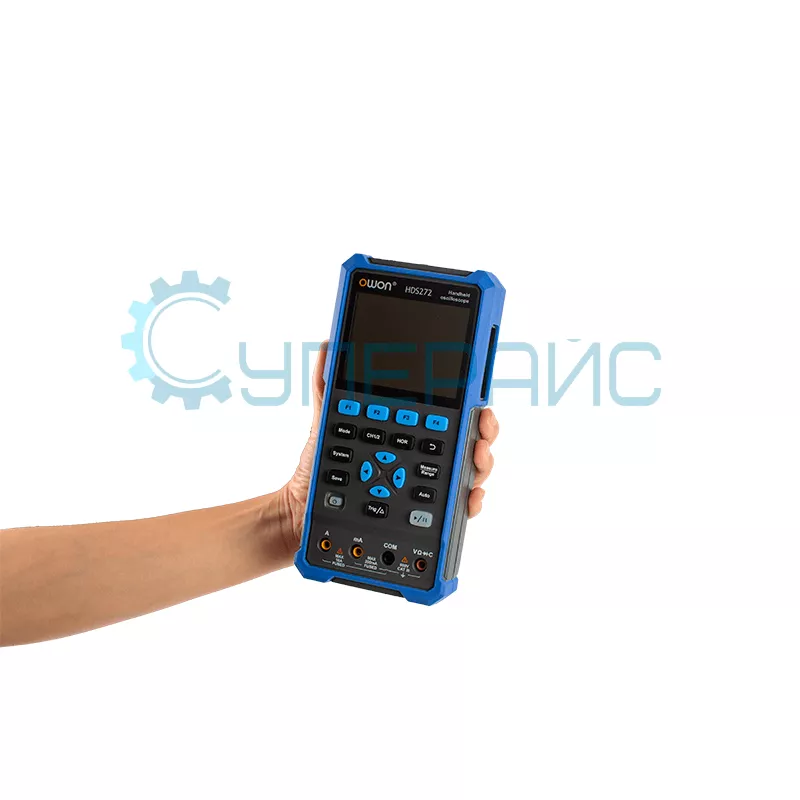

Для чего подходит портативное исполнение:
- полевая диагностика оборудования без доступа к стационарной сети;
- работа в условиях ограниченного пространства;
- выездное обслуживание техники;
- учебные демонстрации вне лаборатории.
Комбинация функций осциллографа и мультиметра в одном устройстве экономит место. Прибор может применяться при разработке, наладке, тестировании и ремонте электронных устройств разной сложности. HDS272 выступает универсальным инструментом для исследований электрических сигналов.
