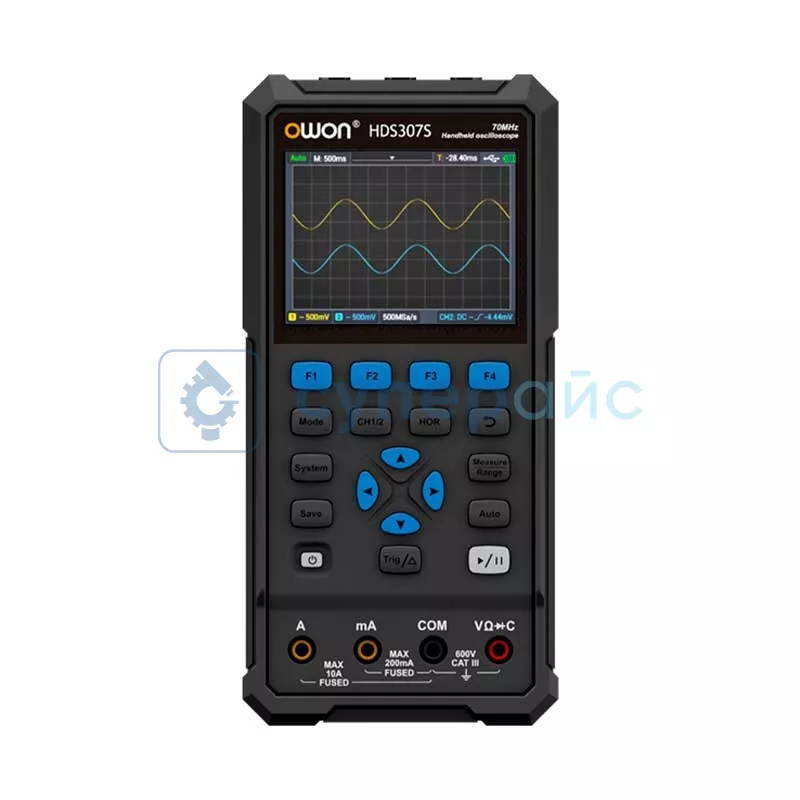

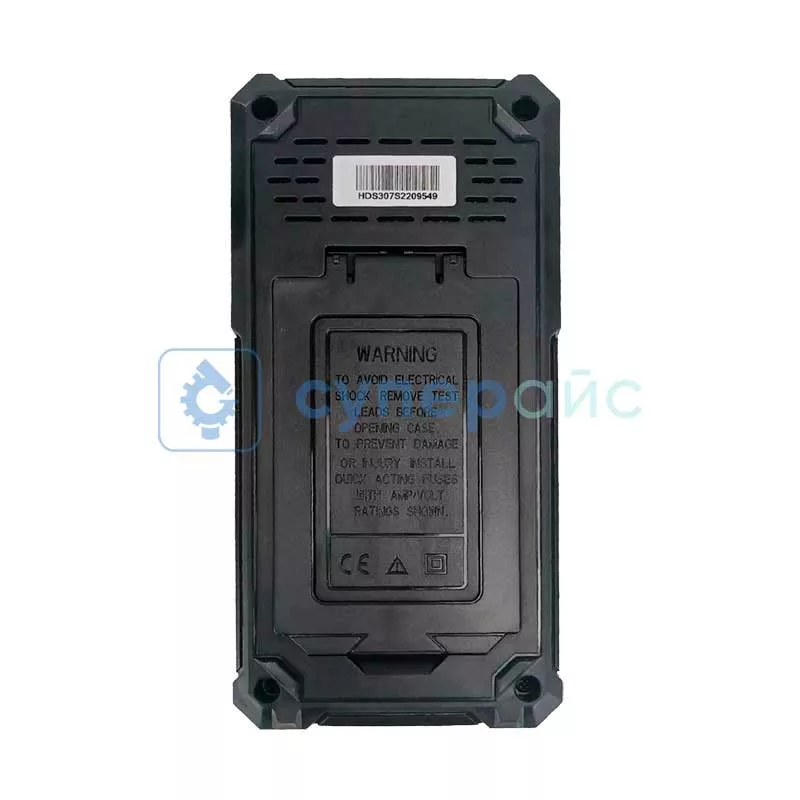

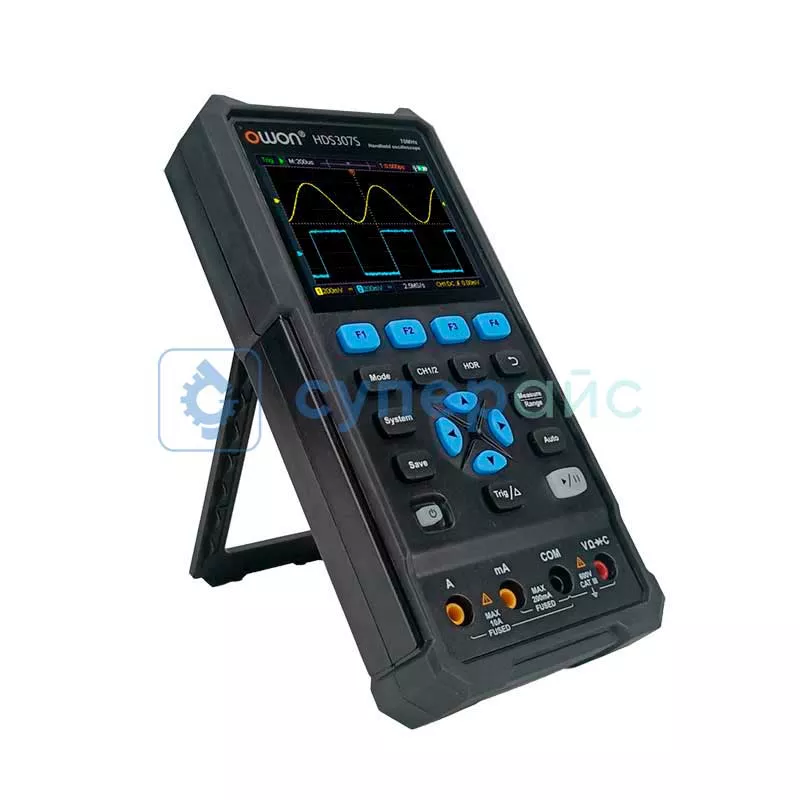

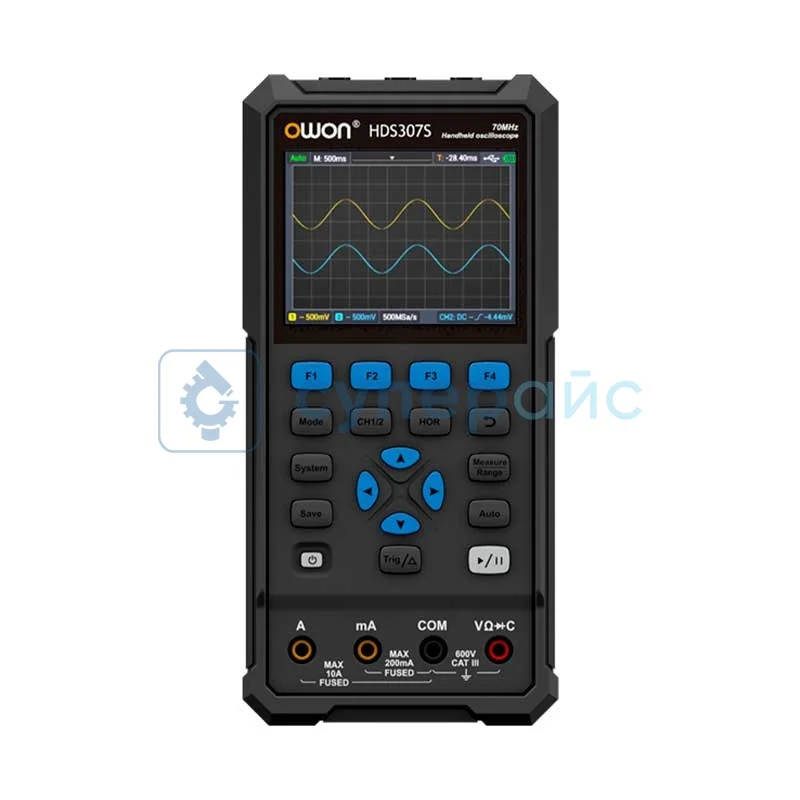

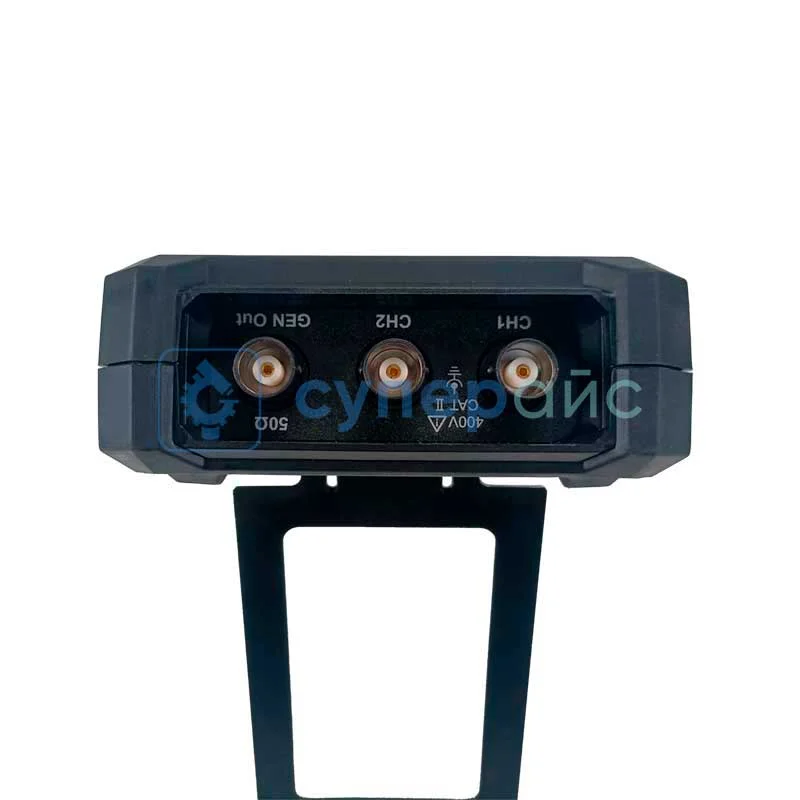

Осциллограф с генератором сигналов OWON HDS307S
19 300 ₽
19 300 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
23194
Модель (серия)
HDS307S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS307S
Общие данные
Артикул (код товара)
23194
Производитель (бренд)
Модель (серия)
HDS307S
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Мультиметр
Мультиметр
Декодирование сигналов шин
Нет
Вертикальная система
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB type C
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание OWON HDS307S
Технические характеристики OWON HDS307S
| Количество каналов | 2 |
| Полоса пропускания | 70 МГц |
| Частота дискретизации |
250 Мвыб/с в одноканальном режиме 125 Мвыб/с в двухканальном режиме |
| Глубина записи |
8K в одноканальном режиме 4К в двухканальном режиме |
| Cкорость обновления сигналов | 10 000 осц/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 16 пФ |
| Установка коэффициента затухания датчика | 1Х, 10Х, 100X, 1000X, 10000Х |
| Максимальное входное напряжение | 400 В |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
| Диапазон частоты дискретизации | 0.25 выб/с - 250 Мвыб/с |
| Форма волны интерполяции | (Sinx)/x |
| Коэффициент развёртки | 5 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 100 ppm |
| Вертикальная система | |
| Диапазон чувствительности | 10 мВ/дел - 10 В/дел |
| Диапазон смещения | ± 6 дел |
| Аналоговая полоса пропускания | 70 МГц |
| Низкочастотная характеристика | ≥ 10 Гц |
| Время нарастания | ≤ 5 нс |
| Точность усиления постоянного тока | 3% |
|
Система измерения |
|
| Курсорные измерения | ΔV, ΔT |
| Автоматическое измерение | период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда, среднеквадратичное значение, время нарастания, время спада, + длительность импульса, - длительность импульса |
| Система синхронизации | |
| Источник запуска | CH1, CH2 |
| Тип запуска | Запуск по фронту |
| Способ соединения | DC, AC |
| Режим триггера | Авто, нормальный, одиночный |
| Диапазон уровня запуска | ± 4 деления от центра экрана |
| Погрешность уровня запуска | ± 0,3 деления |
| Смещение запуска | В соответствии с длинной записи и временной осью |
| Запуск по фронту | Нарастающий, спадающий |
| Мультиметр | |
| Максимальное разрешение | 20 000 отсчетов |
| Режимы тестирования | напряжение, ток, сопротивление, емкость, включение/выключение, диод |
| Постоянное напряжение |
200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5) |
| Переменное напряжение |
200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10) |
| Постоянный ток |
200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10) |
| Переменный ток |
200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10) |
| Сопротивление |
200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1 кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10) |
| Емкость |
20.00 нФ, мин. разрешение 1 пФ, точность ± (3% + 10) 200.0 нФ, мин. разрешение 10 пФ, точность ± (3% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10) 20.0000 мФ, мин. разрешение 1 мкФ точность ± (3% + 10) |
| Тест включение/выключение | есть (< 50 Ом) |
| Тест диодов | есть (0 - 2 В) |
| Автоматический диапазон | есть |
| TrueRMS | есть |
| Генератор сигналов произвольной формы | |
|
Диапазоны частот |
синусоидальный сигнал: 0,1 Гц - 30 МГц прямоугольный сигнал: 0,1 Гц - 6 МГц треугольный: 0,1 Гц - 1 МГц импульсный сигнал: 0,1 Гц - 5 МГц произвольный сигнал: 0,1 Гц - 5 МГц |
| Частота дискретизации | 125 МС/с |
| Амплитуда (50 Ом) | 0.01 В - 2.5 В |
| Смещение постоянного тока | ± 2.5 В |
| Разрешение частоты | 0.01% |
| Канал | 1 |
| Глубина формы волны | 8k |
| Вертикальное разрешение | 14 бит |
| Выходной импеданс | 50 Ом |
| Общие характеристики | |
| Тип дисплея | 3.5 дюймов, LCD, 320 x 240, 65536 цветов |
| Питание |
AC 100 - 240 В, 50-60 Гц DC 5 В, 2 А |
| Аккумулятор | 2200 мАч*2（3.7 В, 18650） |
| Мощность потребления | < 5 Вт |
| Рабочая температура | 0°С - 40°С |
| Температура хранения | - 20°С - 60°С |
| Относительная влажность | ≤ 90% |
| Способ охлаждения | естественное охлаждение |
| Габариты | 240 x 155 x 90 мм |
| Вес нетто | ~ 600 г (без батареи) |
| Вес брутто | 1 кг |
| Комплектация | портативный осциллограф OWON HDS307S - 1 шт |
|
USB кабель - 1 шт комплект измерительных щупов мультиметра - 1 шт инструкция по эксплуатации - 1 шт |
|
Обзорная таблица портативных осциллографов OWON
| Характеристики | HDS307S | HDS310S | HDS320S |
| Количество каналов | 2 | ||
| Полоса пропускания | 70 МГц | 100 МГц | 200 МГц |
| Частота дискретизации |
250 Мвыб/с (1 канал) 125 Мвыб/с (2 канала) |
500 Мвыб/с (1 канал) 250 Мвыб/с (2 канала) |
1 Гвыб/с |
| Глубина записи |
8K (1 канал) 4K (2 канала) |
||
| Скорость обновления | 10 000 осц/с | ||
| Входной импеданс | 1 МОм ± 2%, 16 пФ | ||
| Коэффициент затухания датчика | 1Х, 10Х, 100X, 1000X, 10000Х | ||
| Максимальное входное напряжение | 400 В | ||
| Ограниченная полоса пропускания | 20 МГц | ||
| Диапазон чувствительности | 10 мВ/дел - 10 В/дел | ||
| Время нарастания | ≤ 5 нс | ≤ 3,5 нс | ≤ 1,75 нс | Аккумулятор | 2200 мАч*2 (18650) | 2600 мАч*2 (18650) | 2600 мАч*2 (18650) |
Документация и ПО OWON HDS307S
Название
Язык
Версия
Размер и тип
Руководство пользователя к осциллографам OWON серии HDS300
Язык:
Английский
Размер и тип:
1,02 Мб,
PDF
