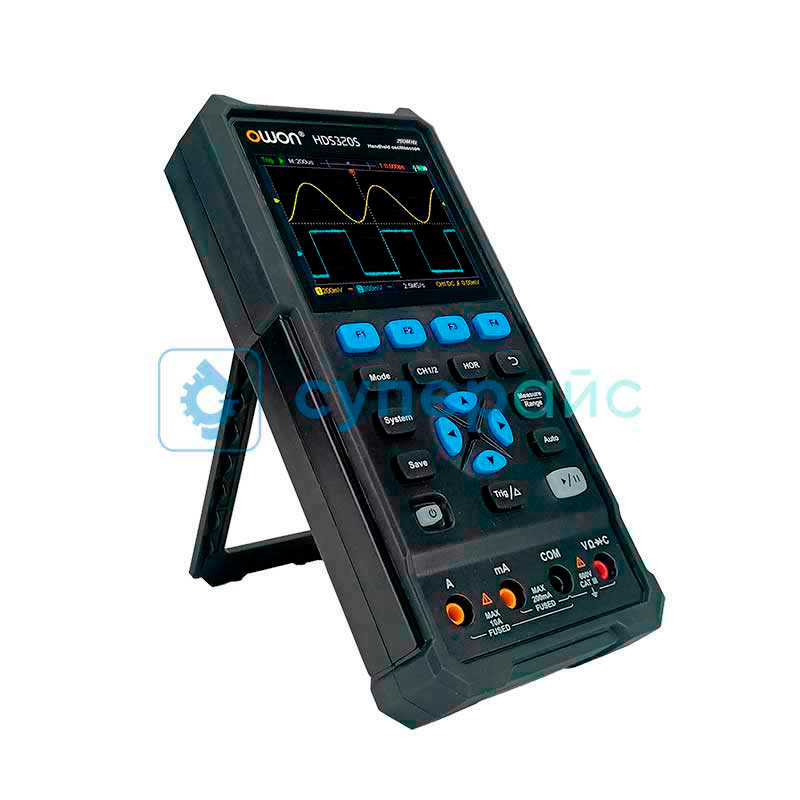

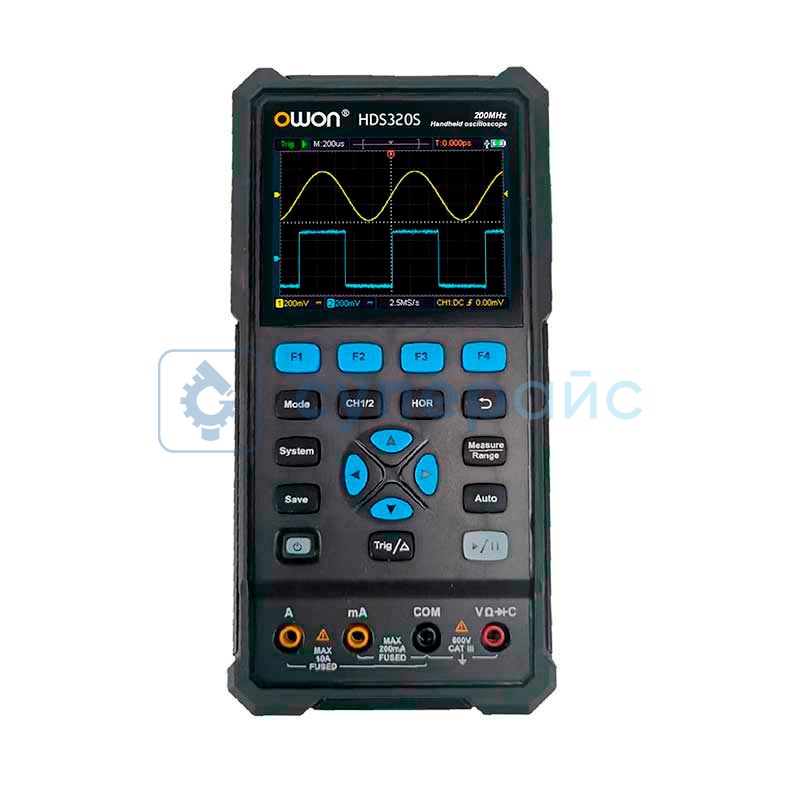

Многофункциональный осциллограф OWON HDS320S
36 790 ₽
36 790 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
23200
Модель (серия)
HDS320S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS320S
Артикул (код товара)
23200
Модель (серия)
HDS320S
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание OWON HDS320S
Технические характеристики OWON HDS320S
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1 Гвыб/с |
| Глубина записи |
8K в одноканальном режиме 4К в двухканальном режиме |
| Cкорость обновления сигналов | 10 000 осц/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 16 пФ |
| Установка коэффициента затухания датчика | 1Х, 10Х, 100X, 1000X, 10000Х |
| Максимальное входное напряжение | 400 В |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
| Диапазон частоты дискретизации | 0.25 выб/с - 250 Мвыб/с |
| Форма волны интерполяции | (Sinx)/x |
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 100 ppm |
| Вертикальная система | |
| Диапазон чувствительности | 10 мВ/дел - 10 В/дел |
| Диапазон смещения |
± 2 В (10 мВ/дел - 200 мВ/дел) ± 100 В (500 мВ/дел - 10 В/дел) |
| Аналоговая полоса пропускания | 200 МГц |
| Низкочастотная характеристика | ≥ 10 Гц |
| Время нарастания | ≤ 1,75 нс |
| Точность усиления постоянного тока | 3% |
|
Система измерения |
|
| Курсорные измерения | ΔV, ΔT |
| Автоматическое измерение | период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда, среднеквадратичное значение, время нарастания, время спада, + длительность импульса, - длительность импульса |
| Система синхронизации | |
| Источник запуска | CH1, CH2 |
| Тип запуска | Запуск по фронту |
| Способ соединения | DC, AC |
| Режим триггера | Авто, нормальный, одиночный |
| Диапазон уровня запуска | ± 4 деления от центра экрана |
| Погрешность уровня запуска | ± 0,3 деления |
| Смещение запуска | В соответствии с длинной записи и временной осью |
| Запуск по фронту | Нарастающий, спадающий |
| Мультиметр | |
| Максимальное разрешение | 20 000 отсчетов |
| Режимы тестирования | напряжение, ток, сопротивление, емкость, включение/выключение, диод |
| Постоянное напряжение |
200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5) |
| Переменное напряжение |
200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10) |
| Постоянный ток |
200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10) |
| Переменный ток |
200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10) |
| Сопротивление |
200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1 кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10) |
| Емкость |
20.00 нФ, мин. разрешение 1 пФ, точность ± (3% + 10) 200.0 нФ, мин. разрешение 10 пФ, точность ± (3% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10) 20.0000 мФ, мин. разрешение 1 мкФ точность ± (3% + 10) |
| Тест включение/выключение | есть (< 50 Ом) |
| Тест диодов | есть (0 - 2 В) |
| Автоматический диапазон | есть |
| TrueRMS | есть |
| Генератор сигналов произвольной формы | |
|
Диапазоны частот |
синусоидальный сигнал: 0,1 Гц - 30 МГц прямоугольный сигнал: 0,1 Гц - 6 МГц треугольный: 0,1 Гц - 1 МГц импульсный сигнал: 0,1 Гц - 5 МГц произвольный сигнал: 0,1 Гц - 5 МГц |
| Частота дискретизации | 125 МС/с |
| Амплитуда (50 Ом) | 0.01 В - 2.5 В |
| Смещение постоянного тока | ± 2.5 В |
| Разрешение частоты | 0.01% |
| Канал | 1 |
| Глубина формы волны | 8k |
| Вертикальное разрешение | 14 бит |
| Выходной импеданс | 50 Ом |
| Общие характеристики | |
| Тип дисплея | 3.5 дюймов, LCD, 320 x 240, 65536 цветов |
| Питание |
AC 100 - 240 В, 50-60 Гц DC 5 В, 2 А |
| Аккумулятор | 2600 мАч*2（3.7 В, 18650） |
| Мощность потребления | < 5 Вт |
| Интерфейс | USB Type-C |
| Рабочая температура | 0°С - 40°С |
| Температура хранения | - 20°С - 60°С |
| Относительная влажность | ≤ 90% |
| Способ охлаждения | естественное охлаждение |
| Габариты | 240 x 155 x 88 мм |
| Вес нетто | ~ 600 г (без батареи) |
| Вес брутто | 950 г |

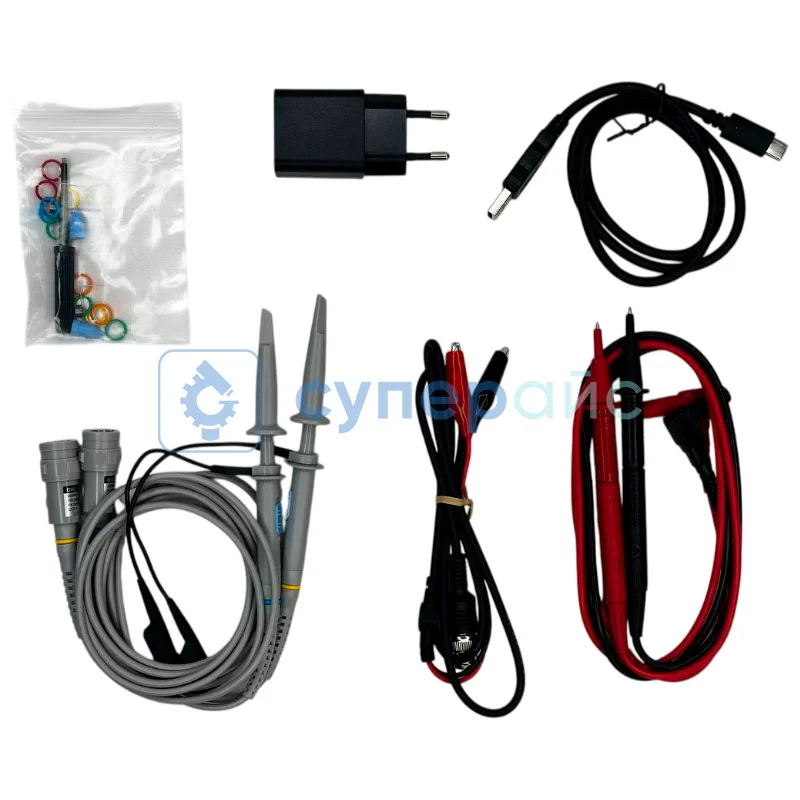

| Комплектация | портативный осциллограф OWON HDS320S - 1 шт |
|
пассивные щупы - 1 шт измерительные провода мультиметра - 1 комплект кабель BNC с зажимами «крокодил» - 1 шт USB кабель - 1 шт адаптер питания - 1 шт регулировочный инструмент для щупа - 1 шт инструкция по эксплуатации - 1 шт |
|
| Совместимость |
Пробник осциллографический Micsig DP702 Зонд к осциллографу Cleqee P7200 (1:10, 200 МГц) Дифференциальный пробник ETA ETA5215B Активный пробник для осциллографа Micsig MOIP200P Пассивный пробник для осциллографа UNI-T UT-P05 с делителем 1:10, 200МГц |
Обзорная таблица портативных осциллографов OWON
| Характеристики | HDS307S | HDS310S | HDS320S |
| Количество каналов | 2 | ||
| Полоса пропускания | 70 МГц | 100 МГц | 200 МГц |
| Частота дискретизации |
250 Мвыб/с (1 канал) 125 Мвыб/с (2 канала) |
500 Мвыб/с (1 канал) 250 Мвыб/с (2 канала) |
1 Гвыб/с |
| Глубина записи |
8K (1 канал) 4K (2 канала) |
||
| Скорость обновления | 10 000 осц/с | ||
| Входной импеданс | 1 МОм ± 2%, 16 пФ | ||
| Коэффициент затухания датчика | 1Х, 10Х, 100X, 1000X, 10000Х | ||
| Максимальное входное напряжение | 400 В | ||
| Ограниченная полоса пропускания | 20 МГц | ||
| Диапазон чувствительности | 10 мВ/дел - 10 В/дел | ||
| Время нарастания | ≤ 5 нс | ≤ 3,5 нс | ≤ 1,75 нс |
| Аккумулятор | 2200 мАч*2 (18650) | 2600 мАч*2 (18650) | 2600 мАч*2 (18650) |
Многофункциональный осциллограф OWON HDS320S: Мощь и Универсальность в Каждом Измерении
Многофункциональный осциллограф OWON HDS320S — это портативный прибор, объединяющий в себе точность измерений и удобство использования. Его особенность — наличие осциллографа, мультиметра и встроенного генератора сигналов в одном компактном корпусе. Это делает устройство помощником для инженеров, электронщиков и радиолюбителей, работающих как в лаборатории, так и в полевых условиях. Благодаря автономной работе от аккумулятора, вы можете проводить диагностику цепей и анализировать сигналы в любом месте.
Неоспоримые преимущества модели:
Все-в-одном решение: Один прибор заменяет сразу несколько устройств, экономя место в мастерской и бюджет.
Детализация сигналов: Частота дискретизации в 1 Гвыб/с и полоса пропускания 200 МГц предлагают четкое отображение даже быстропротекающих процессов.
Исключительная мобильность: Компактные размеры и продолжительное время работы от аккумулятора позволяют брать его на выездные работы.
Сферы применения прибора поистине широки. Он подходит для ремонта и диагностики сложной электронной аппаратуры, проведения научных экспериментов и образовательного процесса. Два независимых канала позволяют одновременно сравнивать два сигнала, что критически важно для поиска неисправностей. Встроенный функционал мультиметра добавляет возможности измерения напряжения, тока, сопротивления и емкости компонентов, а генератор сигналов незаменим при настройке и тестировании аудиотрактов, цифровых схем и различных датчиков.
Кому пригодится HDS320S?
- Сервисным инженерам для оперативного поиска неисправностей.
- Разработчикам электроники для отладки прототипов устройств.
- Преподавателям и студентам для наглядного изучения радиотехники.
- Энтузиастам и радиолюбителям для творческих проектов.
OWON HDS320S — это умный выбор для тех, кто ценит точность, портативность и функциональность. Это не просто измерительный прибор, а полноценная мобильная лаборатория, готовая к работе в любой момент.
Документация и ПО OWON HDS320S
Название
Язык
Версия
Размер и тип
Руководство пользователя к осциллографам OWON серии HDS300
Язык:
Английский
Размер и тип:
1,02 Мб,
PDF
Отзывы OWON HDS320S
SUPEREYES.RU
06.08.2024 10:11:04
Многофункциональный осциллограф OWON HDS320S
Цифровой осциллограф OWON HDS320S
Встроенный генератор сигналов
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
Guest
06.08.2024 10:11:04
Сделайте, пожалуйста, видеообзор на этот осциллограф в сравнении с моделью 2202s!
SUPEREYES.RU
07.08.2024 10:41:22
Guest
Сделайте, пожалуйста, видеообзор на этот осциллограф в сравнении с моделью 2202s!
Сделайте, пожалуйста, видеообзор на этот осциллограф в сравнении с моделью 2202s!
Здравствуйте!
Спасибо за ваш отзыв и предложение. Мы обязательно примем его во внимание и рассмотрим возможность создания видеообзора. Следите за обновлениями на нашем YouTube канале!
Спасибо за внимание к нашему магазину. Надеемся увидеть вас снова!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
SUPEREYES.RU
06.08.2024 10:11:04
Многофункциональный осциллограф OWON HDS320S
Цифровой осциллограф OWON HDS320S
Встроенный генератор сигналов
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
Guest
06.08.2024 10:11:04
Сделайте, пожалуйста, видеообзор на этот осциллограф в сравнении с моделью 2202s!
SUPEREYES.RU
07.08.2024 10:41:22
Guest
Сделайте, пожалуйста, видеообзор на этот осциллограф в сравнении с моделью 2202s!
Сделайте, пожалуйста, видеообзор на этот осциллограф в сравнении с моделью 2202s!
Здравствуйте!
Спасибо за ваш отзыв и предложение. Мы обязательно примем его во внимание и рассмотрим возможность создания видеообзора. Следите за обновлениями на нашем YouTube канале!
Спасибо за внимание к нашему магазину. Надеемся увидеть вас снова!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
SUPEREYES.RU
06.08.2024 10:11:04
Многофункциональный осциллограф OWON HDS320S
Цифровой осциллограф OWON HDS320S
Встроенный генератор сигналов
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
Guest
06.08.2024 10:11:04
Сделайте, пожалуйста, видеообзор на этот осциллограф в сравнении с моделью 2202s!
SUPEREYES.RU
07.08.2024 10:41:22
Guest
Сделайте, пожалуйста, видеообзор на этот осциллограф в сравнении с моделью 2202s!
Сделайте, пожалуйста, видеообзор на этот осциллограф в сравнении с моделью 2202s!
Здравствуйте!
Спасибо за ваш отзыв и предложение. Мы обязательно примем его во внимание и рассмотрим возможность создания видеообзора. Следите за обновлениями на нашем YouTube канале!
Спасибо за внимание к нашему магазину. Надеемся увидеть вас снова!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
SUPEREYES.RU
06.08.2024 10:11:04
Многофункциональный осциллограф OWON HDS320S
Цифровой осциллограф OWON HDS320S
Встроенный генератор сигналов
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
Guest
06.08.2024 10:11:04
Сделайте, пожалуйста, видеообзор на этот осциллограф в сравнении с моделью 2202s!
SUPEREYES.RU
07.08.2024 10:41:22
Guest
Сделайте, пожалуйста, видеообзор на этот осциллограф в сравнении с моделью 2202s!
Сделайте, пожалуйста, видеообзор на этот осциллограф в сравнении с моделью 2202s!
Здравствуйте!
Спасибо за ваш отзыв и предложение. Мы обязательно примем его во внимание и рассмотрим возможность создания видеообзора. Следите за обновлениями на нашем YouTube канале!
Спасибо за внимание к нашему магазину. Надеемся увидеть вас снова!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20549
Модель (серия):
ATO2002
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Добавить в избранное
Артикул (код товара):
35695
Модель (серия):
1013D Plus
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
31378
Модель (серия):
2C53T
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Вид:
Ручной
Кол-во аналоговых каналов:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17068
Модель (серия):
270S
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Ручной
Кол-во аналоговых каналов:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13556
Модель (серия):
JDS2022Q
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Вид:
Ручной
Кол-во аналоговых каналов:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21782
Модель (серия):
HDS2202
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3050
Модель (серия):
ADO102
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
10
Вид:
Ручной
Кол-во аналоговых каналов:
2
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
9625
Модель (серия):
BK3200
Производитель:
BAKON
Страна производства:
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
индукционная (высокочастотная) станция с нагревом жала с помощью нагрева вихревыми токами
Общая мощность, Вт:
120
Макс. температура нагрева, °C:
500
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):

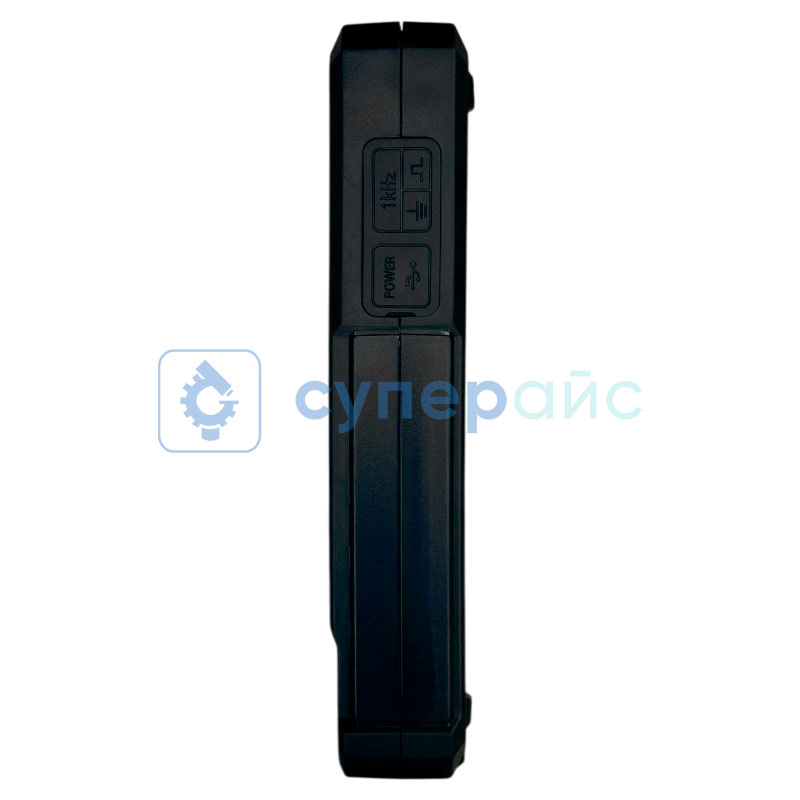

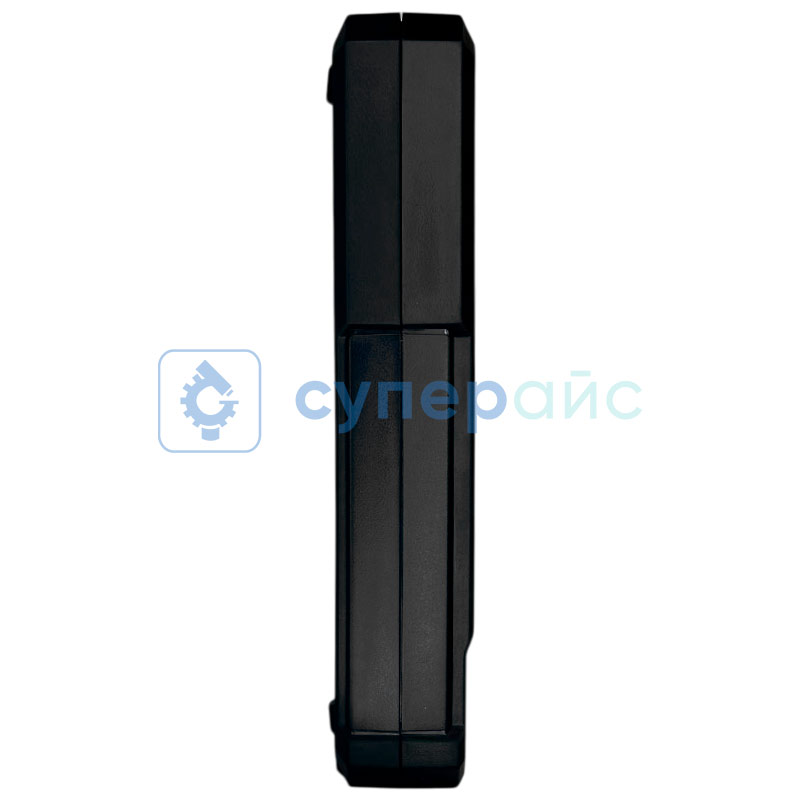

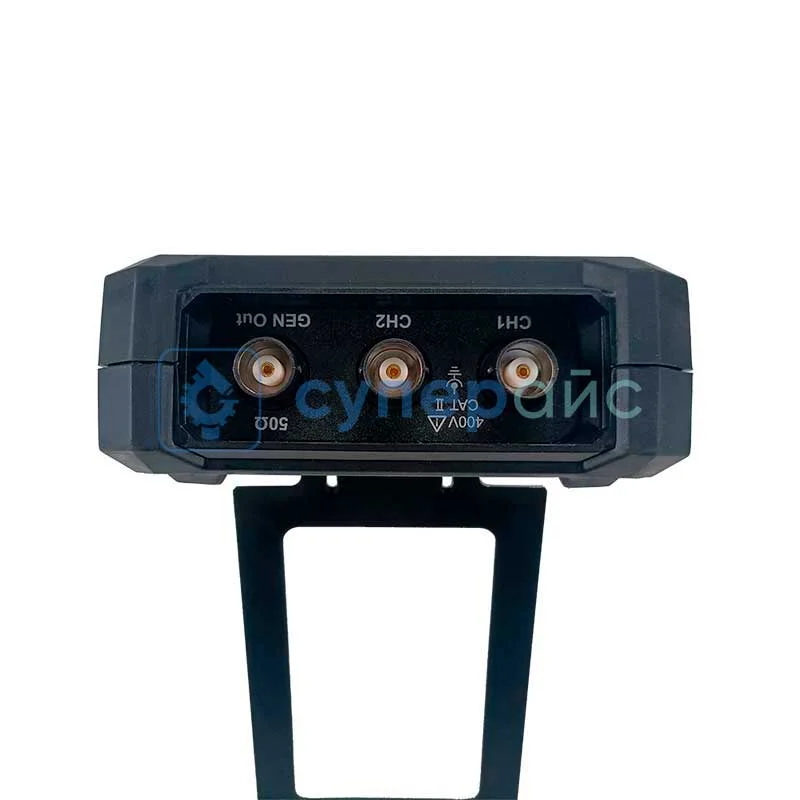

23200
Модель (серия):
HDS320S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
