Характеристики OWON TAO3072
I²C
SPI
CAN
Частотомер
Анализатор протоколов
Описание OWON TAO3072
Технические характеристики OWON TAO3072
| Количество каналов | 2 |
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 1 Мвыб/с |
| Частота обновления сигнала | 45 000 волн/с |
| Глубина памяти | 40 Мб |
| Входные параметры | |
| Входной импеданс | 1 МОм ± 2%, параллельно 15 pF ± 5n pF |
| Максимальное входное напряжение | 1 МОм ≤ 300 Vrms; |
| Точность усиления постоянного тока | ±3 % |
| Коэффициент ослабления пробника | 0.001X - 1000X, шаг 1 - 2 - 5 |
| Точность частоты дискретизации | ± 2,5 ppm |

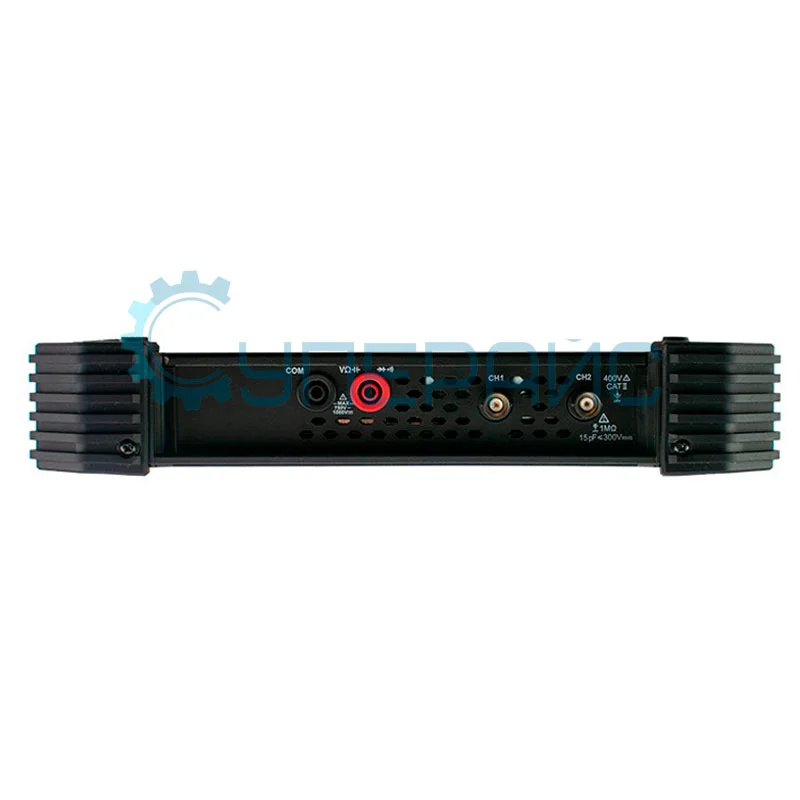

| Входные соединения | DC, AC, GND |
| Горизонтальная система | |
| Горизонтальный масштаб | 1 нс / дел - 1000 с / дел, шаг 1 - 2 - 5 |
| Коэффициент развёртки | 50 нс - 10 с |
| Вертикальная система | |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN(опция) |
| Характеристики мультиметра | |
| Напряжение |
DC: 2 В - 1000 В AC: 2 В - 750 В |
| Номинальный ток | 20 А |
| Импеданс | 100 - 200 Ом |
| Диод | есть |
| Автоматическое ранжирование | есть |
| Общие характеристики | |
| Математические вычисления | ＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр |
| Автоматическое измерение | Vpp, Vavg, Vrms, Частота, Период, Неделя RMS, Курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Перерегулирование, Фаза A→B ↑, Фаза A→B↓, Предварительная съемка, Время нарастания, Время спада,+Ширина , -Ширина, +Нагрузка, -Нагрузка, Рабочий цикл, Задержка A→B ↑, Задержка A→B↓, +Счетчик импульсов, -Счетчик импульсов, Счет нарастающих фронтов, Счетчик спадающих фронтов, Площадь, Площадь цикла |
| Декодирование сигналов шин | I2C, SPI, RS232, CAN |
| Дисплей | цветной HD-дисплей, 8 дюймов, 800 x 600 точек |
| Питание | встроенная литиевая батарея 8000 мАч, 5 часов непрерывной работы, 7,4 В |

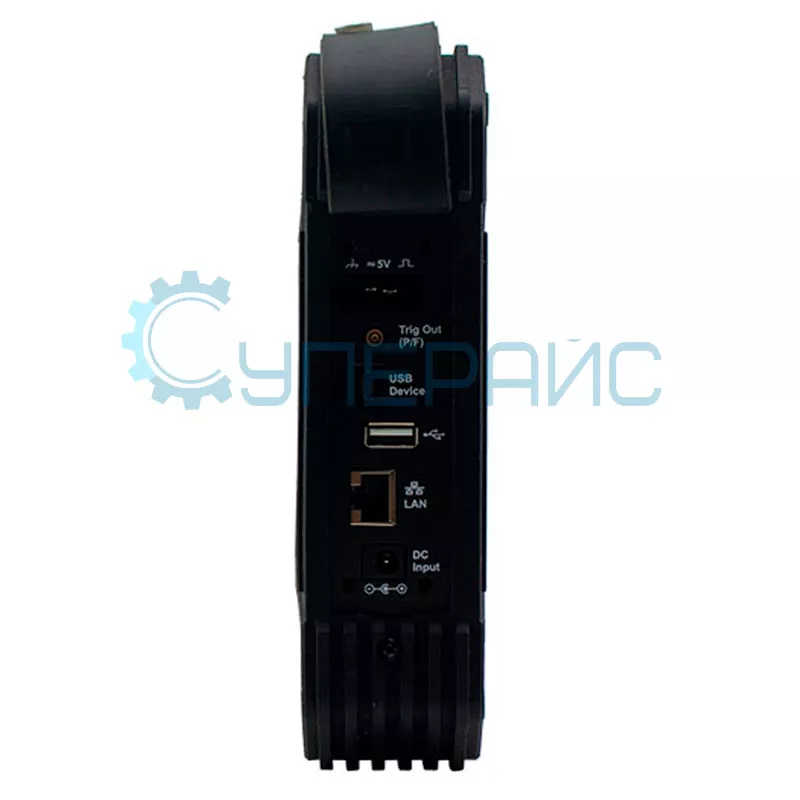

| Интерфейс | USB host, USB device, USB port для PictBridge,LAN, WIFI |
| Хранение формы волны | 100 сигналов |
| Функция частотомера | есть |
| Габариты | 360 х 110 х 255 мм |
| Вес нетто | 1700 г |
| Вес брутто | 3650 г |
| Комплектация |
осциллограф OWON TAO3072 - 1 шт кабель питания - 1 шт адаптер - 1 шт зонд - 2 шт Micro USB кабель - 1 шт внешний модуль - 1 шт BNC - SAM - 1 шт провода для вывода - 2 шт инструменты для регулировки датчика - 1 шт держатель - 1 шт инструкция - 1 шт |
Обзорная таблица осциллографов OWON TAO серии
| Характеристики | TAO3072 | TAO3072A | TAO3074 | TAO3074A | TAO3102 | TAO3102A | TAO3104 | TAO3104A |
| Количество каналов | 2 | 2 | 4 | 4 | 2 | 2 | 4 | 4 |
| Полоса пропускания | 70 МГц | 70 МГц | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 100 МГц | 100 МГц |
| Частота дискретизации | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Мвыб/с |
| Вертикальное разрешение | 8 бит | 8/12/14 бит | 8 бит | 8/12/14 бит | 8 бит | 14 бит | 8 бит | 8/12/14 бит |
| Глубина памяти | 40 Мб | |||||||
| Частота обновления сигнала | 45 000 волн/с | |||||||
| Дисплей | 8 дюймов, 800×600 точек | |||||||
| Питание | Li-ion 8000 мАч, 5 часов работы | |||||||

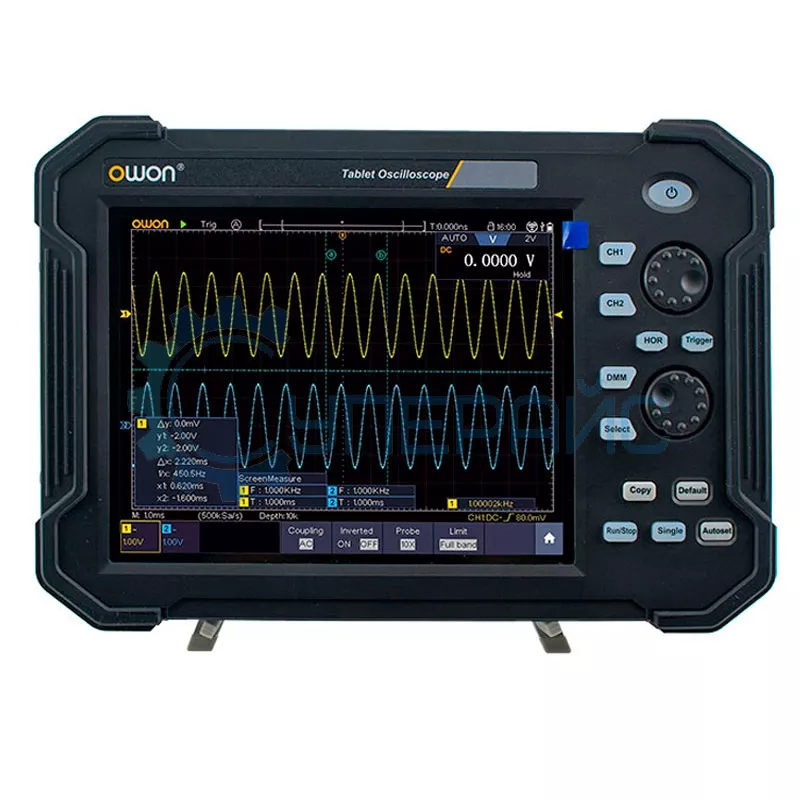

Осциллограф OWON TAO3072
Осциллограф планшетный OWON TAO3072 предоставляет сочетание функциональности и портативности, доступное для профессионалов и энтузиастов в области электроники. Это устройство на 2 канала объединяет в себе высокоточный осциллограф и мультиметр, становясь универсальным решением.
Преимущества прибора
Компактный дизайн портативного устройства позволяет транспортировать его для выездных исследований. Портативность не влияет на производительность, что делает его отличным выбором для работы в различных условиях. Достоинства модели:
- Осциллограф-планшет оборудован двумя каналами для одновременного наблюдения и анализа двух сигналов.
- С 40 Мб глубиной памяти он обеспечивает достаточное пространство для записи и последующего анализа данных, помогая выявлять даже мельчайшие детали.
- С частотой дискретизации 1 Мвыб/с и полосой пропускания 70 МГц устройство предоставляет точность и чёткость измерений, подходит для анализа высокочастотных сигналов.
Осциллограф-мультиметр OWON TAO3072 — это технологически продвинутое решение для специалистов, стремящихся к максимальному анализу электронных сигналов в удобной и портативной форме. Сочетание характеристик, компактности и функционала делает его незаменимым инструментом в арсенале любого профессионала.
