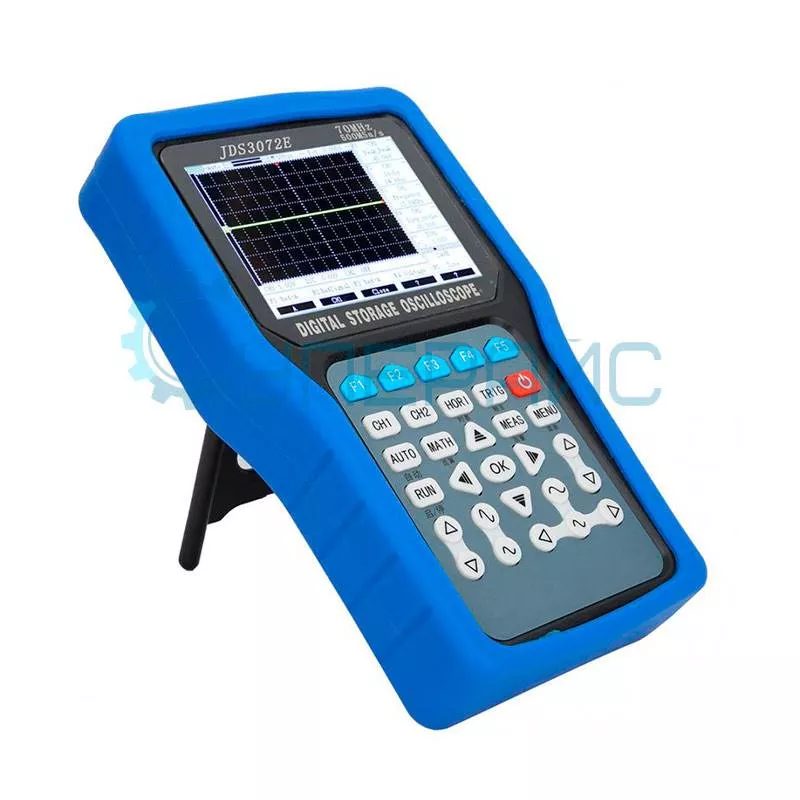

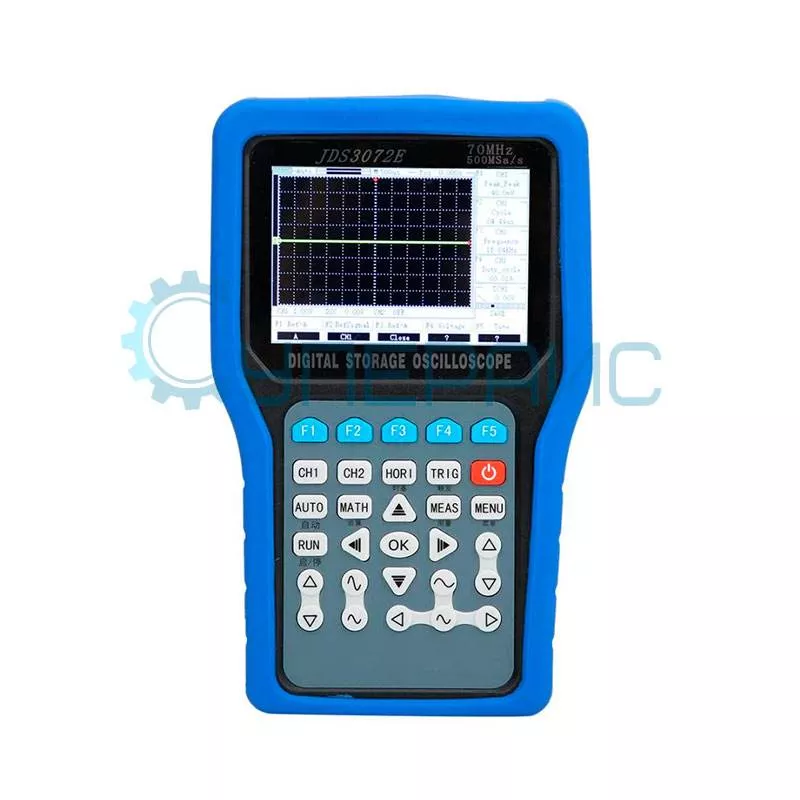

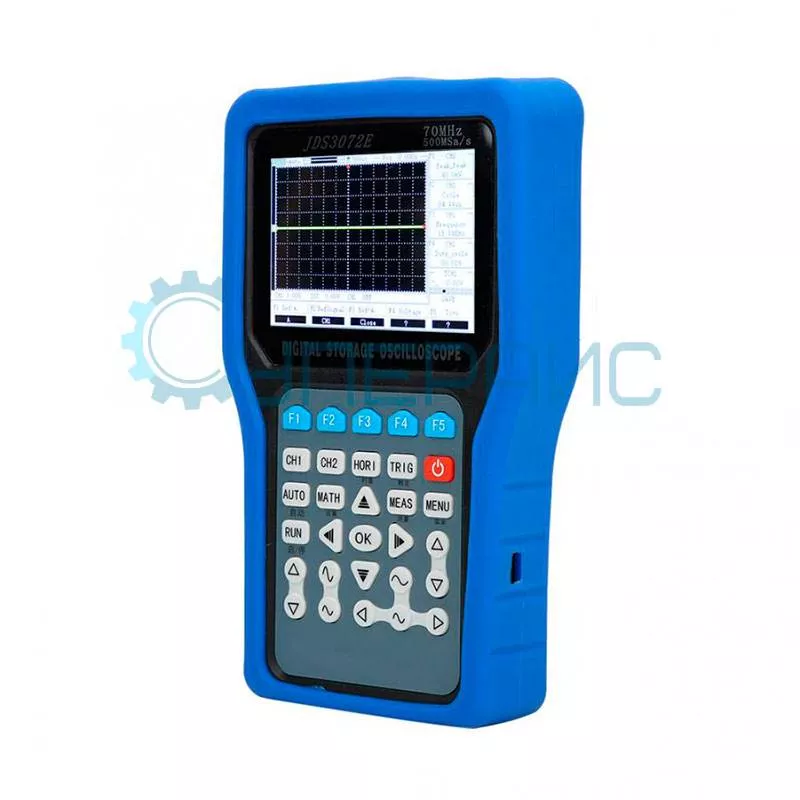

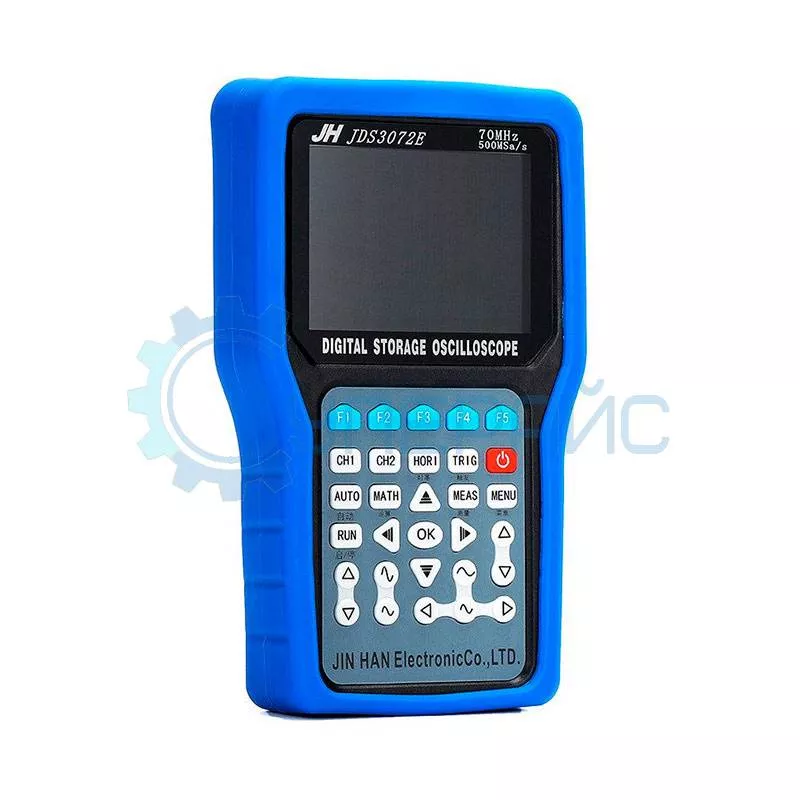

Цифровой осциллограф JINHAN JDS3072E с генератором сигналов
Артикул (код товара): 6097
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
30 290 ₽
30 290 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
6097
Модель (серия)
JDS3072E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JINHAN JDS3072E
Общие данные
Артикул (код товара)
6097
Производитель (бренд)
Модель (серия)
JDS3072E
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Самописец
Самописец
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
micro USB
RS-232
micro USB
RS-232
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание JINHAN JDS3072E
Технические характеристики JINHAN JDS3072Е
| Количество каналов | 2 |
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 500 МВыб/с |
| Глубина записи | 16 Кб |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х |
| Максимальное входное напряжение | 40 В (1 X), 400 В (10 Х), 4000 В (100 Х) |
| Горизонтальная система | |
| Чувствительность |
10 нс - 50 мс 1, 2, 5 шаг 100 мс - 5 с |
| Вертикальная система | |
| Входной диапазон |
10 мВ - 5 В (1 Х) 100 мВ - 50 В (10 Х) 1 В - 500 В (100 Х) |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Автоматические измерения | пиковое значение, рабочий цикл, частота, период, максимум, минимум, среднее значение, среднеквадратичное значение (поддержка 50 Гц - 60 МГц) |
| Арифметические операции | CH1 + CH2, CH1 - CH2, CH2 - CH1 |
| Курсорные измерения | поддержка курсоров времени и напряжения |

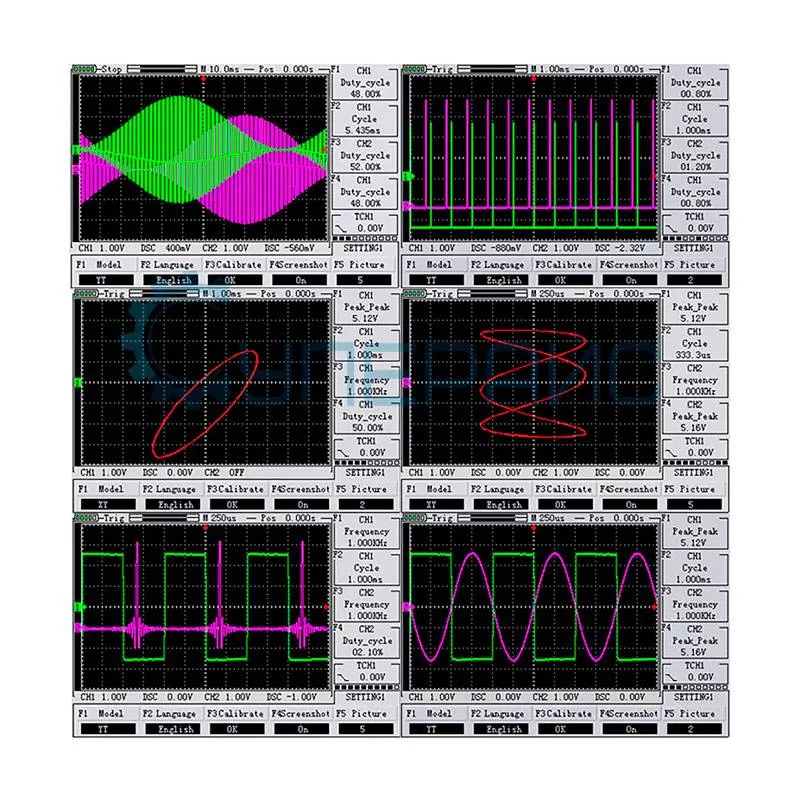

| Режим отображения | Y-T, X-Y |
| Генератор сигналов | |
| Частота |
синусоидальная (1 Гц - 20 МГц) прямоугольная волна (1 Гц - 5 МГц) треугольная волна |
| Рабочий цикл | 0 - 100% |
| Амплитуда | 100 мВ - 4 В |
| Смещение | ± (0 - 2 В) |
| Последовательный порт | |
| Скорость передачи данных | 115200 - 1200 |
| Биты данных | 8, 9 |
| Четность бит | нет, четное, нечетное |
| Стоп бит | 1, 0.5, 2, 1.5 |
| Формат Hex | 10, 16 |
| Регистратор | |
| Временной диапазон | 100 мс - 5 с |
| Время записи | запись группы сигналов каждую секунду |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 4.5 дюймов, 400 x 272 точек, 16 бит |
| Интерфейс | microUSB |
| Цвет | черный / голубой |
| Материал | АБС - пластик |
| Габариты | 195 х 99 х 39 мм |
| Вес нетто | 650 г |

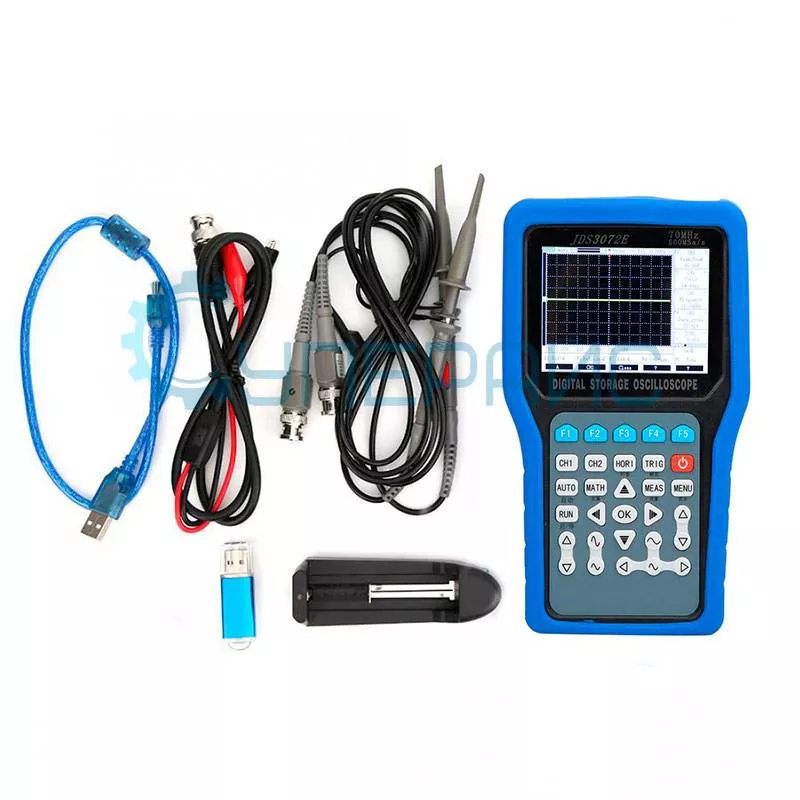

| Комплектация |
осциллограф JINHAN JDS3072Е - 1 шт чехол для хранения - 1 шт щупы для осциллографа - 2 шт кабель microUSB - 1 шт зарядное устройство - 1 шт BNC-кабель - 1 комплект защитная пленка - 1 шт USB-накопитель (инструкция по эксплуатации) - 1 шт |
Документация и ПО JINHAN JDS3072E
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов JINHAN модели JDS3051A, JDS3072E, JDS3082A
Язык:
Русский
Размер и тип:
821 КБ,
pdf
Отзывы JINHAN JDS3072E
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16984
Модель (серия):
DS4T1012
Производитель:
DreamSourceLab
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Вид:
Карманный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19508
Модель (серия):
TO2004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18780
Модель (серия):
TO1112D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
110
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20780
Модель (серия):
2C23T
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
10
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
42545
Модель (серия):
488L-D
Производитель:
Anrns
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
43332
Модель (серия):
ZE-288D
Производитель:
Dexida
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38829
Модель (серия):
SS-L305SP
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
42410
Модель (серия):
SP2461-VI
Производитель:
Nanjing Shengpu
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
3,5
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24570
Модель (серия):
XL-500
Производитель:
FUMECLEAR
Страна производства:
Китай
Гарантия, мес.:
12
Антистатическое исполнение (ESD):
нет
Добавить в избранное
Артикул (код товара):
82493
Модель (серия):
MPS-304
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
216
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
41468
Модель (серия):
CH1201
Производитель:
Beich
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
3843
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Кол-во цветов в наборе:
31 - 50
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40738
Модель (серия):
Shengpu SP2461-III
Производитель:
Nanjing Shengpu
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
3,5
Амплитуда, Vp-p:
< 10
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11770
Модель (серия):
KPS15005
Производитель:
Wanptek
Страна производства:
Китай
Гарантия, мес.:
18
Мощность, Вт:
750
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
В Госреестре РФ
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
25299
Модель (серия):
2290E-5
Производитель:
Keithley
Страна производства:
Россия
Гарантия, мес.:
12
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
27366
Модель (серия):
SDS822X HD
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Добавить в избранное
Артикул (код товара):
3622
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
180
Тип:
Импульсный
Тип стабилизации:
по напряжению
Конструктивное исполнение:
в защитном металлическом кожухе
Наличие кулера:
Да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
37247
Модель (серия):
SWT-1309P
Производитель:
HiWatch
Страна производства:
Россия
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6097
Модель (серия):
JDS3072E
Производитель:
JINHAN
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
10897
Модель (серия):
SDS7102V
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
6697
Модель (серия):
DS2072A
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
300
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
Добавить в избранное
Артикул (код товара):
451
Модель (серия):
ТМ-8
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Тестирование PoE:
Нет
Измерение длины кабеля:
Нет
Трассировка и идентификация кабеля:
Да
Проверка целостности кабеля:
Да
Проверка на наличие обрыва :
Да

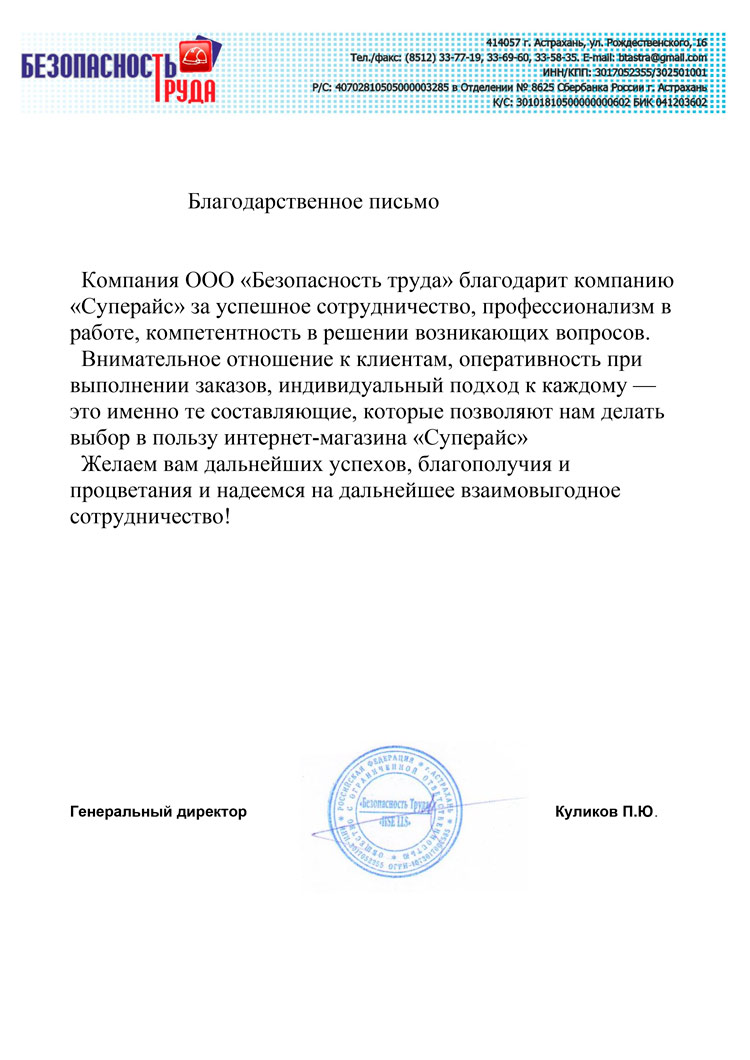

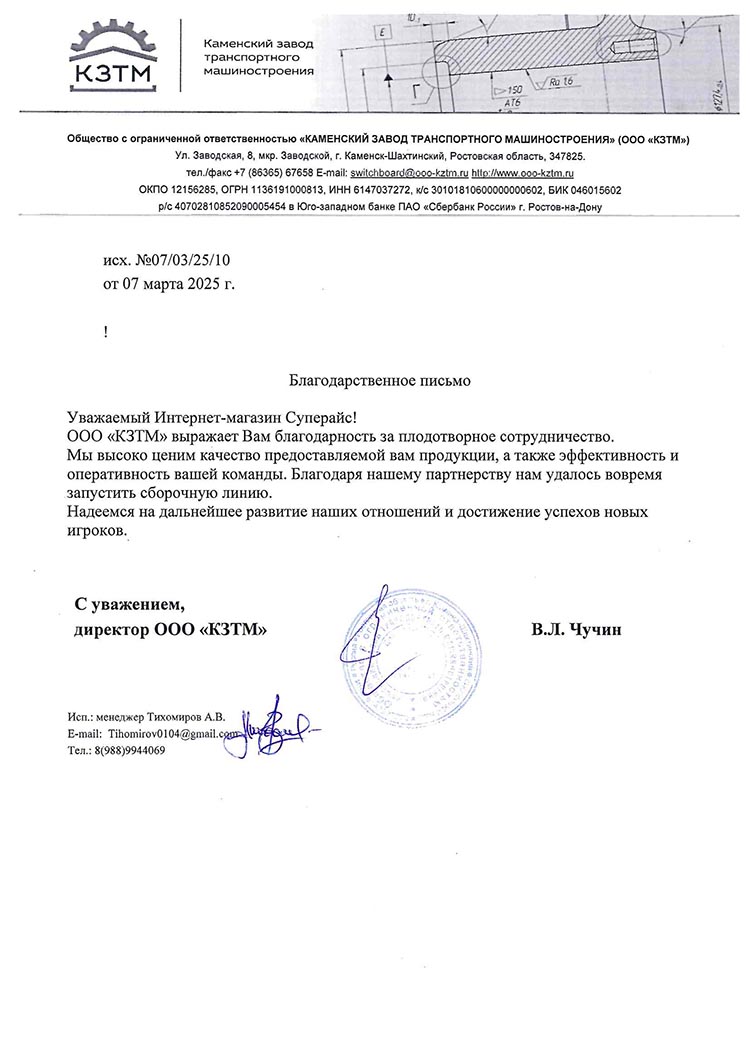

Благодарственные письма
