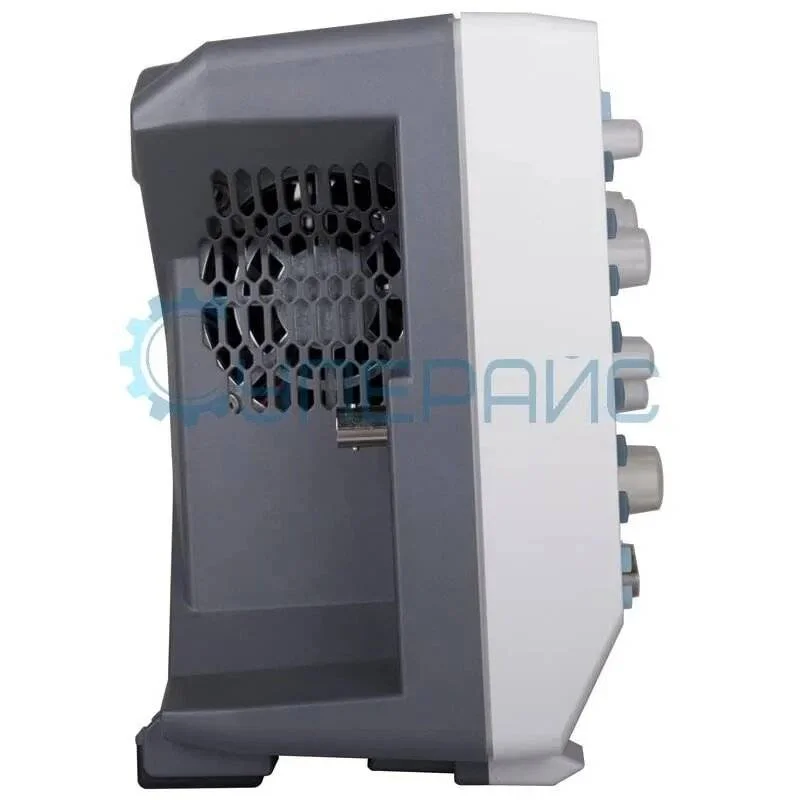

Цифровой осциллограф RIGOL DS2072A с опцией расширения полосы пропускания до 300 МГц
84 749 ₽
84 749 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
6697
Модель (серия)
DS2072A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS2072A
Общие данные
Артикул (код товара)
6697
Производитель (бренд)
Модель (серия)
DS2072A
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
300 Вскз CAT I, 100 Вскз CAT II переходное перенапряжение 1000 Вп-п
Входные параметры
Развязка входа
AC, DC, земля
Входное сопротивление
1 МОм
Входная ёмкость
16 пФ
Коэффициенты пробников
0,01х-1000х с шагом 1-2-5
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел – 10 В/дел
Ограничение полосы
20 МГц, полный диапазон
Низкочастотный отклик
≤5 Гц ( на входе BNC)
Точность усиления постоянного тока
±2%
Точность вертикального смещения
±0,1 дел ±2 мВ ±1%смещения
Система синхронизации
Базовые типы триггера
по фронту, запуск по положительному или отрицательному фронту сигнала, по обоим фронтам, по ранту

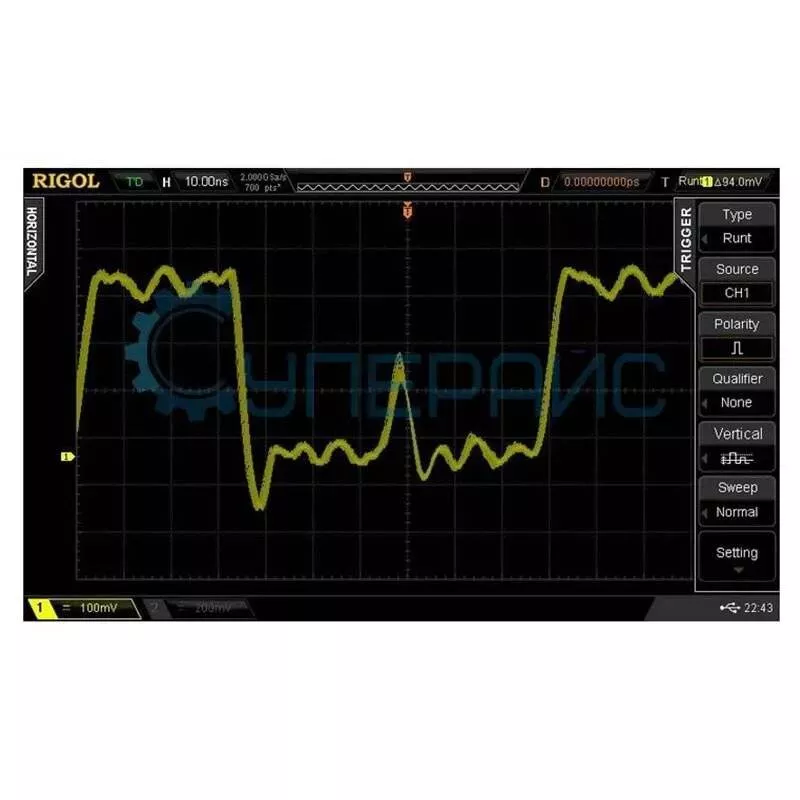

Расширенные типы триггера
по длительности импульса, по окну, по N фронту, по видеосигналу, по шаблону, по задержке, по истечении времени (TimeOut), по длительности события, установка/удержание (Setup/Hold),
Протокольный триггер
RS-232/UART, I2C,SPI, USB, CAN
Чувствительность триггера по фронту
1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Горизонтальная система
Горизонтальная развёртка
5 нс/дел - 1000 с/дел, с шагом 1-2-5
Точность временной базы
±25 ppm
Режимы развёртки
Y-T, X-Y, самописец, задержка
Интерполяция
Sin(x)/x
Система измерения

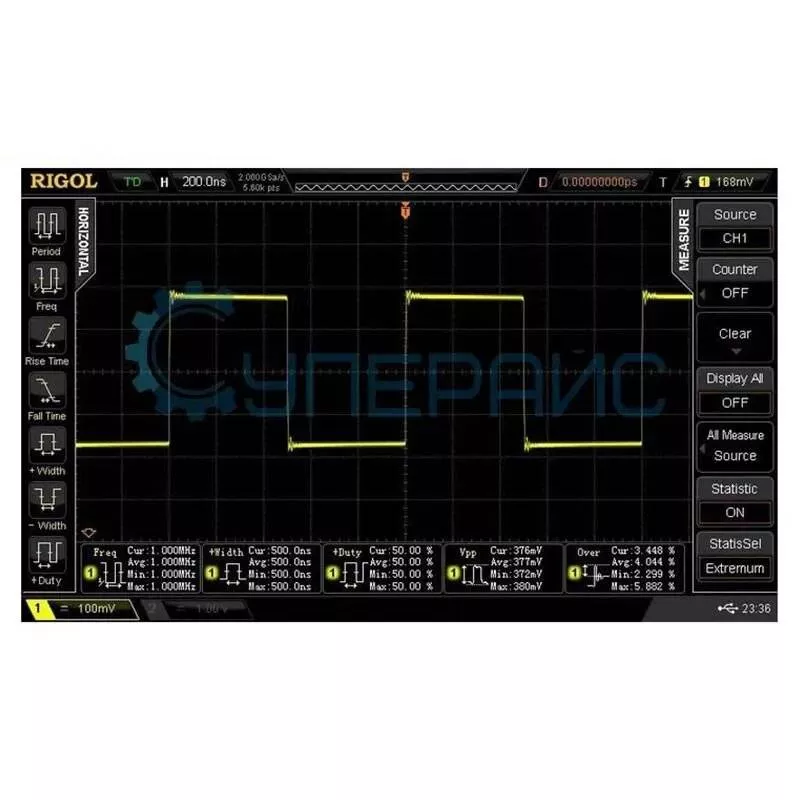

Автоматические измерения
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓, Phase A→B↑ , Phase A→B↓
Курсорные измерения
ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T);
слежения; автоизмерения
слежения; автоизмерения
Математические операции
сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем
Частотомер
встроенный, 6 разрядов
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
Parallel
SPI (опция)
I²C (опция)
UART (опция)
SPI (опция)
I²C (опция)
UART (опция)
Общие характеристики

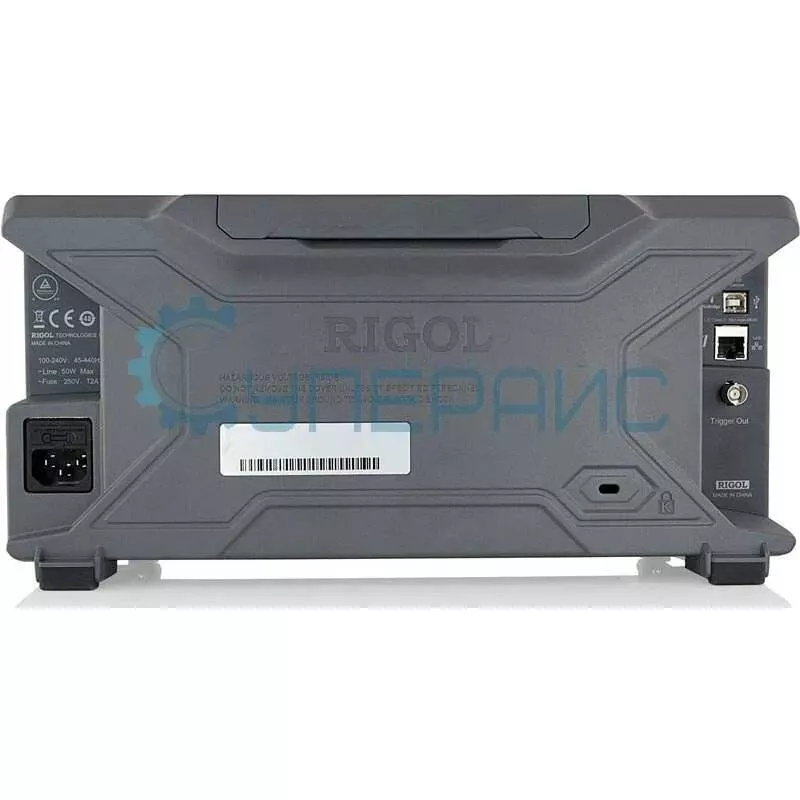

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
AUX (TrigOut/PassFail)
LAN
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель

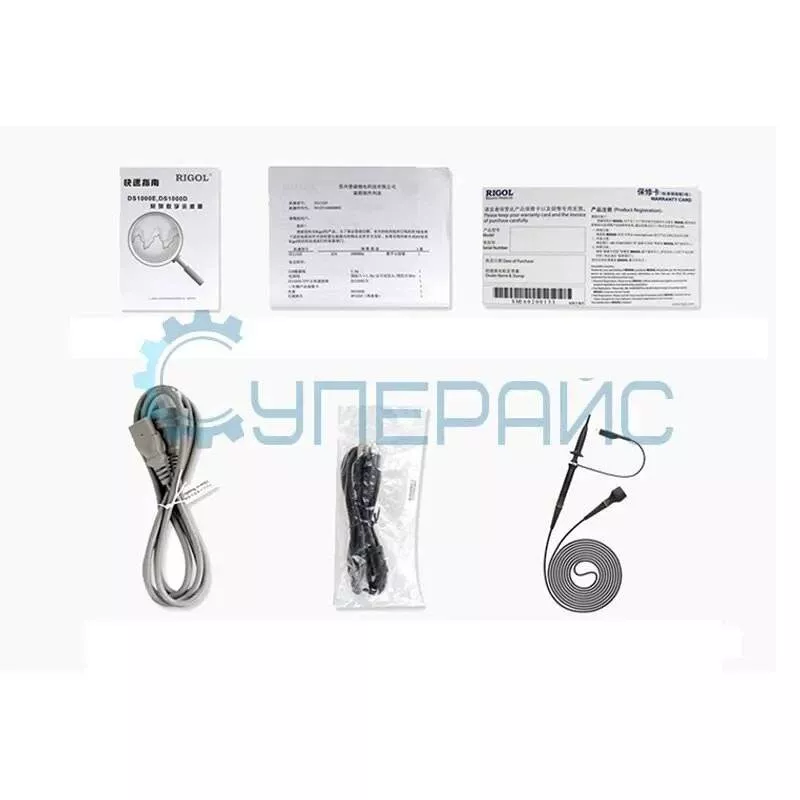

Комплектация
Комплектация
пассивные щупы – 2 шт
кабель USB – 1 шт
сетевой шнур питания – 1 шт
инструкция по эксплуатации – 1 шт
кабель USB – 1 шт
сетевой шнур питания – 1 шт
инструкция по эксплуатации – 1 шт
Габариты и вес
Габариты прибора
323,1 мм × 160,8 мм × 122,4 мм
Вес нетто, кг
3,9
Описание RIGOL DS2072A
ВНИМАНИЕ! Производство Цифрового осциллографа RIGOL DS2072A с опцией расширения полосы пропускания до 300 МГц ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Rigol DS2102A с опцией расширения полосы пропускания до 300 МГц
Обзорная таблица
| Модель | DS1052E | DS1102E | DS1054Z | DS1074Z-S | DS1104Z | DS2072A | DS1072U | |
|
Количество каналов (аналоговых) |
2 + внешний запуск | 4 | 2 + внешний запуск |
2 (аналоговые) 16 (цифр.EXT) |
||||
| Полоса пропускания | 50 МГц | 100 МГц | 50 МГц | 70 МГц | 100 МГц | 70 МГц | 70 МГц | |
| Частота дискретизации | 1 Гвыб/с |
2 Гвыб/с |
500 МВыб/с | |||||
| Глубина памяти | 1 Mб | 12 Mб | 14 Mб | 512 Кб | ||||
|
Чувствительность |
2мВ/дел - 10В/дел |
1мВ/дел - 10В/дел |
500мкВ/дел - 10В/дел |
1мВ/дел - 20В/дел |
||||
| Коэффициент развертки |
5 нс /дел - 50 с/дел |
2 нс /дел - 50 с/дел |
5 нс/дел - 50 с/дел |
5 нс/дел - 1000 с/дел |
5 нс /дел - 50 с/дел |
|||
| Время нарастания | 7 нс | 3,5 нс | 3,5 нс | 5 нс | 3,5 нс | 3,5 нс | 5,8 нс | |
| Входной импеданс |
1МОм±2% |
1МОм±1% |
1МОм±2% | 1МОм±3% | ||||
| Разрешение по вертикали | 8 бит | |||||||
| Скорость захвата | 1000 осц./с | 30000 осц./сек | 50000 осц./сек |
30000 осц./сек |
||||
| Частотометр | + | + | + | + | + | + | + | |
| Генератор сигналов | - | - | - | + | - | - | - | |
| Дисплей |
14,5 см |
17,8 см | 20 см | 14, 5 см | ||||
| Интерфейсы |
USB Device, USB Host, RS-232, P/F Out |
USB Device, USB Host, LAN, выход AUX (TrigOut/PassFail) |
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
USB Host, USB-device, RS232 |
||||
| Напряжение | 100 - 240 В, 40 - 440 Гц | |||||||
| Потребляемая мощность | 50 Вт Макс | |||||||
| Габариты |
303 мм х 154 мм х 133 мм |
323,1 мм×160,8 мм × 122,4 мм |
323,1 мм × 160,8 мм × 122,4 мм |
305 мм х 120 мм х 155 мм |
||||
| Вес | 2400 г | 3300 г | 3900 г | 2400 г | ||||
| Серия |
DS1000E |
DS1000Z |
DS2000A |
DS1000U |
||||
Документация и ПО RIGOL DS2072A
Название
Язык
Версия
Размер и тип
Руководство пользователя цифрового осциллографа RIGOL DS2072A
Язык:
Русский
Размер и тип:
6 МБ,
PDF
IVI драйвер для цифрового осциллографа RIGOL DS2072A
Язык:
Размер и тип:
569 КБ,
RAR
RAR
