Автомобильный USB осциллограф LOTO OSC980
Артикул (код товара): 6941
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
17 630 ₽
17 630 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
6941
Модель (серия)
OSC980
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSC980
Артикул (код товара)
6941
Модель (серия)
OSC980
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Самописец
Самописец
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Описание LOTO Instruments OSC980
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LOTO OSC980
| Характеристики USB осциллографа | |||
|
Количество каналов |
2 | ||
|
Полоса пропускания |
35 МГц |
||
|
Частота дискретизации |
100 МВыб / с |
||
| Входные характеристики | |||
|
Развязка входа |
DC, AC |
||
|
Входной импеданс |
1 МОм, 25 пФ |
||
|
Установка коэффициента затухания датчика |
1 Х, 10 Х | ||
|
Максимальное входное напряжение |
60 В (1 Х), 600 В (10 Х) |
||
| Горизонтальная система | |||
| Интерполяция | линейная или sin(x) / x | ||
|
Коэффициент развёртки |
5 нс / дел - 2 с / дел, в 21 диапазонах | ||
|
Глубина памяти |
64 КБ: ≤ 100 мс / дел 258 КБ: 200 мс / дел 645 КБ: 500 мс / дел 1 МБ: 1 с / дел 2 МБ: 2 с / дел |
||
| Вертикальная система | |||
|
Вертикальное разрешение |
8 - 13 бит | ||
| Входная чувствительность (10 делений) | 50 мВ / дел - 2 В / дел | ||
| Входной диапазон (1 Х) | ± 500 мВ / дел - 20 В / дел по полной шкале, в 6 диапазонах | ||
| Входной диапазон (10 Х) | ± 5 мВ / дел - 200 В / дел по полной шкале, в 6 диапазонах | ||
|
Диапазон вертикального смещения |
50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
||
| Система синхронизации | |||
| Режимы | по восходящему / нисходящему фронту | ||
| Тип | нет, одиночный, автоматический, нормальный | ||
| Захват осциллограмм до записи | 50% от размера захвата осциллограмм | ||
| Тип триггера | аппаратный | ||
| Поддержка внешнего триггера | есть | ||
| Система измерения | |||
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл, время нарастания, от пика к пику | ||
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается | ||
| FFT | 1024 - 16 КБ | ||
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман | ||
| Математические функции | А + В, А - В, А * В, X -Y | ||
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков | ||
| Запись и воспроизведение формы сигналов | |||
| Формат файла | *.oscxxx | ||
| Глубина записи | 50 - 450 кадров | ||
| Размер файла | 6 МБ - 20 ГБ | ||
| Регистратор данных | |||
| Интервал выборки | 1 сек - 1 ч | ||
| Длительность записи | 1 мин - 72 ч | ||
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. | ||
| Общие характеристики | |||
| Интерфейс | USB | ||
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% | ||
| Потребляемая мощность | 5 В, 238 - 253 мА | ||
| Поддержка программного обеспечения | все серии Windows | ||
| Поддерживаемые протоколы | UART / RS-232, RS-485, I²C, CAN | ||
| Функции для ремонта авто | фазовая линейка, измерение скорости, диапазон расширения (датчик X1 составляет ± 20 В, датчик X10 составляет ± 200 В), настройка ключа обнаружения датчика, код шины CAN, стандартная форма сигнала неисправности и измеренная функция сравнения, запись сигнала и воспроизведение неисправностей | ||
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима | ||
| Рабочая температура | от 0 ℃ до 40 ℃ | ||
| Температура хранения | от -20 ℃ до 60 ℃ | ||
| Габариты | 153 х 93 х 23 мм | ||
| Вес нетто | 210 г | ||

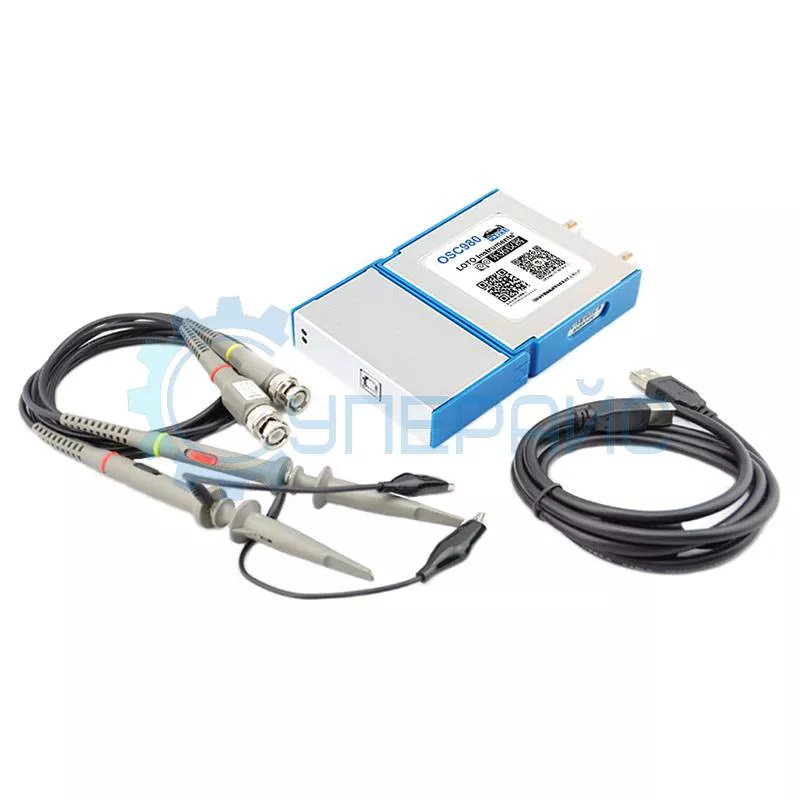

| Комплектация | USB осциллограф LOTO OSC980 - 1 шт | ||
|
|
USB кабель - 1 шт щупы для осциллографа - 2 шт |
||
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Дифференциальный модуль изоляции LOTO IDM01 Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |
||
Документация и ПО LOTO Instruments OSC980
Название
Язык
Версия
Размер и тип
Спецификация для автомобильного USB осциллографа LOTO OSC980
Язык:
Китайский
Размер и тип:
2.18 МБ,
PDF
Инструкция по эксплуатации программного обеспечения двухканального осциллографа LOTO OSC980
Язык:
Английский
Версия:
5.6.0
Размер и тип:
3 МБ,
PDF
Инструкция по установке программного обеспечения автомобильного USB осциллографа LOTO OSC980
Язык:
Английский
Версия:
2.5.0
Размер и тип:
13.7 МБ,
RAR
RAR
Программное обеспечение для автомобильного USB осциллографа LOTO OSC980
Язык:
Размер и тип:
3.92 МБ,
RAR
RAR
Драйвер для автомобильного USB осциллографа LOTO OSC980
Язык:
Английский
Размер и тип:
14.6 МБ,
RAR
RAR
