Цифровой USB осциллограф DreamSourceLab DSCope U2P20
17 560 ₽
17 560 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
6721
Модель (серия)
U2P20
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики DreamSourceLab U2P20
Артикул (код товара)
6721
Модель (серия)
U2P20
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Применение
Проектирование, отладка и ремонт электронных устройств
ИПД (Interfaces / Inputs and Outputs)
USB
Описание DreamSourceLab U2P20
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DreamSourceLab DSCope U2P20
| Характеристики USB осциллографа | |||
|
Полоса пропускания |
50 МГц |
||
|
Количество каналов |
2 | ||
|
Частота дискретизации |
200 МВыб / с (в одноканальном режиме) 100 МВыб / с (в двухканальном режиме) |
||
| Входные характеристики | |||
|
Развязка входа |
DC, AC, GND |
||
|
Входной импеданс |
1 МОм, 18 пФ |
||
|
Максимальное входное напряжение |
100 В (постоянный + переменный ток) |
||
| Горизонтальная система | |||
|
Коэффициент развёртки |
10 нс / дел - 10 с / дел | ||
| Время захвата осциллограмм |
10 мс (в режиме реального времени) 100 мс (в одиночном режиме) |
||
| Глубина памяти (режим в реальном времени) |
1 МБ (в двухканальном режиме) 2 МБ (в одноканальном режиме) |
||
| Глубина памяти (одиночный режим) |
16 МБ (в двухканальном режиме) 32 МБ (в одноканальном режиме) |
||
| Вертикальная система | |||
|
Вертикальное разрешение |
8 бит | ||
|
Вертикальная развёртка |
10 мВ / дел - 2 В / дел | ||
| Диапазон смещения | ± 5 делений | ||
| Вертикальное смещение | ± 100 мВ / дел ~ ± 20 В / дел | ||
| Точность усиления постоянного тока | ± 6% | ||
| Система синхронизации | |||
| Источник триггера | CH0, CH1 | ||
| Режим триггера | фронт (нисходящий, восходящий) | ||
| Тип триггера | автоматический, нормальный (CH0, CH1, CH0 * CH1, CH0 / CH1) | ||
| Диапазон установки триггера | 0 - 99% от длины записи | ||
| Время удержания триггера | 1 мкс - 10 с | ||
| Чувствительность | 0 - 0,625 вертикальное разделение | ||
| Диапазон уровня триггера | ± 4,4 деления от центра экрана | ||
| Система измерения | |||
| Автоматические измерения | частота, период, + рабочий цикл, - рабочий цикл, подъем, падение, + ширина, - ширина, амплитуда, высокая, низкая, среднеквадратичная, средняя, максимум, минимум | ||
| Измерения курсоров | горизонтальная ширина / частота / период / рабочий цикл / вертикальная амплитуда | ||
| Математические формы сигнала | |||

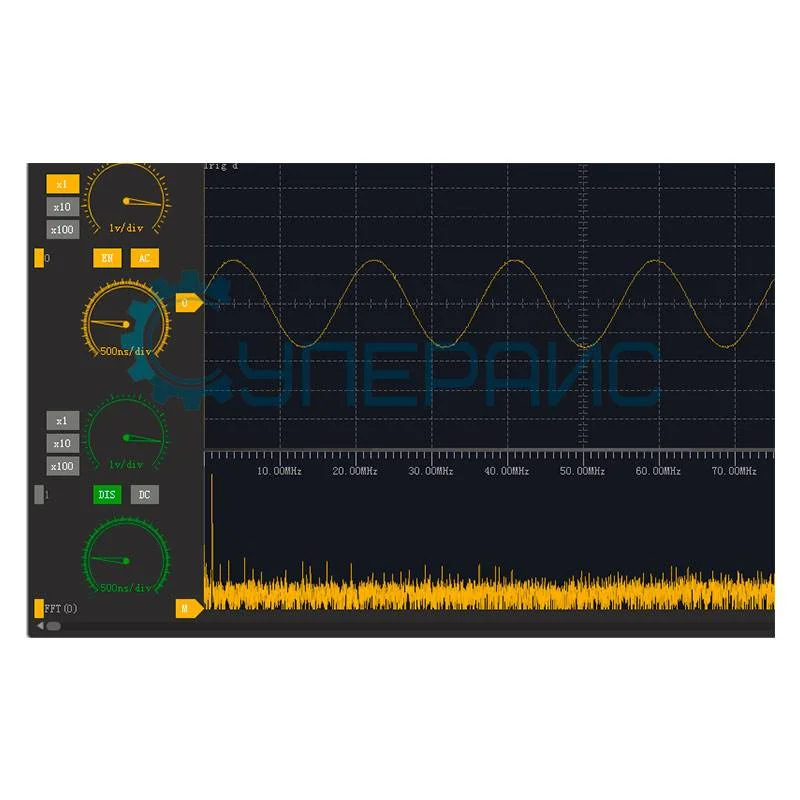

| FFT | |||
| Дина спектра | 1 - 16 КБ | ||
| Вертикальный масштаб | линейное RMS или DBV RMS | ||
| Математические функции | +, -, *, / | ||
| Общие характеристики | |||
| Интерфейс | USB 2.0 | ||
| Напряжение источника питания | 5 В DC ± 5% | ||
| Потребляемая мощность | 2,5 Вт | ||
| Поддержка программного обеспечения |
Windows XP, VISTA, 7, 8, 10 Mac OS x 10.9 или выше Linux Ubuntu, Fedora, Arch и другие |
||
| Материал корпуса | алюминий с ЧПУ | ||
| Защитное заземление | есть | ||
| Габариты | 103 х 74 х 13 мм | ||
| Габариты упаковки | 190 x 120 x 55 мм | ||
| Вес | 350 г | ||

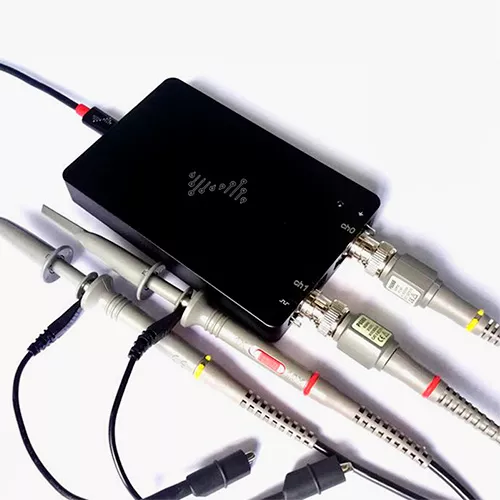

| Комплектация | USB осциллограф DreamSourceLab DSCope U2P20 - 1 шт | ||
|
|
щупы для осциллографа - 2 шт USB кабель - 1 шт |
||
USB-осциллограф DSCope U2P20 является разновидностью осциллографа без дисплея, но с возможностью подключения к компьютеру. Подключается к компьютеру с самыми известными операционными системами такими как: Windows vista, 7,10 и новее, Linux Ubuntu, Fedora, Mac OS 10.9. С помощью интерфейса компьютерной программы управлять осциллографом значительно проще, чем на устройства с большим количеством контроллеров и маленьким дисплеем.
Полоса пропускания в 50 Гц. Частота дискретизации 200 МВыб/с позволяет прибору отображать сигнал наиболее точно. Небольшие габариты и вес осциллографа являются неоспоримым преимуществом в плане мобильности.
Обзорная таблица осциллографов DreamSourceLab DSCope
| Характеристики | U2P20 | U3P100 |
| Количество каналов | 2 | |
| Полоса пропускания | 50 МГц | 100 МГц |
| Максимальная частота дискретизации | 200 МВыб/с | 1 ГВыб/с |
| Максимальное входное напряжение | 100 В | |
| Вертикальное разрешение | 8 бит | |
| Материал корпуса | алюминий с ЧПУ | |
| Интерфейс | USB 2.0 | USB 3.0 |
