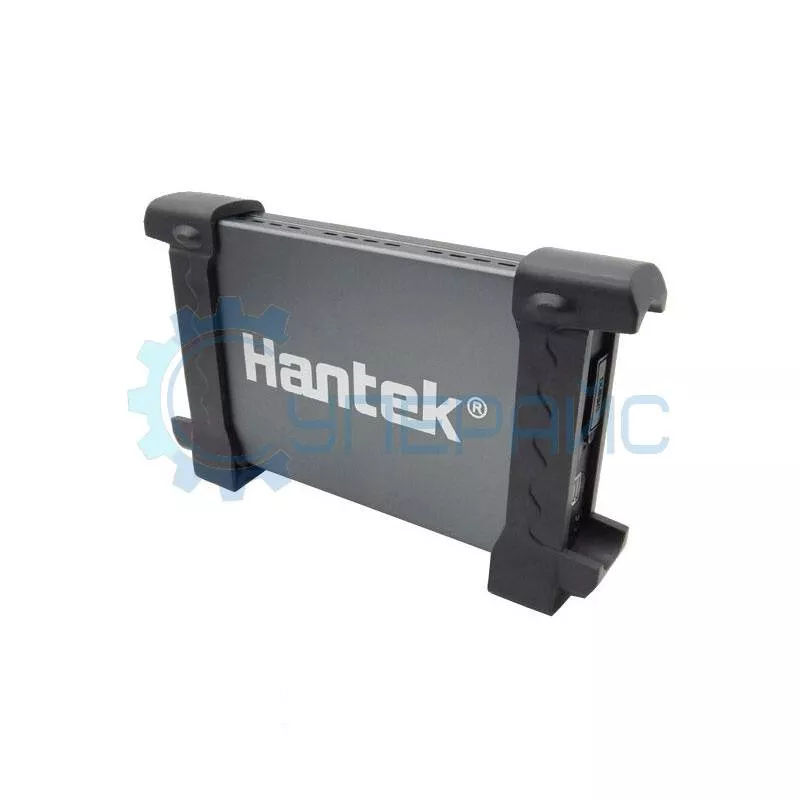

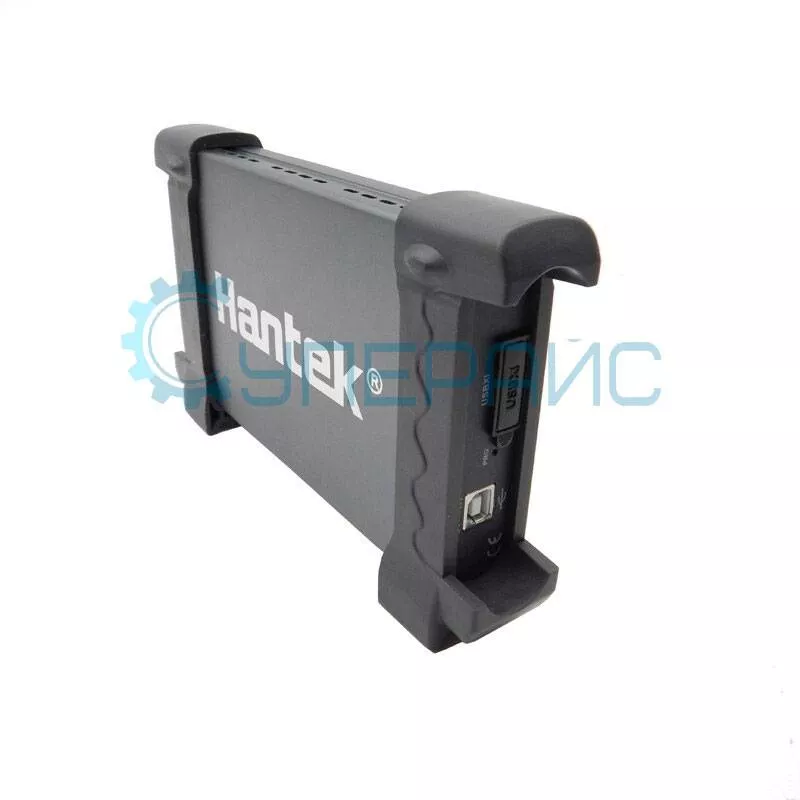

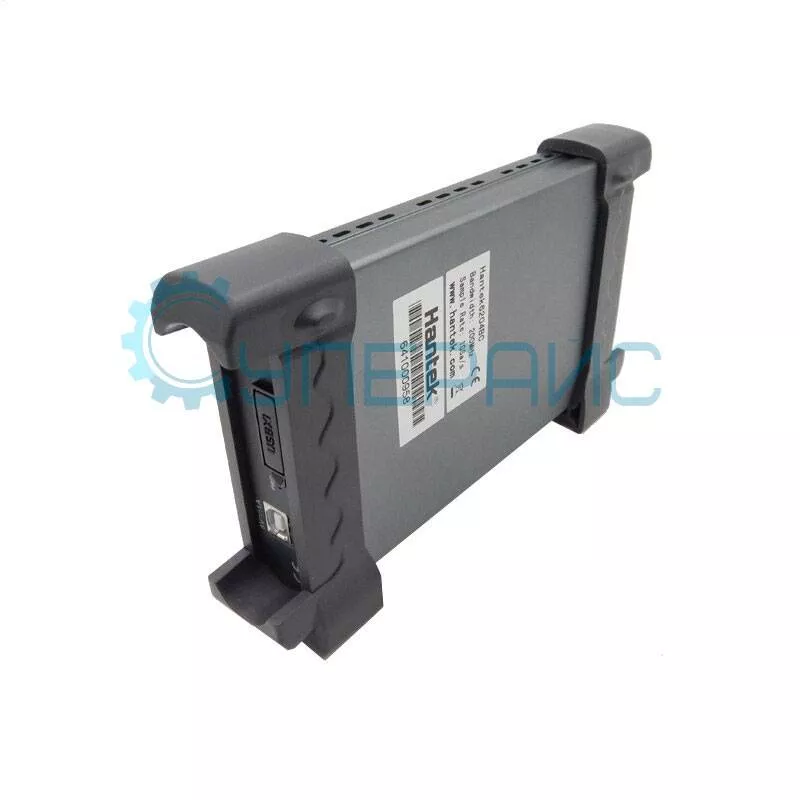

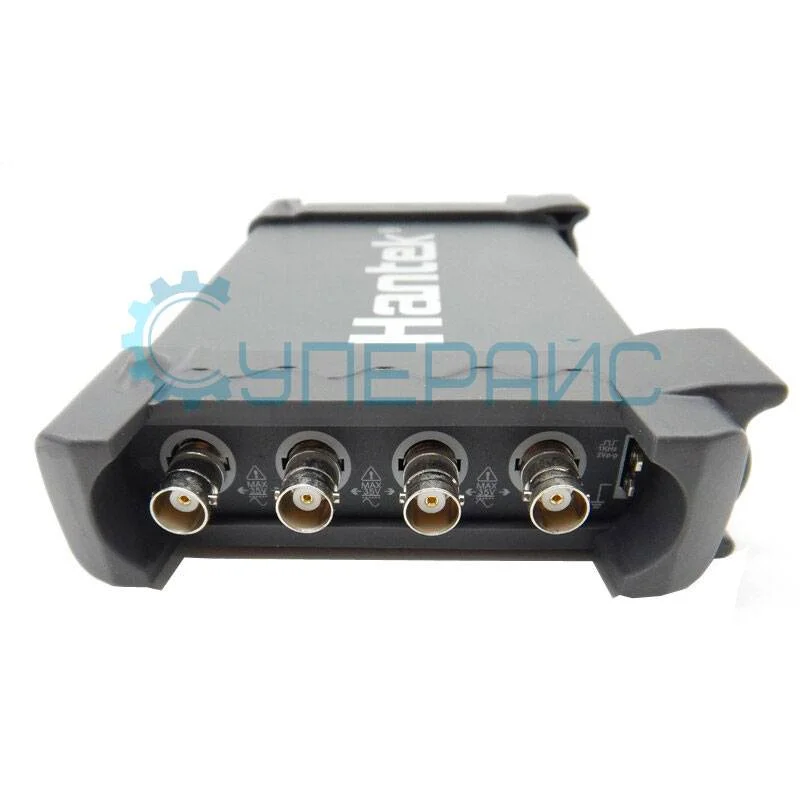

Четырехканальный цифровой осциллограф Hantek DSO-6204BC
27 522 ₽
27 522 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
4876
Модель (серия)
DSO-6204BC
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO-6204BC
Артикул (код товара)
4876
Модель (серия)
DSO-6204BC
Сертификат
дистрибьютор
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Описание Hantek DSO-6204BC
Технические характеристики Hantek DSO-6204BC
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 1 ГВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 35 В |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел 1, 2, 5 шаг |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Глубина памяти |
в одноканальном режиме - 64 К в двухканальном режиме - 34 К в четырехканальном режиме - 16 К |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел на входе BNC |
| Диапазон вертикального смещения |
2 мВ - 10 В / дел 20 мВ - 100 В / дел 200 мВ - 1000 В / дел 2 В - 10000 В / дел |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3 % |

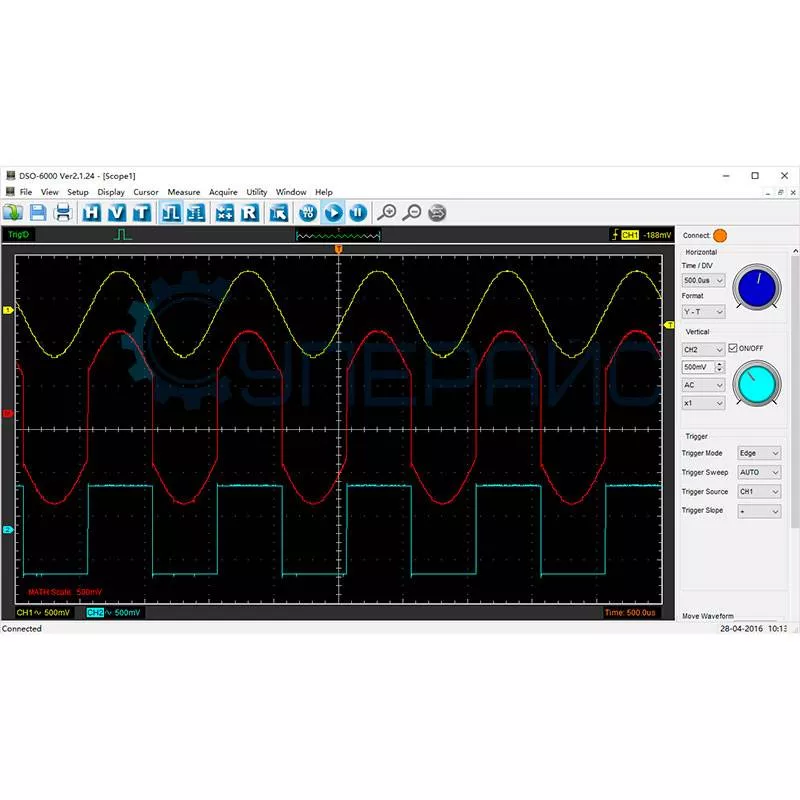

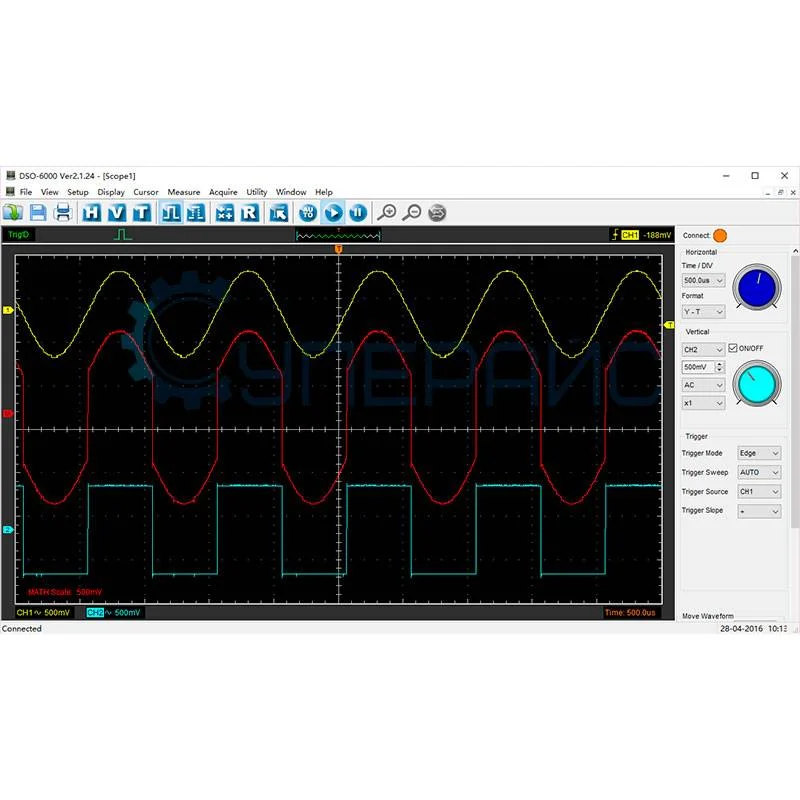

| Математические функции | сложение, вычитание, умножение, деление |
| Система синхронизации | |
| Источник триггера | CH1, CH2, CH3, CH4 |

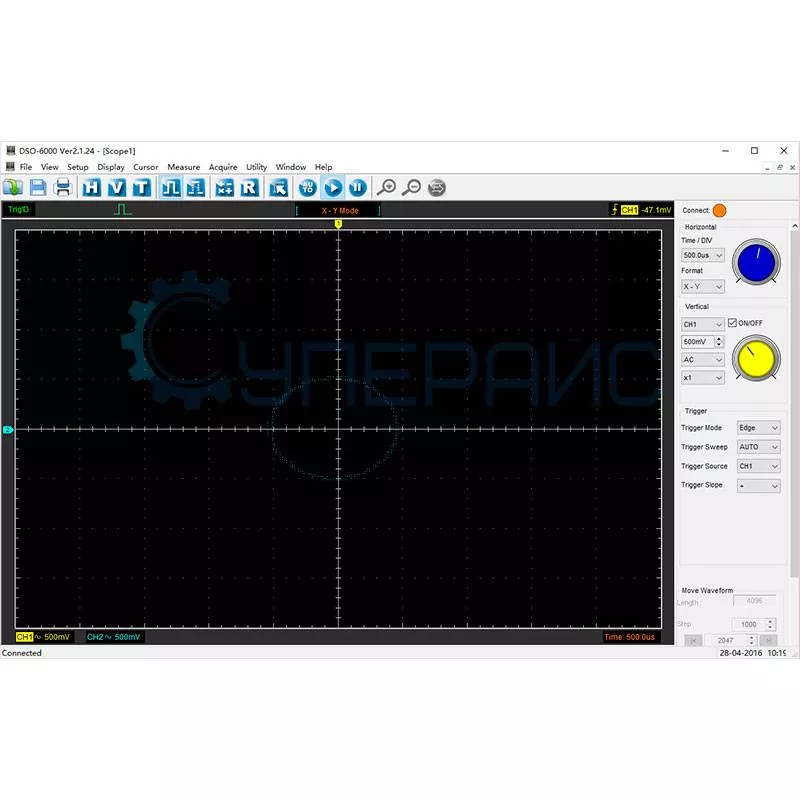

| Ввод оси X | CH1 |
| Ввод оси Y | CH2 |
| Сдвиг фазы | max 3 градуса |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, автоматический |
| Автоматические измерения | частота, период, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл |

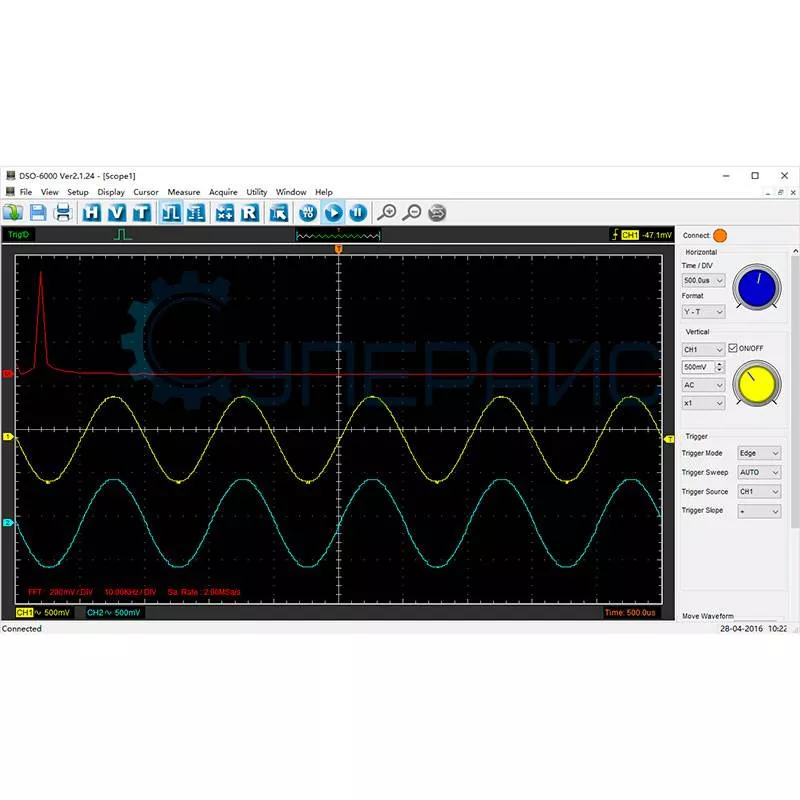

| Форма сигнала | +, -, х, /, FFT, инвертировать |
| Общие характеристики | |
| Интерфейс передачи данных | USB 2.0 |
| Источник питания | не требуется внешнего источника питания, питается от USB |

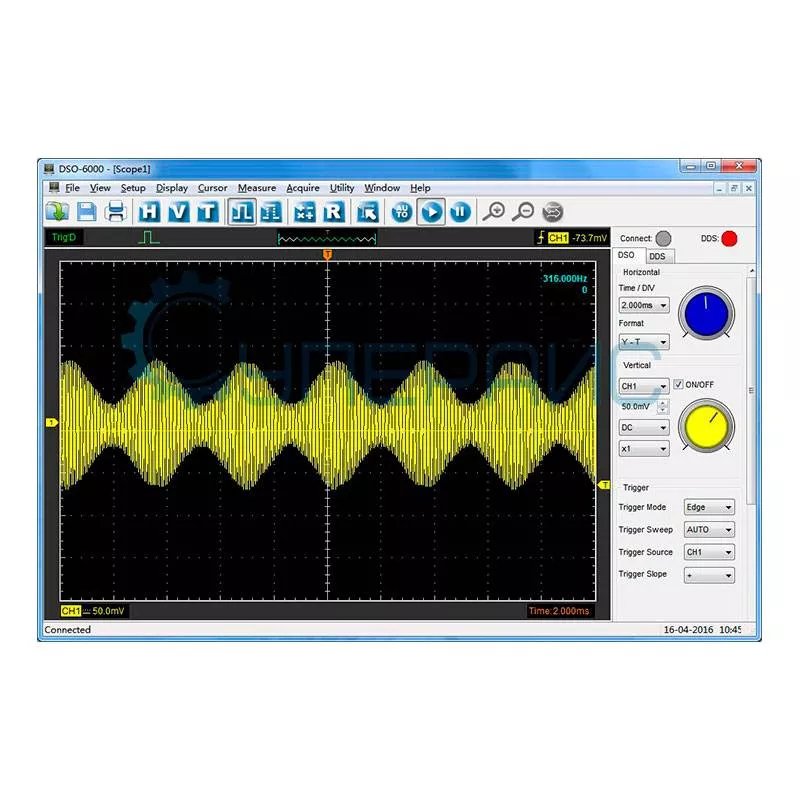

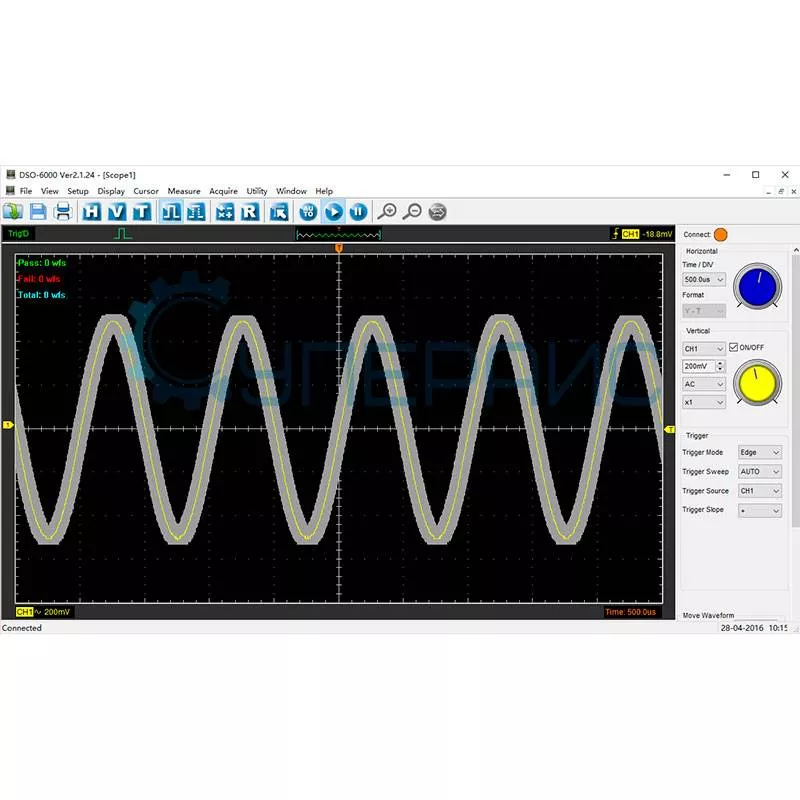

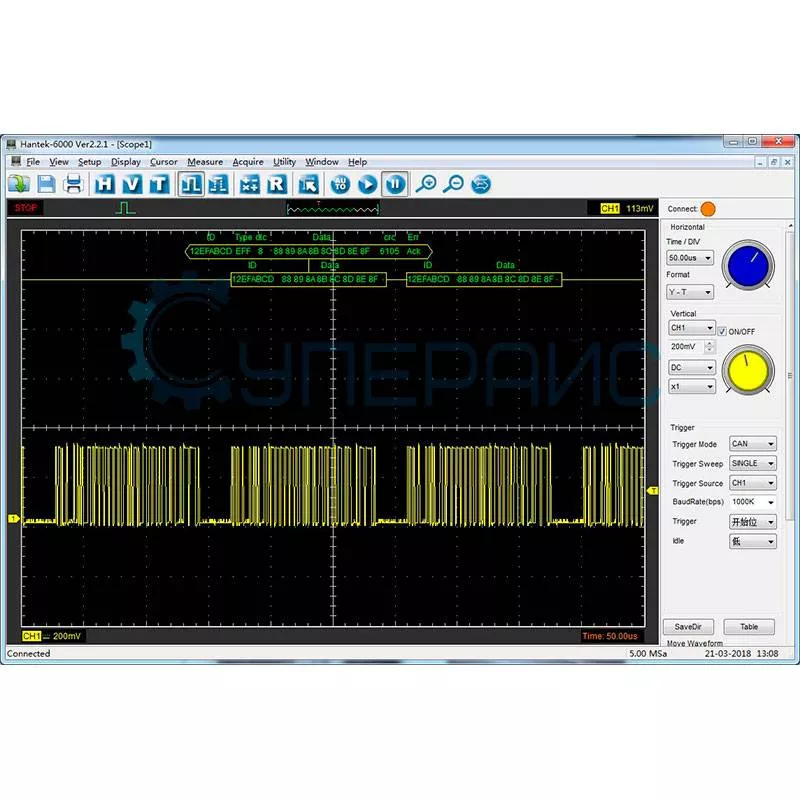

| Программные возможности |
данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению изменения будут отображаться на двух устройствах одновременно |
| Габариты | 175 мм х 105 мм х 30 мм |
| Габариты упаковки | 235 x 170 x 75 мм |
| Вес | 880 г |

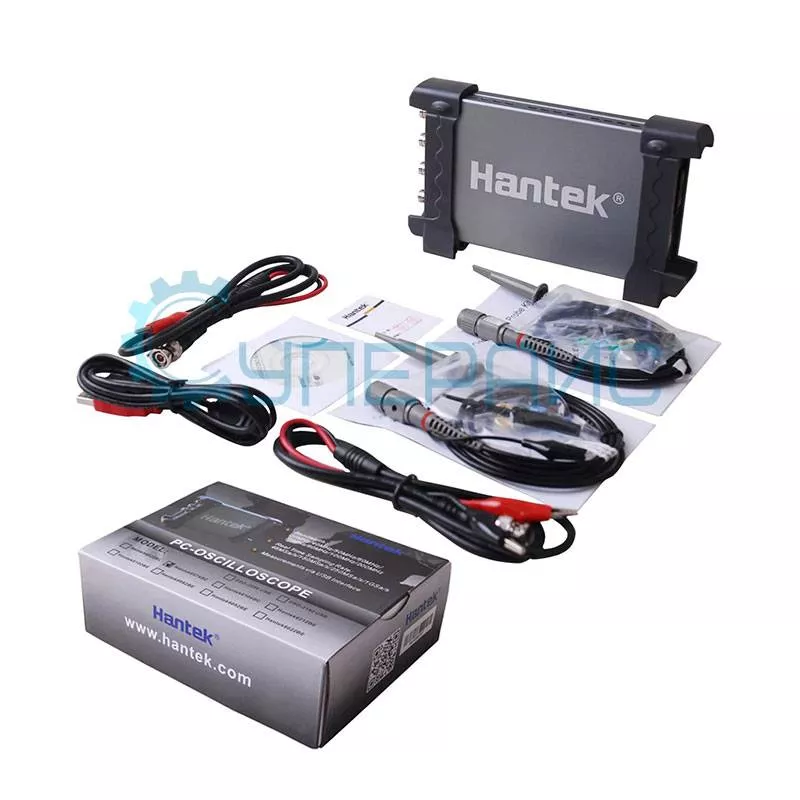

| Комплектация | USB осциллограф Hantek DSO-6204BC - 1 шт |
|
инструкция по эксплуатации - 1 шт диск с ПО - 1 шт USB кабель - 1 шт щупы для осциллографа - 2 шт зажимы-крокодилы с BNC соединением - 2 шт |
|
Обзорная таблица осциллографов Hantek серии 6004BC
| Характеристики | 6074BC | 6104BC | 6204BC | 6254BC |
| Полоса пропускания, МГц | 70 | 100 | 200 | 250 |
| Количество аналоговых каналов | 4 | |||
| Частота дискретизации на канал, ГВыб/с | 1 | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Математические функции | сложение, вычитание, умножение, деление | |||
| Интерфейс передачи данных | USB 2.0 | |||
| Питание | не требуется внешнего источника питания, питается от USB | |||
Документация и ПО Hantek DSO-6204BC
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифровых USB осциллографов Hantek DSO-6204BC серии DSO6004BC
Язык:
Английский
Размер и тип:
1.44 МБ,
PDF
Программное обеспечение для цифровых USB осциллографов Hantek серии 6004BC
Язык:
Английский
Размер и тип:
17 МБ,
ZIP
ZIP
Драйвер для цифровых USB осциллографов Hantek серии DSO6004BC
Язык:
Английский
Размер и тип:
138 КБ,
ZIP
ZIP
Показать больше
Показать меньше
