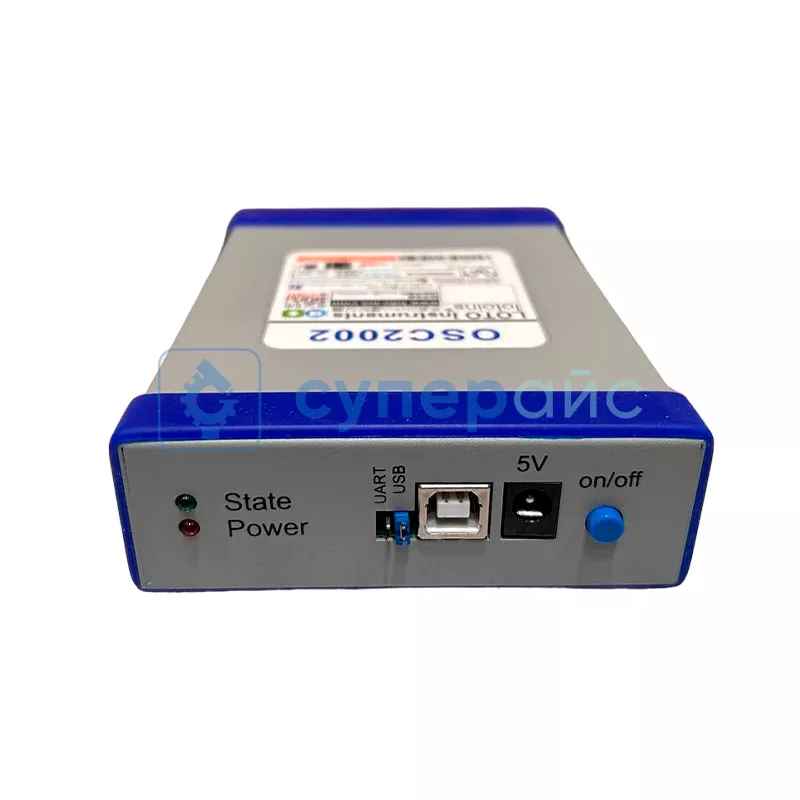

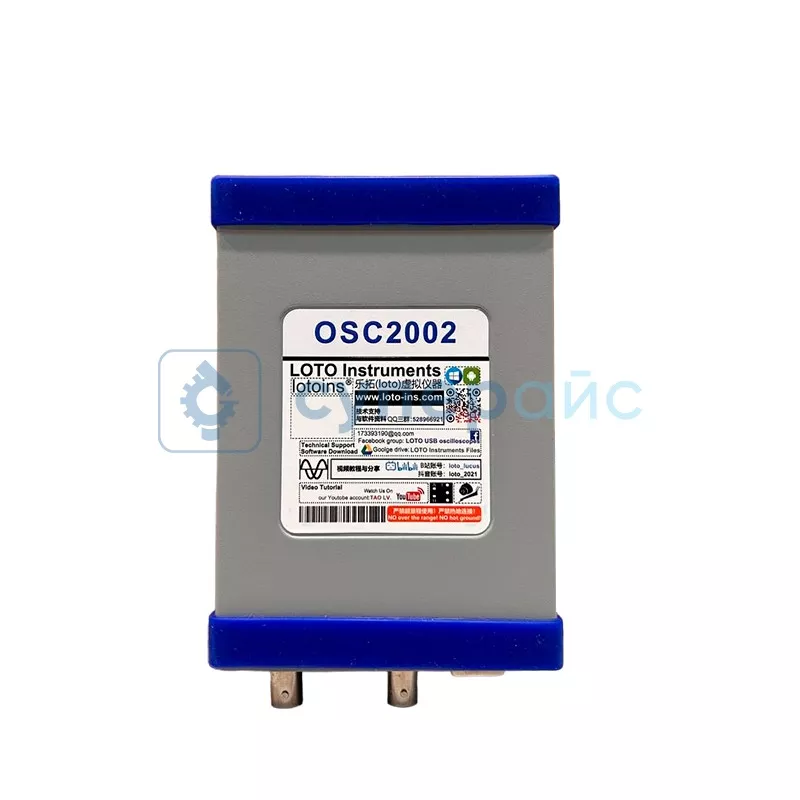

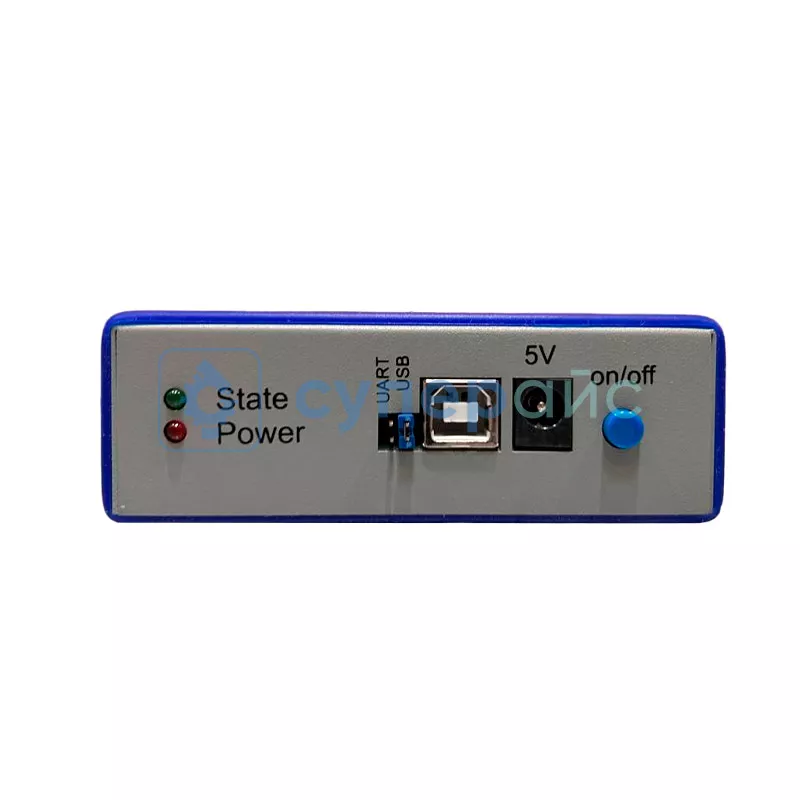

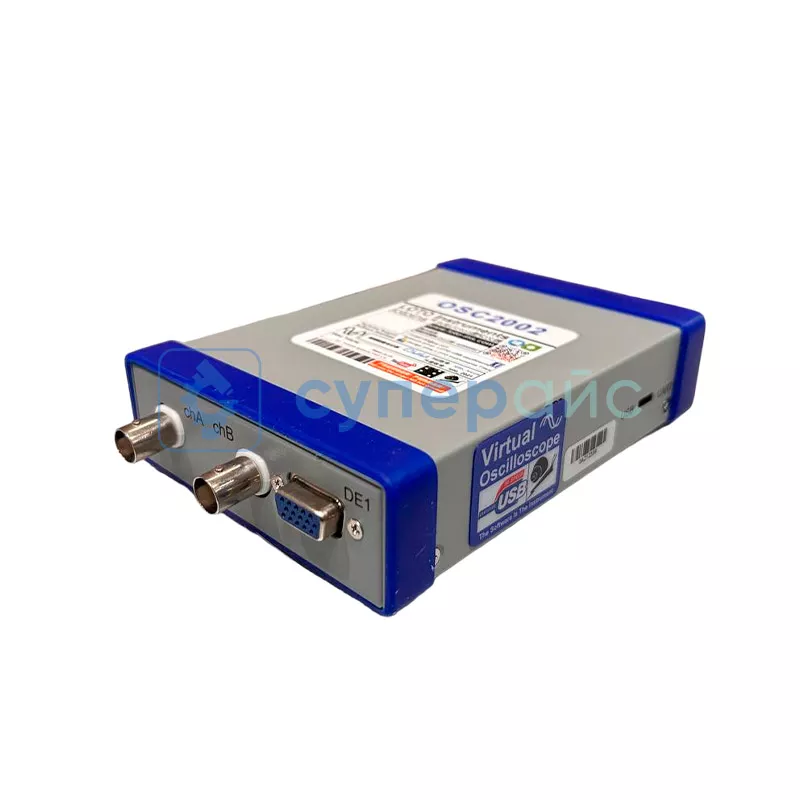

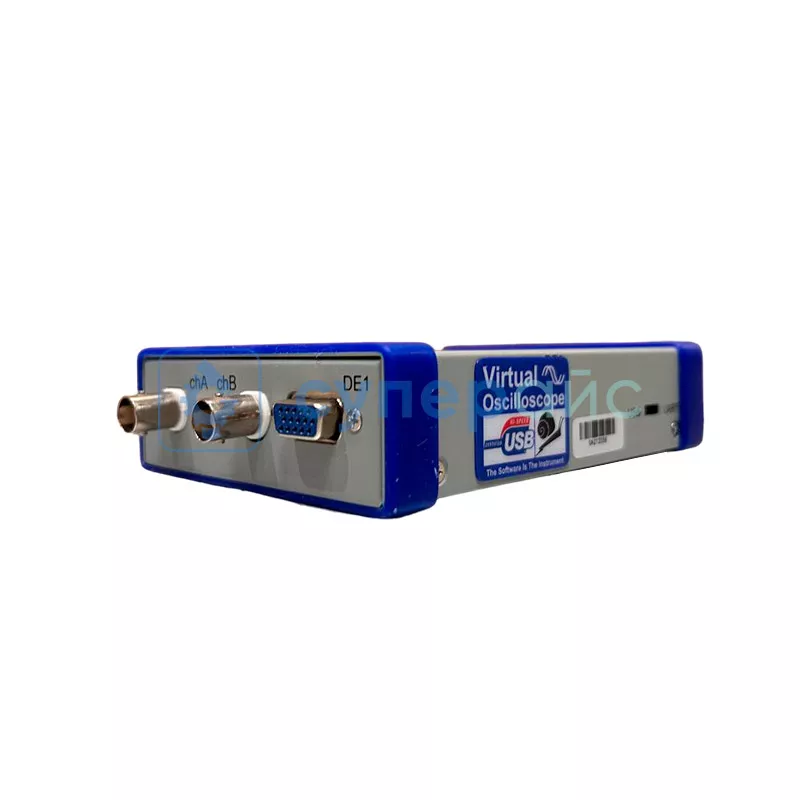

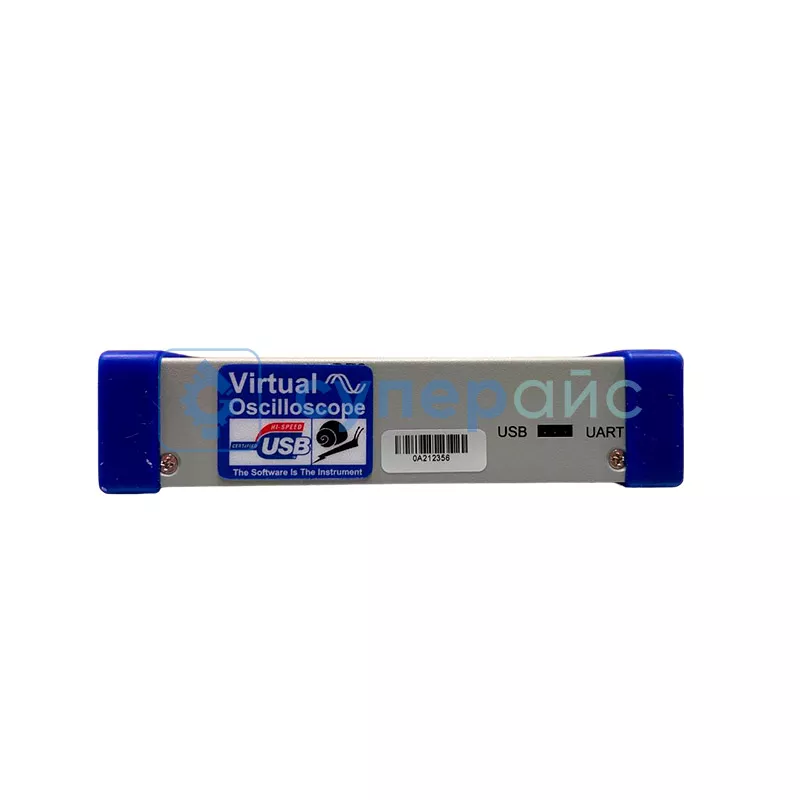

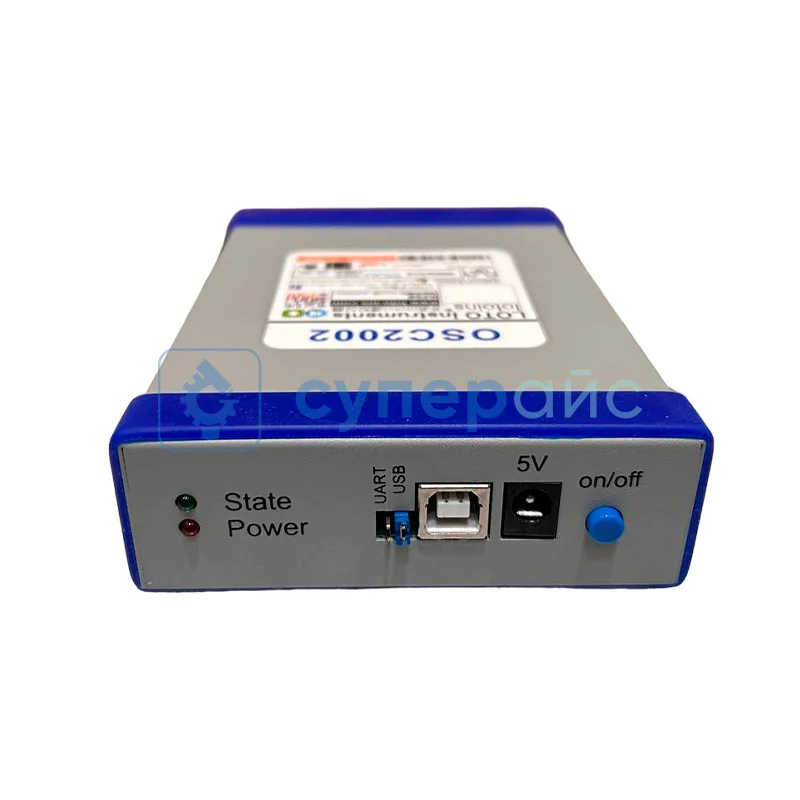

USB осциллограф-приставка LOTO OSC2002
Артикул (код товара): 6924
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
9 730 ₽
9 730 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 7 шт.
Артикул (код товара)
6924
Модель (серия)
OSC2002
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSC2002
Артикул (код товара)
6924
Модель (серия)
OSC2002
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Самописец
Самописец
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Описание LOTO Instruments OSC2002
Обратите внимание! Цвет корпуса осциллографа может отличаться, в зависимости от партии поставки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LOTO OSC2002
| Характеристики USB осциллографа | |||
|
Количество каналов |
2 | ||
|
Полоса пропускания |
50 МГц |
||
|
Частота дискретизации |
1 ГВыб / с |
||
| Входные характеристики | |||
|
Развязка входа |
DC, AC |
||
|
Входной импеданс |
1 МОм, 25 пФ |
||
|
Установка коэффициента затухания датчика |
1 Х, 10 Х | ||
|
Максимальное входное напряжение |
60 В (1 Х), 600 В (10 Х) |
||
| Горизонтальная система | |||
| Интерполяция | линейная или sin(x) / x | ||
|
Коэффициент развёртки |
5 нс / дел - 2 с / дел, в 21 диапазонах | ||
|
Глубина памяти |
64 КБ: ≤ 100 мс / дел 258 КБ: 200 мс / дел 645 КБ: 500 мс / дел 1 МБ: 1 с / дел 2 МБ: 2 с / дел |
||
| Вертикальная система | |||
|
Вертикальное разрешение |
8 - 13 бит | ||
| Входная чувствительность (10 делений) | 50 мВ / дел - 2 В / дел | ||
| Входной диапазон (1 Х) | ± 250 мВ / дел - 5 В / дел по полной шкале, в 6 диапазонах | ||
|
Диапазон вертикального смещения |
50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
||
| Система синхронизации | |||
| Режимы | по восходящему / нисходящему фронту | ||
| Тип | нет, одиночный, автоматический, нормальный | ||
| Захват осциллограмм до записи | 50% от размера захвата осциллограмм | ||
| Тип триггера | аппаратный | ||
| Поддержка внешнего триггера | есть | ||
| Система измерения | |||
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл, время нарастания, от пика к пику | ||
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается | ||
| FFT | 1024 - 16 КБ | ||
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман | ||
| Математические функции | А + В, А - В, А * В, X -Y | ||
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков | ||
| Запись и воспроизведение формы сигналов | |||
| Формат файла | *.oscxxx | ||
| Глубина записи | 50 - 450 кадров | ||
| Размер файла | 6 МБ - 20 ГБ | ||
| Регистратор данных | |||
| Интервал выборки | 1 сек - 1 ч | ||
| Длительность записи | 1 мин - 72 ч | ||
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. | ||
| Общие характеристики | |||
| Интерфейс | USB | ||
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% | ||
| Потребляемая мощность | 5 В, 248 - 279 мА | ||
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) | ||
| Поддерживаемые протоколы | UART / RS-232, I²C, CAN | ||
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима | ||
| Рабочая температура | от 0 ℃ до 40 ℃ | ||
| Температура хранения | от -20 ℃ до 60 ℃ | ||
| Габариты изделия | 153 х 93 х 23 мм | ||
| Габариты упаковки | 215 х 155 х 70 мм | ||
| Вес нетто | 210 г | ||
| Вес брутто | 660 г | ||
| Комплектация | USB осциллограф LOTO OSC2002 - 1 шт | ||
|
|
USB кабель - 1 шт щупы для осциллографа - 2 шт |
||
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Дифференциальный модуль изоляции LOTO IDM01 Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |
||

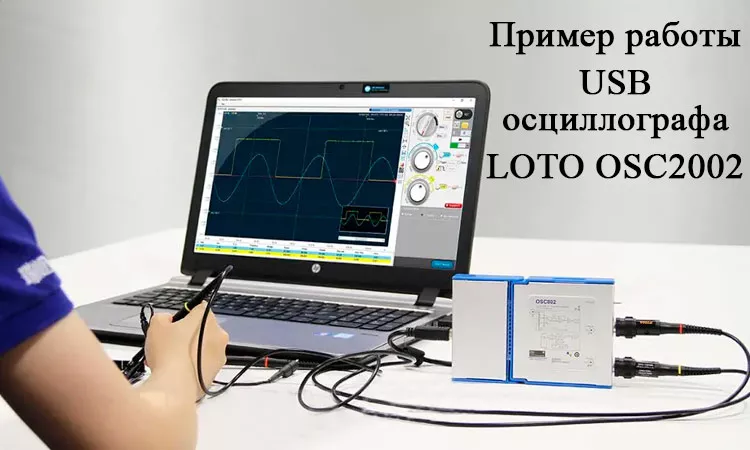

Осциллограф LOTO OSC2002

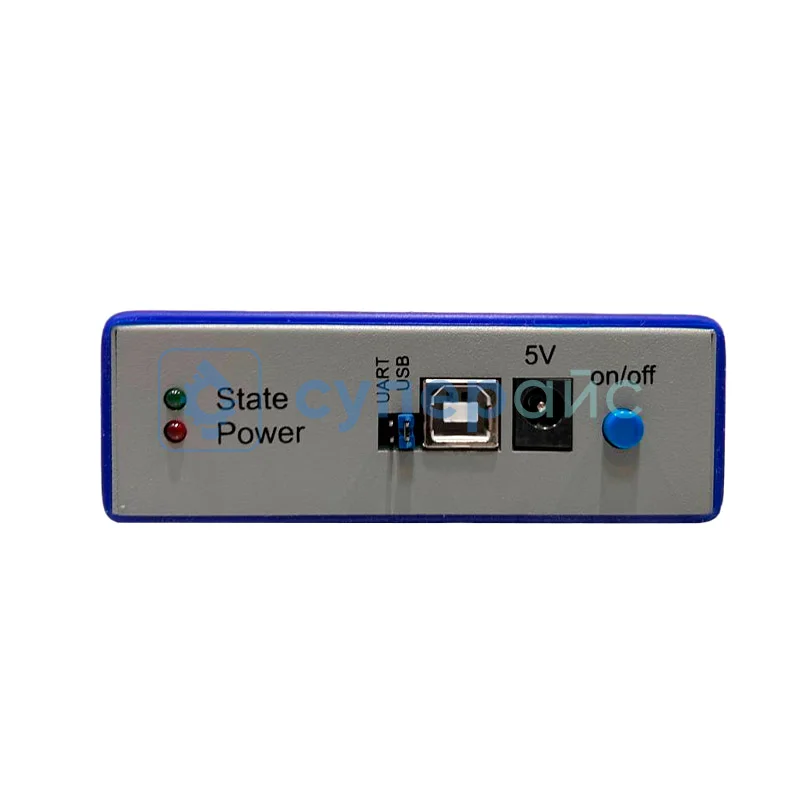

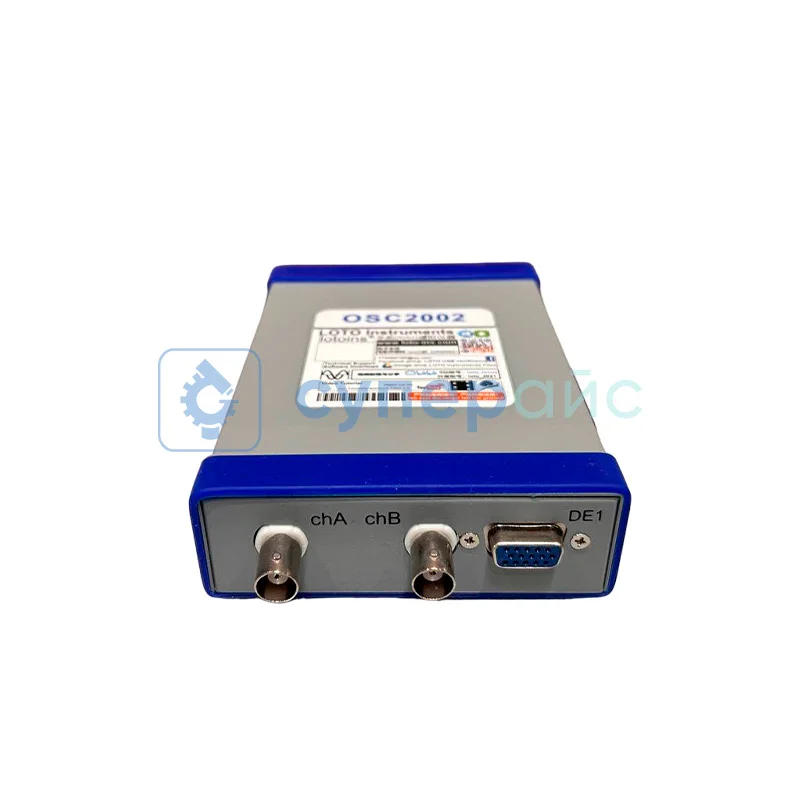

Прибор сделанный в виде небольшой измерительной приставки, которая подключается к персональному компьютеру или ноутбуку, при помощи USB или LAN интерфейса. После установки программного обеспечения, всё управление и измерения происходят через него.
Такой вид USB осциллографов широко используется в различных сферах, благодаря функциям ПО, доступному и простому управлению. Его можно использовать в промышленности, ремонте печатных плат, автоэлектрике и других областях.
OSC2002 помимо стандартных функций, может записывать и воспроизводить формы сигналов. Файл сохраняется в формате «.oscxxx», количество кадров видео и размер файла зависит от длительности и может достигать 450 кадров и 20 гигабайт.
В комплекте с устройством идёт USB кабель для подключения с ПК и два щупа для проверки и измерения электрических величин.
Документация и ПО LOTO Instruments OSC2002
Название
Язык
Версия
Размер и тип
Спецификация для USB осциллографа LOTO OSC2002
Язык:
Английский
Версия:
15.0
Размер и тип:
1.46 МБ,
PDF
Спецификация для USB осциллографа-приставки LOTO OSC2002
Язык:
Английский
Версия:
10.0
Размер и тип:
0.98 МБ,
PDF
Инструкция по эксплуатации программного обеспечения двухканального осциллографа LOTO OSC2002
Язык:
Английский
Версия:
5.6.0
Размер и тип:
3 МБ,
PDF
Инструкция по установке программного обеспечения USB осциллографа-приставки LOTO OSC2002
Язык:
Английский
Версия:
2.5.0
Размер и тип:
13.7 МБ,
RAR
RAR
Программное обеспечение для USB осциллографа-приставки LOTO OSC2002
Язык:
Английский
Размер и тип:
6.29 МБ,
RAR
RAR
Драйвер для USB осциллографа-приставки LOTO OSC2002
Язык:
Английский
Размер и тип:
14.6 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы LOTO Instruments OSC2002
Геннадий Орлов
26.01.2023 13:22:42
Неплохая приставка, на рабочем столе вообще места не занимает, достал, поработал, убрал в ящик. Намного удобнее настольного, если хватает полосы в 50 мегагерц, то и заморачиваться с другими не нужно.
SUPEREYES.RU
27.01.2023 15:31:49
Геннадий Орлов
Неплохая приставка, на рабочем столе вообще места не занимает, достал, поработал, убрал в ящик. Намного удобнее настольного, если хватает полосы в 50 мегагерц, то и заморачиваться с другими не нужно.
Неплохая приставка, на рабочем столе вообще места не занимает, достал, поработал, убрал в ящик. Намного удобнее настольного, если хватает полосы в 50 мегагерц, то и заморачиваться с другими не нужно.
Геннадий, здравствуйте!
Большое спасибо, за доверие к нашему продукту и что нашли возможность рассказать нам о своих впечатлениях! Уверены, ваш отзыв будет полезен и другим людям, которые думают над покупкой USB осциллографа LOTO OSC2002.
Рады, что прибор оправдал ваши ожидания и оказался удобным и комфортным в эксплуатации. Здорово, когда есть с чем сравнить и выбрать желаемый товар с соответствующими характеристиками.
Желаем вам интересных проектов! А мы всегда поддержим вас во всех начинаниях, предлагая удобные технические решения для реализации задуманного.
Надеемся, что наше сотрудничество будет долгим и продуктивным!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
