USB осциллограф-приставка PINTECH MSO5022
Код товара: 27701
Гарантия 12 месяцев
О товаре Вертикальное разрешение 8 бит
Количество каналов: 2 + 1
Полоса пропускания: 25 МГц
Частота дискретизации: 10 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Вертикальное разрешение 8 бит
Количество каналов: 2 + 1
Полоса пропускания: 25 МГц
Частота дискретизации: 10 МВыб/с
Технические характеристики PINTECH MSO5022
| Полоса пропускания | 25 МГц |
| Каналы | 2 + 1 |
| Частота выборки | 100 МВыб/с |
| Время нарастания (BNC типичное) | ≤ 14 нс |
| Горизонтальная шкала | 5 нс/дел ~ 100 с/дел, шаг 1 ~ 2 ~ 5 |
| Режим сбора данных | выборка, обнаружение пика, среднее значение |
| Длина записи | 5 Кб |
| Входная связь | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2%, 10 пФ ± 5 пФ параллельно |
| Погрешность времени задержки выборки | ±100 ppm |
| Точность интервала (полоса пропускания) |
однократное: ±(1 интервал выборки + 100 ppm x чтение + 0,6 нс) среднее ≥16: ±(1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Чувствительность по вертикали | 5 мВ/дел - 5 В/дел |
| Разрешение по вертикали | 8 бит |
| Максимальное входное напряжение | 40 В (DC + AC пиковое) |
| Коэффициент ослабления пробника | 1X, 10X, 100X, 1000X |
| Изоляция между каналами | 50 Гц: 100:1, 10 МГц: 40:1 |
| Интерполяция | sin(x) / x |
| Сдвиг по времени | ±10 делений |
| Низкочастотный отклик (AC, -3 дБ) | ≥ 5 Гц (BNC, -3 дБ) |
| Точность усиления по постоянному току | ±3% |
| Тип триггера | край, импульс, видео, наклон, альтернативное |
| Уровень триггера | внутренний: ±5 делений от центра экрана |
| точность уровня триггера | внутренний: ±0,3 деления |
| Время нарастания и спада | ≥ 20 нс |
| Подавление | 100 нс - 10 с |
| Линейная/полевая частота (Видео) | стандарт NTSC, PAL и SECAM |
| Режим срабатывания | авто, нормальный и одиночный |
| Измерение курсором | ΔV, ΔT |
| Автоматическое измерение | Vp-p, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, rise time, fall time, width, +width, -width, +duty, -duty, delay A → B↑, delay A → B↓ |
| Математика сигнала | +, -, ×, ÷, БПФ |
| Фигура Лиссажу | фазовая разница ±3 градуса |
| Общие характеристики | |
| Питание | 5 В, 1 А, ≤ 1,5 Вт |
| Интерфейс | USB 2.0, PassFail |
| Рабочая температура | 0 - 40°C |
| Влажность при эксплуатации | 0 - 90% |
| Габариты | 170 x 18 x 120 мм |
| Вес | 0,26 кг |
| Комплектация | осциллограф USB PINTECH MSO5022 - 1 шт |

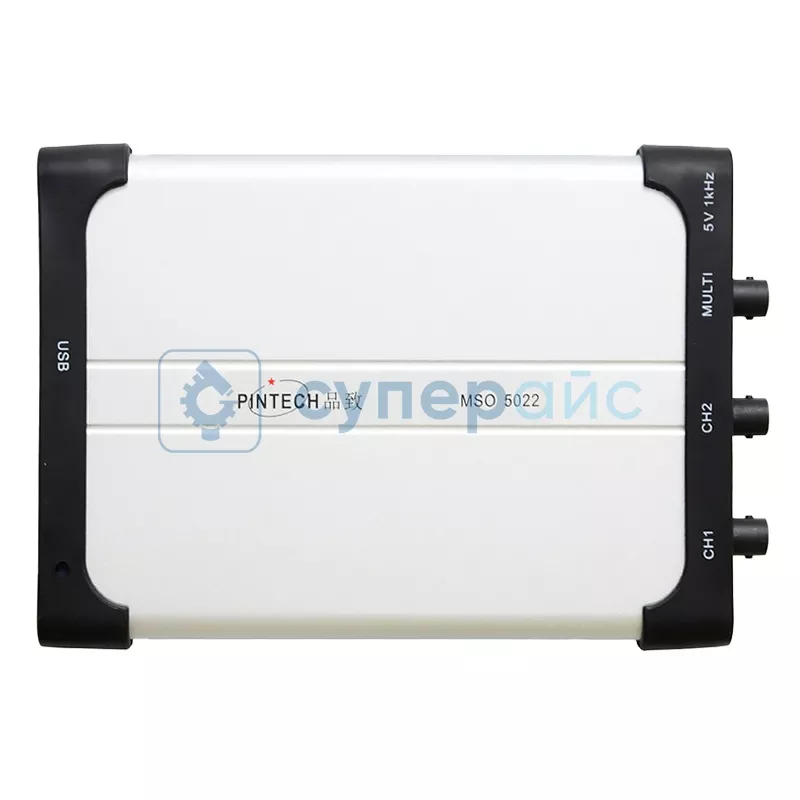

Осциллограф USB PINTECH MSO5022
Цифровой осциллограф приставка PINTECH MSO5022 представляет собой универсальную USB-модель осциллографа с полосой пропускания 25 МГц. Благодаря поддержке двух аналоговых и одного цифрового канала, прибор подходит для многих задач, включая измерение сигналов в лабораториях, образовательных учреждениях и инженерных проектах. Компактные размеры (170 × 18 × 120 мм) и вес всего 0,26 кг делают его комфортным для переноски.
Прибор гарантирует повышенную точность измерений благодаря частоте дискретизации до 100 МВыб/с и вертикальному разрешению 8 бит. Он поддерживает широкий набор автоматических функций, таких как измерение амплитуды, частоты, периода, времени нарастания и спада сигнала. Функция триггера (край, импульс, наклон, видео) позволяет фиксировать сигналы определённой формы, а математические операции (сложение, вычитание, умножение, деление) дают возможность анализа данных.
Подключение к ПК осуществляется через разъем USB 2.0, что предлагает быструю передачу данных и удобную работу через программу. Осциллограф также поддерживает отображение фигур Лиссажу, фазовый анализ и функции автоматического измерения. Для комфортной работы предусмотрены пробники с коэффициентом ослабления до 1000X и низкочастотный отклик (≥ 5 Гц).
USB модель осциллографа PINTECH MSO5022 находит применение в анализе сигналов, разработке электроники и обучении, где требуется точность и удобство. Его возможности делают его подходящим инструментом как для профессионалов, так и для начинающих инженеров.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
