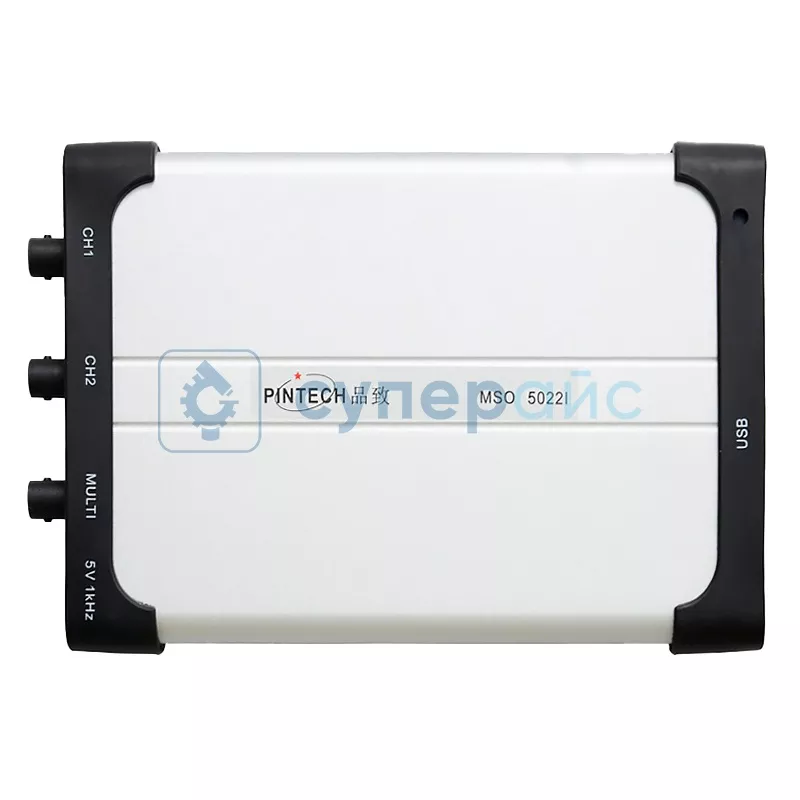

Портативный осциллограф PINTECH MSO5022I
15 580 ₽
15 580 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
27702
Модель (серия)
MSO5022I
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики PINTECH MSO5022I
Артикул (код товара)
27702
Модель (серия)
MSO5022I
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Вес (кг)
0,26
Сложность
2
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Автомобильная диагностика
Показать больше
Показать меньше
Описание PINTECH MSO5022I
Технические характеристики PINTECH MSO5022I
| Полоса пропускания | 25 МГц |
| Каналы | 2 + 1 |
| Частота выборки | 100 МВыб/с |
| Время нарастания (BNC типичное) | ≤ 14 нс |
| Горизонтальная шкала | 5 нс/дел ~ 100 с/дел, шаг 1 ~ 2 ~ 5 |
| Режим сбора данных | выборка, обнаружение пика, среднее значение |
| Длина записи | 5 Кб |
| Входная связь | DC, AC, GND |
| Входное сопротивление | 1 МОм ± 2%, 10 пФ ± 5 пФ параллельно |
| Погрешность времени задержки выборки | ±100 ppm |
| Точность интервала (полоса пропускания) |
однократное: ±(1 интервал выборки + 100 ppm x чтение + 0,6 нс) среднее ≥16: ±(1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Чувствительность по вертикали | 5 мВ/дел - 5 В/дел |
| Разрешение по вертикали | 8 бит |
| Максимальное входное напряжение | 400 В (DC + AC пиковое) |
| Коэффициент ослабления пробника | 1X, 10X, 100X, 1000X |
| Изоляция между каналами | 50 Гц: 100:1, 10 МГц: 40:1 |
| Интерполяция | sin(x) / x |
| Сдвиг по времени | ±10 делений |
| Низкочастотный отклик (AC, -3 дБ) | ≥ 5 Гц (BNC, -3 дБ) |
| Точность усиления по постоянному току | ±3% |
| Тип триггера | край, импульс, видео, наклон, альтернативное |
| Уровень триггера | внутренний: ±5 делений от центра экрана |
| точность уровня триггера | внутренний: ±0,3 деления |
| Время нарастания и спада | ≥ 20 нс |
| Подавление | 100 нс - 10 с |
| Линейная/полевая частота (Видео) | стандарт NTSC, PAL и SECAM |
| Режим срабатывания | авто, нормальный и одиночный |
| Измерение курсором | ΔV, ΔT |
| Автоматическое измерение | Vp-p, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, rise time, fall time, width, +width, -width, +duty, -duty, delay A → B↑, delay A → B↓ |
| Математика сигнала | +, -, ×, ÷, БПФ |
| Фигура Лиссажу | фазовая разница ±3 градуса |
| Общие характеристики | |
| Питание | 5 В, 1 А, ≤ 1,5 Вт |
| Интерфейс | USB 2.0, PassFail |
| Рабочая температура | 0 - 40°C |
| Влажность при эксплуатации | 0 - 90% |
| Габариты | 170 x 18 x 120 мм |
| Вес | 0,26 кг |
| Комплектация | осциллограф USB PINTECH MSO5022I - 1 шт |
