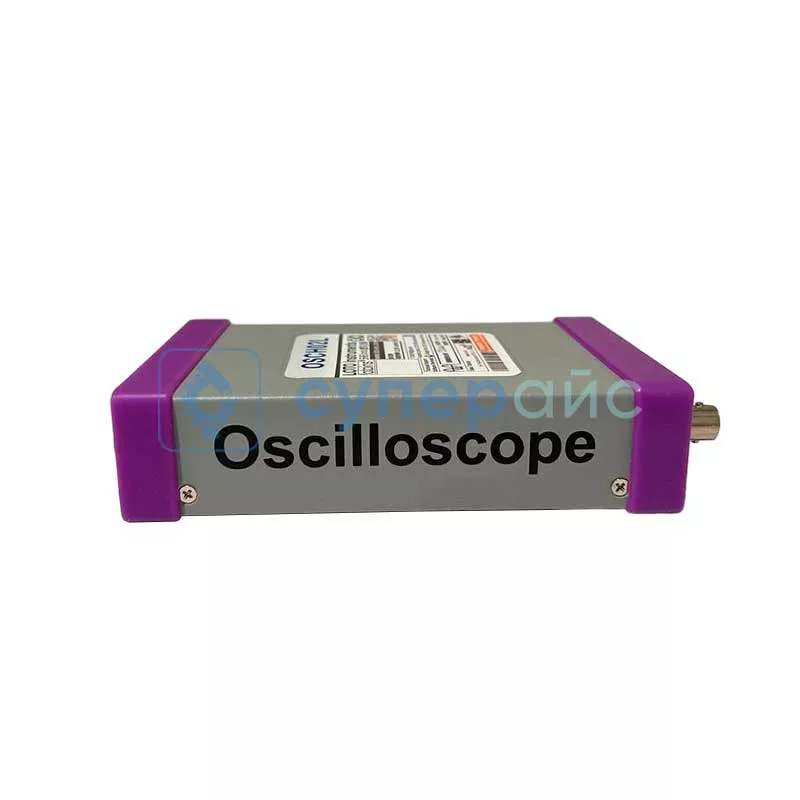

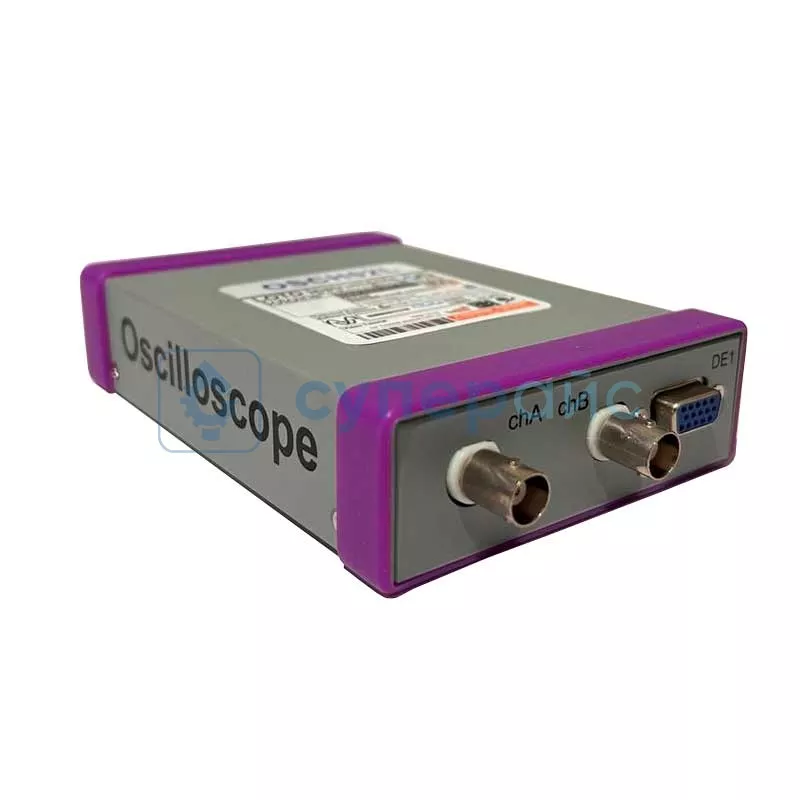

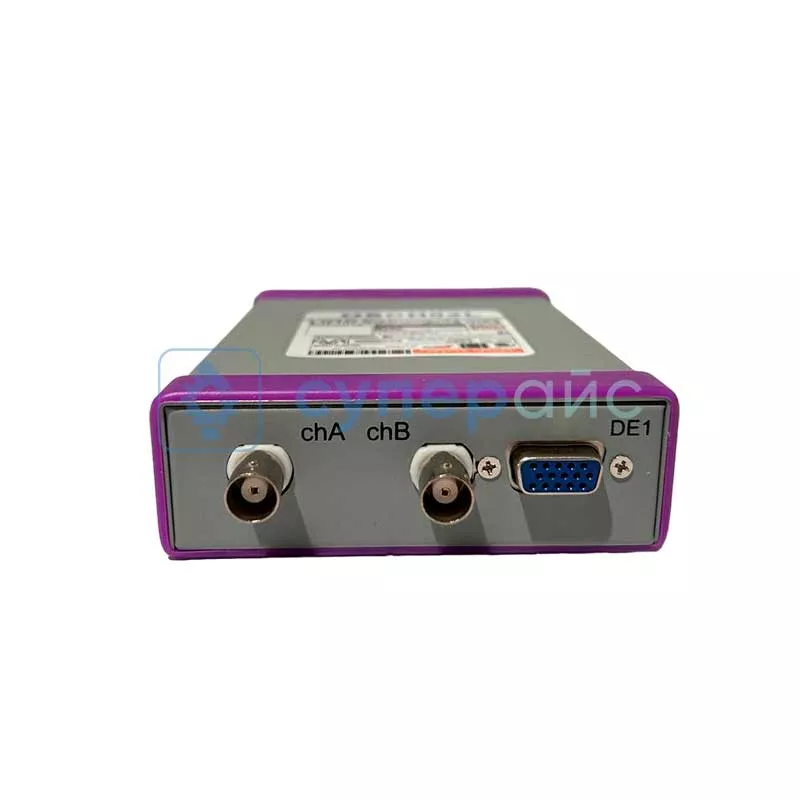

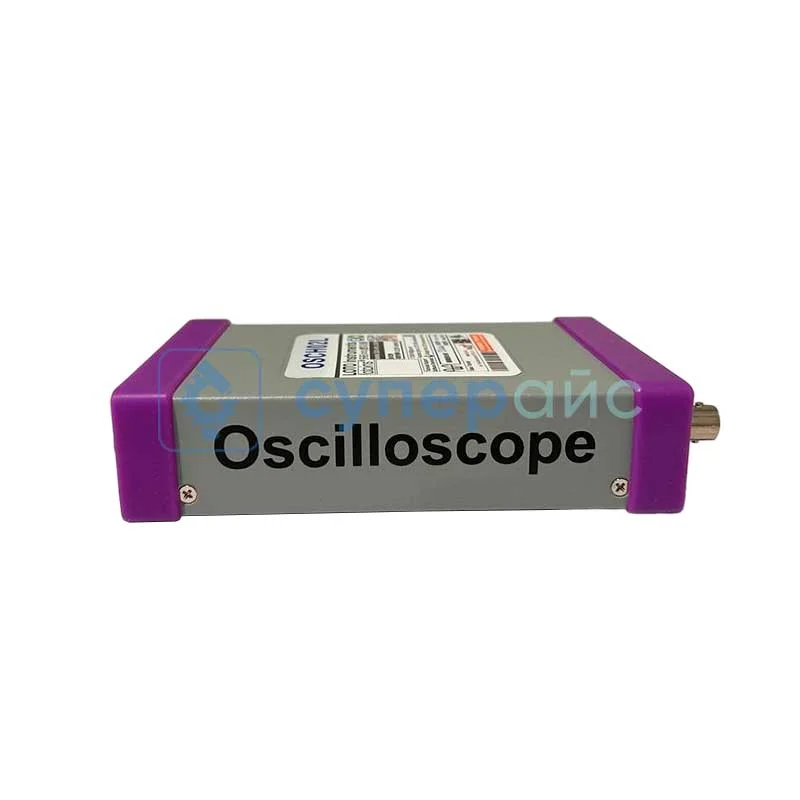

USB осциллограф LOTO OSCH02L с опцией логического анализатора
Артикул (код товара): 9949
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
23 240 ₽
23 240 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
9949
Модель (серия)
OSCH02L
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дистрибьютор LOTO Instruments в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSCH02L
Общие данные
Артикул (код товара)
9949
Производитель (бренд)
Модель (серия)
OSCH02L
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
60 В (1Х), 600 В (10Х)
Входные параметры
Развязка входа
DC, AC
Входное сопротивление
1 МОм
Входная ёмкость
25 пФ
Коэффициенты пробников
1 Х, 10 Х
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
20 мВ/дел – 2 В/дел
Система синхронизации
Базовые типы триггера
Edge, Pulse Width
Источник триггера
CH1–CH2
Горизонтальная система
Горизонтальная развёртка
5 нс/дел – 60 с/дел (32 диапазона)
Интерполяция
линейная или sin(x)/x
Система измерения
Автоматические измерения
максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, от пика к пику
Математические операции
A+B, A-B, A×B, X-Y
Анализатор спектра
FFT (1024–16 Кб), окна: прямоугольная, Хеннинг, Хэмминг, Блэкман
Встроенные функции и опции
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
CAN
RS485
UART
I²C
SPI
CAN
Общие характеристики

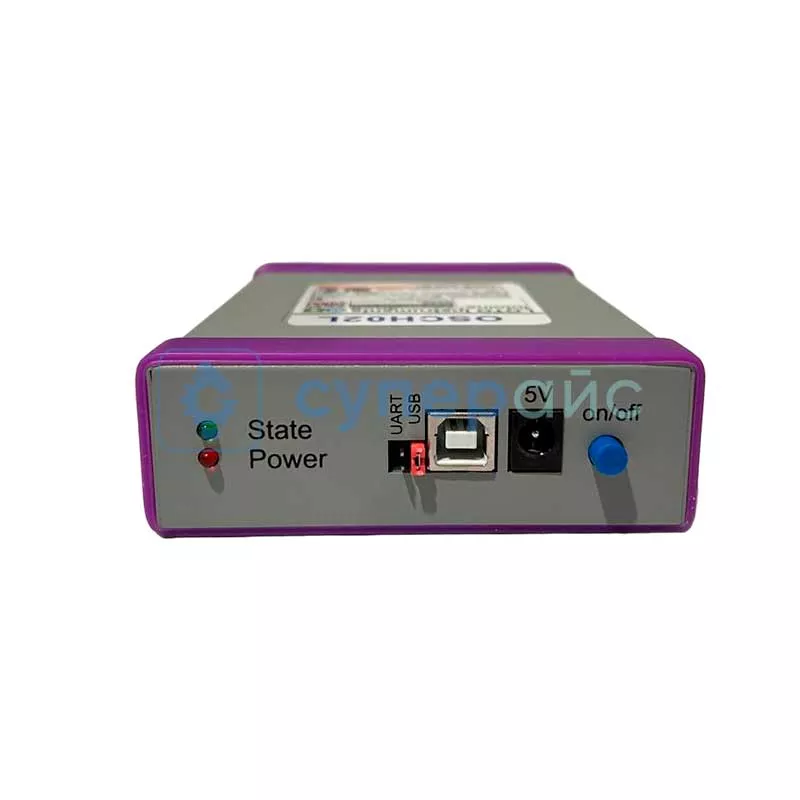

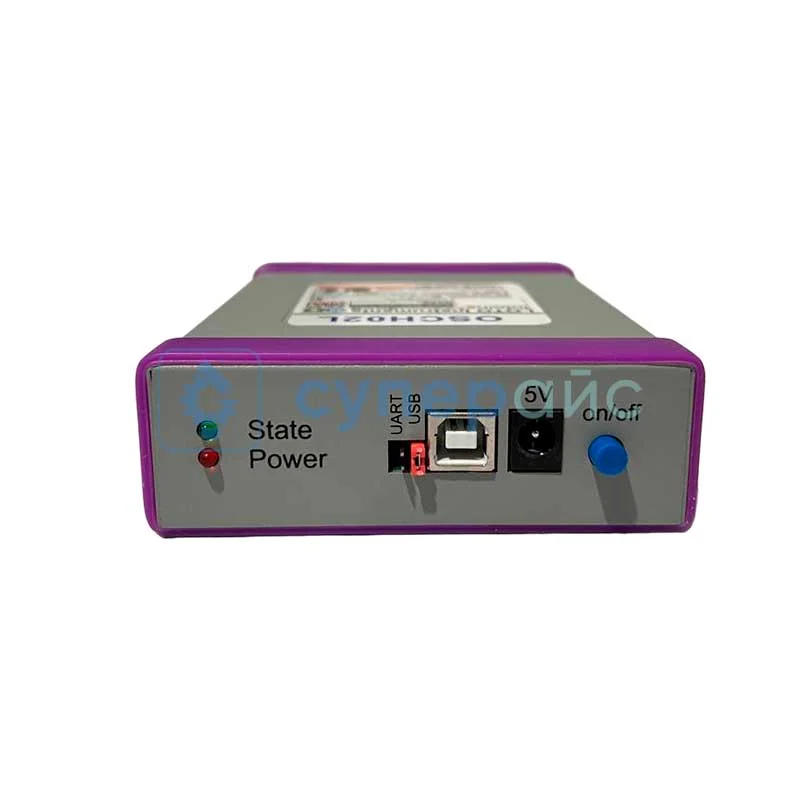

ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Рабочая температура
0 – 40 °C
Габариты и вес
Габариты прибора
153 x 93 x 23 мм
Габариты упаковки
215 x 155 x 70 мм
Вес нетто, кг
0,21
Вес брутто, кг
0,7

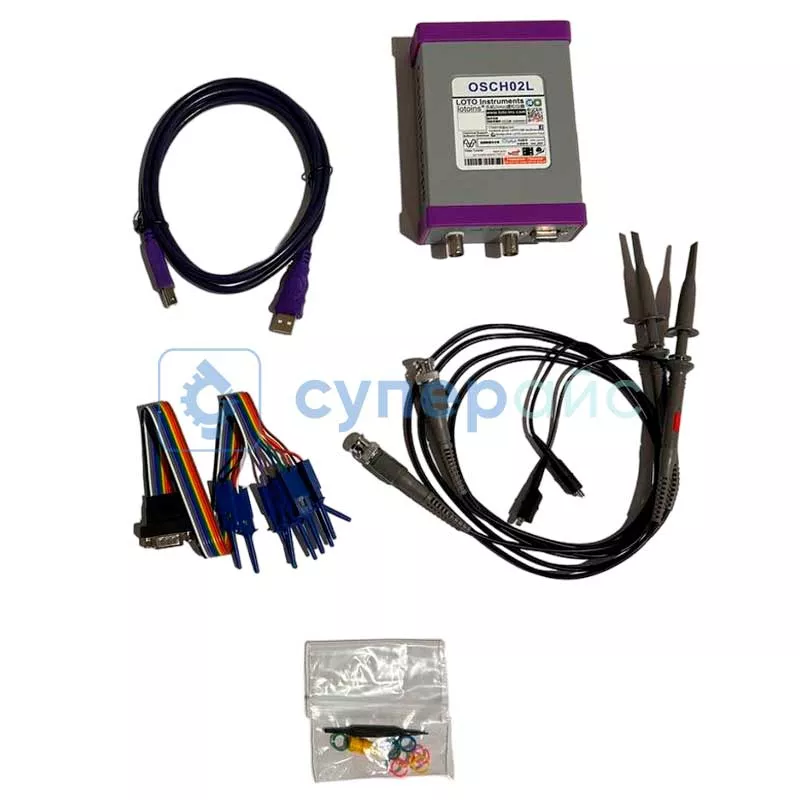

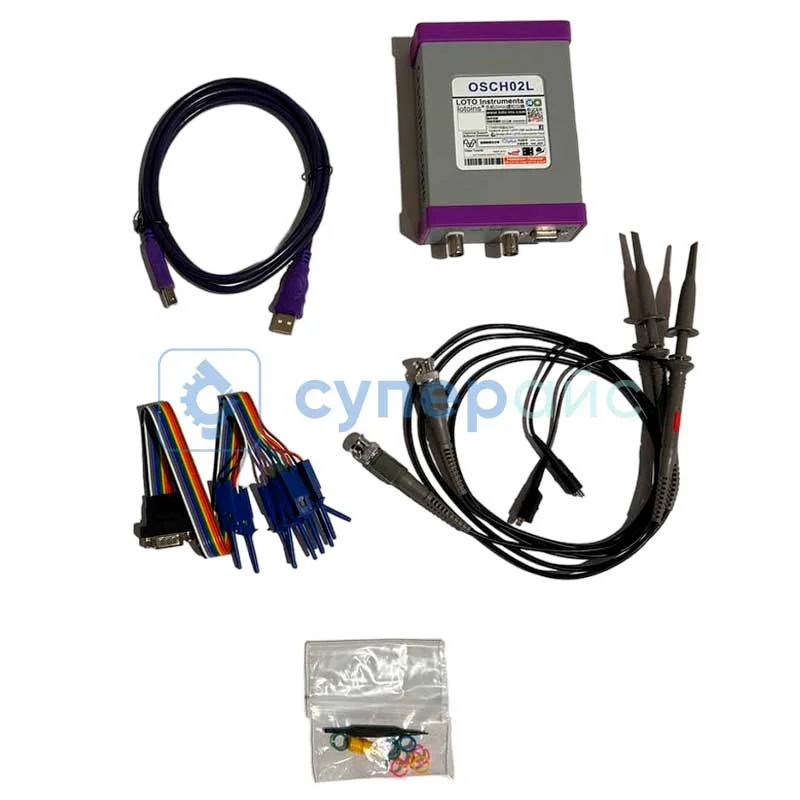

Комплектация
Комплектация
USB осциллограф LOTO OSCH02L- 1 шт
USB кабель - 1 шт
щупы для осциллографа - 2 шт
модуль логического анализатора - 1 шт
USB кабель - 1 шт
щупы для осциллографа - 2 шт
модуль логического анализатора - 1 шт
Совместимость
Описание LOTO Instruments OSCH02L
Осциллограф LOTO OSCH02L
Это решение для инженеров и энтузиастов. Прибор предоставляет вам большие возможности для анализа сигналов и удобство работы в одном компактном устройстве.
Функциональность и гибкость
Оснащённый логическим анализатором, осциллограф обеспечивает детальное отображение цифровых сигналов. С ним можно одновременно контролировать и анализировать два сигнала, а также проводить синхронные измерения и анализы. Благодаря широкому диапазону частоты дискретизации и развёртки, вы получите высококачественные данные, не упуская ни одной важной детали. Преимущества цифровой приставки-осциллографа для ПК:
- интегрированный логический анализатор для цифровых сигналов;
- двухканальный режим для одновременного контроля двух сигналов;
- высокая частота дискретизации для точных измерений;
- широкий диапазон развёртки для полного отображения сигналов;
- простое подключение через USB для удобства работы с компьютером или ноутбуком;
- портативный дизайн для мобильного использования.
Независимо от того, являетесь ли вы профессиональным электронщиком или студентом, этот USB осциллограф станет надёжным инструментом в вашей работе.
Часто задаваемые вопросы
Нужен ли отдельный компьютер для работы OSCH02L?
Да, USB-осциллограф работает в связке с ПК или ноутбуком: приставка оцифровывает сигнал, а программа строит осциллограмму на экране. Без компьютера прибор картинку не покажет. Заранее проверьте, что фирменное ПО поддерживает вашу операционную систему и версию. После установки драйвера прибор готов к работе за пару минут.
Чем USB-осциллограф отличается от настольного?
USB-модель не имеет своего экрана и опирается на компьютер, за счёт этого она компактнее и дешевле. Настольный прибор автономен и обычно быстрее по обработке. Для отладки за рабочим столом, где ПК всегда рядом, USB-формат закрывает большинство задач. Для дома и учёбы такой размен обычно себя оправдывает.
Хватит ли одного канала или нужны два?
Один канал подходит, когда достаточно смотреть форму одного сигнала. Два канала нужны, чтобы сравнивать вход и выход схемы или сверять фазы. Если планируете отлаживать сигнальные цепи и логику, берите двухканальный вариант, он заметно расширяет круг задач. Так вы охватите больше сценариев отладки без второй покупки.
Что важнее - полоса пропускания или частота дискретизации?
Обе величины связаны: полоса задаёт предельную частоту сигнала, а дискретизация - точность прорисовки его формы. Для медленных сигналов хватит скромных значений, для быстрых импульсов нужен запас по обоим параметрам. Ориентируйтесь на реальные частоты сигналов, с которыми работаете. Запас по этим параметрам лишним практически не бывает.
Документация и ПО LOTO Instruments OSCH02L
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации программного обеспечения осциллографа LOTO OSCH02L
Язык:
Русский
Размер и тип:
1,91 МБ,
PDF
Спецификация для цифрового USB осциллографа LOTO OSCH02L
Язык:
Английский
Версия:
15.0
Размер и тип:
1 МБ,
PDF
Инструкция по эксплуатации программного обеспечения цифрового USB осциллографа LOTO OSCH02L
Язык:
Английский
Версия:
5.6.0
Размер и тип:
3 МБ,
PDF
Программное обеспечение для цифрового USB осциллографа LOTO OSCH02L
Язык:
Английский
Размер и тип:
6.29 МБ,
RAR
RAR
Драйвер для цифрового USB осциллографа LOTO OSCH02L
Язык:
Английский
Размер и тип:
14.6 МБ,
RAR
RAR
Показать больше
Показать меньше
