Универсальный USB осциллограф LOTO OSCH02X
Артикул (код товара): 9985
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
17 729 ₽
17 729 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
9985
Модель (серия)
OSCH02X
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики LOTO Instruments OSCH02X
Артикул (код товара)
9985
Модель (серия)
OSCH02X
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
CAN
RS485
UART
I²C
SPI
CAN
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Возм. сохранения осциллограмм
ИПД (Interfaces / Inputs and Outputs)
USB
BNC
BNC
Показать больше
Показать меньше
Описание LOTO Instruments OSCH02X
Технические характеристики LOTO OSCH02X
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 60 В (1 Х), 600 В (10 Х) |
| Горизонтальная система | |
| Интерполяция | линейная или sin(x) / x |
| Коэффициент развёртки | 5 нс / дел - 60 с / дел, в 32 диапазонах |
| Глубина памяти |
64 Кб: ≤ 50 мс / дел 258 Кб: 200 мс / дел 645 Кб: 500 мс / дел 2 Мб: 1 с / дел 8 Мб: 2 с / дел 10 Мб: 10 с / дел 20 Мб: 20 с / дел 30 Мб: 30 с / дел 40 Мб: 40 с / дел 50 Мб: 50 с / дел 60 Мб: 60 с / дел |
| Вертикальная система | |
| Вертикальное разрешение | 8 - 13 бит |
| Входная чувствительность (10 делений) | 20 мВ / дел - 2 В / дел |
| Входной диапазон (1 Х) | ± 100 мВ / дел - 5 В / дел по полной шкале, в 7 диапазонах |
| Диапазон вертикального смещения |
20 мВ / дел - 2 мВ / дел 50 мВ / дел - 5,8 мВ / дел 100 мВ / дел - 8 мВ / дел 200 мВ / дел - 22 мВ / дел 500 мВ / дел - 38,8 мВ / дел 1 В / дел - 88,2 мВ / дел |
| Система синхронизации | |
| Тип триггера | по восходящему / нисходящему фронту в зависимости от уровня запуска, ширина импульса |
| Режим триггера | нет, одиночный, автоматический, нормальный |
| Захват осциллограмм до записи | 1% - 99% от размера захвата осциллограмм |
| Система измерения | |
| Автоматические измерения | максимум, минимум, среднее, среднеквадратичное значение, частота, период, положительная ширина импульса, отрицательная ширина импульса, коэффициент заполнения, время нарастания, значение от пика к пику |
| Отображение частотных характеристик | сканирование частоты, запись частоты процесса, данных увеличения и построение кривой частотной характеристики |
| Кривая статистических измерений | автоматические измеряемые величины могут быть нанесены на график для статистики и анализа |
| Функция Pass/Fail | возможность установки верхнего и нижнего предела измерения, сигнализация о неисправности для измеренного сигнала |
| Глубокие измерения | с помощью этой функции точка возрастания формы сигнала автоматически нумеруется и маркируется, а разность времени между двумя соседними числами автоматически отображается |
| FFT | 1024 - 16 Кб |
| FFT оконная функция | прямоугольная, Хеннинг, Хэмминг, Блэкман |
| Математические функции | А + В, А - В, А * В, X -Y |
| Режим сбора данных | нормальный режим / режим высокого разрешения / режим обнаружения пиков |
| Запись и воспроизведение формы сигналов | |
| Формат файла | *.oscxxx |
| Глубина записи | 50 - 450 кадров |
| Размер файла | 6 Мб - 20 Гб |
| Регистратор данных | |
| Интервал выборки | 1 сек - 1 ч |
| Длительность записи | 1 мин - 72 ч |
| Сравнительная ссылка | поддержка импорта изображения в форме волны и сравнения в реальном времени. Он может импортировать изображения формы сигнала, устанавливать уровень и прозрачность, перемещаться вверх и вниз, увеличивать и уменьшать по горизонтали и увеличивать длину. |
| Модуль логического анализатора | |
| Количество каналов | 6 |
| Уровень | TTL |
| Низкое входное напряжение | 0 - 0,8 В |
| Высокое входное напряжение | 2 - 3,3 В |

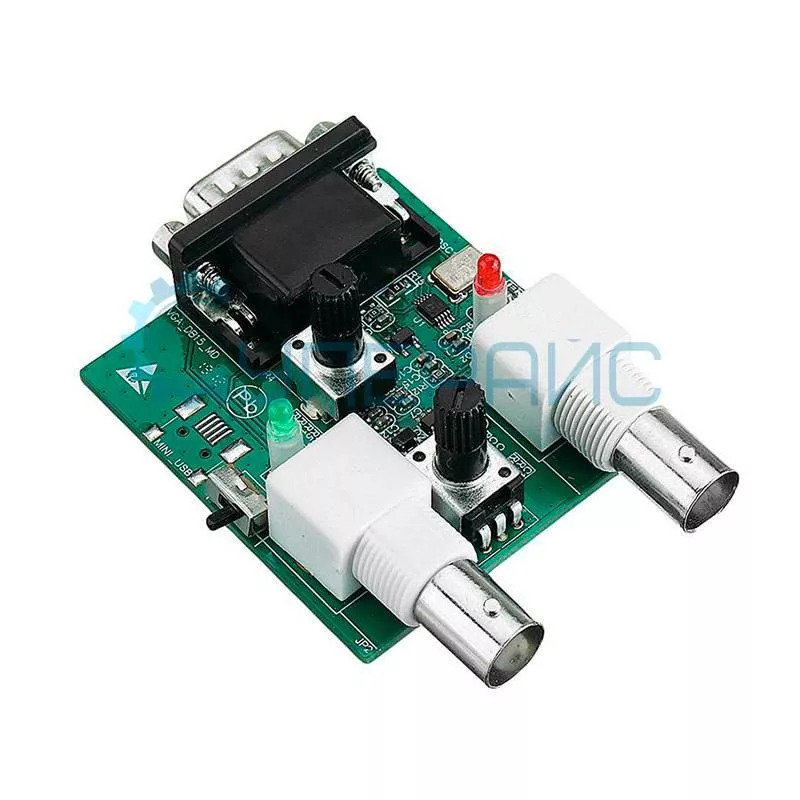

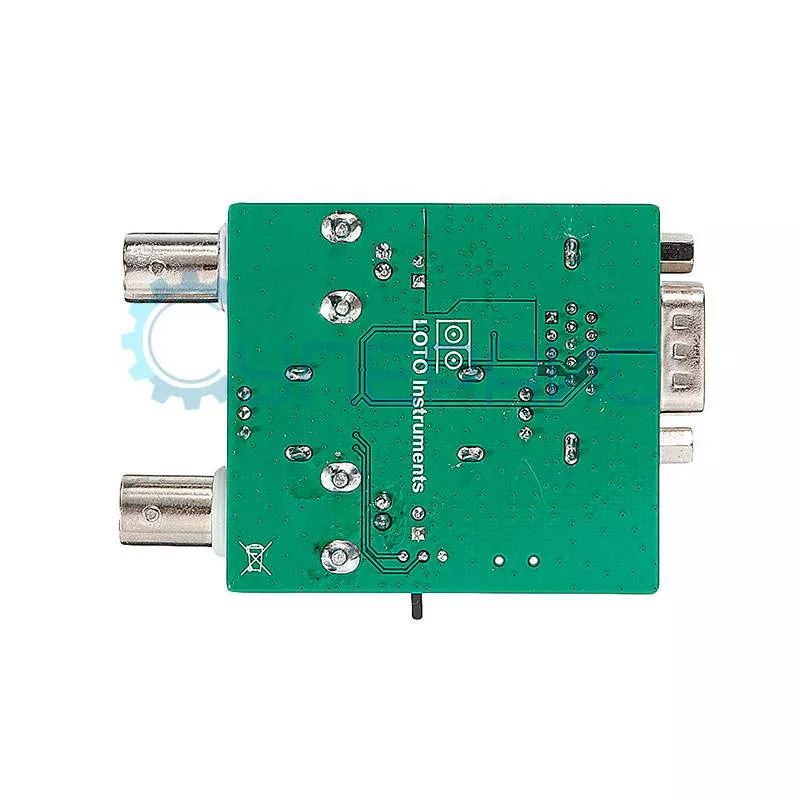

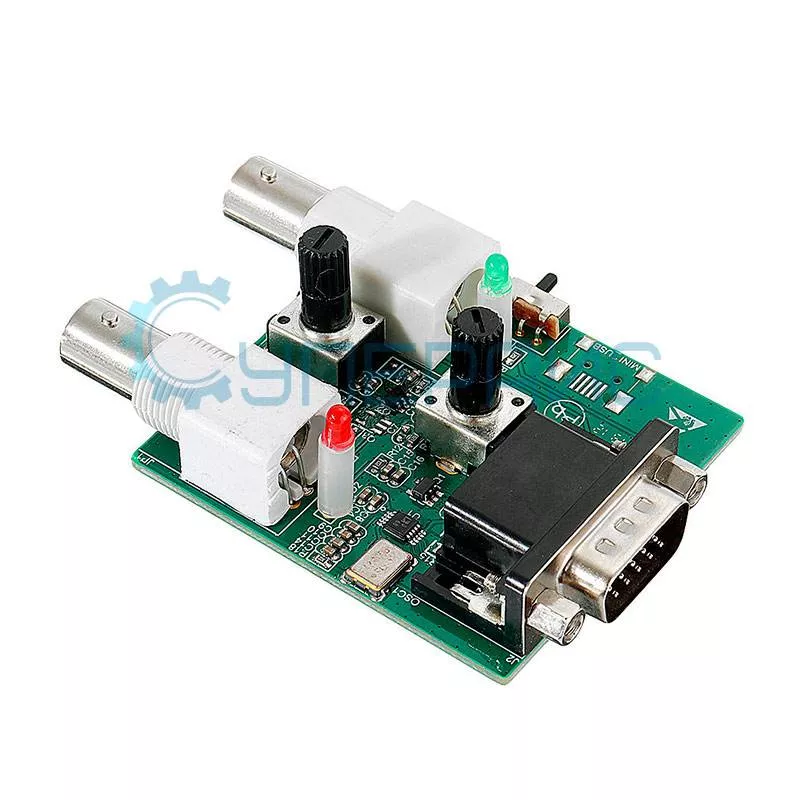

| Модуль генератора сигналов | |
| Количество каналов | 1 |
| Полоса пропускания | 13 МГц |
| Выходной сигнал | синусоидальный, треугольный, прямоугольный |
| Амплитудный диапазон | 0 - 4 В |
| Амплитудное разрешение | 50 мВ |
| Амплитудный шум | 40 мВ - 80 мВ |
| Частотный диапазон |
синусоидальная волна: 1 Гц - 13 МГц треугольная волна: 1 Гц - 8 МГц прямоугольная волна: 1 Гц - 1 МГц |
| Диапазон смещения постоянного тока | 0 - 4 В |
| Разрешение смещения постоянного тока | 100 мВ |
| Автоматическая развертка частоты | с помощью поддержки ПО |
| Стабильность на выходе | выход стабилен через 30 секунд после включения питания |
| Общие характеристики | |
| Интерфейс | USB |
| Формат сохранения данных | txt, csv, excel, oscxxx, jpg |
| Опорный выход | 1 кГц, 1.5 В, прямоугольный выход с рабочим циклом 50% |
| Потребляемая мощность | 5 В, 248 - 279 мА |
| Поддержка программного обеспечения | Windows XP, 7, 8.1, 10 (32 и 64 бита) |
| Поддерживаемые протоколы | UART, RS-232 / 485 / 422, I²C, CAN, SPI |
| Пользовательские зонды | поддержка двухточечной калибровки любого текущего зажима |
| Рабочая температура | от 0 ℃ до 40 ℃ |
| Температура хранения | от -20 ℃ до 60 ℃ |
| Габариты | 153 х 93 х 23 мм |
| Габариты упаковки | 215 x 155 x 70 мм |
| Вес нетто | 210 г |
| Вес брутто | 821 г |

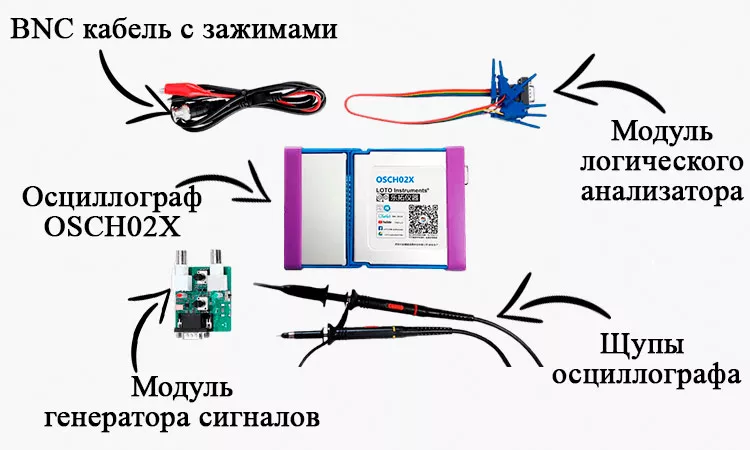

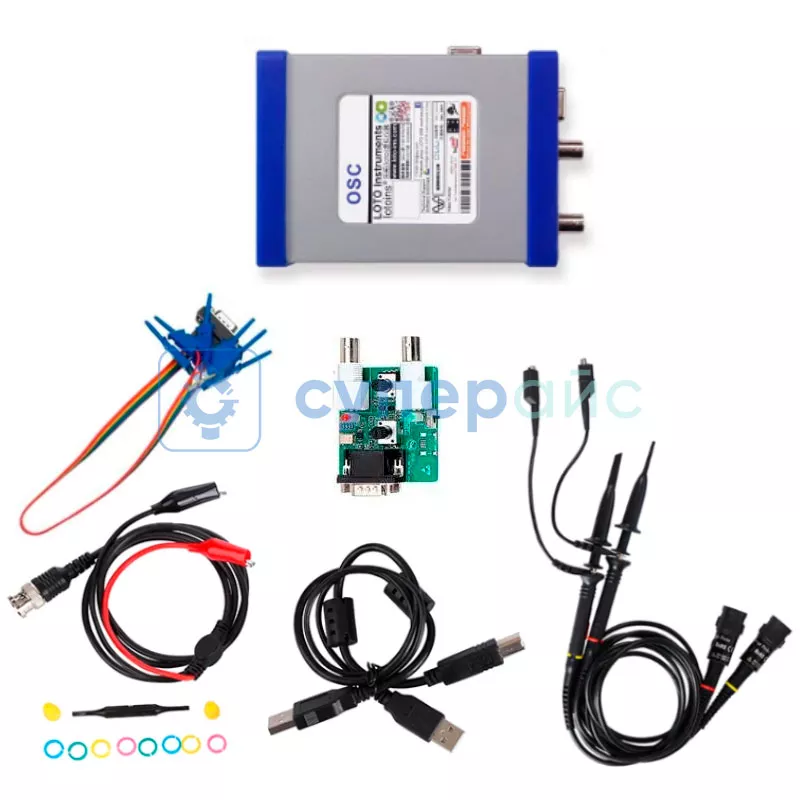

| Комплектация |
USB осциллограф LOTO OSCH02X - 1 шт USB кабель - 1 шт щупы для осциллографа - 2 шт модуль логического анализатора - 1 шт модуль генератора сигналов - 1 шт BNC кабель с зажимами - 1 шт |
| Совместимость |
Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием Дифференциальный модуль изоляции LOTO IDM01 Токовый пробник LOTO AC100A Дифференциальный токовый пробник LOTO C30A |

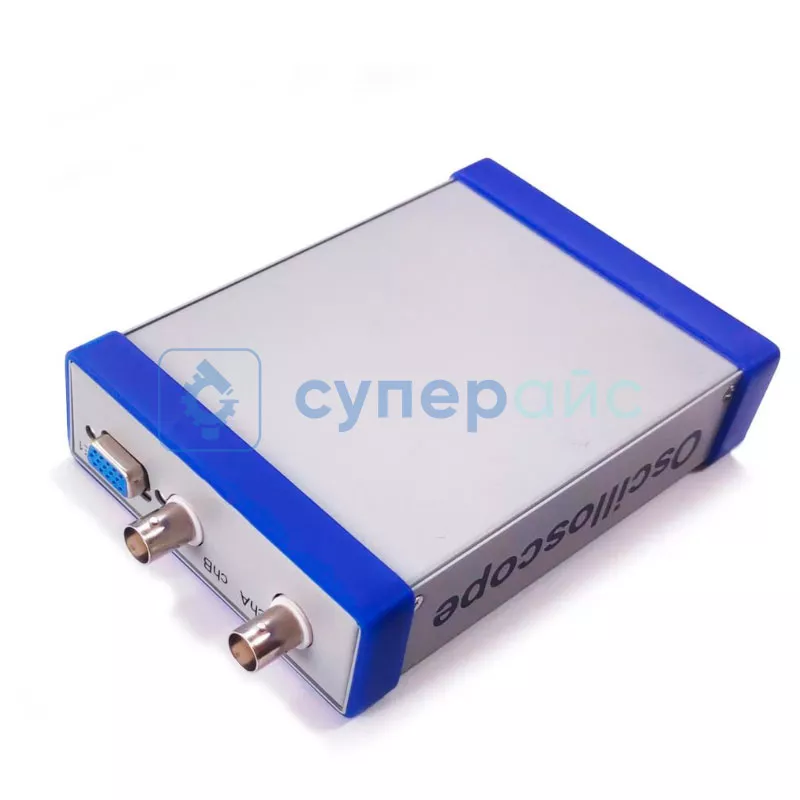

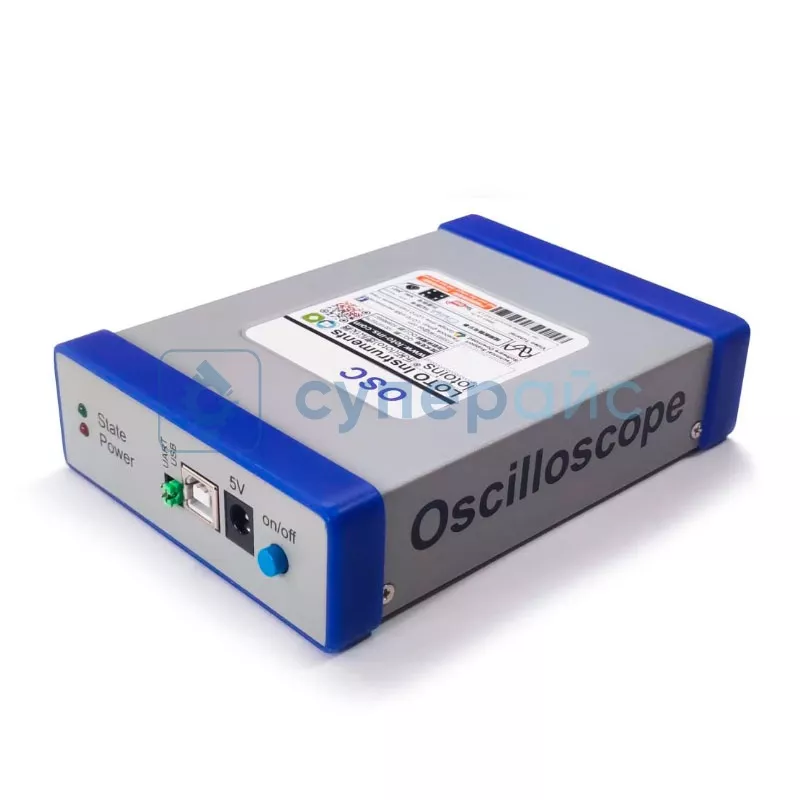

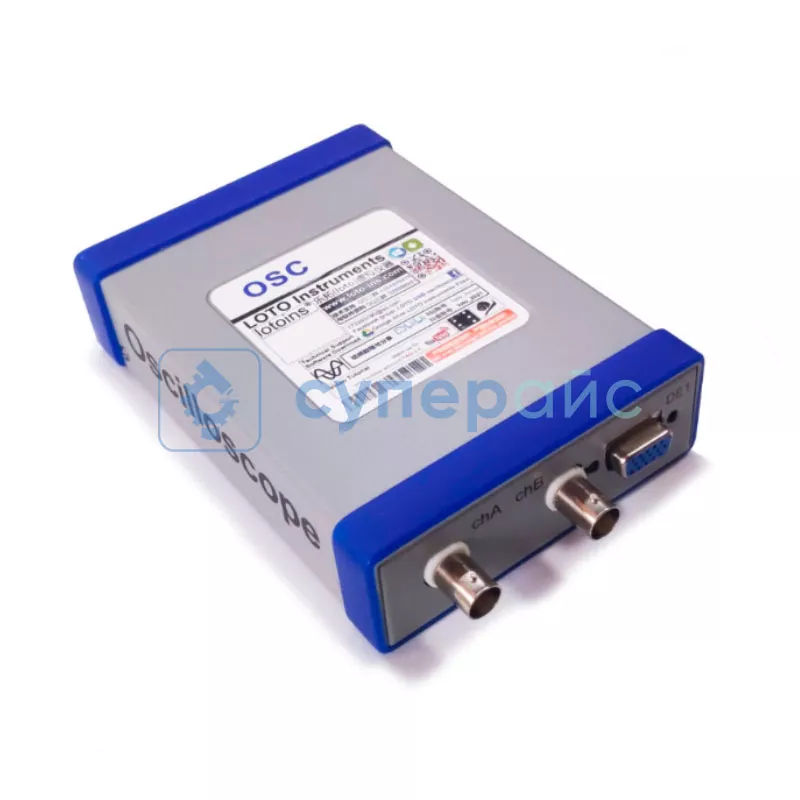

Портативный осциллограф LOTO OSCH02X
Ручной измерительный прибор для подключения к компьютеру, обладает параметрами, не уступающими моделям со встроенным дисплеем и большей мобильностью. Основное – это максимальная частота дискретизации, достигающая 1000 МВыб/с, пропускной способностью на вход до 100 МГц.
Корпус осциллографа сделан в небольшом формате, имеет два канала с разъёмами BNC, вход для USB кабеля и 2 входа для модулей генератора и анализатора. При их подключении прибор может работать, как одноканальный генератор сигналов и шестиканальный логический анализатор.
Для полноценной работы устройства в комплекте с осциллографом идёт кабель USB, BNC кабель, два модуля и два щупа для измерений. Помимо элементов в комплектации, на сайте можно подобрать дополнительные пробники, модули, кабели совместимые с моделью LOTO OSCH02X.
Документация и ПО LOTO Instruments OSCH02X
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации программного обеспечения осциллографа LOTO OSCH02X
Язык:
Русский
Размер и тип:
1,92 МБ,
PDF
Спецификация для универсального USB осциллографа LOTO OSCH02X
Язык:
Английский
Версия:
15.0
Размер и тип:
1 МБ,
PDF
Инструкция по эксплуатации программного обеспечения универсального USB осциллографа LOTO OSCH02X
Язык:
Английский
Версия:
5.6.0
Размер и тип:
3 МБ,
PDF
Драйвер для универсального USB осциллографа LOTO OSCH02X
Язык:
Английский
Размер и тип:
14.6 МБ,
RAR
RAR
Программное обеспечение для универсального USB осциллографа LOTO OSCH02X
Язык:
Английский
Размер и тип:
6.29 МБ,
RAR
RAR
Показать больше
Показать меньше
