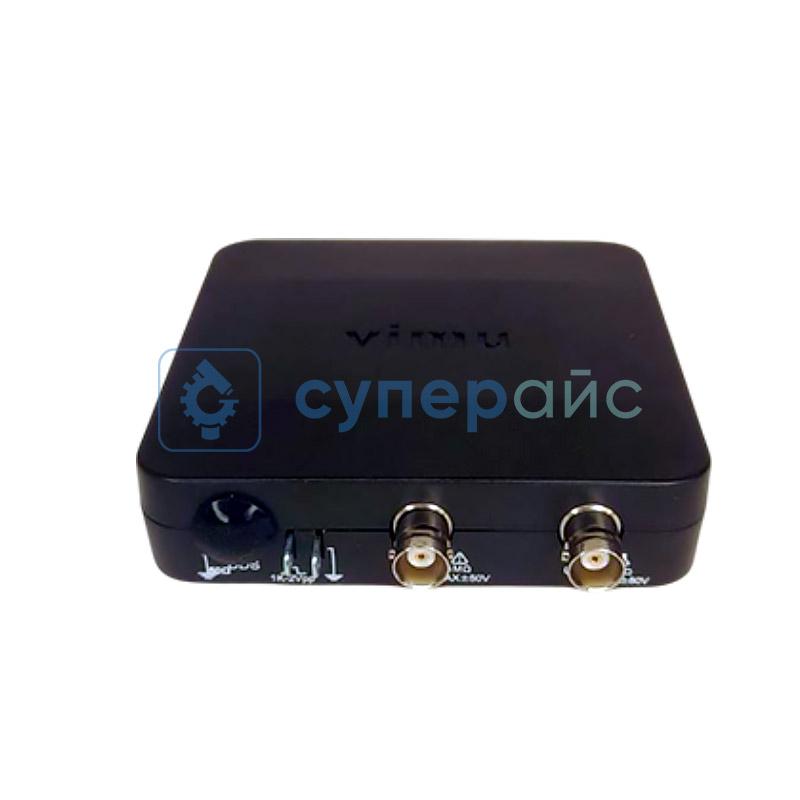

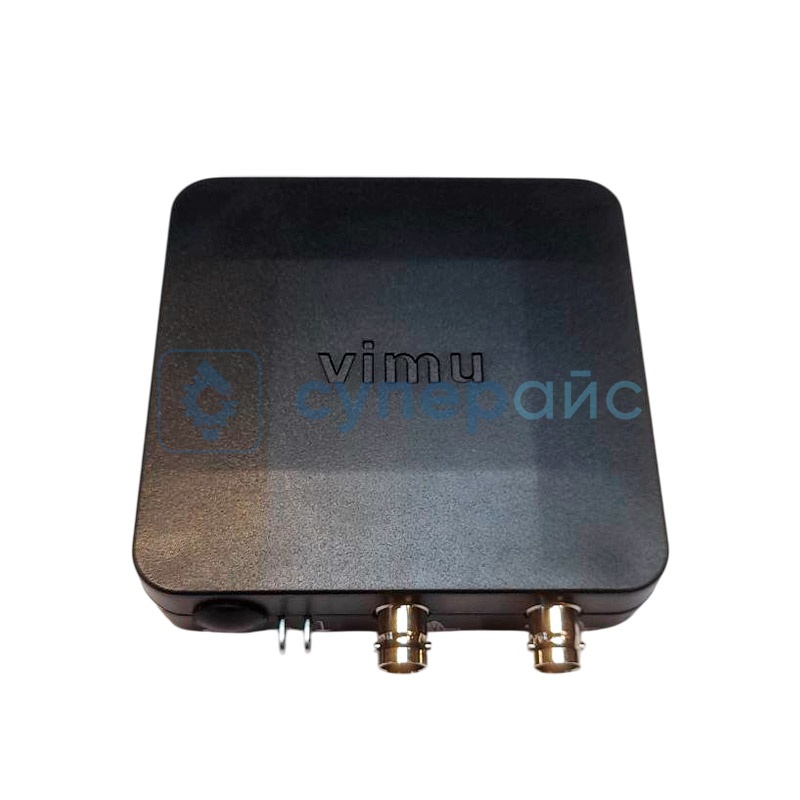

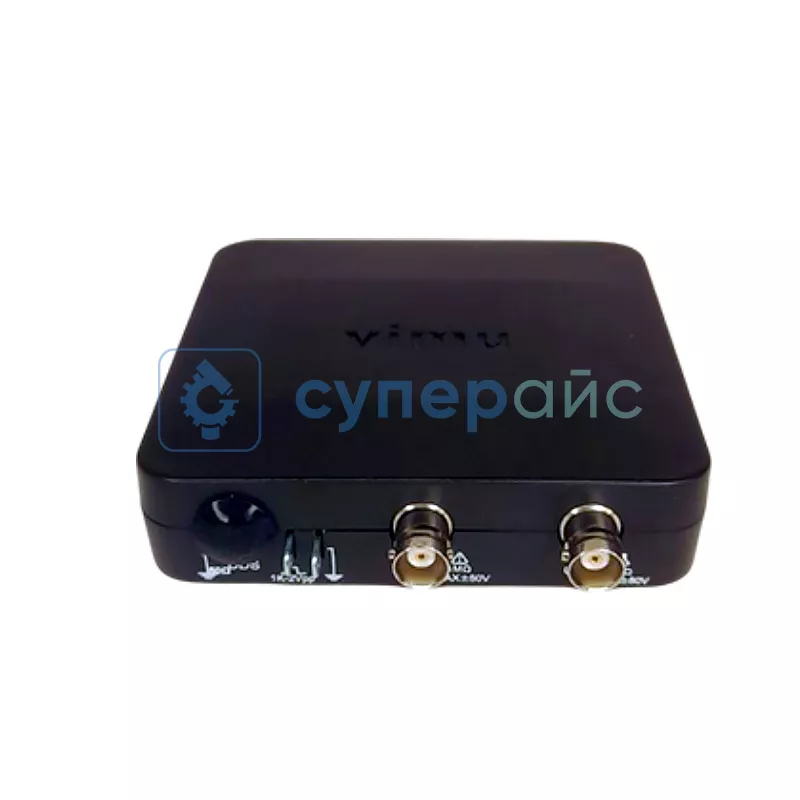

Портативный осциллограф VIMU MSO20AL 32M
Артикул (код товара): 22783
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
8 970 ₽
8 970 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 6 шт.
Артикул (код товара)
22783
Модель (серия)
MSO20AL
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики VIMU MSO20AL
Артикул (код товара)
22783
Модель (серия)
MSO20AL
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
UART
SPI
LIN
CAN
SPI
LIN
CAN
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор протоколов
Вес (кг)
0,5
Сложность
2
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Показать больше
Показать меньше
Описание VIMU MSO20AL
Технические характеристики VIMU MSO20AL 32M
| Параметры осциллографа | |
| Количество каналов | 2 |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 200 МВыб / с |
| Развязка входа | DC, AC |
| Диапазон напряжения |
- 12 В - 12 В (датчик X1) -120 В - 120 В (зонд X10) |
| Глубина записи | 32 Мб |
| Вертикальное разрешение | 8 бит |
| Режимы триггера | без триггера, нарастающий и ниспадающий фронт, импульс, импульс |
| Режим запуска | автоматический, нормальный, однократный |
| Уровень срабатывания | регулируемый |
| Чувствительность триггера | на 0,1 - 1,0 деление |
| БПФ | |
| Ссылка | V, dBV, dBmV, dBmW, dBu |
| Точки данных | 8 - 1048576 |
| Измерение | гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR |
| Функция окна | 18 функций |
| Способ отображения | амплитуда, среднее значение, пиковое удержание |
| Координаты по оси x | линейные, логарифмические |
| Фильтр | |
| Каналы | 2 |
| Тип фильтра | метод функции окна FIR, метод выборки частоты FIR, IIR |
| Типы окон FIR | 18 окно |
| Типы IIR | Баттерворт, Чебышев I, Чебышев II, Эллипс |
| Самописец | |
| Канал | общие каналы осциллографа |
| Частота дискретизации | 1 K - 20 МГц (1, 2, 5 шагов) |

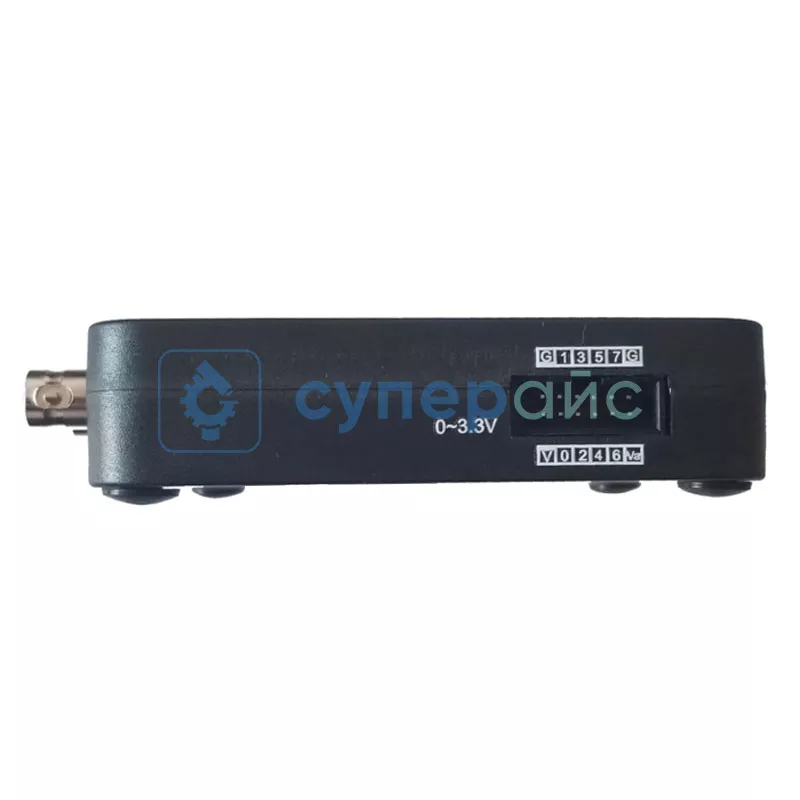

| Логический анализатор | |
| Канал | 8 |
| Частота дискретизации | 200 МГц |
| Опорное напряжение | 3,3 В |
| Анализатор протоколов | |
| Источник данных | CH1, CH2, DIO0-DIO7 |
| Протоколы | UART, ICC, SPI, CAN, LIN, DMX-512, 1-Wire |
| Общие характеристики | |

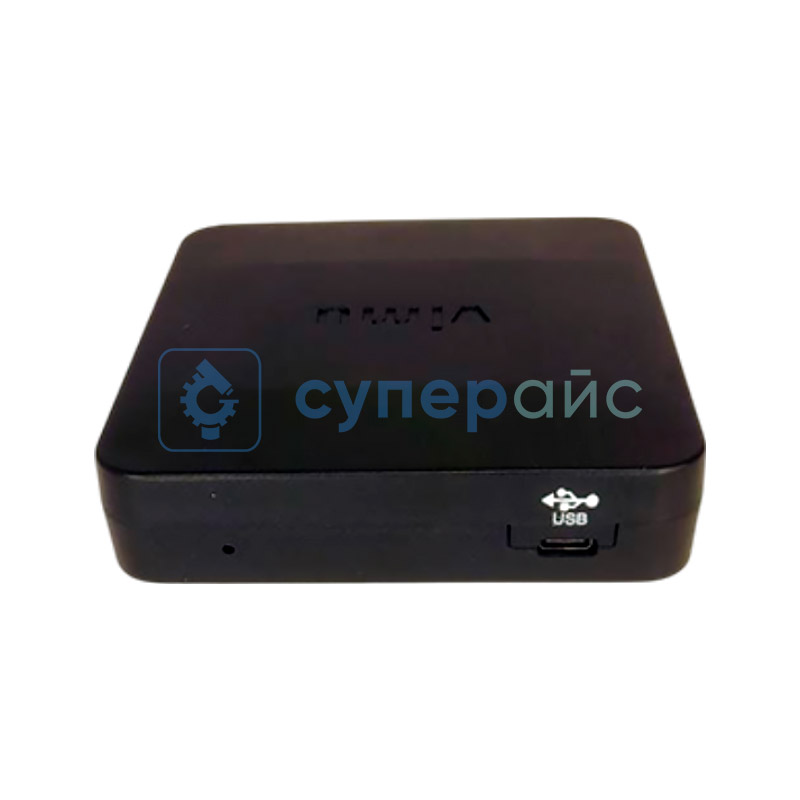

| Интерфейс | USB 2.0 Type - C |
| Габариты устройства | 100 х 100 х 24 мм |
| Габариты упаковки | 250 x 150 x 60 мм |
| Вес нетто | 150 г |
| Вес брутто | 430 г |

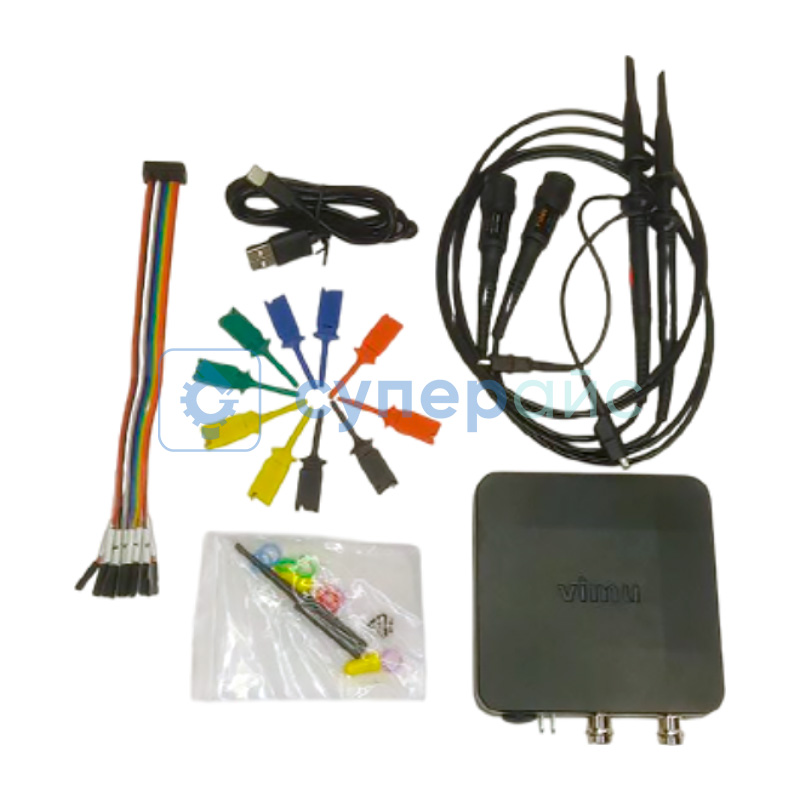

| Комплектация | цифровой осциллограф VIMU MSO20AL 32M - 1 шт |
|
щупы для осциллографа - 2 шт провода Dupont - 10 шт USB кабель - 1 шт зажимы логического анализатора - 10 шт инструкция по эксплуатации - 1 шт |
|
Документация и ПО VIMU MSO20AL
Название
Язык
Версия
Размер и тип
Руководство пользователя для USB осциллографов VIMU серии MSO20
Язык:
Русский
Размер и тип:
1,26 МБ,
pdf
