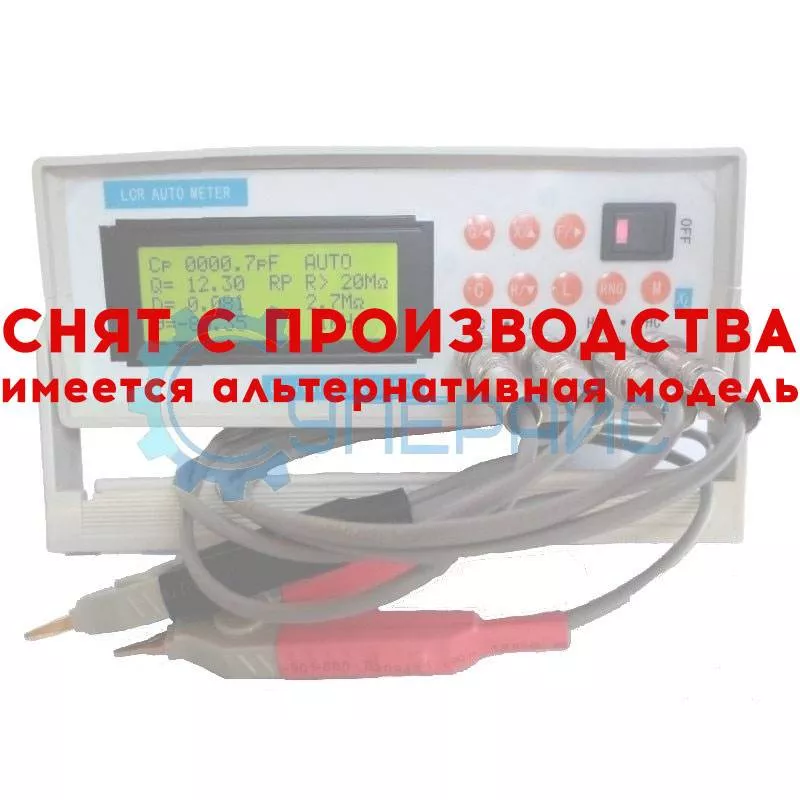

Многофункциональный измеритель XJW01 высокоточный (RLC, ESR) - конструктор

Модель: XJW01
Набор для самостоятельной сборки
Точность: 0,3 – 0,5 %
Диапазон измерения емкости: 0,1 пФ – 10000 мкФ
Диапазон измерения индуктивности: 0,01 мкГн – 1000 Гн
Диапазон измерения сопротивления: 0,0002 Ом – 9,999 МОм

4 930 руб.

Купить

Описание

Диапазон измерения емкости: 0,1 пФ – 10000 мкФ
Диапазон измерения индуктивности: 0,01 мкГн – 1000 Гн
Диапазон измерения сопротивления: 0,0002 Ом – 9,999 МОм
Точность: 0,3 – 0,5 %
Частота тестового сигнала: 100 Гц, 1 кГц, 7,831 кГц
Тестовое пиковое напряжение: 1,75 В
Функция калибровки: автоматическая
Выходное сопротивление: 40 Ом

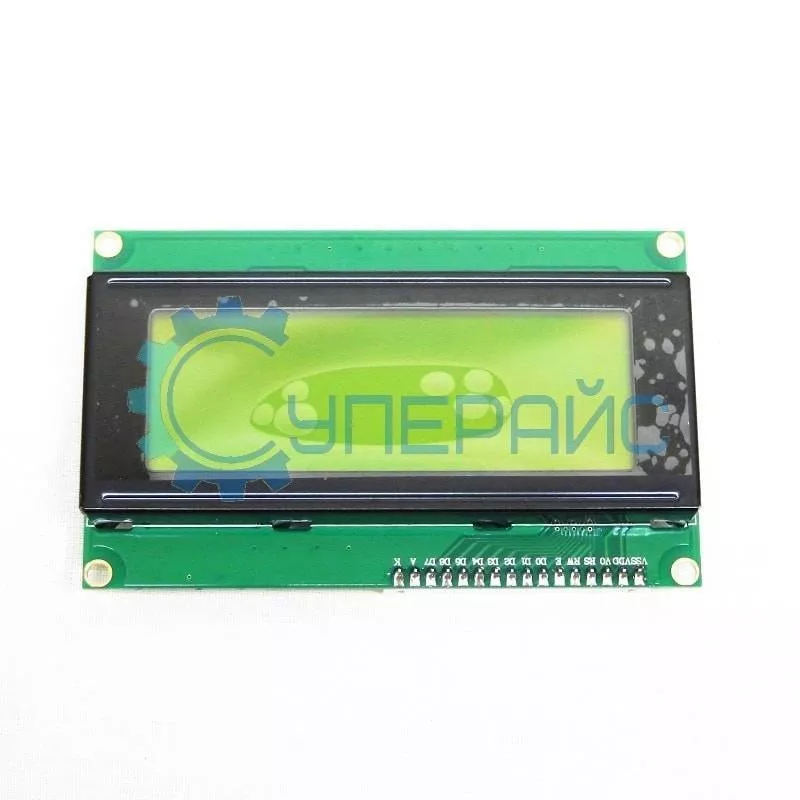

Дисплей: LCD 2004
Питание: AC 110 – 220 В 50 Гц 0,45 Вт
Дополнительные характеристики:
Вес: 564 г
Условия хранения: 0 °C – 40 °C, <90 %
Комплектация:

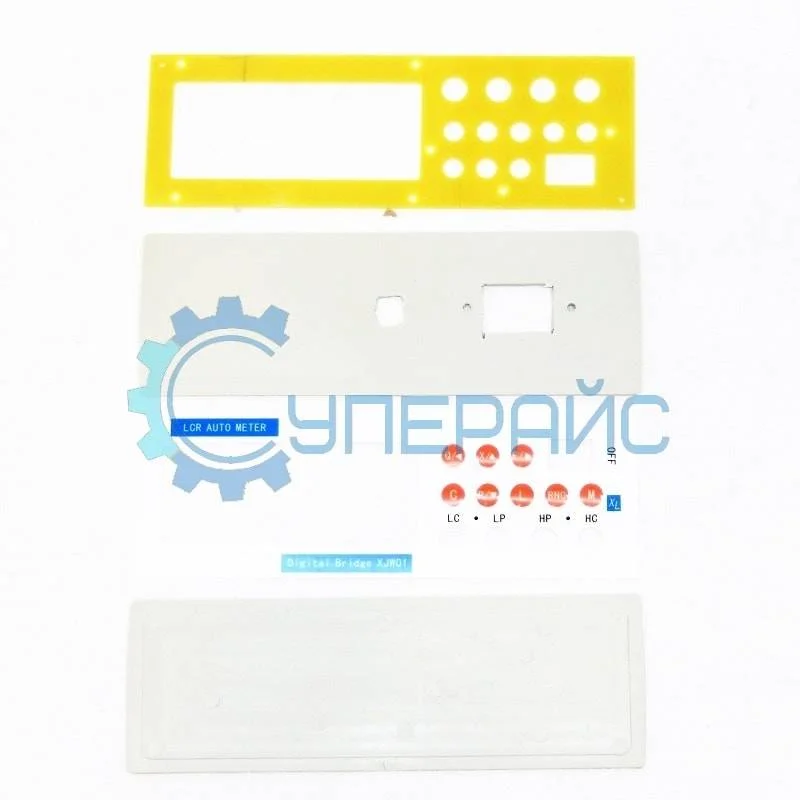

– Набор для сборки многофункционального измерителя XJW01 (х1);

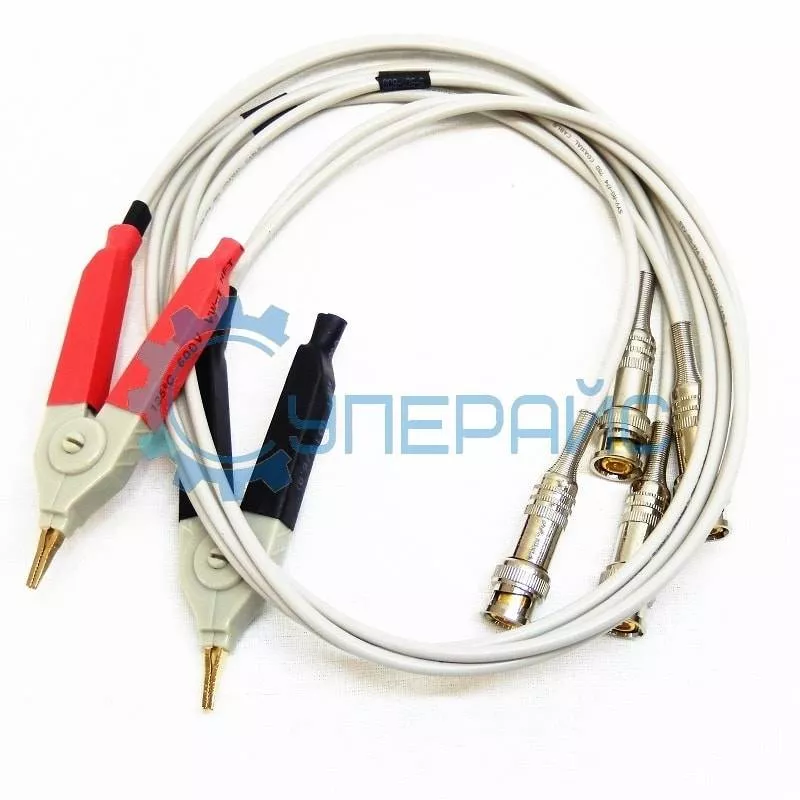

– Крокодилы (х2).

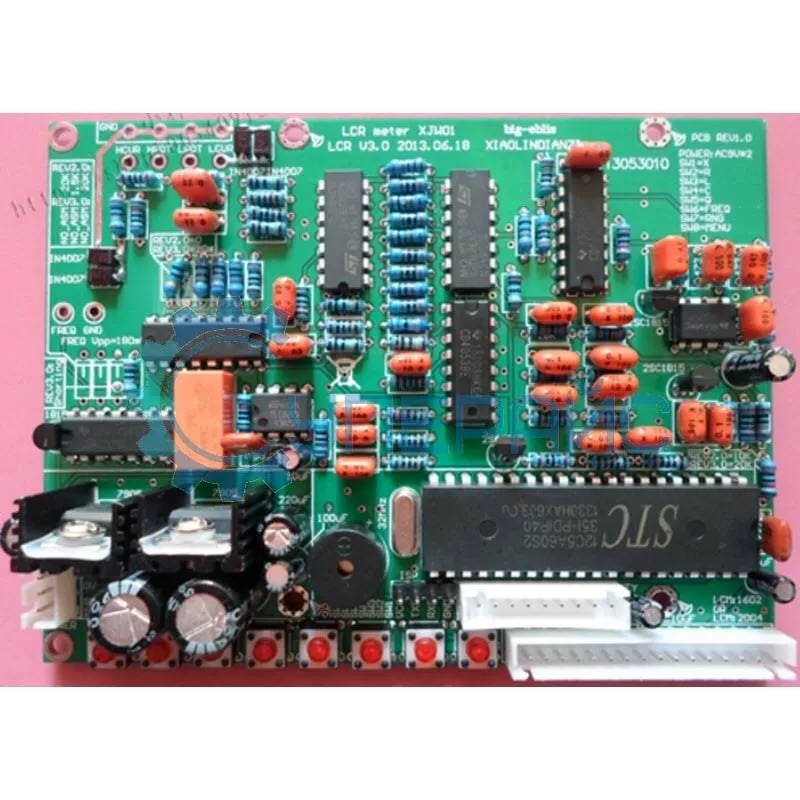

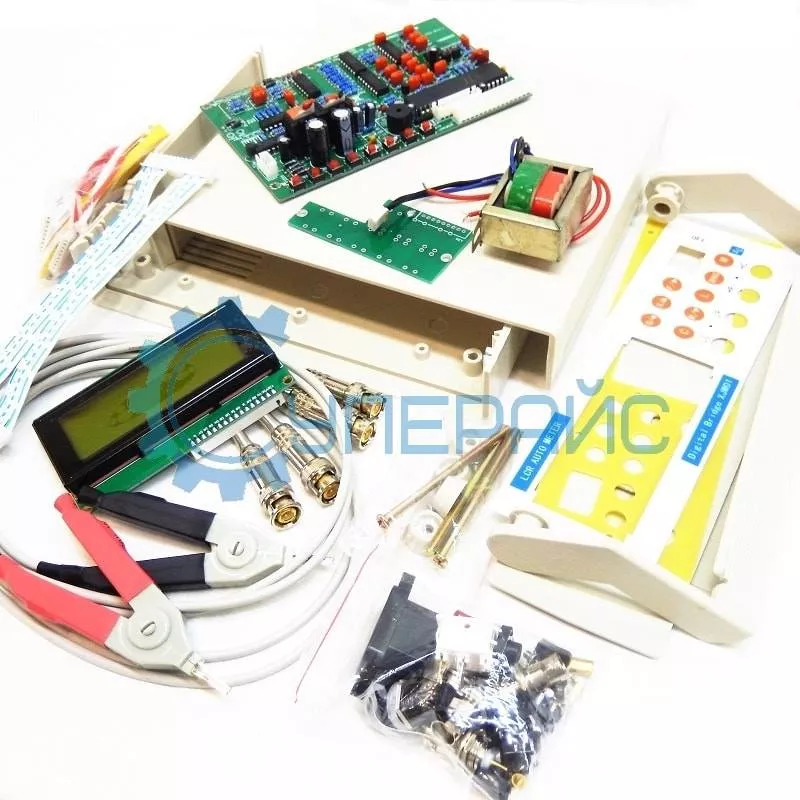

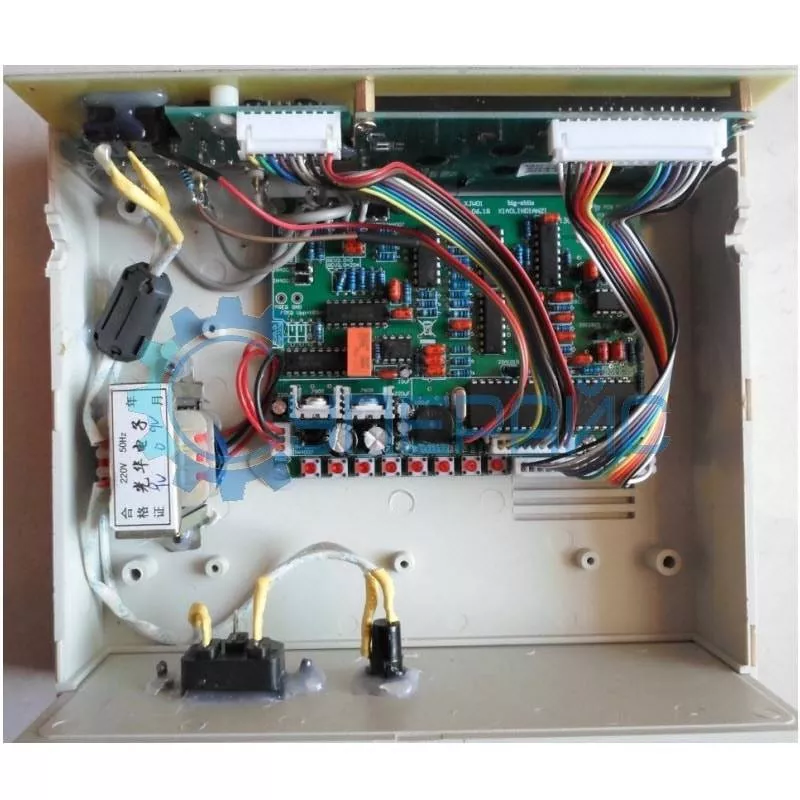

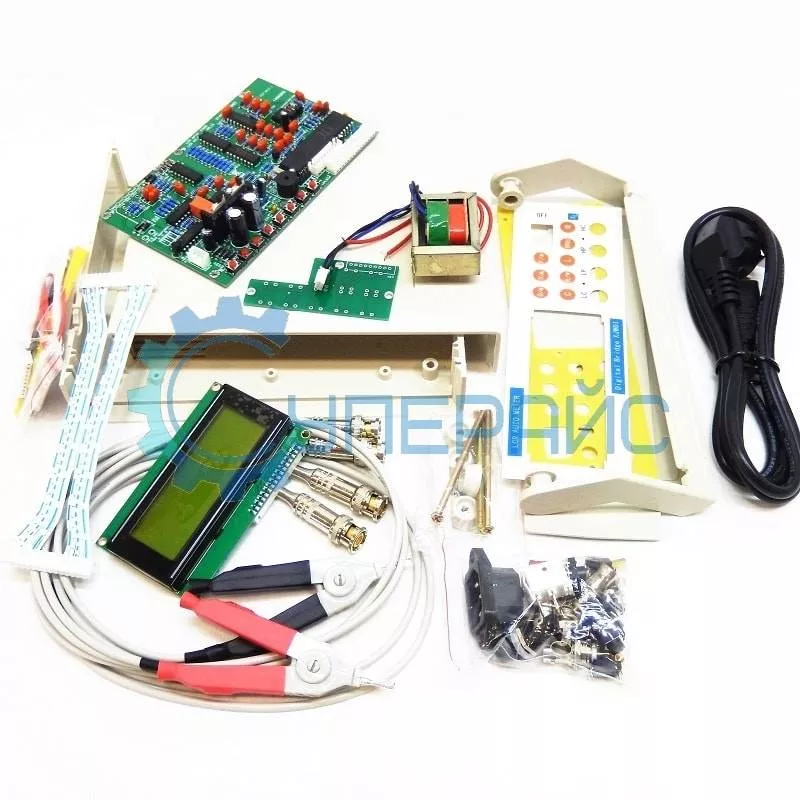

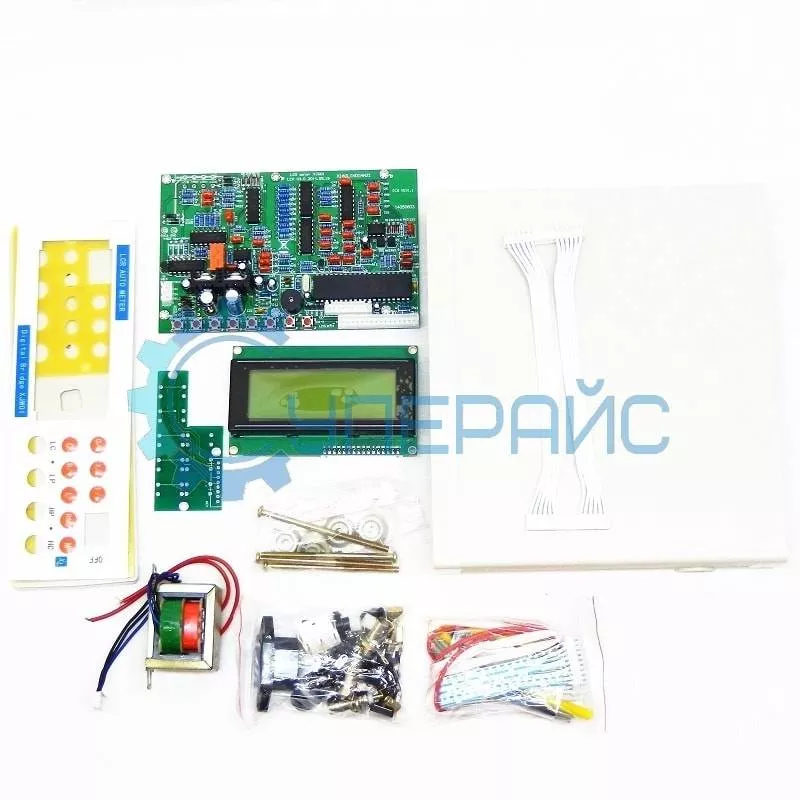

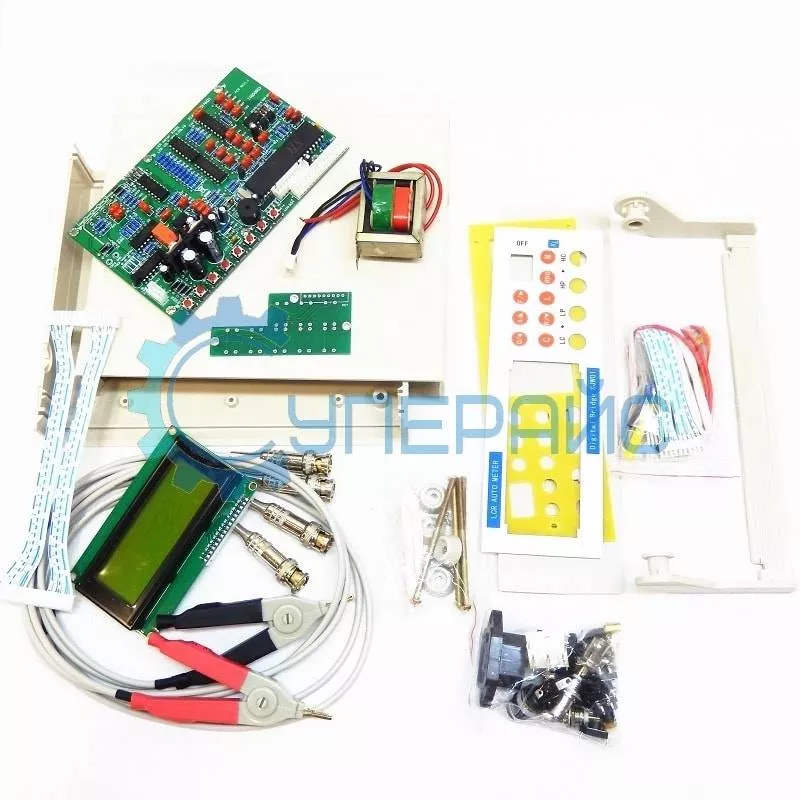

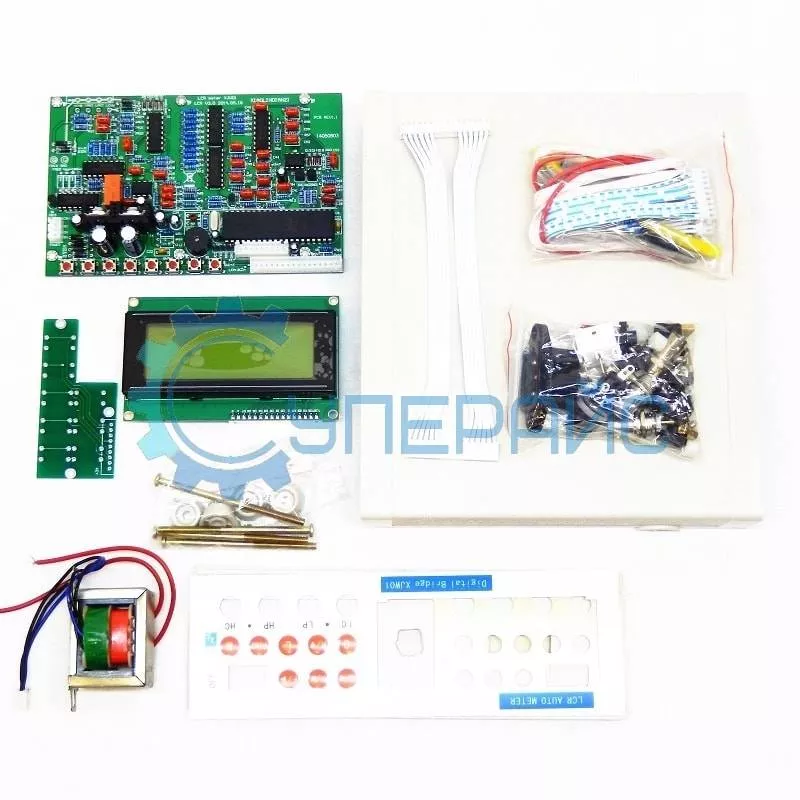

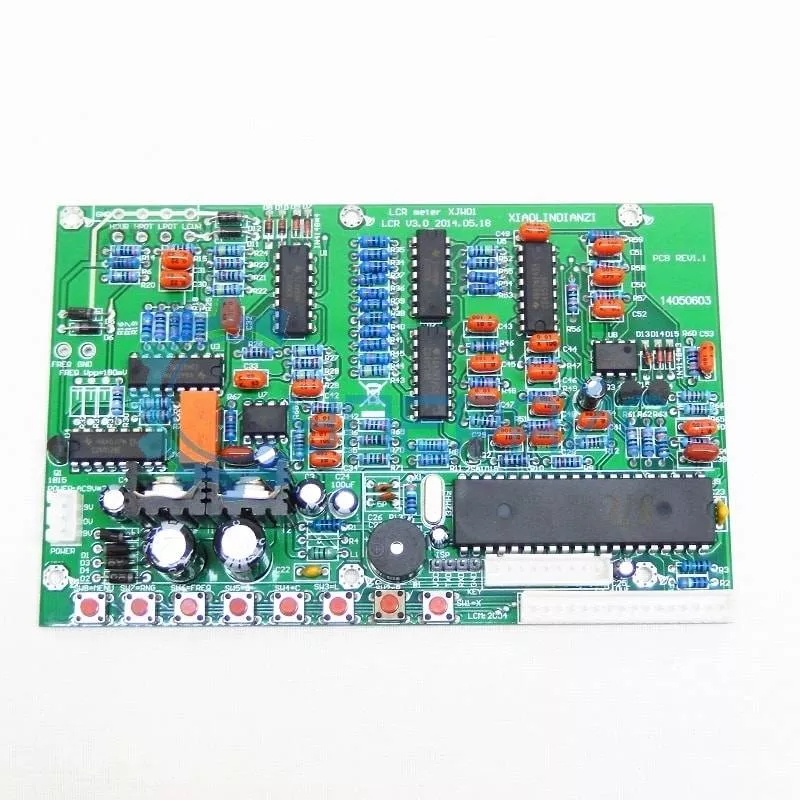

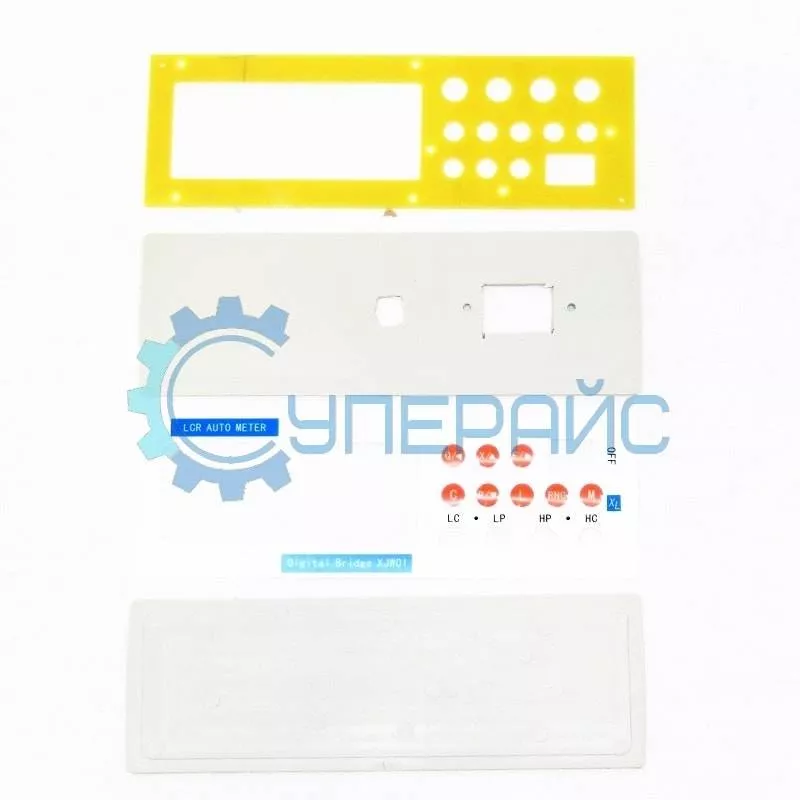

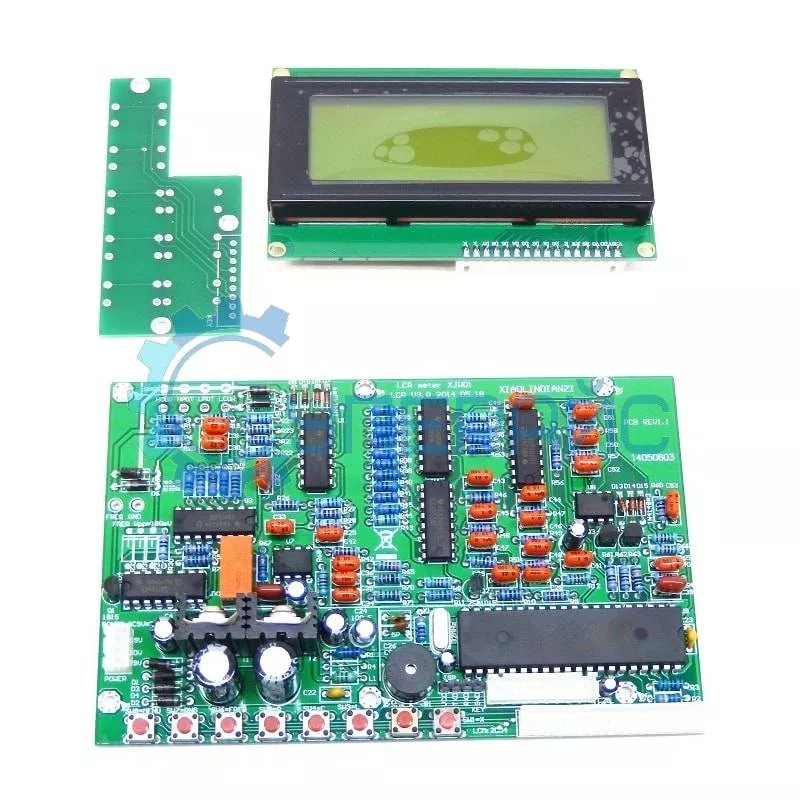

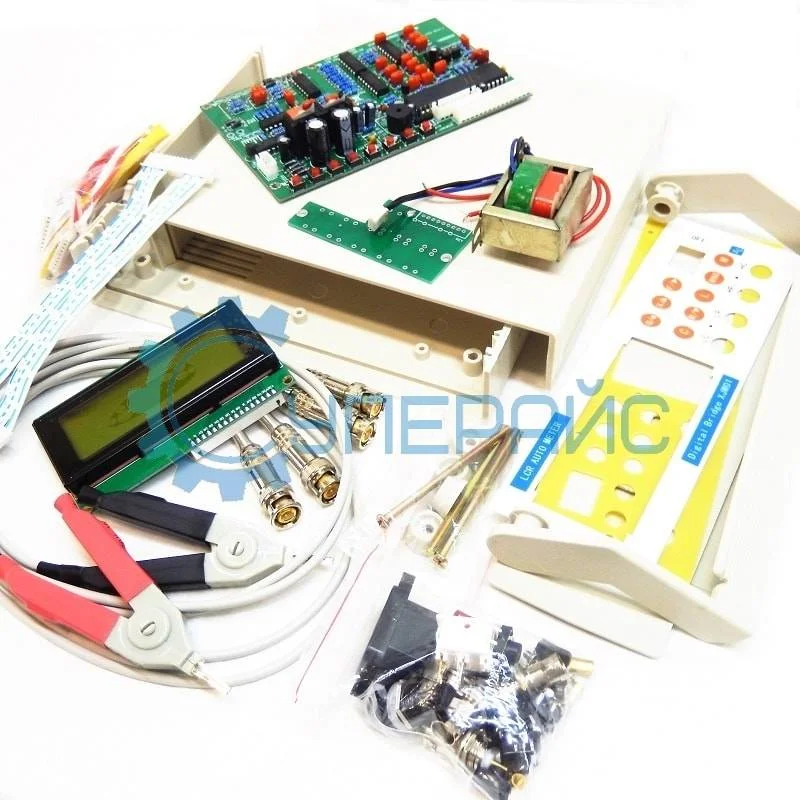

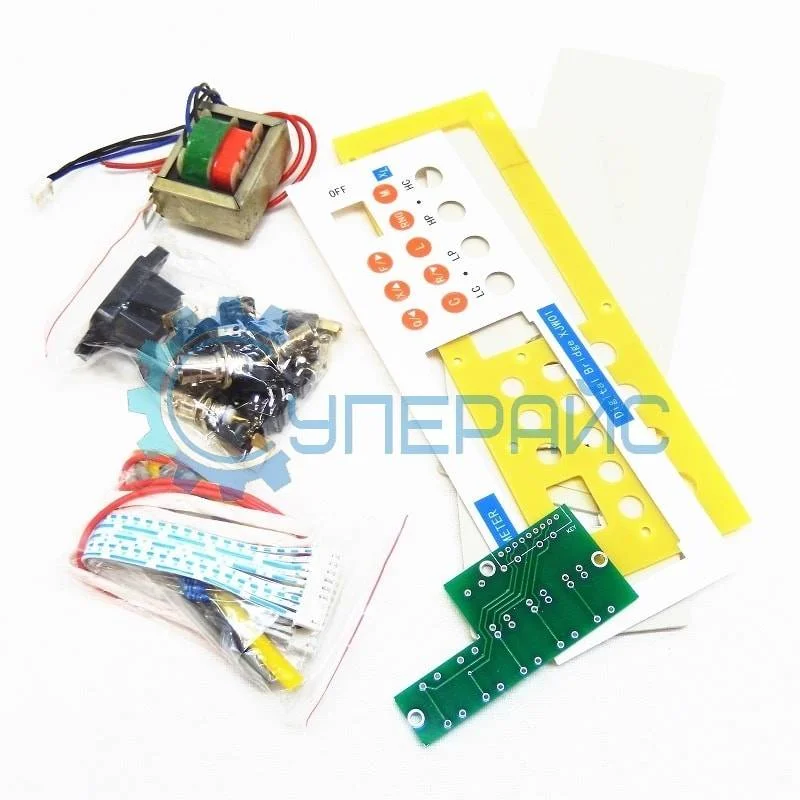

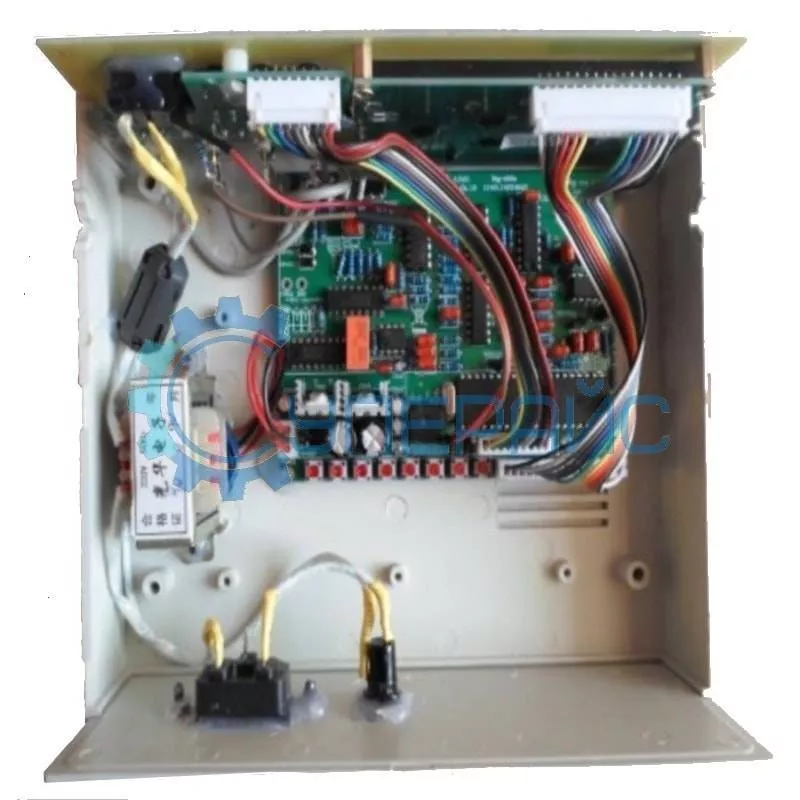

Многофункциональный измеритель XJW01 высокоточный (RLC, ESR), является модульным конструктором. Набор содержит все необходимое: плата с процессором (распаянная), плата с кнопками и регуляторами, дисплей, корпус, трансформатор и т.д. для сборки работоспособного готового к использованию прибора.

ESR (Equivalent series resistance)- эквивалентное последовательное сопротивление (ЭПС, внутреннее сопротивление) электрического конденсатора.

RLC метр предназначен для измерения сопротивления, емкости, индуктивности и ESR электролитических конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры.

Статьи и инструкции:
Инструкция по сборке многофункционального измерителя XJW01

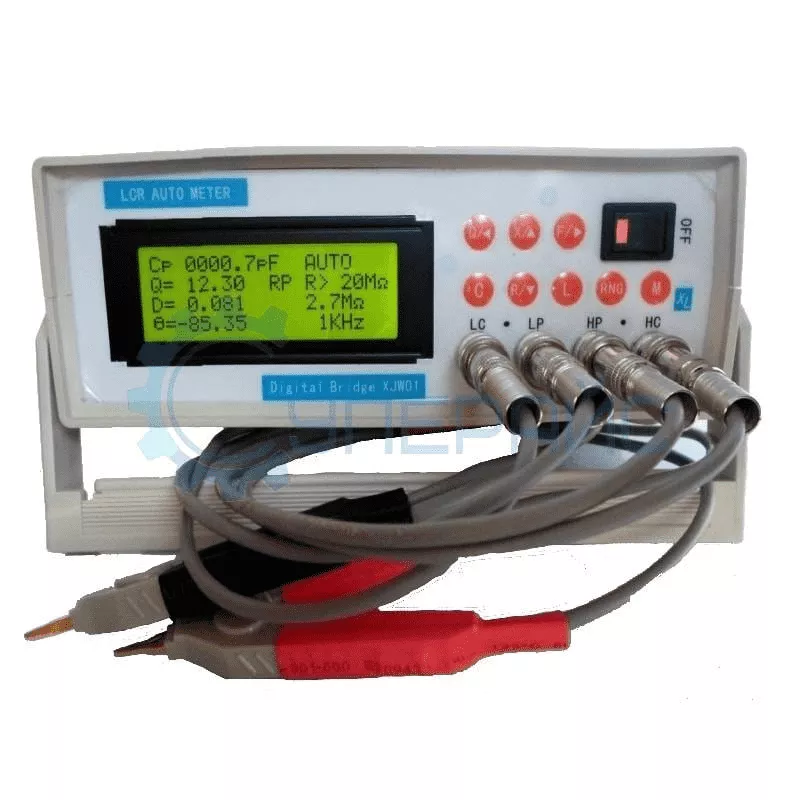

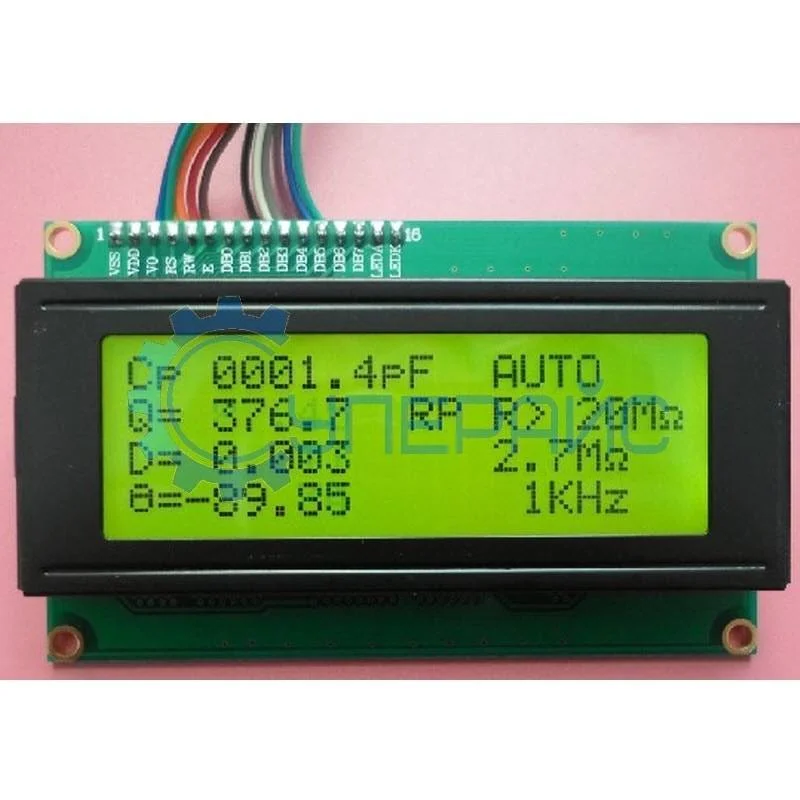

Основные параметры дисплея:
КФ: конденсаторы в параллельном режиме
Cs: Режим емкости линии
LP: Индуктивность параллельный режим
Ls: линейный режим индуктивности
Rp: сопротивление в параллельном режиме
Rs: режим сопротивления линии

Дополнительные параметры дисплея:
Q: Коэффициент качества (добротность)
D: коэффициент диэлектрических потерь
θ: угол сдвига фаз
Rp: эквивалентное параллельное сопротивление
ESR: эквивалентное последовательное сопротивление
Xp: эквивалент шунтирующих реакторов
Xs: эквивалентное последовательное реактивное

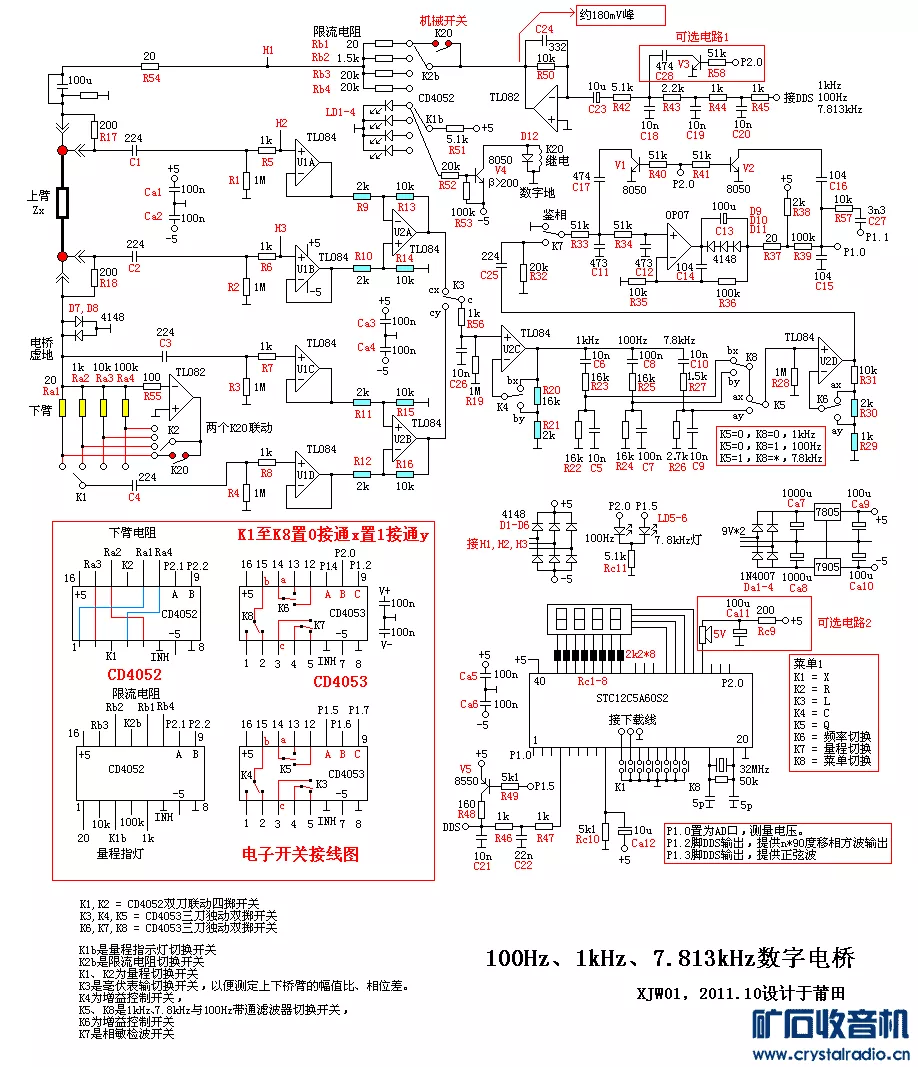

Схемы:

Отзывы

tco38 21.02.2017 10:57:40

Цитата

Евтеев Дмитрий пишет:
Вчера получил свой заказ, многофункциональный измеритель XJW01 это конструктор для сборки отличная вещь! после 2 часов увлекательного творческого времяпровождения все заработало так что в этом плане претензий к ним нет. По доставка получилось немного дольше чем обещали как я понял проблема в почте при сортировке. Впрочем, на качество обслуживания жаловаться не могу, оно просто на 5+, так что такая же оценка от меня магазину

Здравствуйте Дмитрий. Тоже приобрел данный измеритель, собрал, как бы работает, но как-то корректно, правильно пользоваться не научился. Помогите, проинструктируйте по органам управления. Спасибо. С уважением Алексей. tco38@yandex.ru

Имя Цитировать

tco38 21.02.2017 10:56:52

Цитата
Сергей пишет: Измеритель получил, все работает, спасибо за бесплатную доставку. Прибор отличного качества, гарантия товара есть что меня устраивает полностью

Здравствуйте Сергей. Тоже приобрел данный измеритель, собрал, как бы работает, но как-то корректно, правильно пользоваться не научился. Помогите, проинструктируйте по органам управления. Спасибо. С уважением Алексей. tco38@yandex.ru

Имя Цитировать

Сергей 23.11.2016 16:29:13
Измеритель получил, все работает, спасибо за бесплатную доставку. Прибор отличного качества, гарантия товара есть что меня устраивает полностью
Имя Цитировать

Евтеев Дмитрий 13.07.2016 08:48:03
Вчера получил свой заказ, многофункциональный измеритель XJW01 это конструктор для сборки отличная вещь! после 2 часов увлекательного творческого времяпровождения все заработало так что в этом плане претензий к ним нет. По доставка получилось немного дольше чем обещали как я понял проблема в почте при сортировке. Впрочем, на качество обслуживания жаловаться не могу, оно просто на 5+, так что такая же оценка от меня магазину
Имя Цитировать
