Характеристики Jinko JK826
Автоматический
Полярные и неполярные конденсаторы
Катушки индуктивности
Измерение ёмкости
Измерение индуктивности
Измерение тангенса угла потерь
Измерение добротности
Измерение эквивалентного последовательного сопротивления (ESR)
Измерение фазового сдвига между током и напряжением (θ)
Измерение реактивного сопротивления
Измерение активного сопротивления
Режим относительных измерений
Удержание показаний(Hold)
SD
от порта USB
от литиевого аккумулятора
Описание Jinko JK826
Технические характеристики Jinko JK826
| Режимы измерения | автоматический / ручной |
| Тестируемая частота | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
| Точность | ± 0,2% |
| Тестовый уровень | 0.6 В rms, точность: 10% |
| Диапазон измерения индуктивности (L) | 0,01 мкГн - 9999 Гн |
| Диапазон измерения емкости (C) | 0,01 пФ - 9999 мкФ |
| Диапазон измерения сопротивления (|Z|, X, R, ESR) | 0,0001 Ом - 99,99 МОм |
| Диапазон измерения тангенса угла потерь (D) | 0,001 - 9,999 |
| Диапазон измерения добротности (Q) | 0,0001 - 9999 |
| Диапазон измерения фазового сдвига между током и напряжением (θ) | -179,99° ~ 179,99° / -3,1416 ~ 3,1416 |
| Диапазон относительных измерений (Δ%) | -999,9% ~ 999,9% |
| Скорость измерения |
4 раза в секунду 1,5 раза в секунду |
| Функция сброса | калибровка разомкнутой цепи, короткое замыкание |
| Конфигурация тестового терминала | 5-и и 3-х терминальный |
| Схема подключения | последовательная / параллельная |
| Математические функции | отклонение в процентах |
| Выходное сопротивление | 100 Ом |
| Функция автоматического сохранения | есть |
| Функция HOLD | есть |
| Функция блокировки клавиатуры | есть |
| Функция энергосбережения | есть, регулировка яркости экрана и времени автоотключения питания |
| Общие характеристики | |
| Дисплей | 2.8-дюйма TFT LCD с разрешением 5 бит |
| Интерфейс передачи данных | mini USB, SD |
| Регулировка яркости экрана | 30%, 50%, 70%, 100% |
| Аккумулятор | перезаряжаемая литиевая батарея ATL805, 7.4 В, 1300 мАч |
| Питание |
100 - 240 В, 50 / 60 Гц 9 В, 1 А DC |
| Время работы от аккумулятора |
8 часов - 100% яркость дисплея 11 часов - 50% яркость дисплея 14 часов - 30% яркость дисплея |
| Время заряда | около 2 часов |
| Рабочая температура | 0 - 40°C |
| Температура хранения | -10 - 70°C |
| Габариты | 194 х 91 х 40 мм |
| Влажность | < 90% RH |
| Вес нетто | 400 г |
| Габариты упаковки | 260 х 245 х 90 мм |
| Вес брутто | 960 г |
| Комплектация |
цифровой измеритель Jinko JK826 – 1 шт адаптер питания – 1 шт схема короткого замыкания – 1 шт щупы с зажимами Кельвина – 1 комплект щуп-пинцет с зажимами Кельвина – 1 комплект |

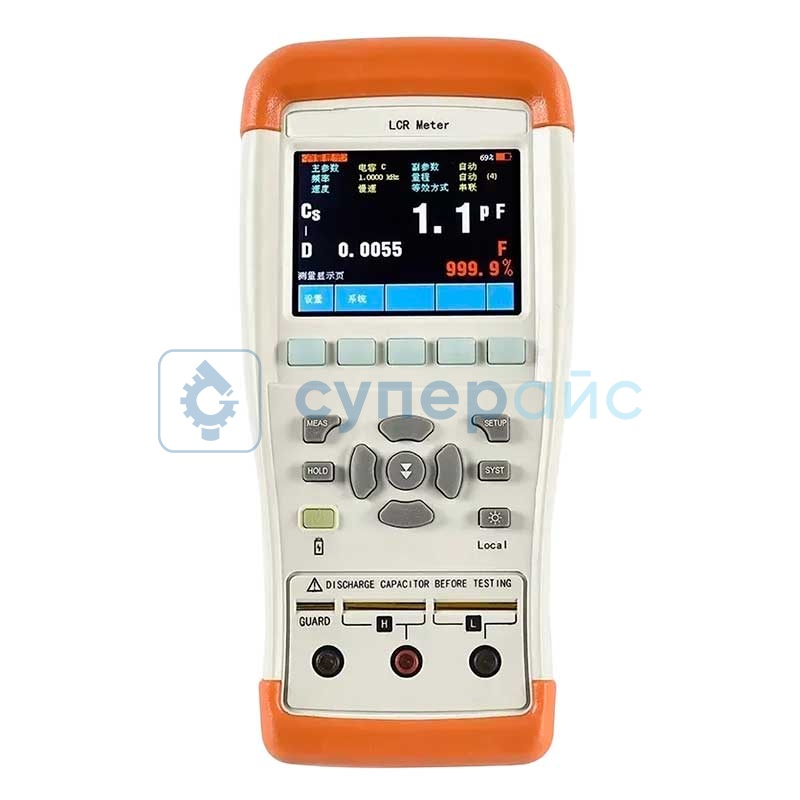

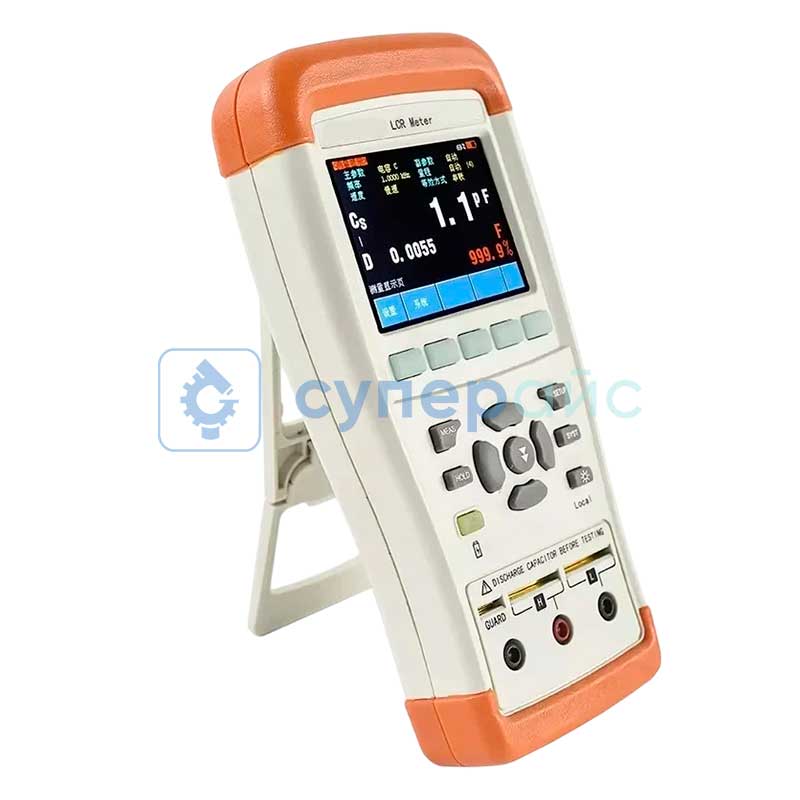

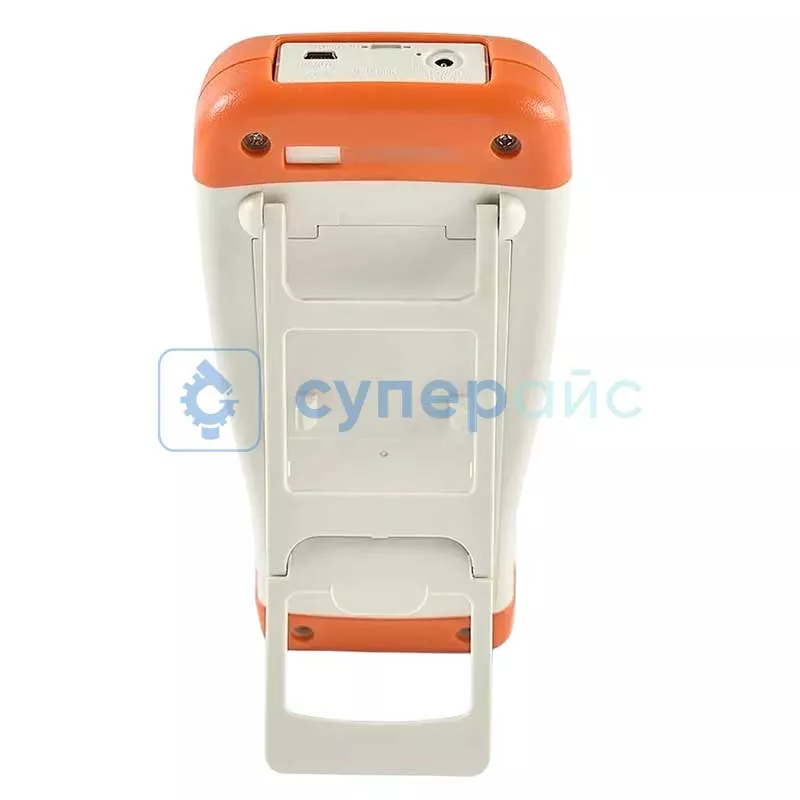

Измеритель LCR Jinko JK826
Jinko JK826 - это портативный LCR-метр, который нужен для определения параметров электронных компонентов. Этот карманный RLC-измеритель предназначен для точного определения индуктивности, емкости и сопротивления. Ниже — опровержение распространенных мифов о таких приборах на примере этой модели.
- Портативные измерители имеют ограниченный функционал
JK826 обладает автоматическим и ручным режимами, пятью тестовыми частотами от 100 Гц до 100 кГц, диапазоном измерения индуктивности от 0,01 мкГн до 9999 Гн. Диапазон измерения емкости от 0,01 пФ до 9999 мкФ охватывает широкий спектр компонентов. Сопротивление измеряется в пределах от 0,0001 Ом до 99,99 МОм.
- Точность измерений сильно уступает стационарным приборам
Этот цифровой измеритель Jinko поддерживает точность ± 0,2%. Это сопоставимо с лабораторными установками.
- Сложность в использовании
JK826 располагает функциями автоматического сохранения, HOLD, блокировки клавиатуры. Встроенный TFT-дисплей обуславливает удобство считывания показаний.
- Ограниченные возможности анализа

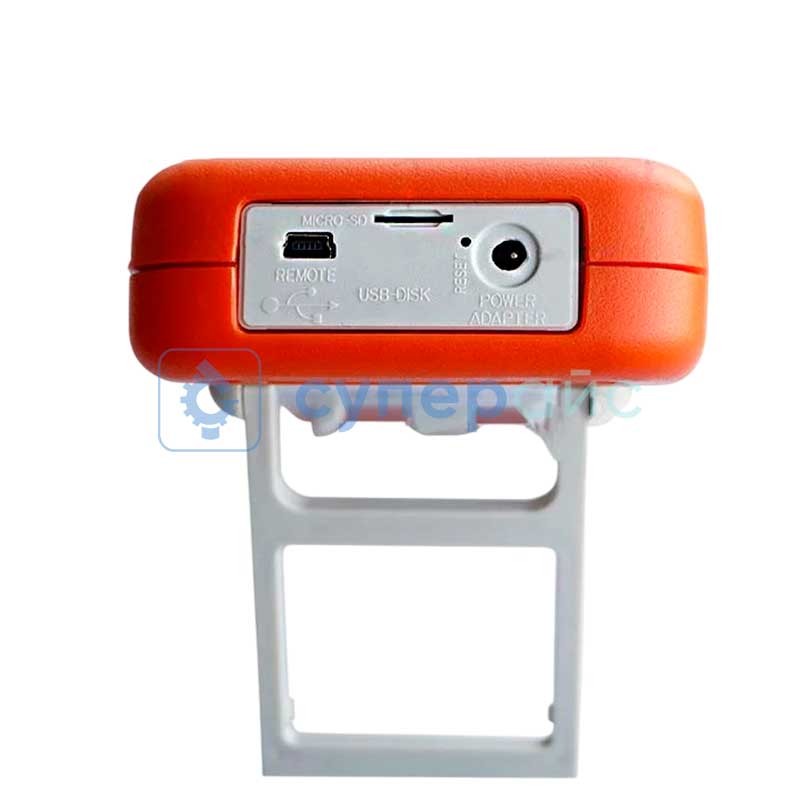

Прибор рассчитывает отклонение в процентах, помогая оценивать соответствие компонентов заданным параметрам. Разъём Mini-USB и SD-карта позволяют накапливать, хранить и передавать информацию.
Тестовый уровень 0.6 В rms с точностью 10% обеспечивает стабильность замеров в различных условиях. Регулировка яркости экрана и настраиваемое автоотключение продлевают время автономной работы. Доступна функция сброса с калибровкой разомкнутой цепи и короткого замыкания.
Преимущества портативности таких приборов:
- возможность проведения замеров на месте установки оборудования;
- экономия пространства на рабочем столе;
- быстрота развертывания в полевых условиях.
Области возможного применения:
- тестирование электронных устройств;
- ремонт бытовой техники;
- контроль качества компонентов;
- образовательный процесс в технических учебных заведениях.
Документация и ПО Jinko JK826
Отзывы Jinko JK826
Отличный прибор. Особенно полезны зажимы из комплекта они минимизируют погрешность на малых сопротивлениях и емкостях. Аккумулятора хватает на полный рабочий день, а возможность сохранять данные на SD-карту упрощает ведение журнала ремонта. Из минусов это разъем usb мини устарел, а подсветка экрана на 30% тускловата для яркого освещения. Но мастерской и полевых условий пойдет нормально. Доставка быстрая:f09f918d:
Здравствуйте!
Выражаем вам благодарность за отзыв о портативном LCR метре Jinko JK826. Мы рады, что вы нашли его отличным прибором и высоко оценили зажимы в комплекте, которые минимизируют погрешность, а также длительное время работы аккумулятора и возможность сохранения данных на SD-карту.
Мы ценим, что вы делитесь объективной информацией о приборе. Это помогает обеспечить максимальную прозрачность для наших покупателей, особенно тех, кто использует прибор в мастерской и полевых условиях.
С уважением, Администрация магазина Суперайс
