Переходники для программирования микросхем в корпусах SOP8/16/20/28 (5 шт.)
Артикул (код товара): 8829
НДС 22%
2 300 ₽
2 300 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 38 шт.
Артикул (код товара)
8829
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики SOP8/16/20/28 (5 шт.)
Общие данные
Описание SOP8/16/20/28 (5 шт.)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики набора адаптеров | |
| Совместимость с программатором | программаторы TL866II Plus, TL866A, TL866CS, RT809F, RT809H |
| Шаг выводов | 1,27 мм |
| Подключение | с выпаиванием платы |
| Вес брутто | 60 г |

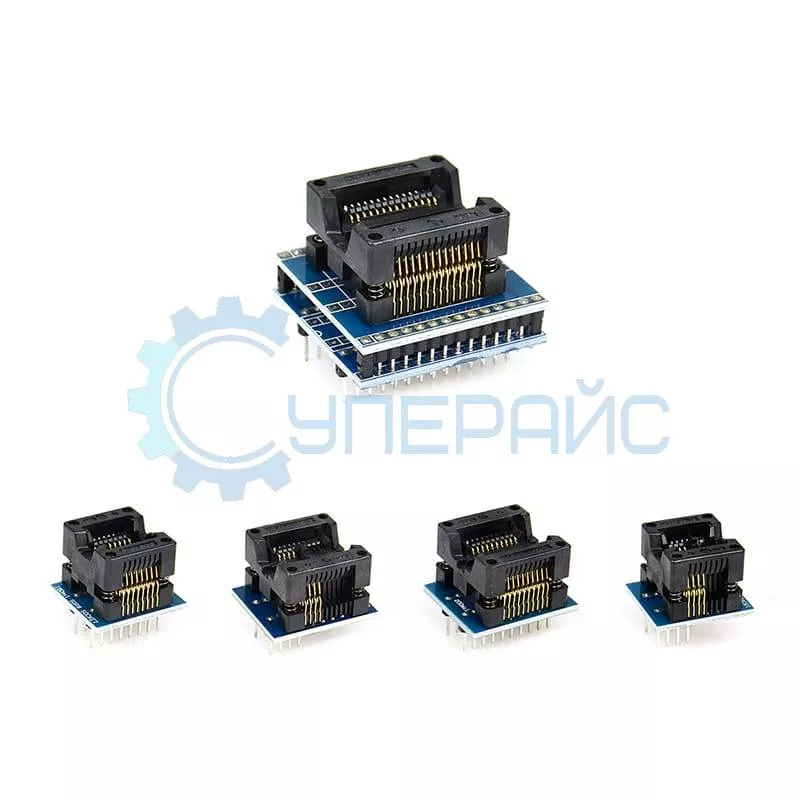

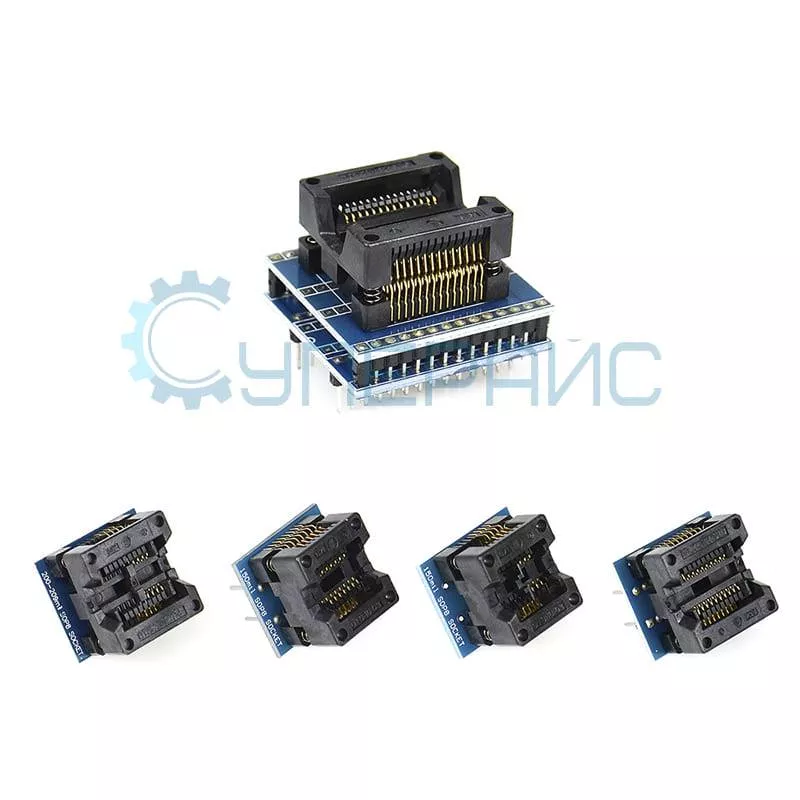

| Комплектация |

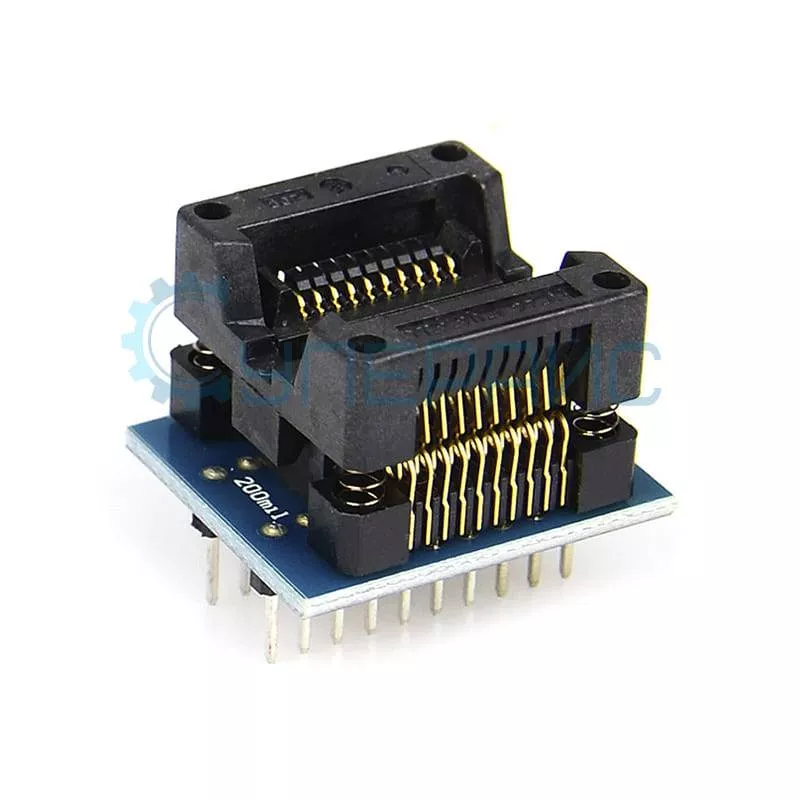

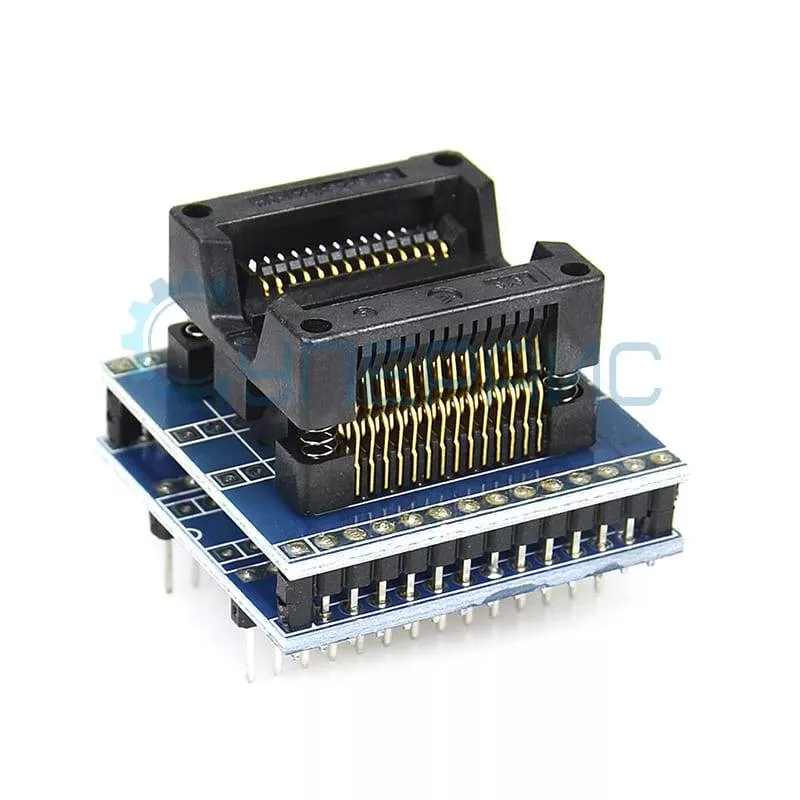

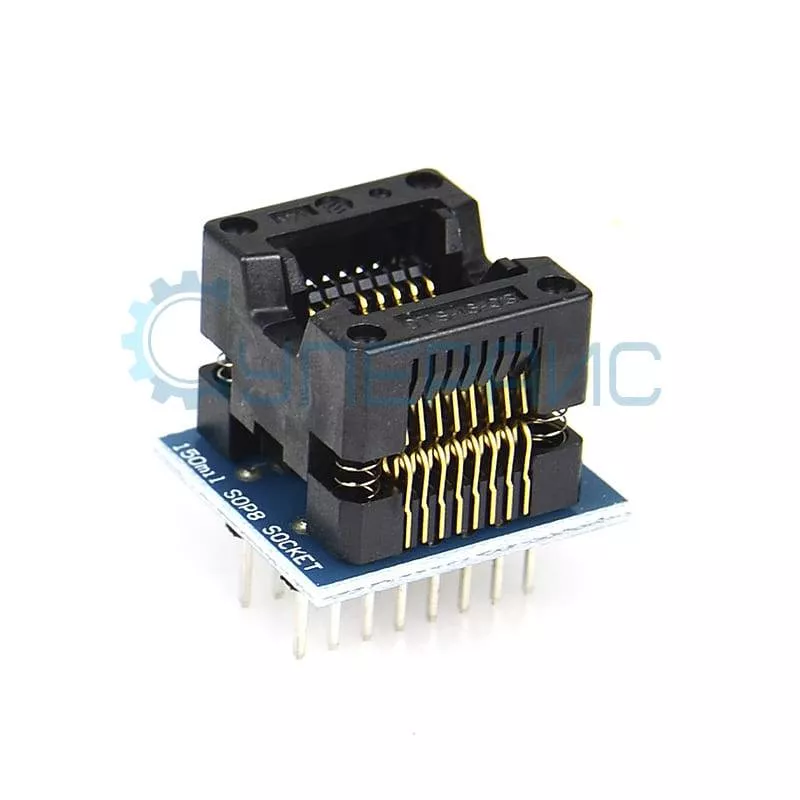

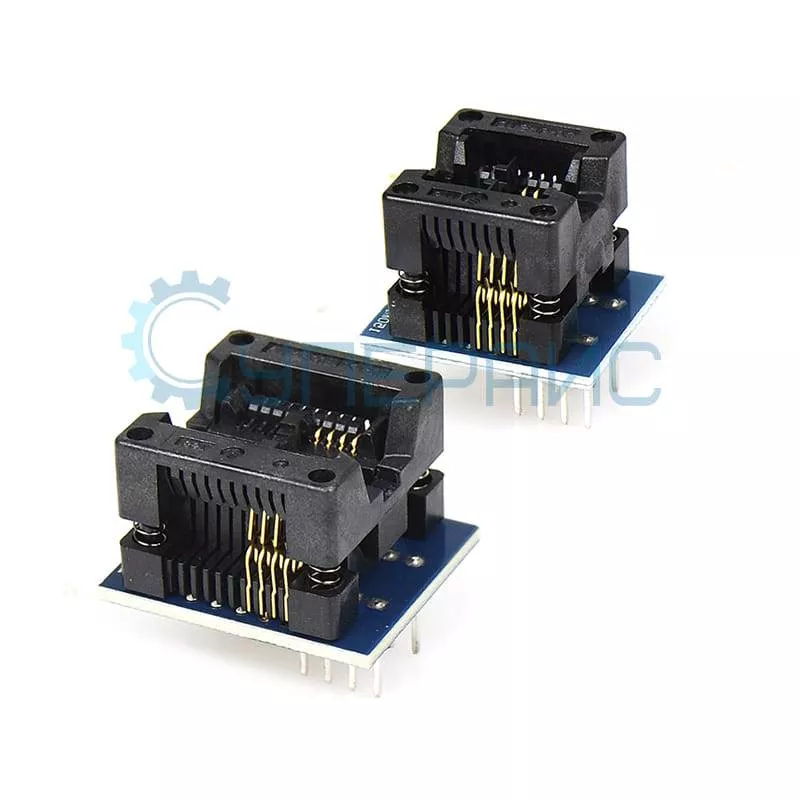

адаптер SOP28 (300 mil) – 1 шт адаптер SOP20 (200 mil) – 1 шт адаптер SOP8 (150 mil) – 1 шт адаптер SOP8 (200 mil) – 1 шт адаптер SOP16 (150 mil) – 1 шт |
| Совместимость |
Программатор микросхем MiniPro TL866II Plus (24 адаптера) Программатор USB для микросхем XGecu TL866II Plus (5 адаптеров) Программатор USB MiniPro TL866II Plus Универсальный программатор RT809F Универсальный программатор микросхем RT809H |
Часто задаваемые вопросы
Зачем нужен адаптер для SOP-микросхем?
У программаторов панель обычно рассчитана на корпус DIP, а планарные SOP-микросхемы в неё не вставить: у них другой шаг и форма выводов. Адаптер переходит с SOP на DIP-панель и даёт надёжный контакт. Так микросхему читают и шьют без выпаивания на макетную плату.
Чем адаптер-панель лучше прищепки?
Прищепка цепляется к чипу прямо на плате и удобна для внутрисхемной прошивки, но контакт бывает нестабильным, а соседние элементы мешают. Панель держит выпаянную микросхему жёстко и даёт устойчивый контакт. Для битой платы или капризного чипа снятый корпус в панели работает надёжнее.
Как понять, какой размер SOP мне нужен?
Посчитайте выводы микросхемы и измерьте ширину корпуса. SOP8, 16, 20 и 28 отличаются числом ног и расстоянием между рядами, к тому же бывают узкие и широкие варианты. Маркировку чипа сверяют с даташитом, чтобы выбрать гнездо с нужным числом контактов и шириной.
Подойдёт ли адаптер к любому программатору?
Переходник рассчитан на стандартную DIP-панель, которая стоит у распространённых программаторов, но совместимость лучше сверять заранее. Важно, чтобы распиновка адаптера совпадала с тем, как программатор ищет выводы микросхемы. При несовпадении помогает ручное указание типа корпуса в программе прошивки.
