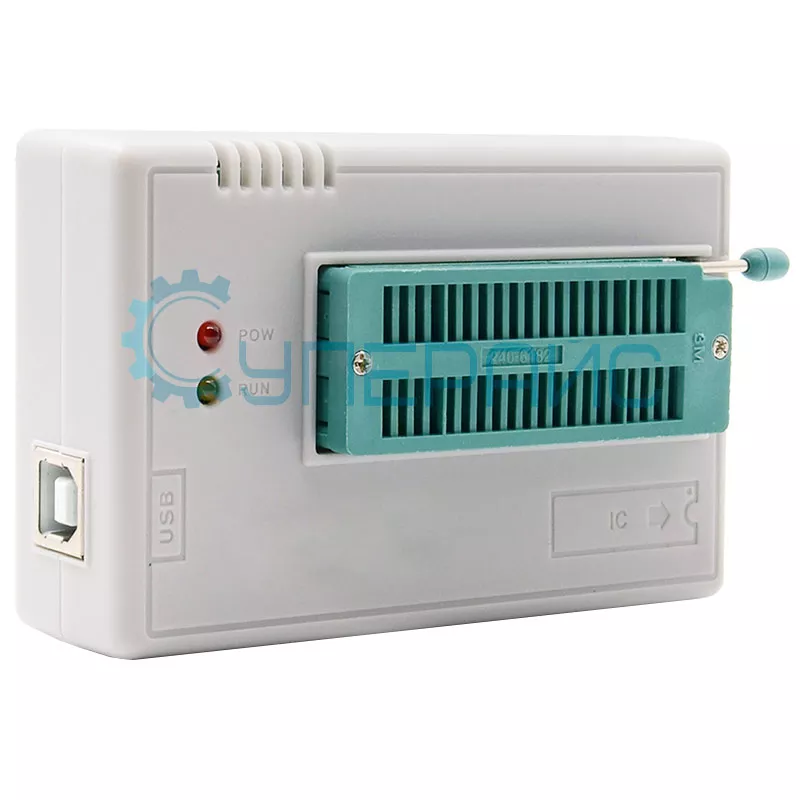

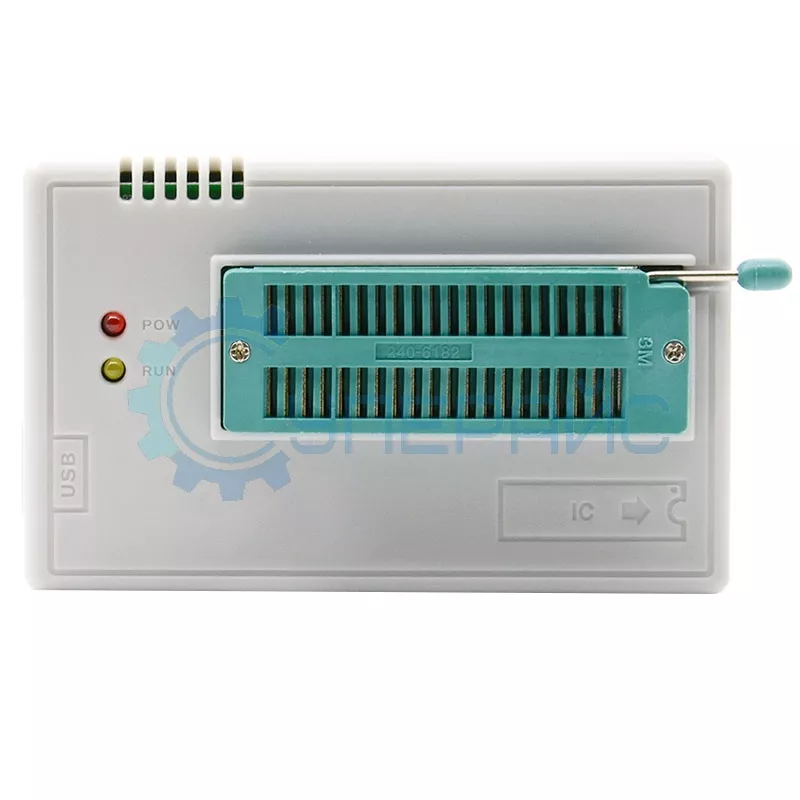

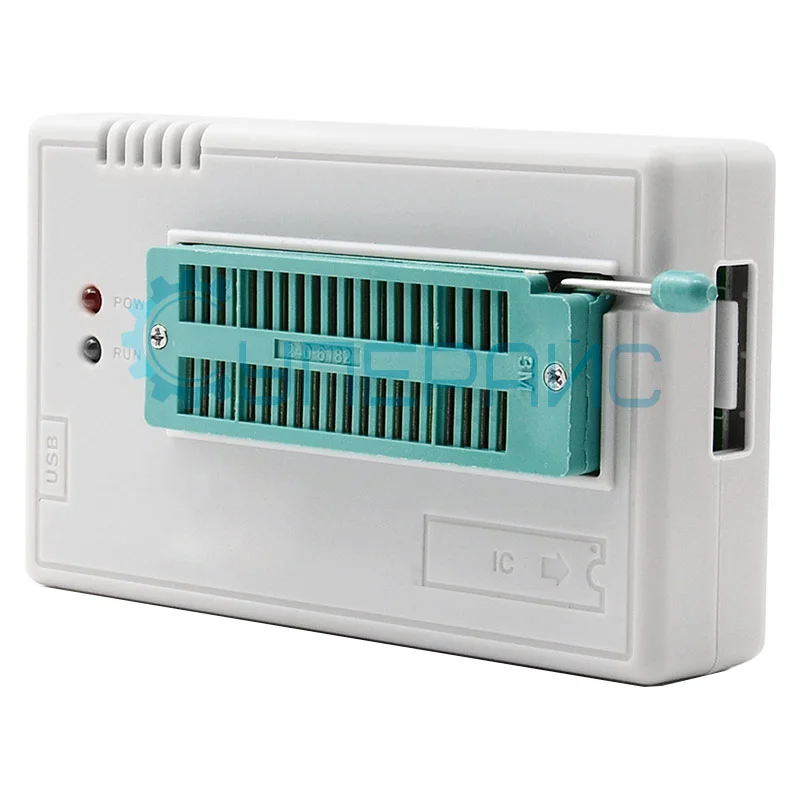

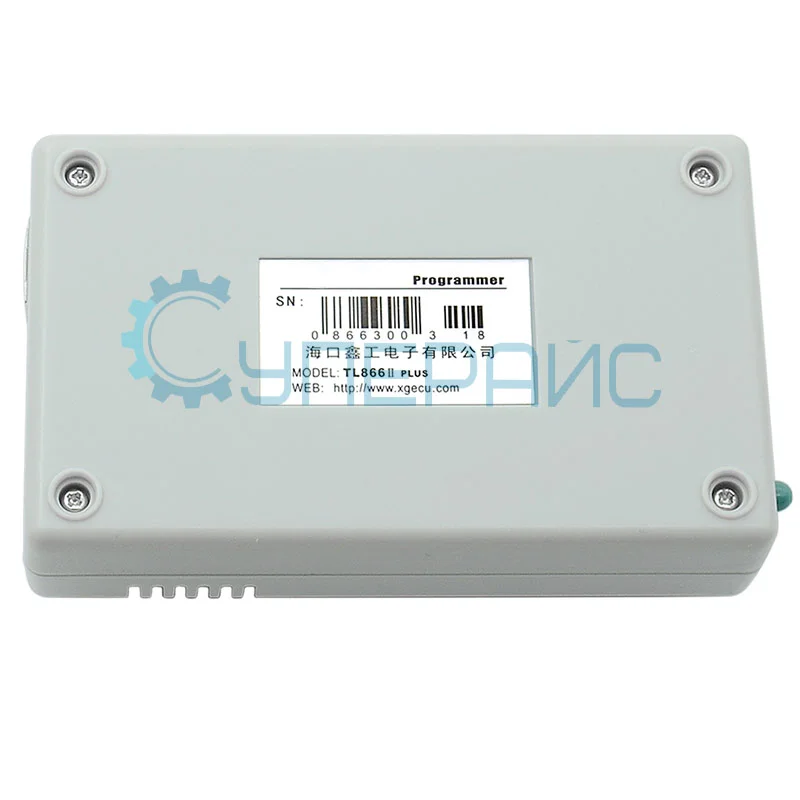

Программатор микросхем MiniPro TL866II Plus (22 адаптера)
Артикул (код товара): 6828
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
12 440 ₽
12 440 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
6828
Модель (серия)
TL866II Plus
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики MiniPro TL866II Plus
Общие данные
Артикул (код товара)
6828
Производитель (бренд)
Модель (серия)
TL866II Plus
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Тип программатора
USB-программатор, внутрисхемный программатор
Поддерживаемые микросхемы
BIOS, EPROM, FLASH, AVR, GAL, PIC, NAND Flash
Кол-во поддерживаемых микросхем
15000
Тип памяти
EPROM, FLASH
Скорость программирования
до 12 Мбит/с
Общие характеристики
Совместимость ОС
Windows 2000, Windows 2003, Windows 2008, Windows XP, Windows Vista, Windows 7
Габариты и вес

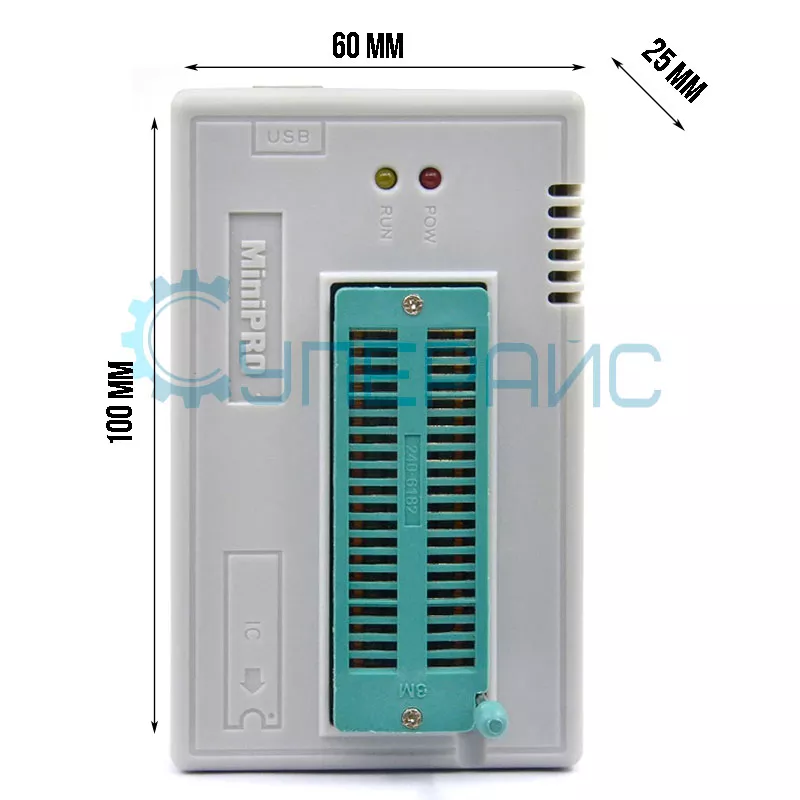

Габариты прибора
100 х 60 х 25 мм
Вес брутто, кг
0.6

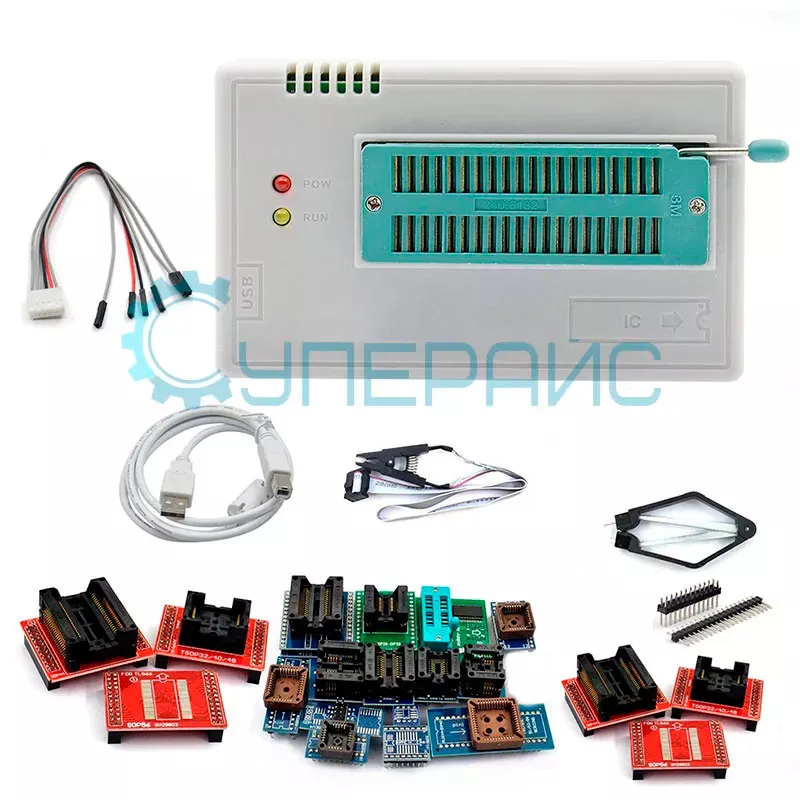

Комплектация
Комплектация
программатор USB MiniPro TL866II Plus – 1 шт
USB кабель – 1 шт
ICSP кабель – 1 шт
экстрактор (щипцы) для PLCC, интегральных микросхем, чипов – 1 шт
адаптер 1,8 В – 1 шт
адаптер SOP8 (зажим для внутрисхемного программирования) – 1 шт
адаптер TSSOP28-DIP28 – 1 шт

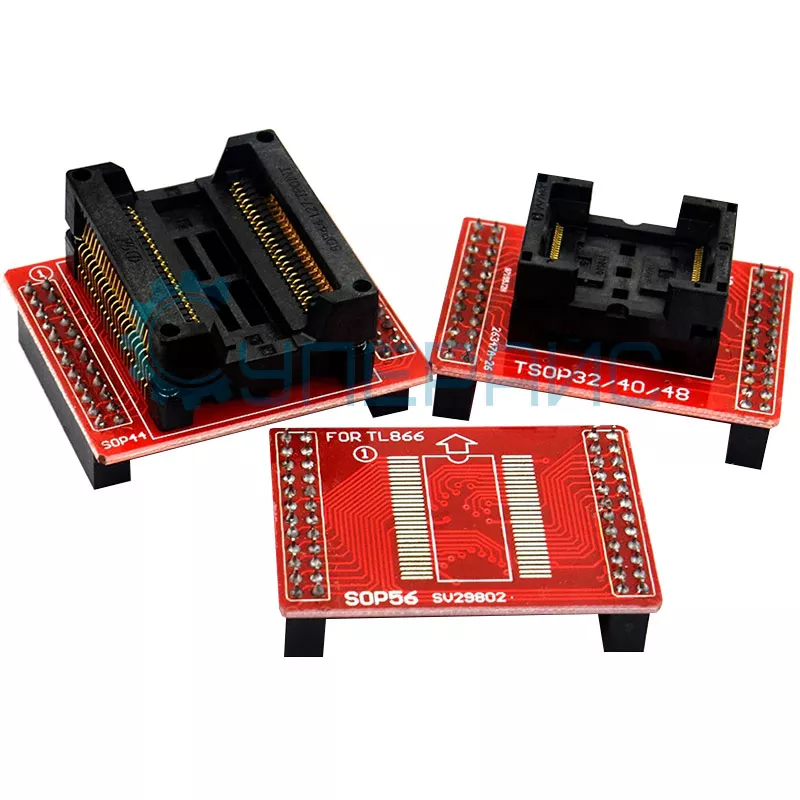

адаптер SOP44/PSOP44 – 2 шт
адаптер TSOP32/40/48 – 2 шт
адаптер SOP56 – 2 шт
адаптер TSOP48 – 1 шт
адаптер SOP28 – 1 шт
адаптер SOP20 – 1 шт
адаптер SOP16 (150 mil) – 1 шт
адаптер SOP8 (200-209 mil) – 1 шт
адаптер SOP8 (150 mil) – 1 шт

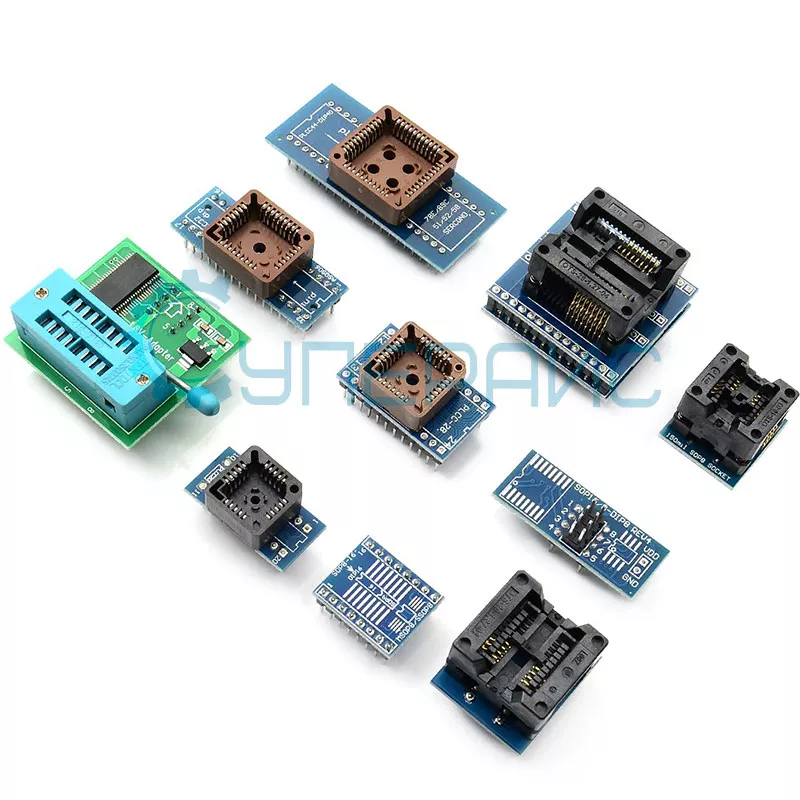

адаптер PLCC44 – 1 шт
адаптер PLCC32 – 1 шт
адаптер PLCC28 – 1 шт
адаптер PLCC20 – 1 шт
адаптер MSOP8/SSOP8/SOP8/SOP16 (плата) – 1 шт
адаптер SOP8 (плата) – 1 шт
адаптер SOP16/8 - DIP8 – 1 шт
USB кабель – 1 шт
ICSP кабель – 1 шт
экстрактор (щипцы) для PLCC, интегральных микросхем, чипов – 1 шт
адаптер 1,8 В – 1 шт
адаптер SOP8 (зажим для внутрисхемного программирования) – 1 шт
адаптер TSSOP28-DIP28 – 1 шт
адаптер SOP44/PSOP44 – 2 шт
адаптер TSOP32/40/48 – 2 шт
адаптер SOP56 – 2 шт
адаптер TSOP48 – 1 шт
адаптер SOP28 – 1 шт
адаптер SOP20 – 1 шт
адаптер SOP16 (150 mil) – 1 шт
адаптер SOP8 (200-209 mil) – 1 шт
адаптер SOP8 (150 mil) – 1 шт
адаптер PLCC44 – 1 шт
адаптер PLCC32 – 1 шт
адаптер PLCC28 – 1 шт
адаптер PLCC20 – 1 шт
адаптер MSOP8/SSOP8/SOP8/SOP16 (плата) – 1 шт
адаптер SOP8 (плата) – 1 шт
адаптер SOP16/8 - DIP8 – 1 шт
Совместимость
Совместимость
Набор адаптеров для программатора TL866II (8 шт.)
Адаптеры для программатора TL866II Plus (6 шт.)
Набор адаптеров для программатора TL866II Plus с PLCC IC экстрактором
Переходники для программирования микросхем в корпусах SOP8/16/20/28 (5 шт.)
Кабель EDID для программирования LED матриц
Адаптеры для программатора TL866II Plus (22 шт. с PLCC IC экстрактором)
Набор адаптеров для программирования микросхем (20 шт.)
Адаптеры PLCC панельки для микросхем (набор 5 в 1)
Набор адаптеров для микросхем в корпусе PLCC (6 в 1)
Переходники для программирования микросхем с PLCC IC экстрактором (набор 18 в 1)
Переходник-панелька SSOP8/TSSOP8-DIP8
Адаптеры для программатора TL866II Plus (6 шт.)
Набор адаптеров для программатора TL866II Plus с PLCC IC экстрактором
Переходники для программирования микросхем в корпусах SOP8/16/20/28 (5 шт.)
Кабель EDID для программирования LED матриц
Адаптеры для программатора TL866II Plus (22 шт. с PLCC IC экстрактором)
Набор адаптеров для программирования микросхем (20 шт.)
Адаптеры PLCC панельки для микросхем (набор 5 в 1)
Набор адаптеров для микросхем в корпусе PLCC (6 в 1)
Переходники для программирования микросхем с PLCC IC экстрактором (набор 18 в 1)
Переходник-панелька SSOP8/TSSOP8-DIP8

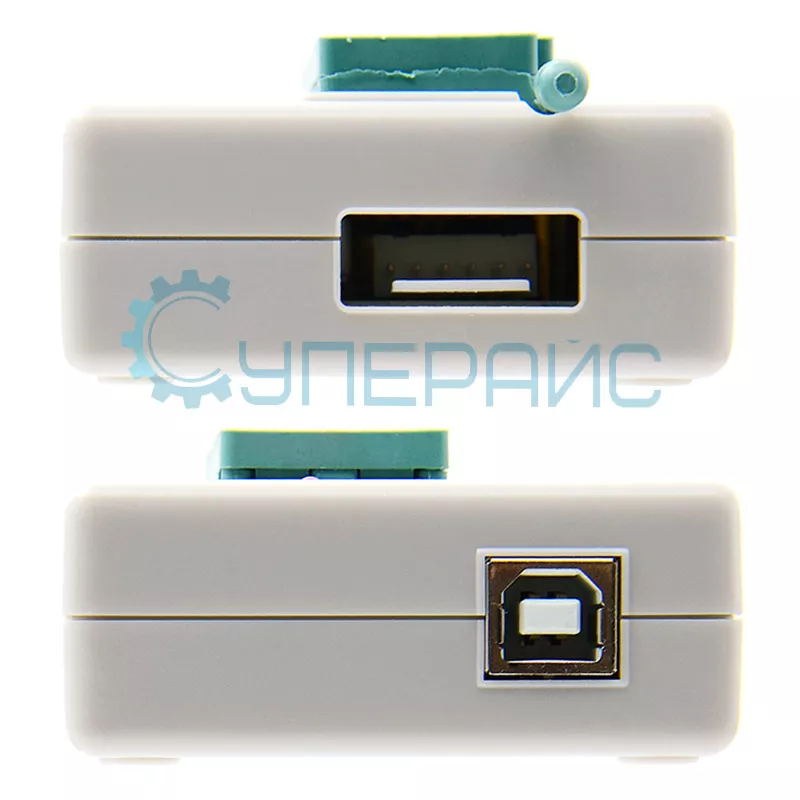

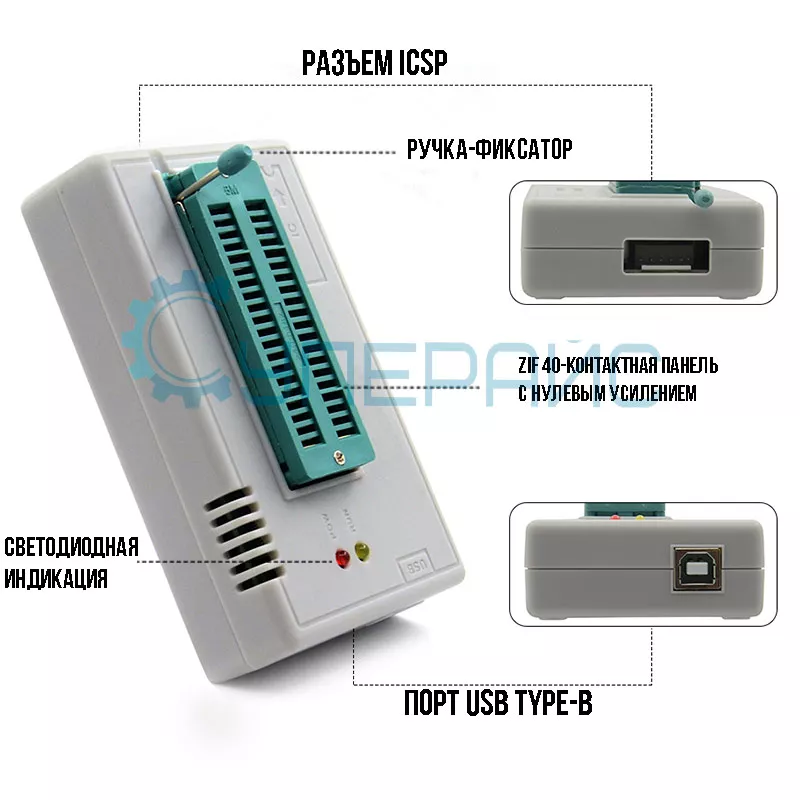

Подключение к компьютеру
USB Type B
Внутрисхемный программатор
Подключение к микросхеме
ZIF
JTAG
JTAG
Дополнительные функции
Самотестирование
Поддержка режима самообновления (DFU)
Поддержка режима самообновления (DFU)
Описание MiniPro TL866II Plus
ВНИМАНИЕ! Производство программатора микросхем MiniPro TL866II Plus (22 адаптера) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Программатор USB для микросхем XGecu TL866II Plus (5 адаптеров)

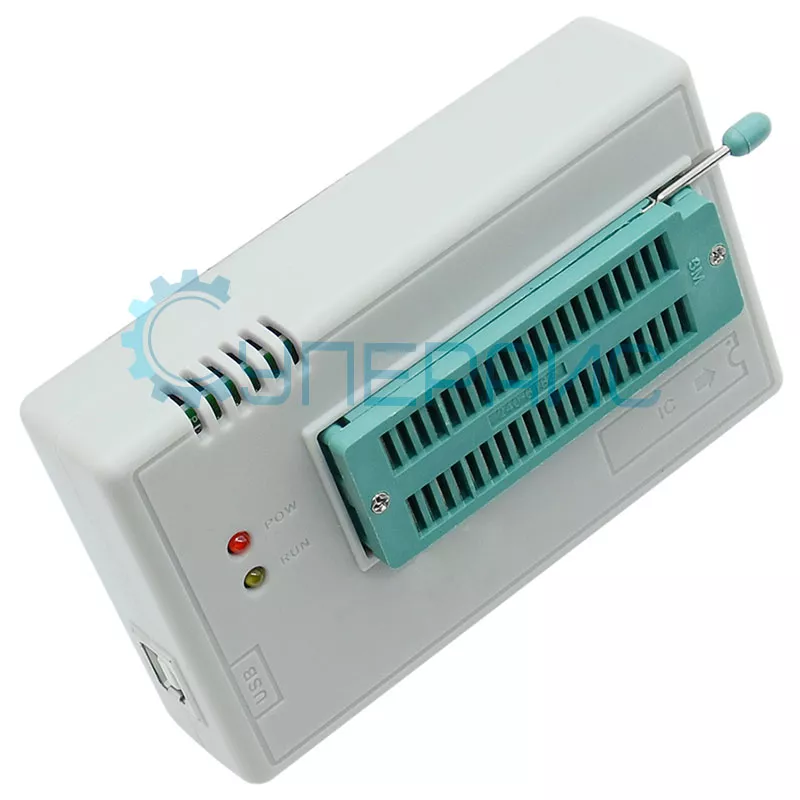

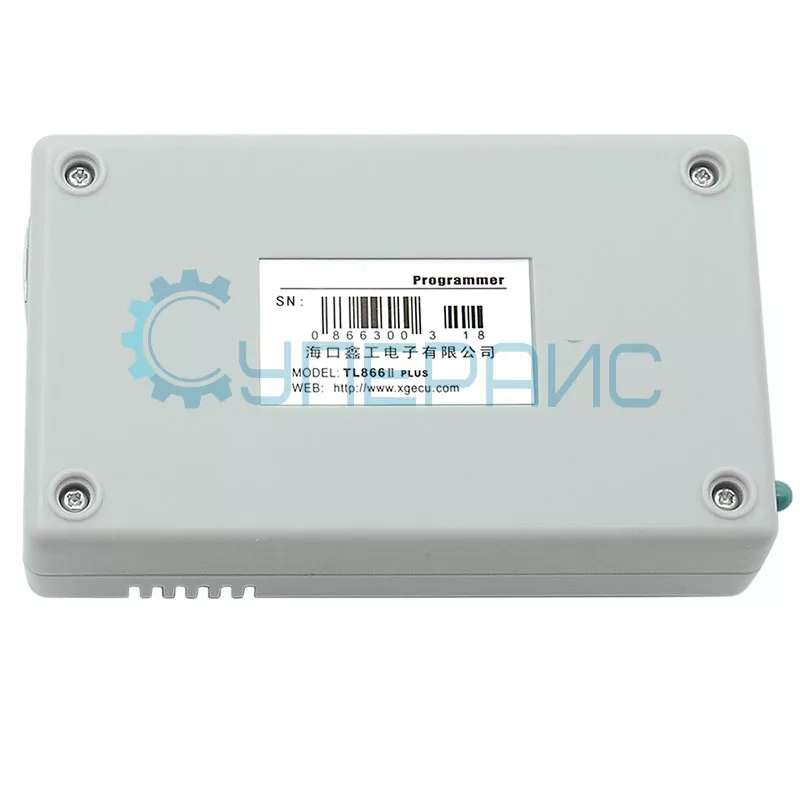

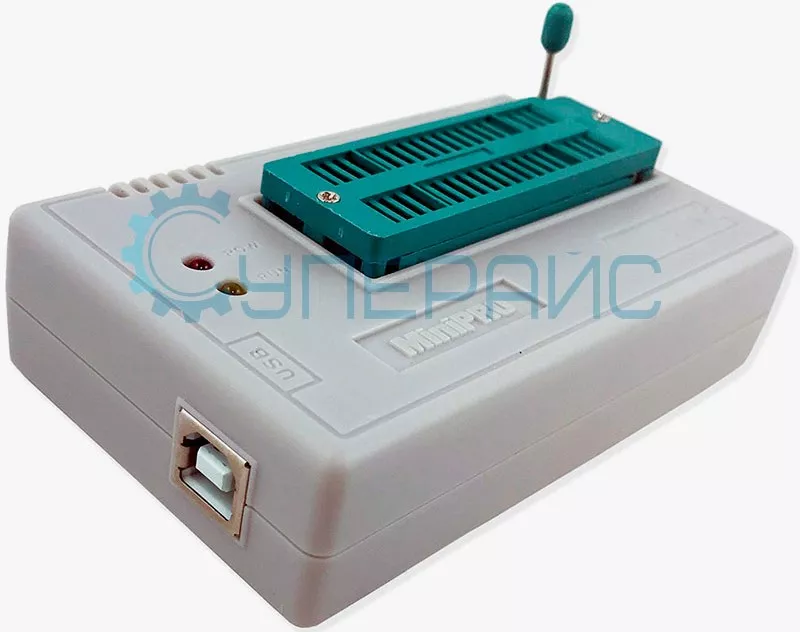

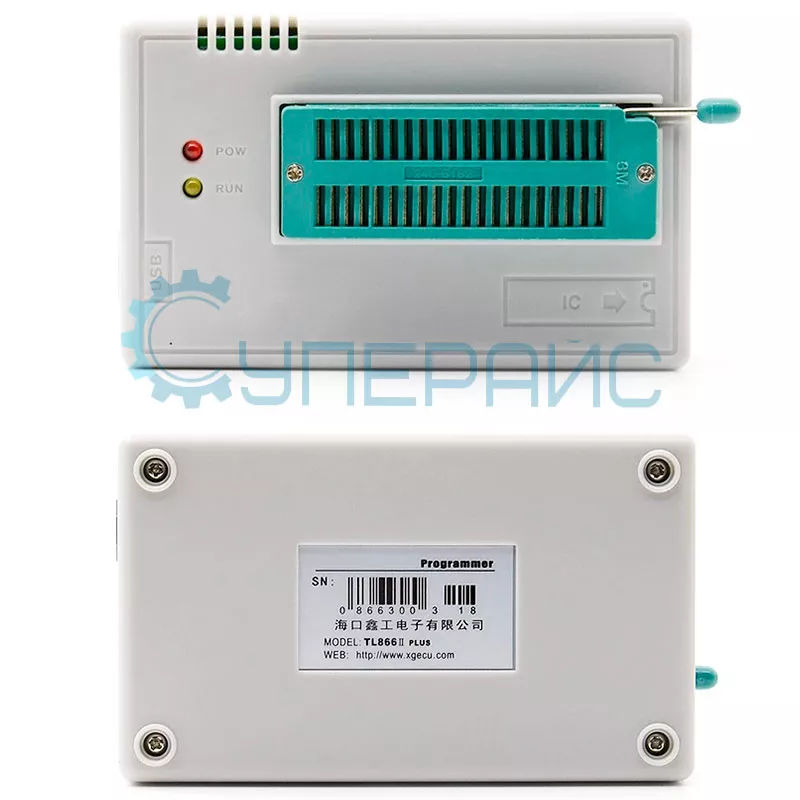

Универсальный USB программатор MiniPro TL866II Plus
Отличительной особенностью устройства является широкий набор адаптеров (22 шт) входящие в комплект поставки, подходящие для всевозможных ситуаций.Комплект поставки продуман до мелочей, чтобы обеспечить комфортную работу с различными типами микросхем, включая EEPROM и микроконтроллеры.
Обновленная прошивка программатора позволила увеличить скорость работы в сравнении с предыдущими поколениями до 12 Мб/с. В устройстве предусмотрен USB разъем для питания, и не требует дополнительного источника. Программирование микросхем стало еще быстрее благодаря обновленной архитектуре TL866. Программатор tl866a совместим с популярными утилитами, включая решения от Xgecu, что расширяет возможности при работе с микросхемами разных производителей. Новая версия TL866II Plus поддерживает внутрисхемное программирование через интерфейс ICSP, что упрощает работу с микроконтроллерами.Формат ICSP позволяет напрямую взаимодействовать с микроконтроллером, без необходимости предварительного извлечения из схемы.
Функциональные возможности:
- поиск ошибок логических элементов схемы,
- проверка общей логики интегральных схем,
- программирование микросхем
Благодаря универсальному подходу TL866II Plus идеально подойдёт как для специалистов, так и для начинающих, заинтересованных в программировании EEPROM или диагностике T48-совместимых чипов.
Наличие защиты от перенапряжения и перегрузки по току позволяет предотвратить поломку устройства при неправильной установки. Высокоскоростная защитная реакция системы около 100 мкс. Надёжность конструкции соответствует требованиям современного радиолюбителя, а цена остаётся доступной для широкой аудитории. Поддержка свыше 15000 микросхем (с полным списком можете ознакомится в разделе «Документация и ПО»).Таблица сравнения TL866II Plus с более ранними версиями программаторов
| Описание функций | TL866II Plus | TL866A | TL866CS |
| PIN распиновка | да | нет | нет |
| поддержка 1.8 В | да | нет |
нет |
| поддержка NAND FlASH | да | нет |
нет |
| ISP для 24/93/25 MCU | да | только MCU |
нет |
| макс память | 512 Мб | 128 Мб | 128 Мб |
| многопроцессорное программирование | да | да | да |
| макс напряжение VPP | 1.8 В | 21 В | 21 В |
| напряжение VCC | 1.8 - 6.5 В | 3.3 - 6.5 В |
3.3 - 6.5 В |
| скорость программирования W29C020 P+V (S) | 10.2 ± 2.4 с | 12.9 ± 4.3 с |
12.9 ± 4.3 с |
|
скорость программирования W25X80 P+V (S) |
9.3 ± 1.7 с | 21.5 ± 10.3 с |
21.5 ± 10.3 с |
|
скорость программирования W25Q64 P+V (S) |
69 ± 14.5 с | 128 ± 82 с |
128 ± 82 с |
| поддержка микросхем | 15000+ | 13000+ | 13000+ |
Многофункциональное устройство обязательно пригодится для специалистов разных сфер, от мастеров по ремонту автоэлектроники до радиолюбителей.
Модель tl866a продолжает традиции надёжности и совместимости, унаследованные от предыдущих версий tl866.
Устройство тл866 имеет встроенную систему автоматической идентификации микросхем, упрощающую процесс программирования.
Компактный размер и малый вес программатора позволяет переносить и использовать его в любых обстоятельствах. В разделе «Документация и ПО» в свободном доступе распространяется программное обеспечение необходимое для работы с устройством. Версия II Plus сохранила все преимущества предыдущих моделей TL866, добавив поддержку современных микроконтроллеров.
Переход на версию II обеспечил совместимость с новой архитектурой, сохранив при этом высокую производительность программирования.
Часто задаваемые вопросы
Какие микросхемы можно прошивать через этот программатор?
Поддерживаются тысячи типов микросхем: EPROM, EEPROM, Flash, NAND, микроконтроллеры PIC и AVR, а также различные PLD. Полный список есть в софте Xgpro, и он регулярно расширяется через обновления.
Зачем в комплекте 22 адаптера, если есть DIP-панель?
Адаптеры нужны для микросхем в корпусах, которые физически не влезают в стандартную ZIF-панель: SOP, TSOP, PLCC, QFP и другие. Без них пришлось бы каждый раз изготавливать переходные платы, что сильно замедляет процесс разработки.
Работает ли программатор с микросхемами 27C400 и 27C800?
Да, эти старые EPROM в корпусах DIP-32 поддерживаются напрямую через ZIF-панель. Это особенно ценно для ремонта ретро-техники и аркадных автоматов, где такие микросхемы используются до сих пор.
Можно ли использовать его для внутрисхемного программирования?
Нет, TL866II Plus - это параллельный программатор, предназначенный для прошивки микросхем вне платы. Для внутрисхемной отладки понадобится отдельный программатор-отладчик типа PICkit или ST-Link.
Какое программное обеспечение используется и под какие ОС?
Официальный софт Xgpro работает под Windows от XP до 11. Для Linux есть неофициальные порты, но стабильность может отличаться. Интерфейс простой: выбираете микросхему из базы, загружаете файл, нажимаете Program.
Документация и ПО MiniPro TL866II Plus
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации программатора USB MiniPro TL866II Plus
Язык:
Английский
Размер и тип:
5.08 Мб,
PDF
Список поддерживаемых микросхем для программатора USB MiniPro TL866II Plus
Язык:
Английский
Размер и тип:
750 КБ,
PDF
Программное обеспечение для программатора USB MiniPro TL866II Plus
Язык:
Версия:
6,6
Размер и тип:
24,0 МБ,
RAR
RAR
Программное обеспечение XGPro для программатора USB MiniPro TL866II Plus
Язык:
Версия:
11,71
Размер и тип:
31,5 МБ,
ZIP
ZIP
