Пробник токовый RIGOL PCA1150
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Описание RIGOL PCA1150
Технические характеристики RIGOL PCA1150
| Полоса пропускания | 10 МГц |
| Максимальный непрерывный диапазон входного сигнала | 150 А |
| Время нарастания | ≤ 3,5 нс |
| Максимальное пиковое значение тока |
пик 300 А, непрерывный пик 500 А, длительность импульса ≤ 30 мкс |
| Коэффициент усиления | 0,1 В / А |
| Точность амплитуды |
± 1 % rdg, ± 1 мВ, ≤ 150 А ± 2 % rdg, ≤ 300 A пик |
| Шум | ≤ 2,5 мА (для прибора для измерения формы сигнала в диапазоне 20 МГц) |
| Максимальная номинальная мощность | 8,5 ВА |
| Температурный коэффициент чувствительности | ≤ ± 2 % (при частоте ввода 50 Гц, 30 ступеней в диапазоне от 0 °C до 40 °C) |
| Влияние внешних магнитных полей | ≤ 150 мА (при постоянном токе или частоте 60 Гц, магнитном поле 400 А/м) |
| Общие характеристики | |
| Диаметр проводника, доступного для измерения | 20 мм (изолированный проводник) |
| Длина кабеля | 2 м |
| Размер зонда | 176 x 60 x 27 мм |
| Размер ограничителя | 27 x 55 x 18 мм |
| Рабочая температура | 0 - 40 °C, относительная влажность ≤ 80 % |
| Температура хранения | -10 - 50 °C, относительная влажность ≤ 80 % |
| Вес | 500 г |
| Комплектация | пробник RIGOL PCA1150 – 1 шт |
| Совместимость |
Цифровой осциллограф RIGOL DHO4804 (4 канала х 800 МГц) Цифровой осциллограф смешанных сигналов Rigol MSO7014 |

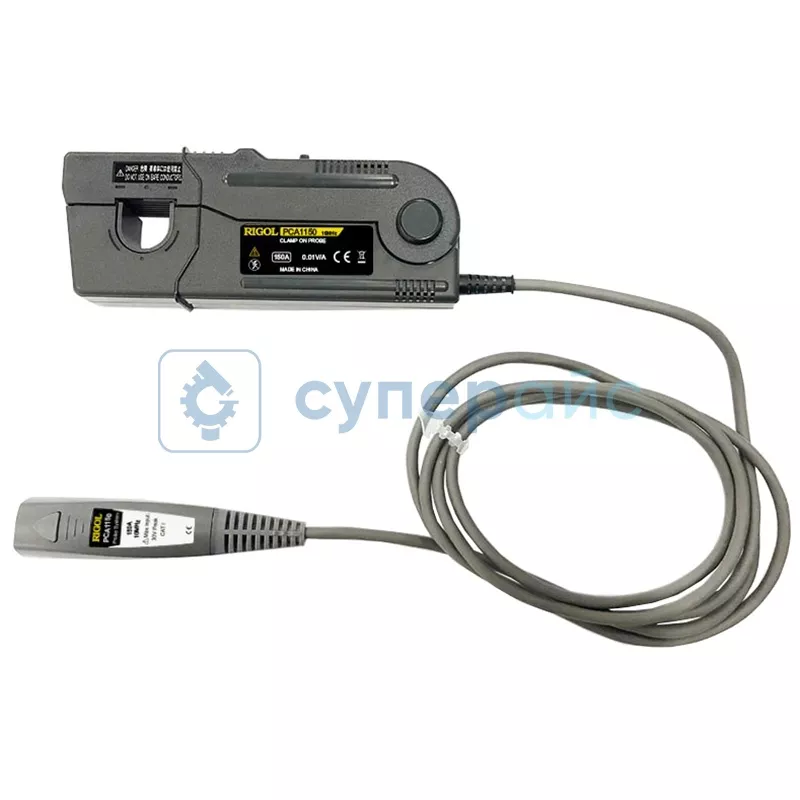

Пробник RIGOL PCA1150
Пробник токовый RIGOL PCA1150 помогает проводить точные измерения силы тока. Пробник для осциллографа такого типа значительно расширяет функциональные возможности измерительного оборудования, к которому подключается.
Модель PCA1150 располагает полосой пропускания 10 МГц и временем нарастания, не превышающим 3,5 нс. Максимум непрерывного диапазона входного сигнала 150 А даёт возможность измерять ток в широких пределах. Ниже отвечаем на возможные вопросы о модели.
Для чего подходит такой аксессуар?
Применяя высоковольтный щуп для осциллографа и этот пробник с коэффициентом усиления 0,1 В/А, можно проводить комплексные измерения тока и напряжения. Прибор отличается высокой точностью амплитуды: ±1% rdg при токе до 150 А, что подходит для измерения множества сигналов, используемых в электронике.
Это бесконтактный пробник?
Да. Пробники с такими характеристиками применяют для бесконтактного измерения тока. Устройство помогает анализировать форму сигнала, измерять амплитуду и частоту без разрыва цепи.
Каковы физические параметры?
Длина кабеля в 2 метра обуславливает удобство подключения. Диаметр проводника для измерения может составлять до 20 мм. Размеры зонда (176×60×27 мм) позволяют работать в условиях тесного пространства.
Документация и ПО RIGOL PCA1150
Отзывы RIGOL PCA1150
