Описание GS-320
Технические характеристики GS-320
| Рабочая частота | 23 - 6200 МГц |
| Частотное разрешение | 10 кГц |
| Максимальное количество точек сканирования | 1000 |
| Скорость сканирования | 1000 точек в секунду |
| Эффективная направленность | 50 дБ |
| Коэффициент стоячей волны на входе | < 2 |
| Точность измерения фазы | > 1,50 |
| Точность измерения амплитуды | > 0,25 дБ |
| Разрешение для определения расстояния до точки повреждения | (C x VF) / 2 с |
| Максимальная длина измерительного кабеля | 3 : 3000 м (VF = 1) |
| Максимальное входное напряжение постоянного тока | 25 В |
| Диаграммы отображения | Смита, полярный график фазы коэффициента отражения, амплитуда, логарифмическая амплитуда, КСВ, расстояние до места повреждения; потери в кабеле |
| Функция управления через ПК | есть |
| Функция анализа повреждения кабеля | есть |
| Функция отображения до четырех независимых маркеров | есть |
| Общие характеристики | |
| Дисплей | 3,2-дюймовый сенсорный экран |
| Разрешение дисплея | 320 x 240 |
| Ёмкость аккумулятора | 4000 мАч |
| Время автономной работы аккумулятора | 4 ч |
| Время зарядки аккумулятора | 6 ч |
| Интерфейс зарядки | USB Type-C |
| Рабочая температура | 0 - 40 ℃ |
| Габариты изделия | 145 х 72 х 24 мм |
| Габариты упаковки | 210 x 110 x 35 мм |
| Вес брутто | 410 г |

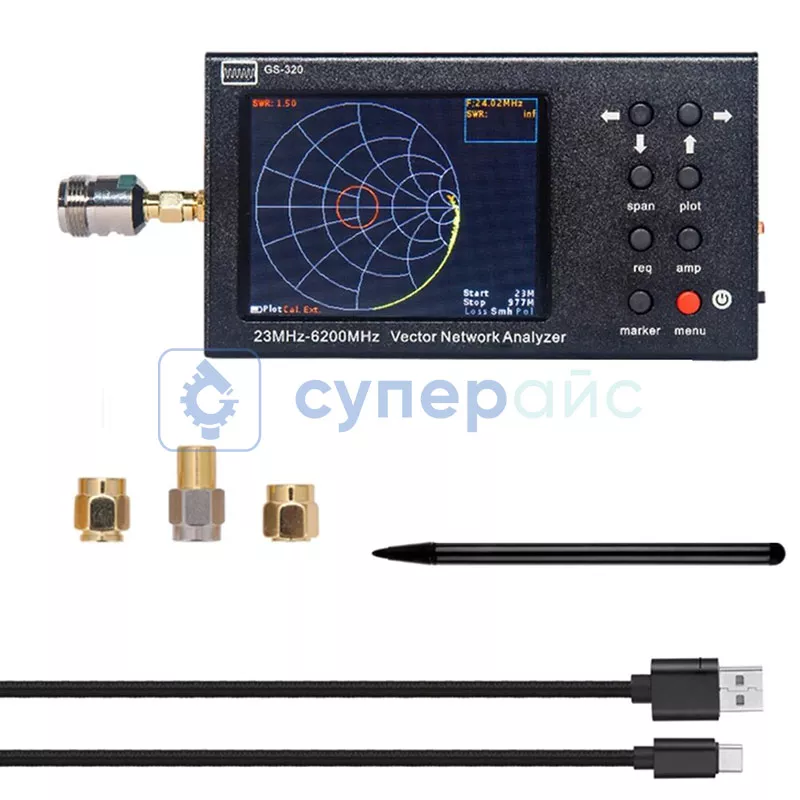

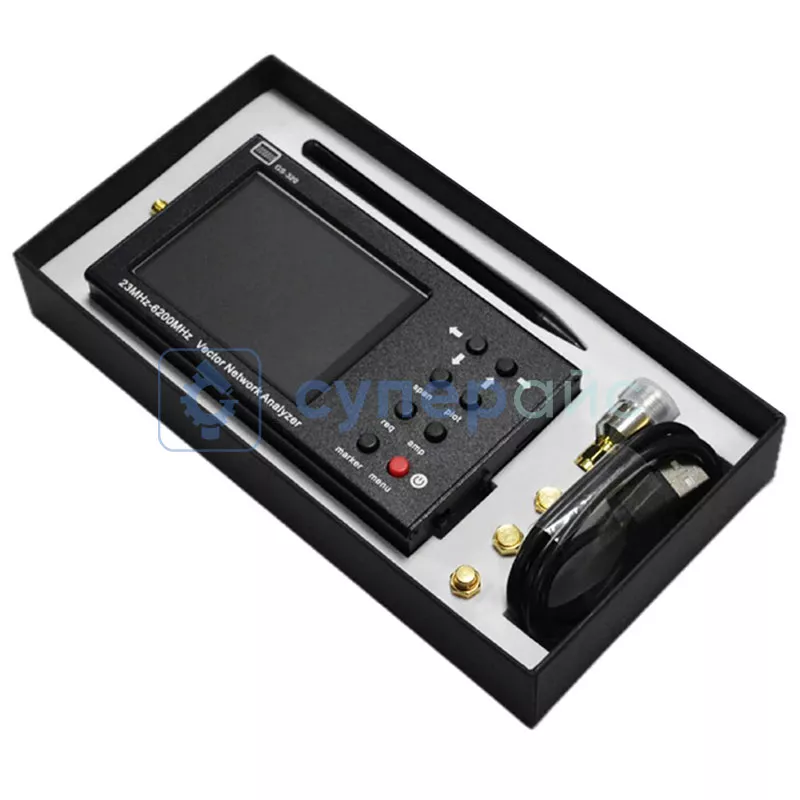

| Комплектация |
анализатор электрических цепей GS-320 – 1 шт USB кабель Type-C - 1 шт стилус - 1 шт адаптер SMAN/SMA-KJ - 1 шт SMA переходник SMA OPEN - 1 шт SMA переходник 50Ω LOAD - 1 шт SMA переходник SMA SHORT - 1 шт |

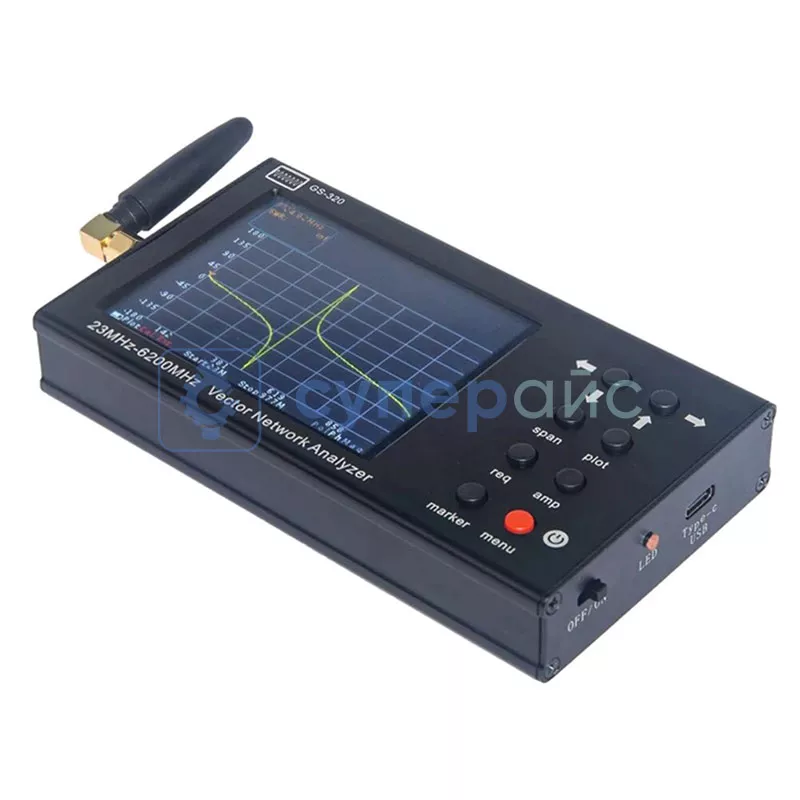

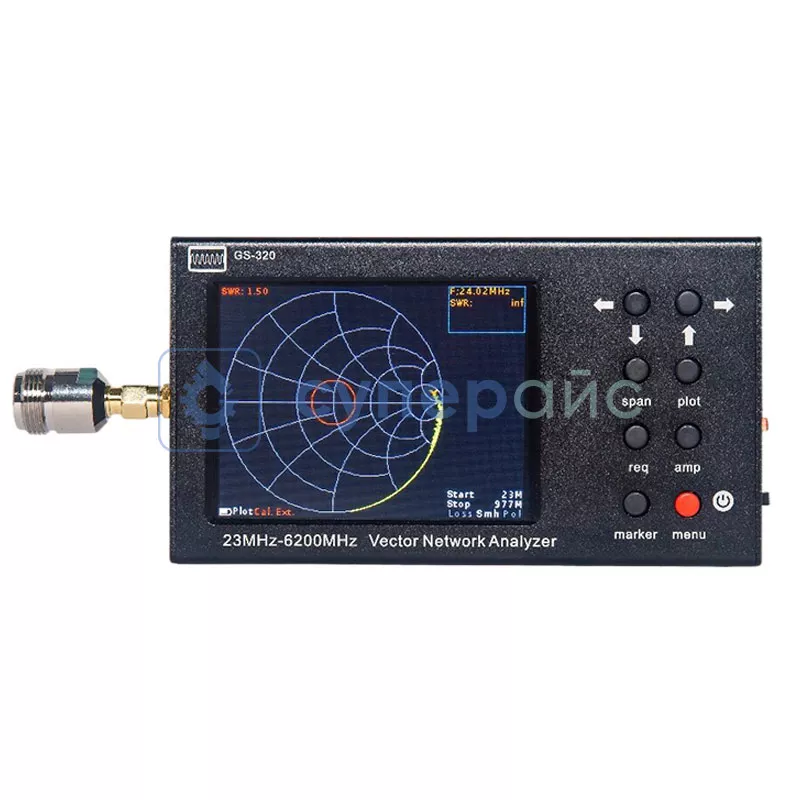

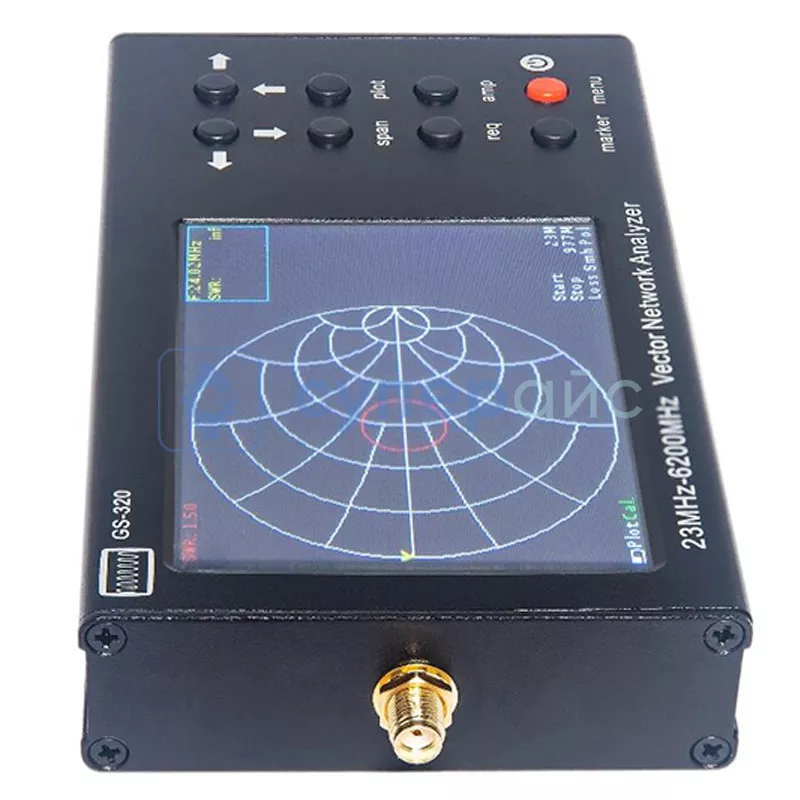

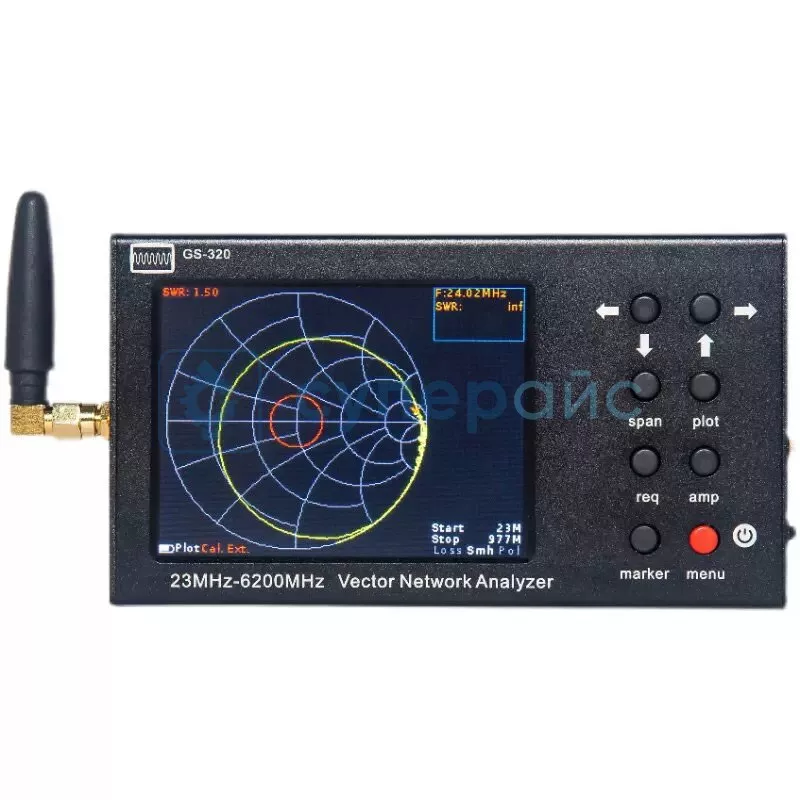

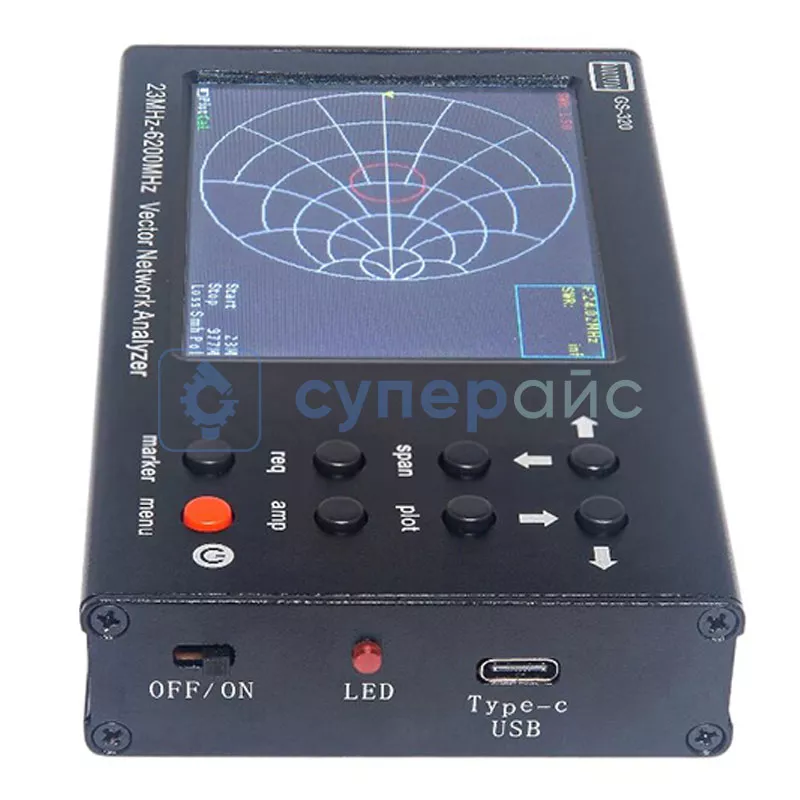

Сканер кабеля GS-320
Портативный анализатор кабеля GS-320 представляет собой компактный инструмент для проверки и диагностики различных типов кабельных линий. Устройство помогает выявлять повреждения и неисправности в проводных системах.
Рабочая частота 23 - 6200 МГц делает анализатор подходящим для многих типов кабелей. Скорость сканирования 1000 точек в секунду сокращает время проведения измерений.
Разнообразие диаграмм отображения (Смита, полярный график фазы коэффициента отражения и другие) даёт возможность всесторонне оценить состояние исследуемой линии. Функция управления через ПК расширяет возможности анализа данных.
Такое оборудование применяют для решения различных задач, включая:
- поиск обрывов и коротких замыканий в кабельных линиях;
- измерение длины кабеля;
- определение характеристического сопротивления линии;
- анализ качества согласования в ВЧ-трактах.
Габариты изделия (145 х 72 х 24 мм) делают GS-320 компактным и удобным для использования в полевых условиях. Для питания применяется встроенный аккумулятор, что увеличивает мобильность устройства. Функция анализа повреждения кабеля помогает локализовать проблемные участки линии.
Сканер кабеля GS-320 будет полезен в следующих областях:
- монтаж и обслуживание телекоммуникационных сетей;
- диагностика антенно-фидерных устройств;
- контроль качества производства кабельной продукции;
- обучение в образовательных учреждениях.
