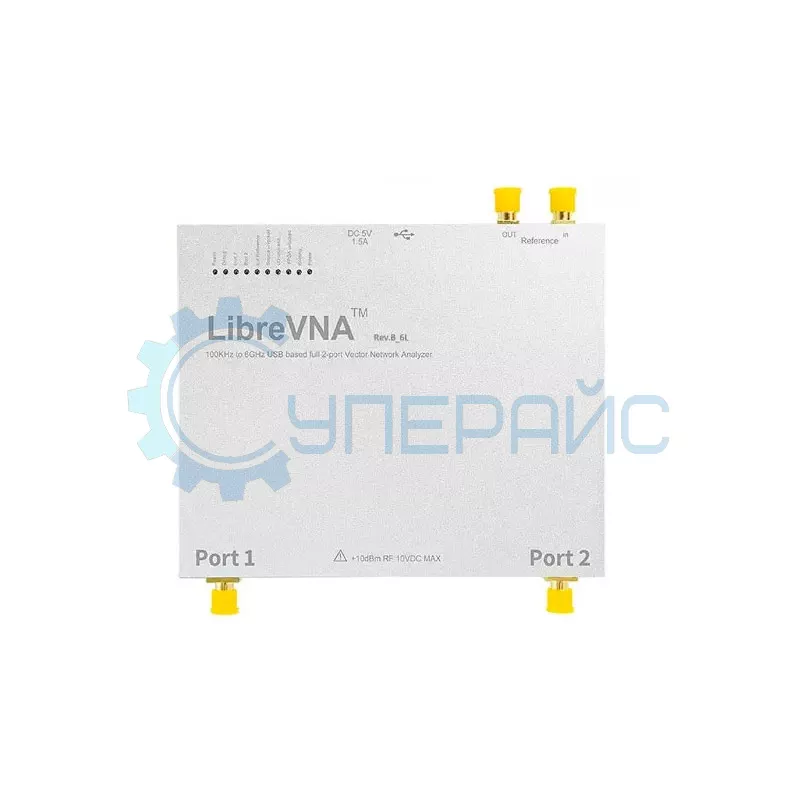

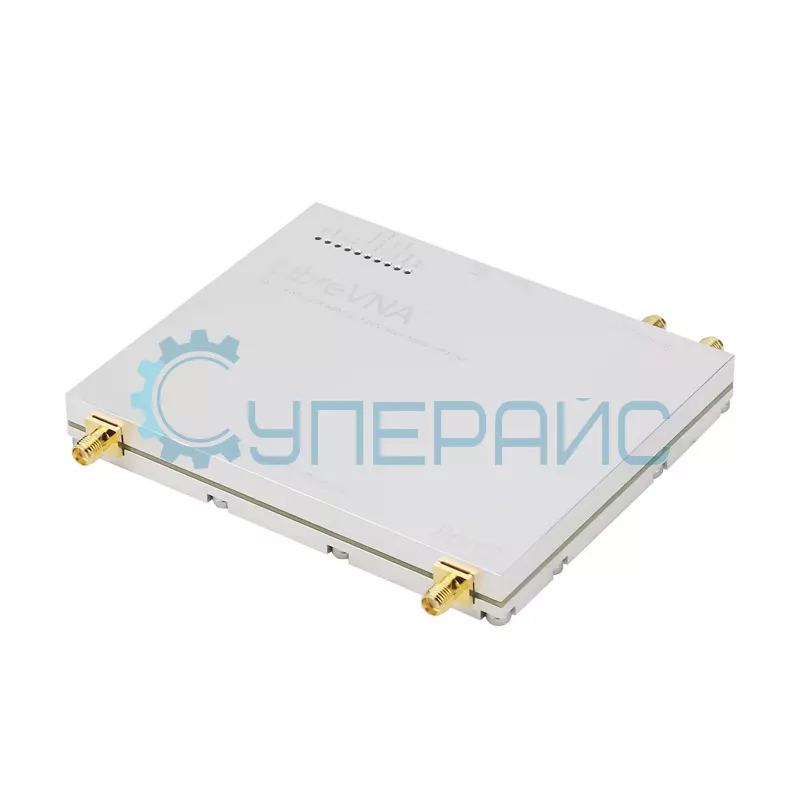

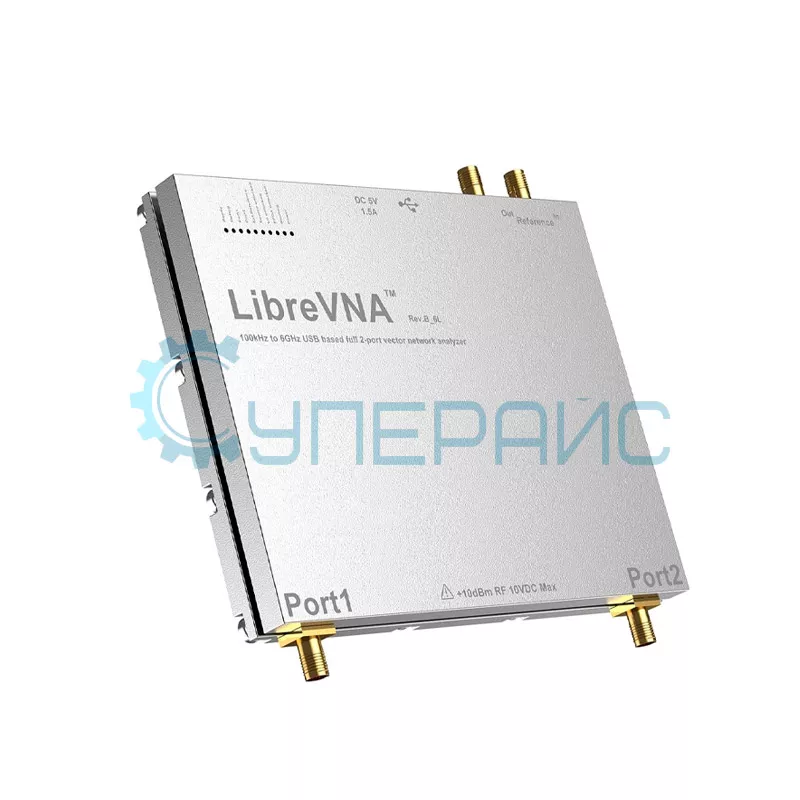

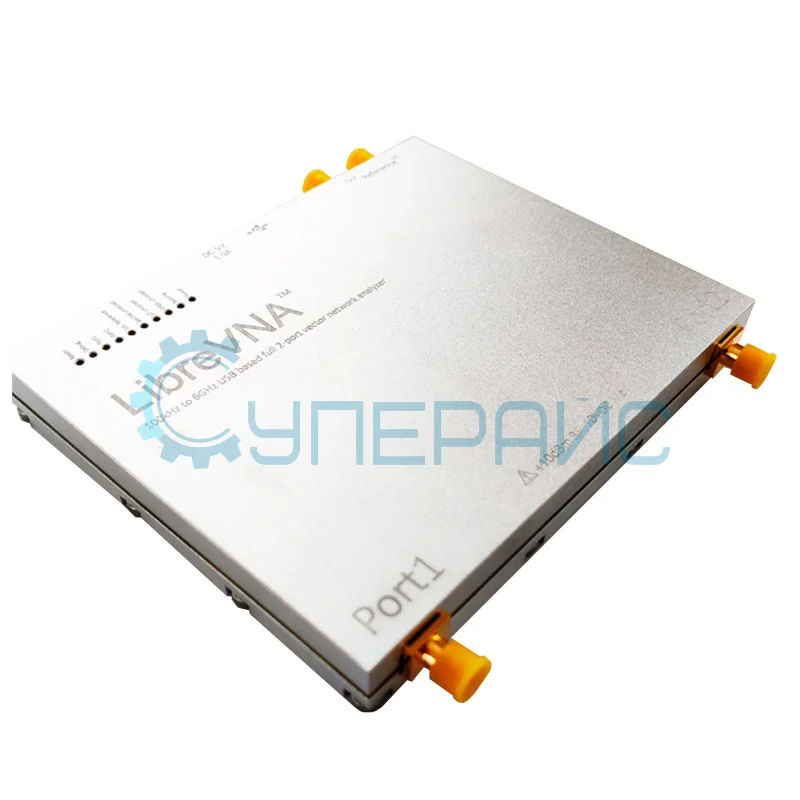

Анализатор цепей LibreVNA
Артикул (код товара): 17457
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
62 630 ₽
62 630 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
17457
Модель (серия)
-
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Другой -
Артикул (код товара)
17457
Модель (серия)
-
Гарантия, мес.
12
Мин. частота
100 кГц
Макс. частота
6 ГГц
Интерфейс
USB
Кол-во точек сканирования, точек
Описание Другой -
Технические характеристики LibreVNA
| Частота измерения | 100 кГц - 6 ГГц |
| Количество тестовых портов | 2 |
| Динамический диапазон | до 3 ГГц, откалиброванный: > 95 дБ |
| от 6 ГГц, откалиброванный: > 50 дБ | |
| Ширина полосы пропускания | 10 Гц - 50 кГц |
| Точки сканирования -40 дБмВт - 0 дБмВт | до 4501 точки |
| Скорость точки развертки | < 500 импульсов в секунду |
| Точность частоты | < 2 ppm |
| Выходная мощность | -40 дБм - 0 дБм |
| Импеданс | 50 Ом |
| Измерения | S11, S21, S12, S22 |
| Общие характеристики | |
| Источник питания | постоянный ток 5 В, 1,5 А (питание от USB) |
| Потребляемая мощность | 7 Вт |
| Интерфейс | USB Type-C |
| Поддержка операционной системы | Windows, Linux, MacOS (64 bit) |
| Габариты | 122 х 98 х 16 мм |
| Вес | 600 г |

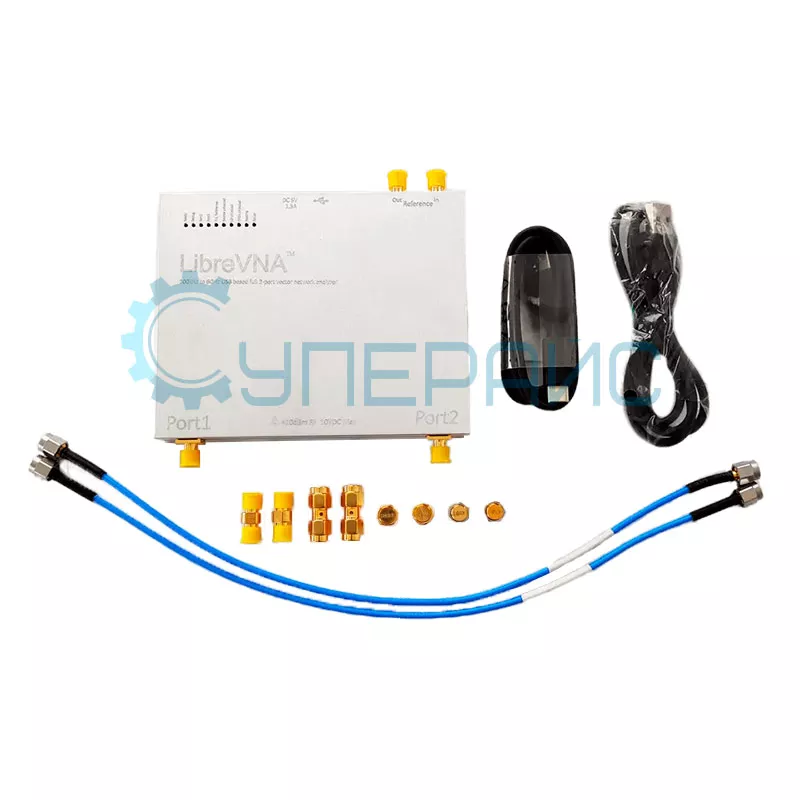

| Комплектация |
анализатор цепей LibreVNA – 1 шт кабель USB питания – 1 шт кабель USB Type-C – 1 шт SS405 RF кабель – 2 шт набор калибровочных деталей SMA – 1 шт разъем SMA – 4 шт руководство пользователя – 1 шт |
| Совместимость | Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием |
LibreVNA: Портативный векторный анализатор
Портативный анализатор цепей LibreVNA — это не просто прибор, а открытая платформа для RF-диагностики "в поле". Его уникальность — в сочетании лабораторного диапазона (100 кГц – 6 ГГц) с габаритами смартфона (122x98x16 мм, 600 г). Работает от любого источника питания (5В/USB-C), превращая анализатор в мобильную измерительную станцию.
Почему профессионалы выбирают LibreVNA:
- Открытая экосистема: Полный контроль над прошивкой и ПО (Windows/Linux/Mac). Кастомизация сценариев тестирования под специфичные задачи — от антенн 5G до ВЧ-фильтров дронов.
- Мгновенная готовность: В комплекте — калибровочные SMA-стандарты и кабели. Калибровка "в один клик" перед выездом на вышку или в цех.
- Интеллектуальная двухпортовость: Одновременный замер S11/S21/S12/S22 с импедансом 50 Ом. Выявляет взаимное влияние цепей, а не просто параметры.
- Полевая живучесть: Скорость сканирования 500 точек/сек — быстрая проверка стабильности системы при вибрации или перепадах температур.
- Экономия ресурсов: Потребляет всего 7 Вт.
Анализатор LibreVNA — инструмент для тех, кто создает, а не тестирует по шаблону. Комплексная открытость системы(ПО и протоколы) и калибруемая точность делают его незаменимым для разработчиков IoT, телеком-инженеров и радиолюбителей, работающих на пределе номинальной частоты (6 ГГц).
Документация и ПО Другой -
Название
Язык
Версия
Размер и тип
Руководство пользователя для анализатора цепей LibreVNA
Язык:
Русский
Размер и тип:
1,58 МБ,
PDF
