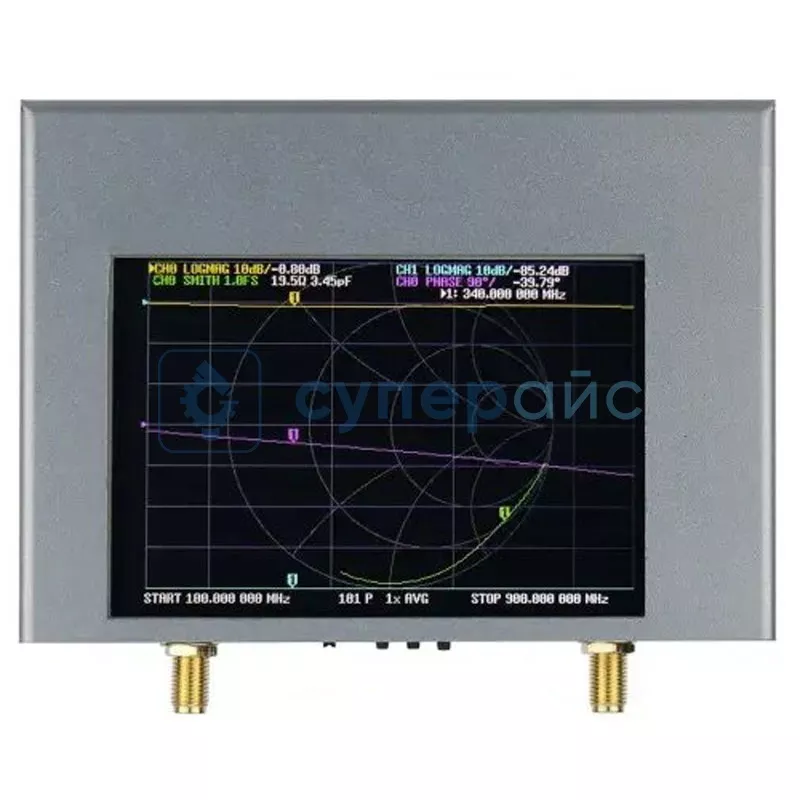

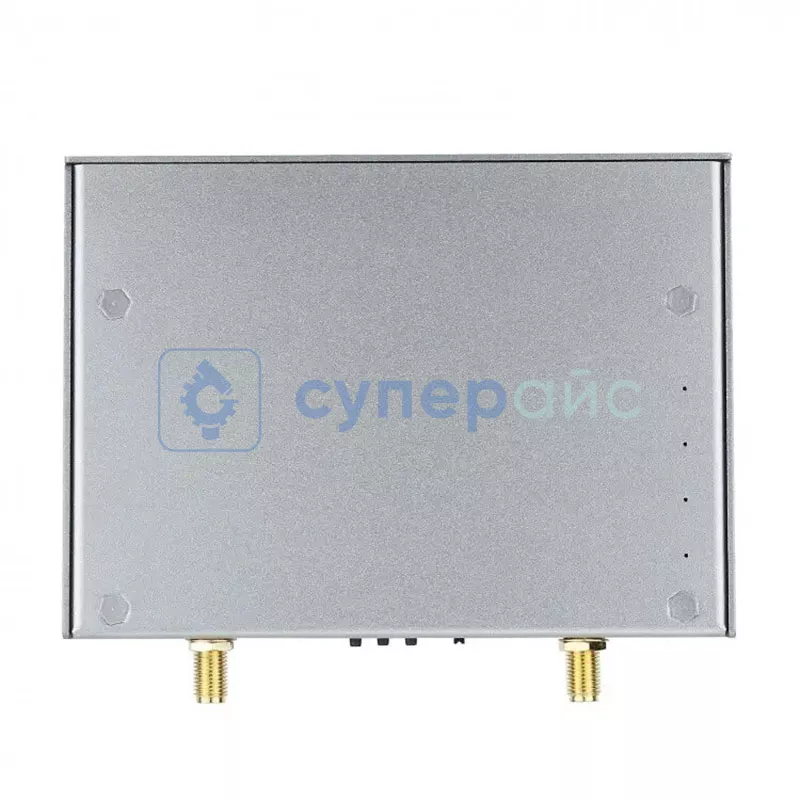

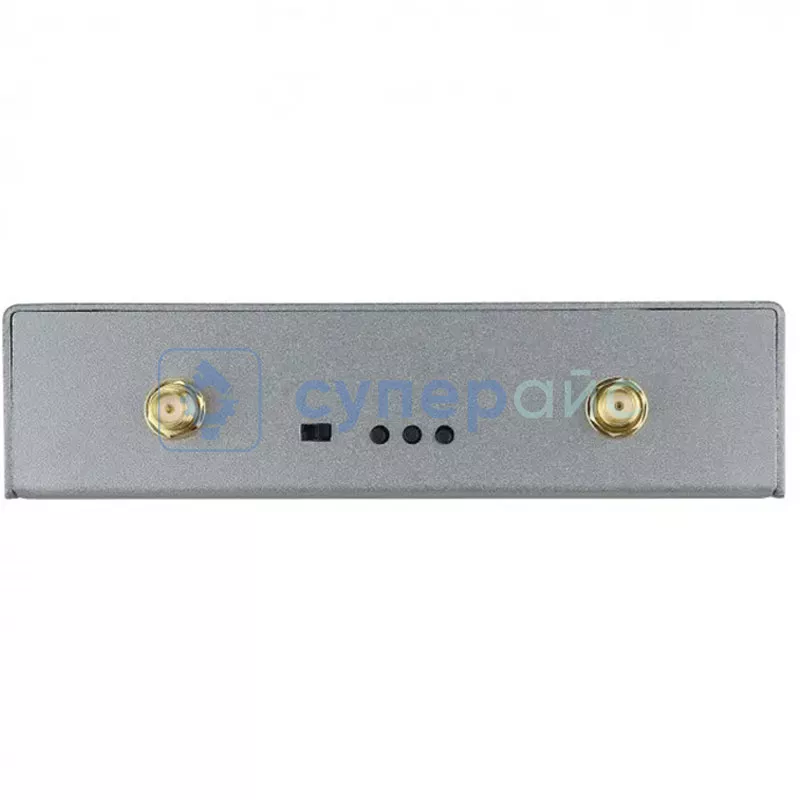

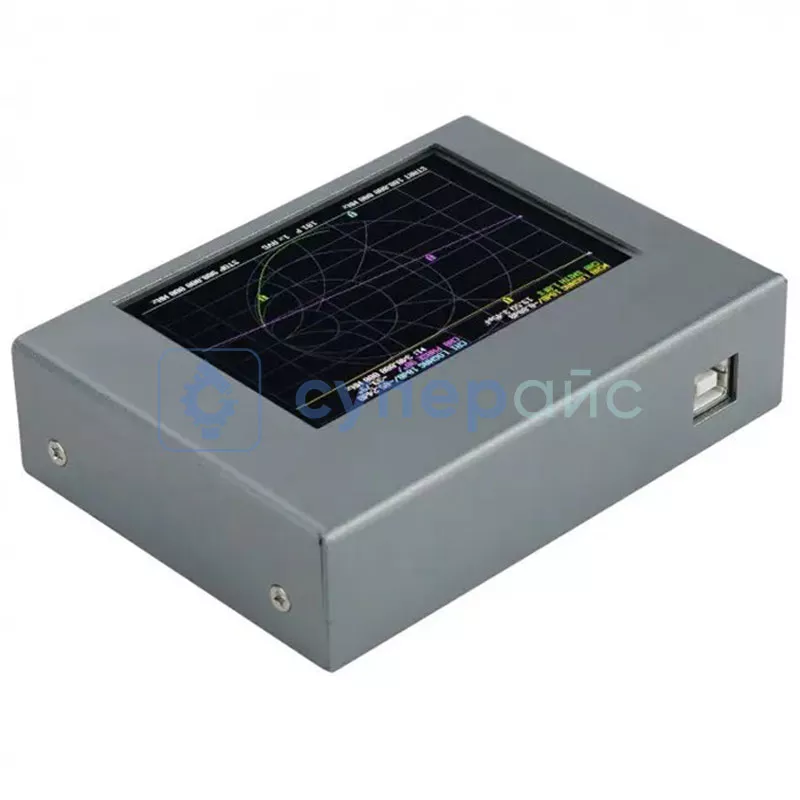

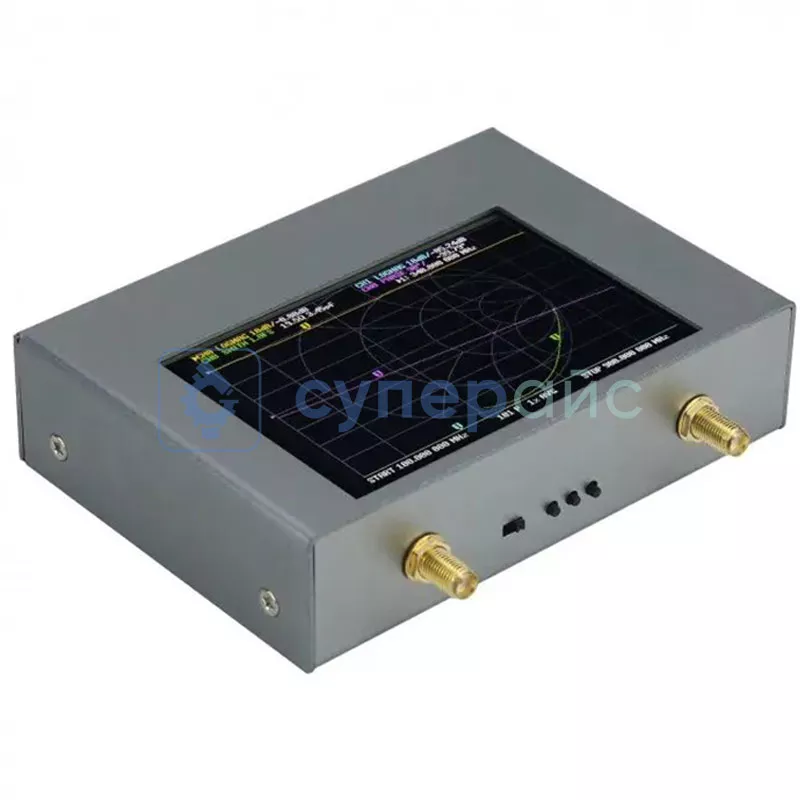

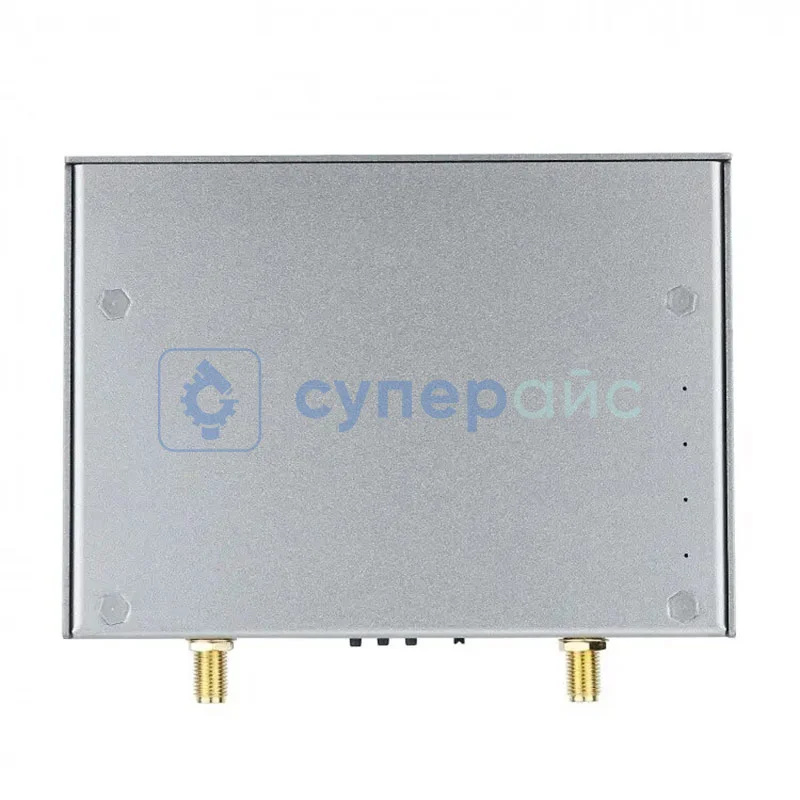

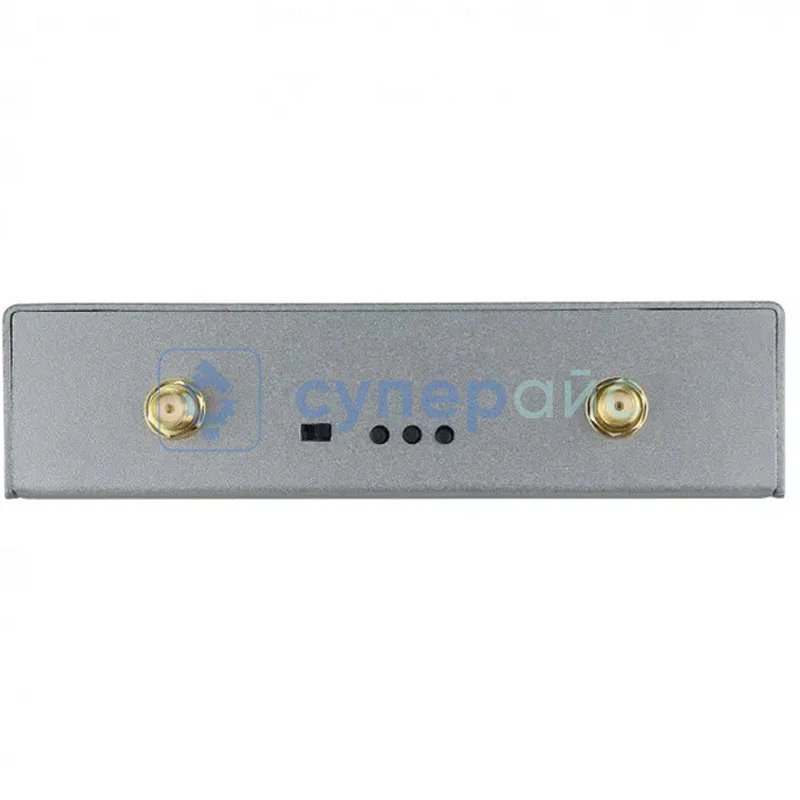

Портативный анализатор электрических цепей NanoVNA V2 Plus4
Артикул (код товара): 23100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
47 570 ₽
47 570 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
23100
Модель (серия)
NanoVNA V2 Plus4
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики NanoVNA NanoVNA V2 Plus4
Общие данные
Артикул (код товара)
23100
Производитель (бренд)
Модель (серия)
NanoVNA V2 Plus4
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Мин. частота
50 кГц
Макс. частота
4,4 ГГц
Кол-во точек сканирования, точек
Вид анализатора
векторный анализатор сетей
Измеряемые параметры цепи
обратные потери, вносимые потери, комплексный импеданс, сопротивление, реактивное сопротивление, КСВ, рефлектометрия во временной области, расстояние до места повреждения
Встроенные функции и опции
Связь с ПК
Да
Дополнительные функции
автоматическая корректировка дрейфа, расчет обратных потерь, расчет вносимых потерь, расчет комплексного импеданса, расчет сопротивления, расчет реактивного сопротивления, расчет КСВ, TDR, сенсорный экран
Общие характеристики

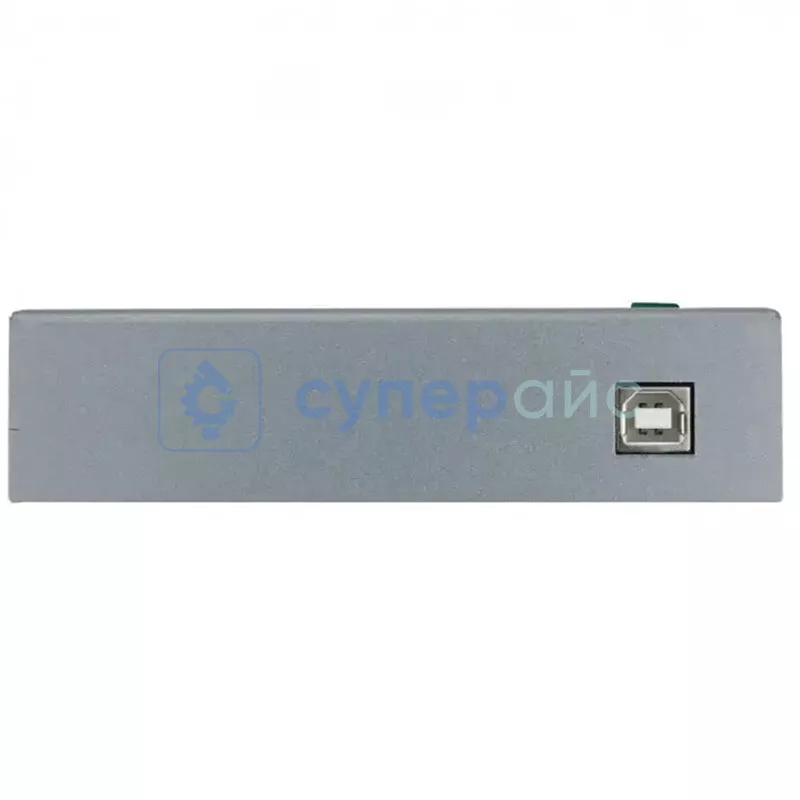

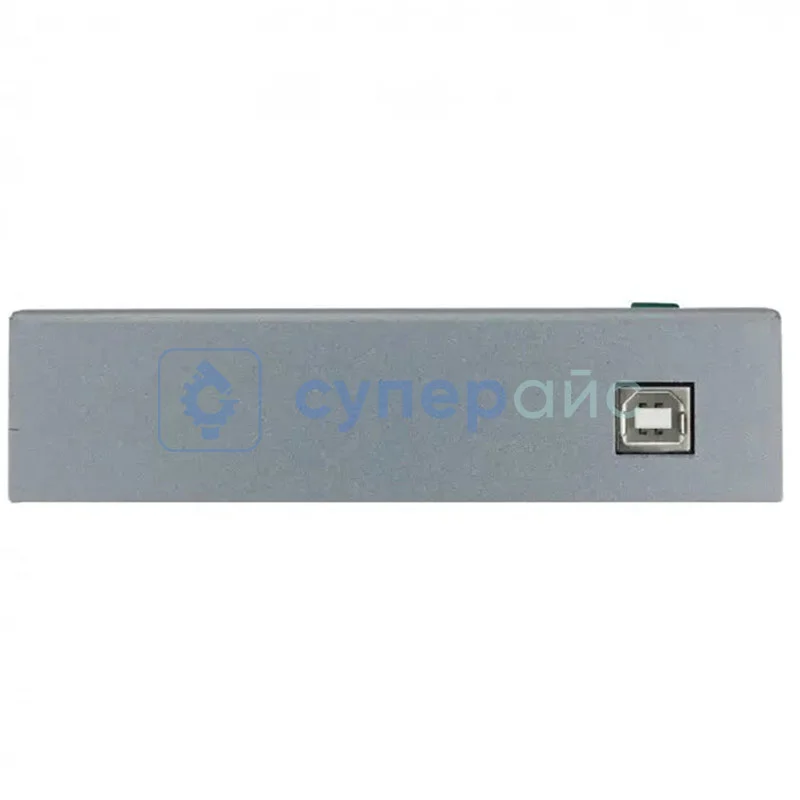

Интерфейс
USB
Тип дисплея
LCD
Питание
от порта USB
от литиевого аккумулятора
от литиевого аккумулятора
Рабочая температура
0 - 45
Совместимость ОС
Linux, Windows (7 или выше), Mac OS
Габариты и вес
Габариты прибора
54 x 85.5 x 11
Габариты упаковки
185 x 110 x 70
Вес брутто, кг
0.475

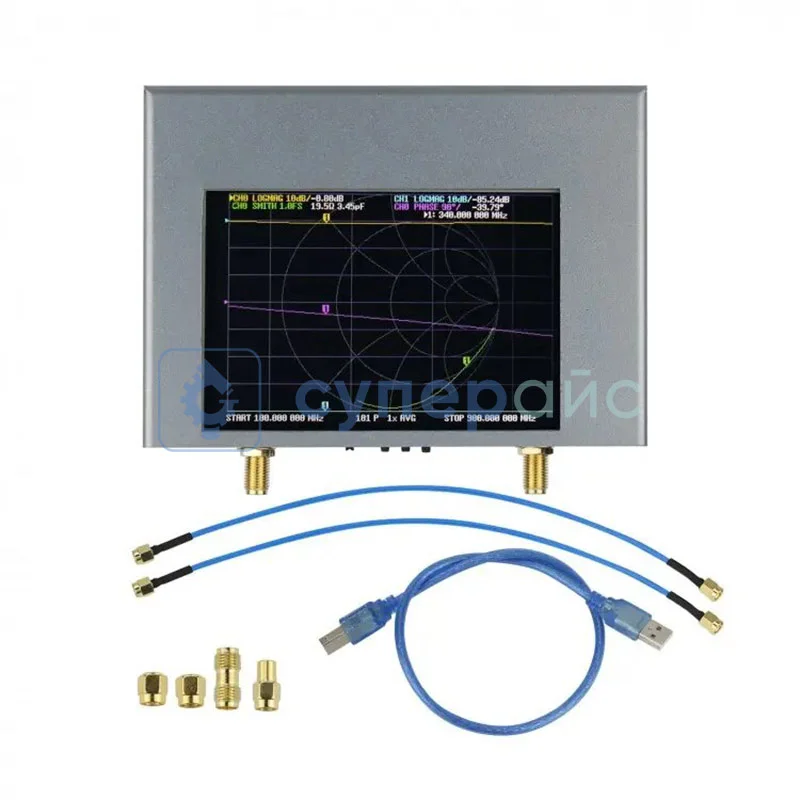

Комплектация
Комплектация
анализатор электрических цепей NanoVNA V2 Plus4 – 1 шт
USB кабель - 1 шт;
калибратор - 1 шт;
переходник "мама" - "папа" - 1 шт;
руководство пользователя - 1 шт
USB кабель - 1 шт;
калибратор - 1 шт;
переходник "мама" - "папа" - 1 шт;
руководство пользователя - 1 шт
Описание NanoVNA NanoVNA V2 Plus4
Часто задаваемые вопросы
В каком диапазоне частот работает NanoVNA V2 Plus4?
Анализатор перекрывает диапазон от 50 кГц до 4,4 ГГц. Частотное разрешение - 0,01 МГц, что позволяет точно выставлять точки замера.
Что умеет считать этот векторный анализатор?
Прибор рассчитывает обратные и вносимые потери, комплексный импеданс, активное и реактивное сопротивление, а также КСВ. Есть и функция TDR - рефлектометрия во временной области для поиска расстояния до места повреждения в линии.
Какой у прибора экран и питание?
Установлен 4-дюймовый сенсорный экран с разрешением 480 x 320. Питание 4,6-5,5 В, 500 мА через USB, встроенный аккумулятор на 3200 мАч.
Можно ли подключить анализатор к компьютеру?
Да, прибор работает с программой Nano QT под Linux, Windows 7 и выше и Mac OS. При замере с ПК число точек развёртки поднимается с базовых 1024 до 65535 - предел зависит от производительности компьютера.
Насколько широкий динамический диапазон и стабильны ли замеры?
Калиброванный динамический диапазон системы - 90 дБ, минимальный уровень шума S11 от -40 до -50 дБ. Есть автоматическая корректировка дрейфа, поэтому показания не уплывают при прогреве, а полная развёртка занимает 0,25 с.
