Портативный анализатор цепей SYSJOINT SV6301A

Технические характеристики SYSJOINT SV6301A

Векторный анализатор цепей SYSJOINT SV6301A

Портативный анализатор цепей SYSJOINT SV6301A представляет собой компактное устройство для измерения радиочастотных характеристик. Аппарат работает в диапазоне частотного измерения от 1 МГц до 6,3 ГГц, что помогает охватить широкий спектр измерительных задач.

Поддерживаемая моделью точность частотного измерения ± 1 ppm обуславливает высокую достоверность получаемых результатов при тестировании оборудования. Радиочастотная выходная мощность от -40 до -10 дБм даёт возможность проводить испытания чувствительных компонентов с минимальным риском их повреждения.

Анализатор SYSJOINT SV6301A располагает следующими преимуществами:

• компактность корпуса для лёгкого перемещения;
• батарейное питание для работы в полевых условиях;
• относительно высокая скорость измерений для экономии времени;
• широкий частотный диапазон для разнопланового применения.

Функция хранения данных с возможностью сохранять до 18 измерений упрощает процесс сравнительного анализа результатов. Объем встроенной памяти 8 Гб подходит для сохранения большого количества результатов тестирования тех или иных устройств.

Время автономной работы 3 часа подходит для проведения серии измерений без подзарядки. Интерфейс USB Type-C используют для скоростной передачи информации на компьютер.

Дисплей в виде 7-дюймового ЖК-экрана с сенсорным управлением реализован для:

• быстрого доступа к функционалу без использования кнопок;
• наглядного отображения графиков для удобства анализа;
• детального просмотра результатов измерений за счет оптимального размера;
• комфортной работы при различных условиях освещения.

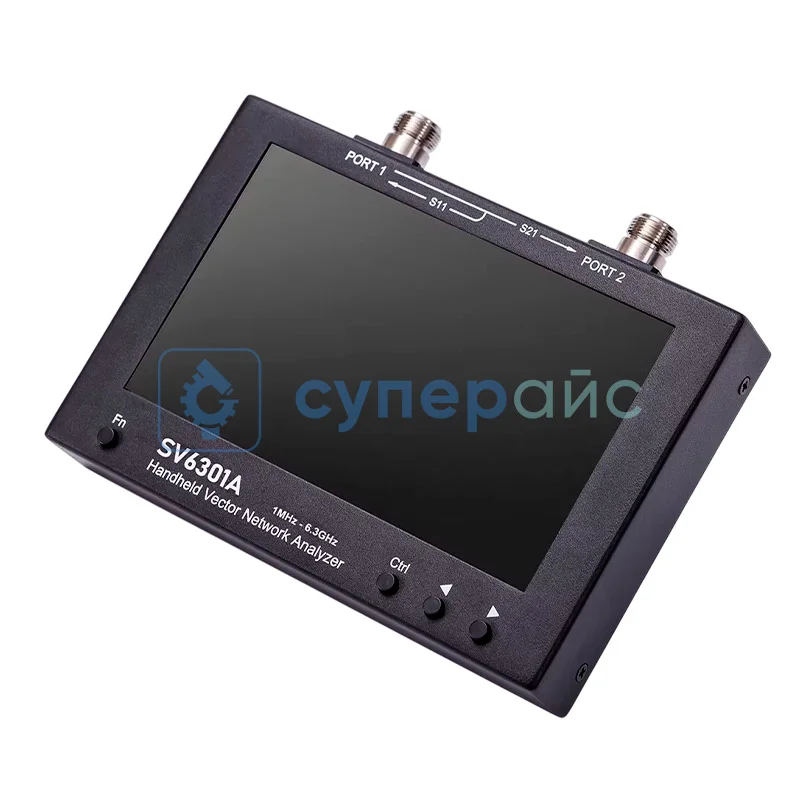

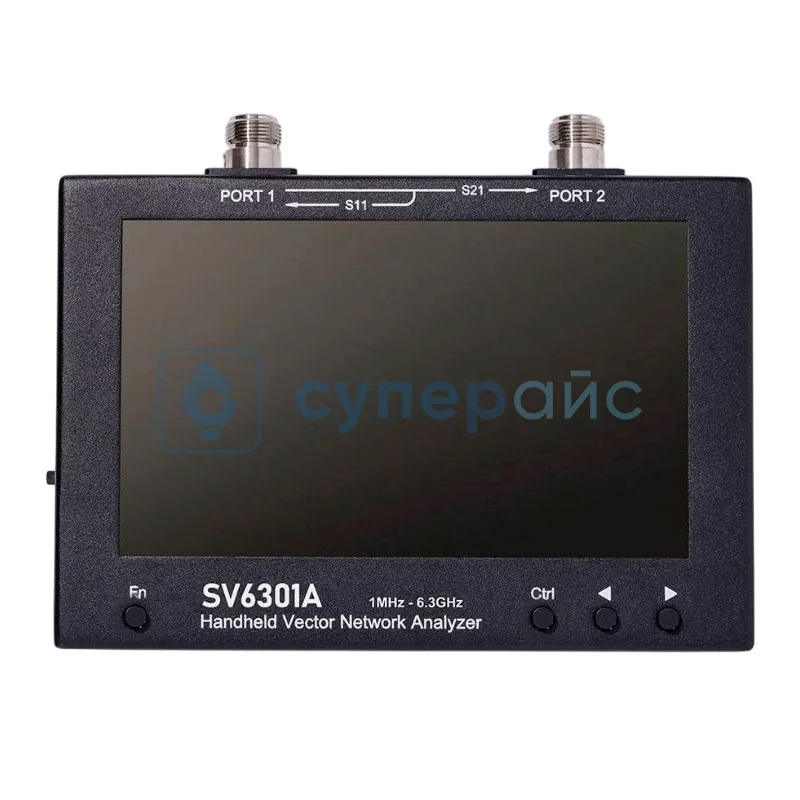

Портативный векторный анализатор цепей SYSJOINT SV6301A измеряет параметры ВЧ-трактов в диапазоне 1 МГц-6,3 ГГц. Прибор работает от аккумуляторов и помещается в кейс, поэтому его берут на объекты: к антенной мачте, в аппаратную, в поле. Основные задачи: настройка и проверка антенн, кабельных трасс и согласующих цепей.

Возможности SV6301A

Анализатор подаёт на измеряемую цепь тестовый сигнал и оценивает отражённую волну. Выходную мощность задают в диапазоне -40...-10 дБм с шагом 1 дБм: слабый сигнал не перегружает чувствительные входы. По коэффициенту отражения S11 оценивают КСВ и согласование антенны, а встроенный рефлектометр временной области (TDR) помогает найти обрыв или неоднородность в кабеле.

• 1001 точка сканирования, число точек настраивается в пределах 101-1001: плотная сетка не пропускает узкие резонансы.
• Динамический диапазон по S11 50 дБ (указан для 3 ГГц): видно даже глубокое согласование антенны.
• Скорость 500 точек в секунду: график обновляется быстро, антенну удобно подстраивать по живой кривой.
• Точность частоты ±1 ppm: частоту резонанса можно отсчитывать уверенно.
• 7 трасс и 8 маркеров, сглаживание 1-25: на экране несколько графиков сразу, шум на кривой сглаживается.

Экран, память и питание

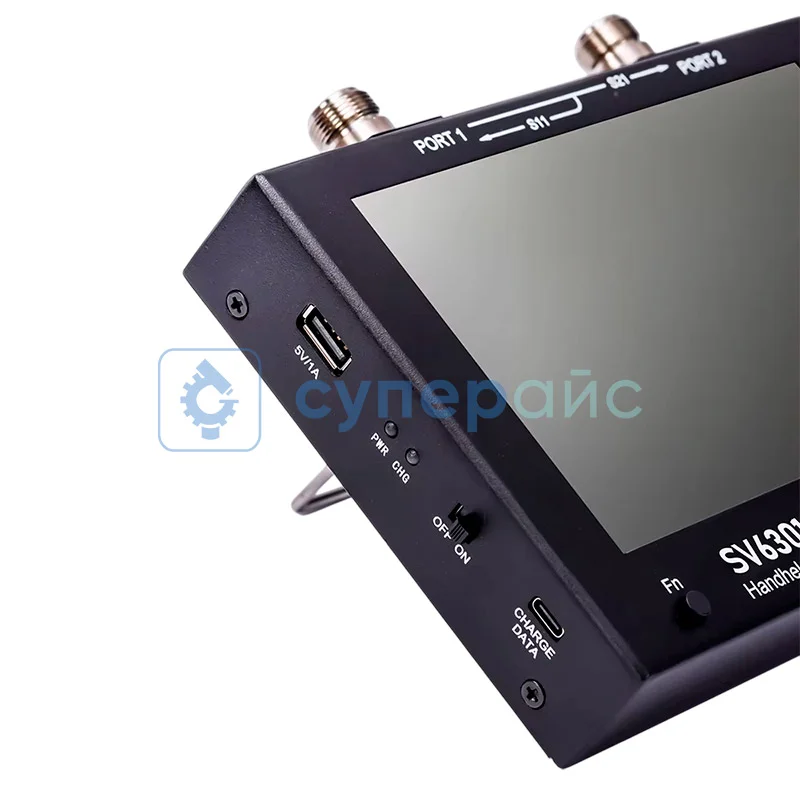

Результаты выводятся на 7-дюймовый сенсорный IPS-экран 1024 х 600, управлять прибором можно касаниями. Встроенная память 8 ГБ, отдельная функция хранит до 18 измерений для сравнения. Данные передают на компьютер через USB Type-C. Питание от двух аккумуляторов 18650 на 3,6 В и 3350 мАч, автономная работа до 3 ч при потреблении 6,5 Вт. Корпус алюминиевый, 190 х 130 х 30 мм, вес 1,15 кг, рабочая температура 0-40 °C.

Комплектация

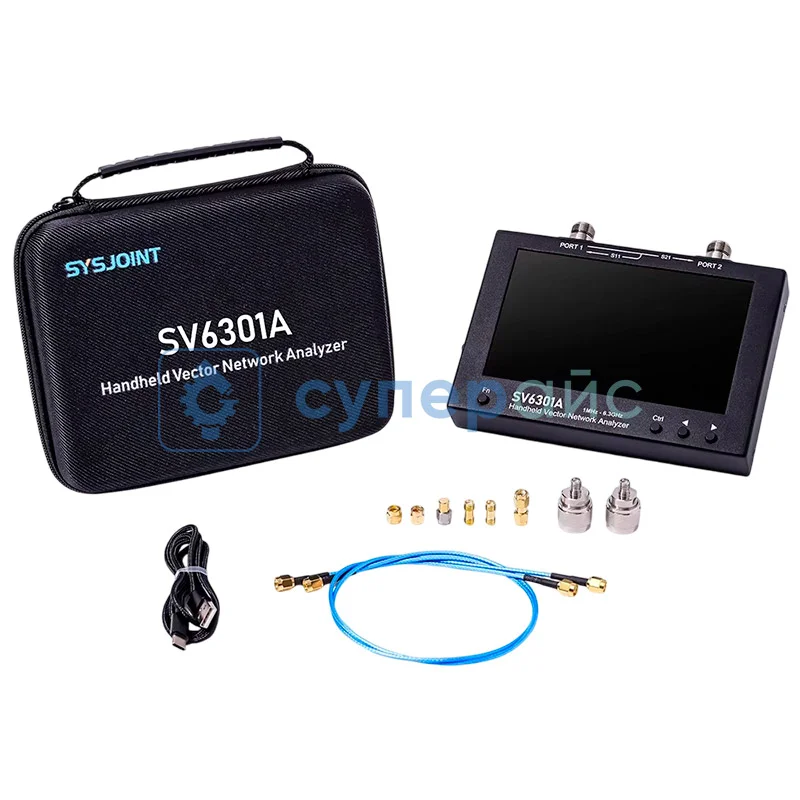

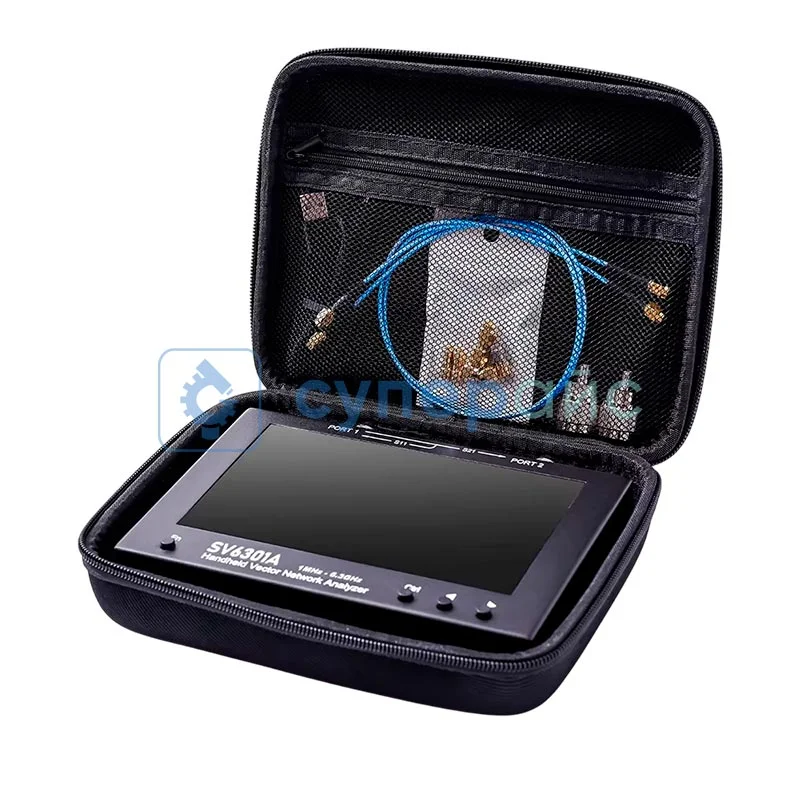

В комплекте анализатор, кабель USB Type-C, 8 переходников, 2 соединительных кабеля SMA-JJ RG405 по 20 см и кейс для переноски.

SV6301A подойдёт радиолюбителям, монтажникам антенно-фидерных систем и инженерам связи, которым нужен компактный анализатор с автономным питанием и сенсорным управлением.
