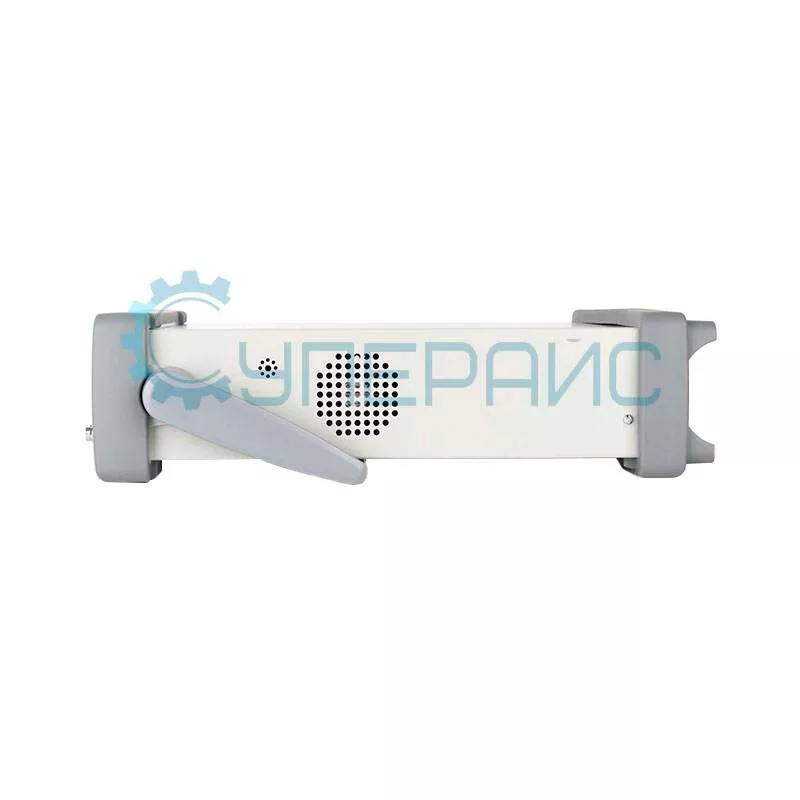

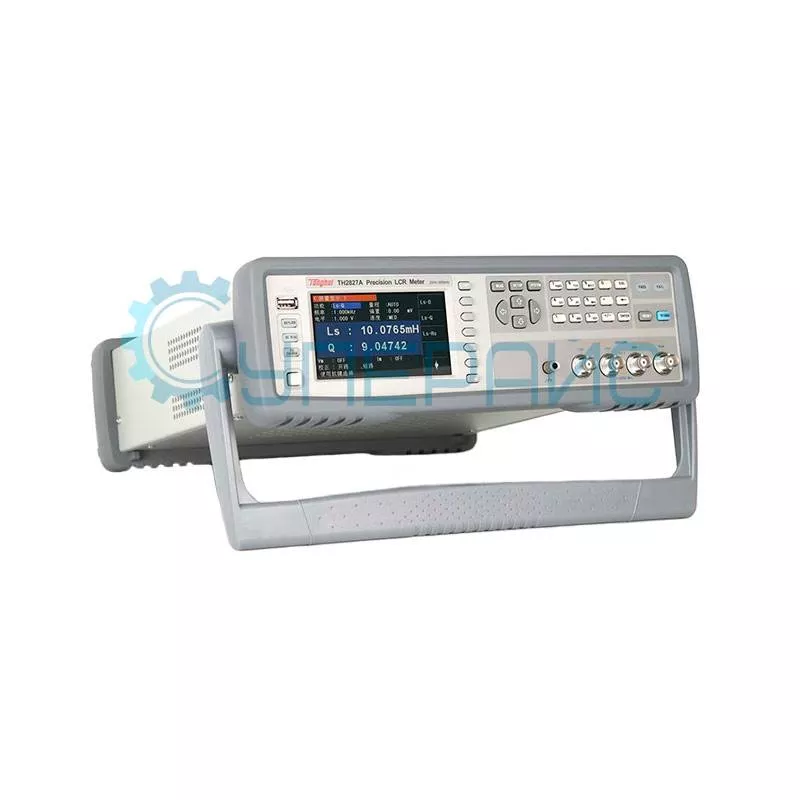

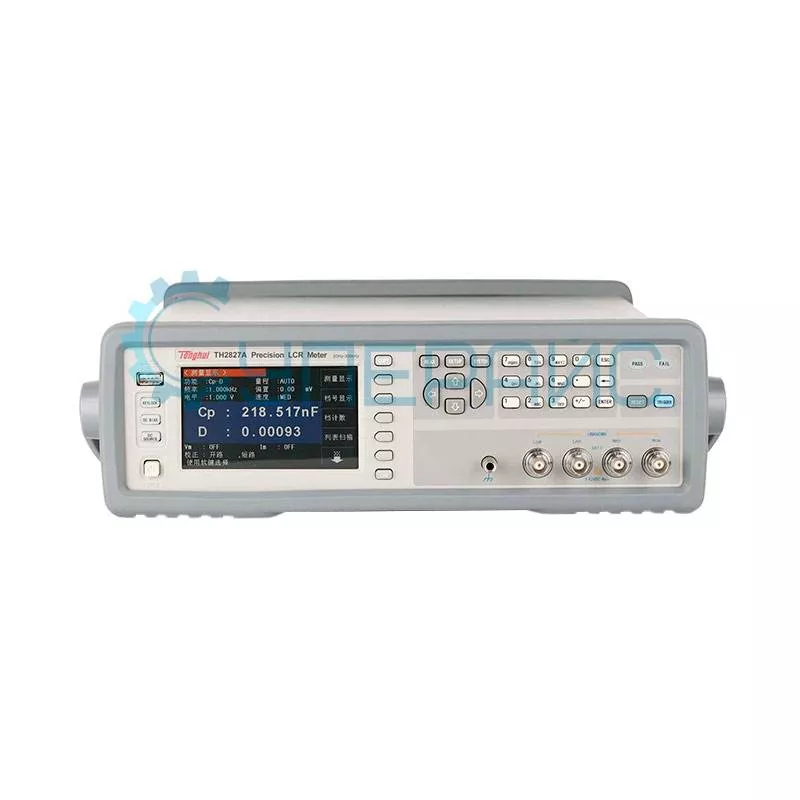

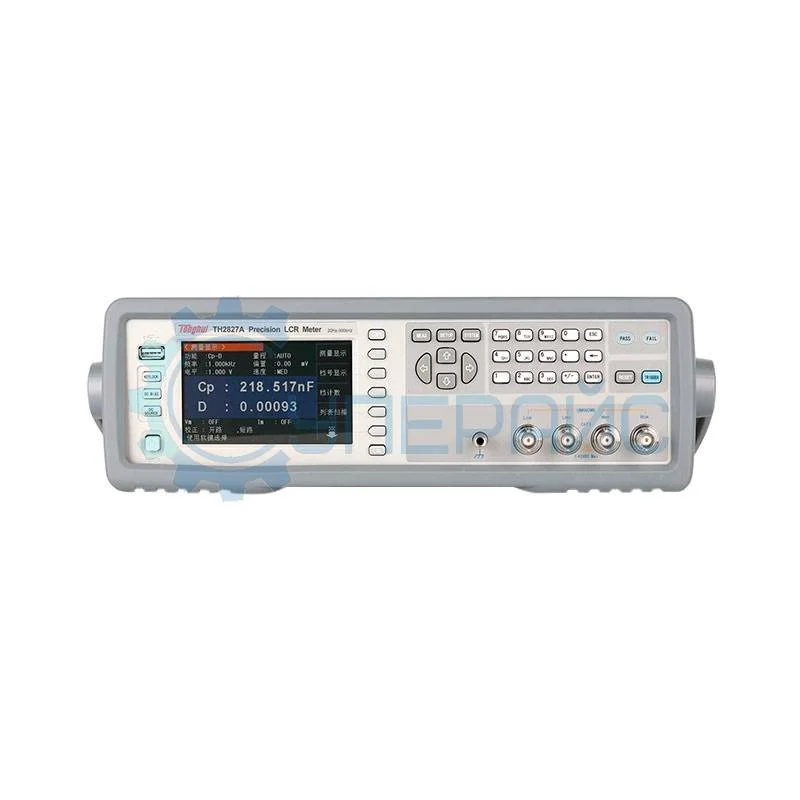

Прецизионный LCR метр Tonghui TH2827A
190 930 ₽
190 930 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
10732
Модель (серия)
TH2827A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дилер Tonghui в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Tonghui TH2827A
Общие данные
Артикул (код товара)
10732
Производитель (бренд)
Модель (серия)
TH2827A
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Диапазон измерения ёмкости
Диапазон измерения индуктивности
Диапазон измерения сопротивления
Мин. частота
20 Гц
Макс. частота
300 кГц
Тестируемые элементы
Резисторы
Полярные и неполярные конденсаторы
Катушки индуктивности
Полярные и неполярные конденсаторы
Катушки индуктивности
Точность, %
Встроенные функции и опции
Функции
Измерение сопротивления
Измерение ёмкости
Измерение индуктивности
Измерение тангенса угла потерь
Измерение добротности
Измерение сопротивления постоянному току (Rdc)
Измерение фазового сдвига между током и напряжением (θ)
Измерение реактивного сопротивления
Измерение активного сопротивления
Режим относительных измерений
Измерение проводимости
Измерение ёмкости
Измерение индуктивности
Измерение тангенса угла потерь
Измерение добротности
Измерение сопротивления постоянному току (Rdc)
Измерение фазового сдвига между током и напряжением (θ)
Измерение реактивного сопротивления
Измерение активного сопротивления
Режим относительных измерений
Измерение проводимости
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
LAN
HANDLER
RS-232
LAN
HANDLER
Вид исполнения
Настольное
Питание
от сети переменного тока / от блока питания
от порта USB
от порта USB
Описание Tonghui TH2827A
Технические характеристики Tonghui TH2827A
| Режимы измерения | автоматический / ручной |
| Тестируемая частота |
20 Гц - 300 кГц разрешение: 0,5 мГц точность: 0,01 % |
| Точность | 0,05 % |
| Тестируемый уровень напряжения |
5 мВ - 2 В (rms) разрешение: 100 мкВ точность: 10 % + 2 мВ (ALC ON), 6 % + 2 мВ (ALC OFF) |
| Тестируемый уровень тока |
50 мкА - 20 мА (rms) разрешение: 1 мкА точность: 10% + 20 мкА (ALC ON), 6 % + 20 мкА (ALC OFF) |
| Источник смещения постоянного тока |
±5 В / ±50 мА разрешение: 0,5 мВ / 5 мкА точность: 1 % + 5 мВ ISO ON: используется при тестировании индуктивности и трансформаторов |
| Скорость измерения |
быстрая - 13 мс средняя - 90 мс медленная - 370 мс |
| Выходной импеданс |
ISO ON: 100 Ом ISO OFF: 30, 50, 100 Ом DCR: 30, 50, 100 Ом |
| Тестируемые параметры трансформаторов | DCR1 (первичная обмотка), DCR2 (вторичная обмотка), M (взаимная индуктивность), N, 1/N, фаза, Lk (индуктивность утечки), C (емкость первичной и вторичной обмоток), баланс |
| Диапазон измерения индуктивности (L) | 0,00001 мкГн - 99,9999 кГн |
| Диапазон измерения емкости (C) | 0,00001 пФ - 9,99999 Ф |
| Диапазон измерения сопротивления (|Z|, X, R, DCR) | 0,00001 Ом - 99,9999 МОм |
| Диапазон измерения проводимости (|Y|, G, B) | 0,00001 мкс - 99,9999 с |
| Диапазон измерения тангенса угла потерь (D) | 0,00001 - 9,99999 |
| Диапазон измерения добротности (Q) | 0,00001 - 99999,9 |
| Диапазон измерения фазового сдвига между током и напряжением (θ) | - 179,999° - 179,999° / - 3,14159 - 3,14159 |
| Диапазон измерения относительных измерений (Δ%) | -999,999% - 999,999% |
| Установка задержки | 0 - 60 с, разрешение 1 мс |
| Функция калибровки | открытая, закрытая, на нагрузке |
| Режим триггера | внешний, внутренний, ручной, от шины |
| Эквивалентная схема | последовательная, параллельная |
| Среднее время | 1 - 255 |
| Математические операции | Δ, Δ % |
| Функция компаратора |
10 ячеек сортировки, BIN1 - BIN9, дополнительные ячейки NG, AUX счетчик ячеек выход PASS/FAIL на передней панели, LED индикатор |
| Список развертки |
10 страниц параметры: частота, AC напряжение / ток, внутренний / внешний источник смещения |
| Внутренняя память |
40 ячеек для файлов установок LCRZ 201 результат измерения |
| Внешняя USB память |
GIF файлы файлы установок LCRZ |
| Общие характеристики | |
| Дисплей | 4,3-дюйма TFT LCD, 800 х 480 |
| Питание | 99 - 121, 198 - 242 В, 47 - 63 Гц |
| Потребляемая мощность | < 80 Вт |

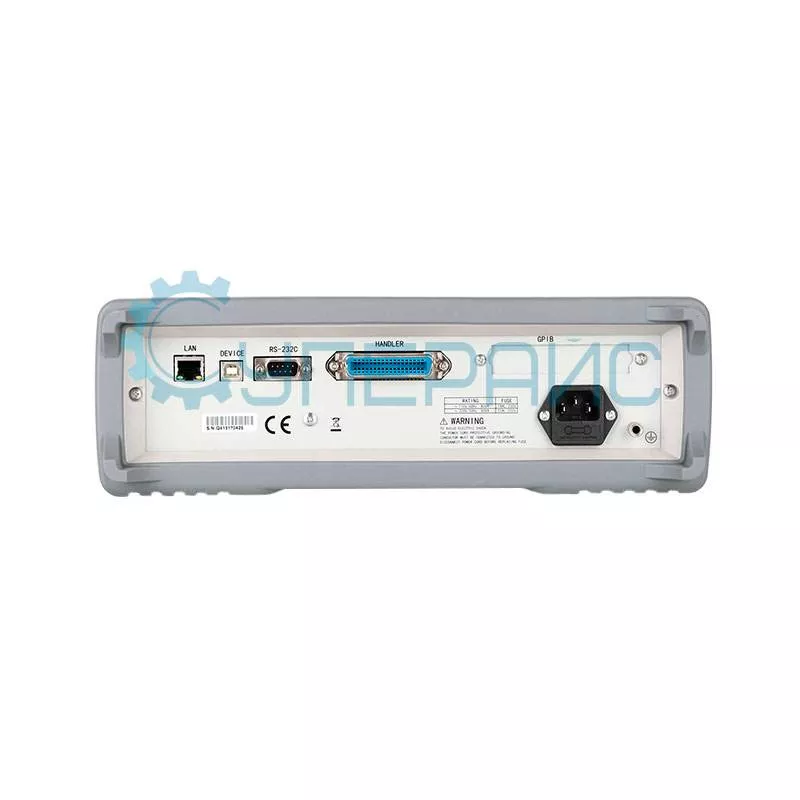

| Интерфейс передачи данных | USB, RS-232, LAN, HANDLER |
| Рабочая температура | 0 - 40 °C |
| Влажность | ≤ 75 % RH |
| Габариты | 370 х 280 х 88 мм |
| Габариты упаковки | 495 x 460 x 235 мм |
| Вес | 8 кг |
| Вес брутто | 8,75 кг |
| Комплектация |
лабораторный измеритель LCR Tonghui TH2827A - 1 шт калибровочная пластина - 1 шт комплект щупов с зажимами Кельвина - 1 шт комплект щупов с зажимами для трансформаторов - 1 шт 4-контактный зажим - 1 шт |
| Совместимость | Измерительный кабель Кельвина Tonghui TH26011AS |
Обзорная таблица измерителей LCR Tonghui
| Характеристики | TH2827A | TH2827C |
| Режимы измерения | автоматический / ручной | |
| Тестируемая частота | 20 Гц - 300 кГц | 20 Гц - 1 МГц |
| Точность | 0,05% | |
| Тестируемый уровень напряжения | 10 мВ - 2 В rms | |
| Тестируемый уровень тока | 100 мкА - 20 мА rms | |
| Скорость измерения |
быстрая - 13 мс средняя - 90 мс медленная - 370 мс |
|
| Выходной импеданс |
ISO ON: 100 Ом ISO OFF: 30, 50, 100 Ом DCR: 30, 50, 100 Ом |
|
| Функция калибровки | открытая, закрытая, на нагрузке | |
| Дисплей | 4.3-дюйма TFT LCD, 800 х 480 | |
| Питание | 99 В - 121, 198 В - 242 В, 47 - 63 Гц | |
| Интерфейс передачи данных | USB, RS-232, LAN, HANDLER | |
Измеритель LCR Tonghui TH2827A
LCR-метр Tonghui TH2827A — это настольный прибор для анализа пассивных электронных компонентов и трансформаторов. Модель рассчитана на использование в лабораториях, производственных отделах контроля качества и инженерных сервисах. Обеспечивает анализ ёмкости, индуктивности, сопротивления, добротности, фазового сдвига и других параметров. Устройство поддерживает работу в частотном диапазоне от 20 Гц до 300 кГц. Проводит измерения с базовой точностью 0,05%. Подходит для решения задач, связанных с разработкой и тестированием новых компонентов.
Среди сфер, где востребовано такое контрольно-измерительное оборудование:
- фундаментальные научные исследования;
- проектирование и разработка электроники;
- производство магнитных компонентов;
- промышленный контроль качества;
- сервисное обслуживание и ремонт;
- профессиональное техническое образование.
Преимущества этого прибора:
- высокая скорость измерения и возможность выбора «быстрого» режима для массового тестирования;
- два режима измерения: автоматический и ручной;
- функция анализа трансформаторов, сортировка по 10 ячейкам компаратора;
- программная установка тестируемого уровня напряжения и тока для точной адаптации к типу компонента;
- поддержка эквивалентных схем и возможность сохранения результатов для анализа;
- наглядное отображение информации на экране и простое управление.

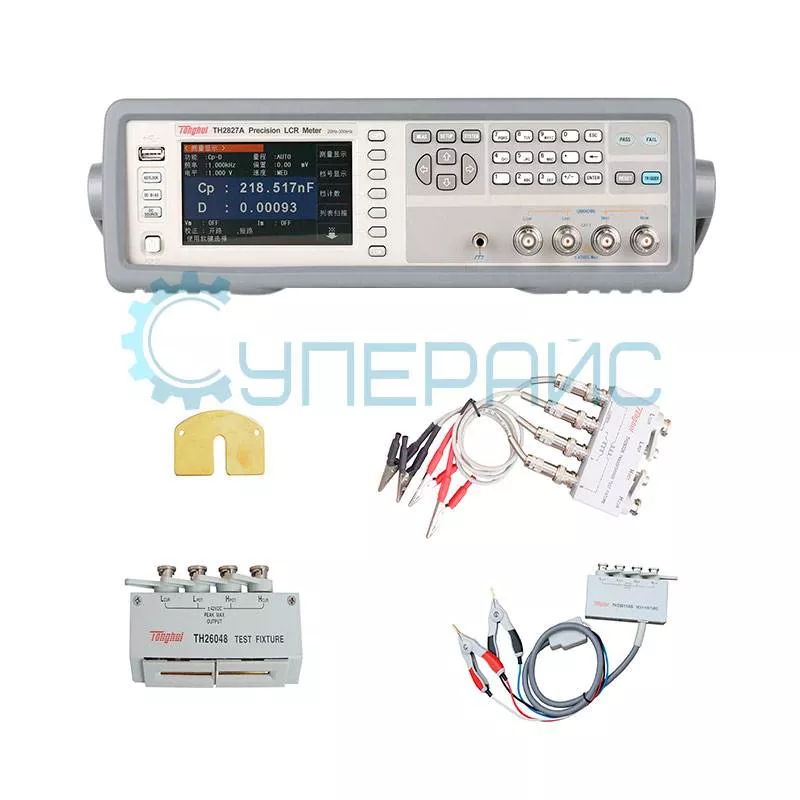

Лабораторный измеритель LCR Tonghui TH2827A комплектуется щупами Кельвина, пластиной для калибровки и аксессуарами для подключения. Благодаря универсальности, продуманной эргономике и точности прибор помогает инженерам и исследователям быстро получать достоверные результаты при работе с электронными компонентами и трансформаторами.
Часто задаваемые вопросы
Какая точность измерений у TH2827A?
Базовая точность измерения ёмкости и индуктивности - 0.05%, сопротивления - 0.03%. Частотный диапазон от 20 Гц до 300 кГц с 0.01 Гц разрешением. Встроенный 7-разрядный дисплей отображает значения с разрешением до 0.0001 пФ. Точность подходит для лабораторного контроля и отбраковки компонентов.
Какие компоненты можно измерять на TH2827A?
Прибор измеряет сопротивление, ёмкость, индуктивность, добротность, тангенс угла потерь, комплексное сопротивление и проводимость. Поддерживаются компоненты от 0.01 пФ до 1 Ф, от 0.01 нГн до 1000 Гн, от 0.01 мОм до 100 МОм. Для SMD-компонентов используйте твизерные щупы или тестовый прибор 16048.
Чем TH2827A отличается от бюджетных LCR-метров?
Прецизионный прибор использует 4-проводную схему Kelvin для устранения сопротивления проводов. Встроенная компенсация кабелей и измерительных приспособлений обеспечивает точность на уровне лабораторных стандартов. Бюджетные метры обычно имеют точность 1-3% и частоту только 1 кГц. TH2827A поддерживает автоматическую компенсацию открытой цепи и короткого замыкания.
Какие тестовые частоты доступны в TH2827A?
Пользователь может выбирать частоту от 20 Гц до 300 кГц с шагом 0.01 Гц. Стандартные точки - 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц. Для керамических конденсаторов важно измерять на рабочей частоте, так как ёмкость зависит от частоты. Ферритовые сердечники тоже демонстрируют сильную частотную зависимость проницаемости.
Есть ли автоматический режим измерения?
Да, автоматический режим Auto LCR определяет тип компонента и подбирает оптимальный диапазон. Результат выводится с автоматическим выбором единиц измерения. Ручной режим позволяет задать фиксированную частоту, уровень сигнала и скорость измерения. Автоматический режим экономит время при сортировке неизвестных компонентов и массовой проверке партий.
