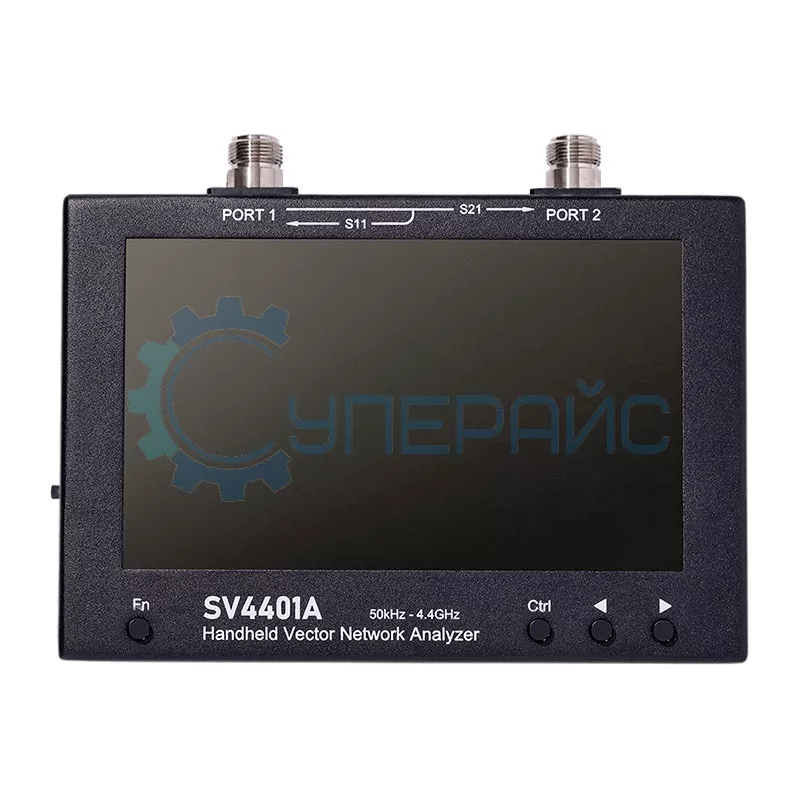

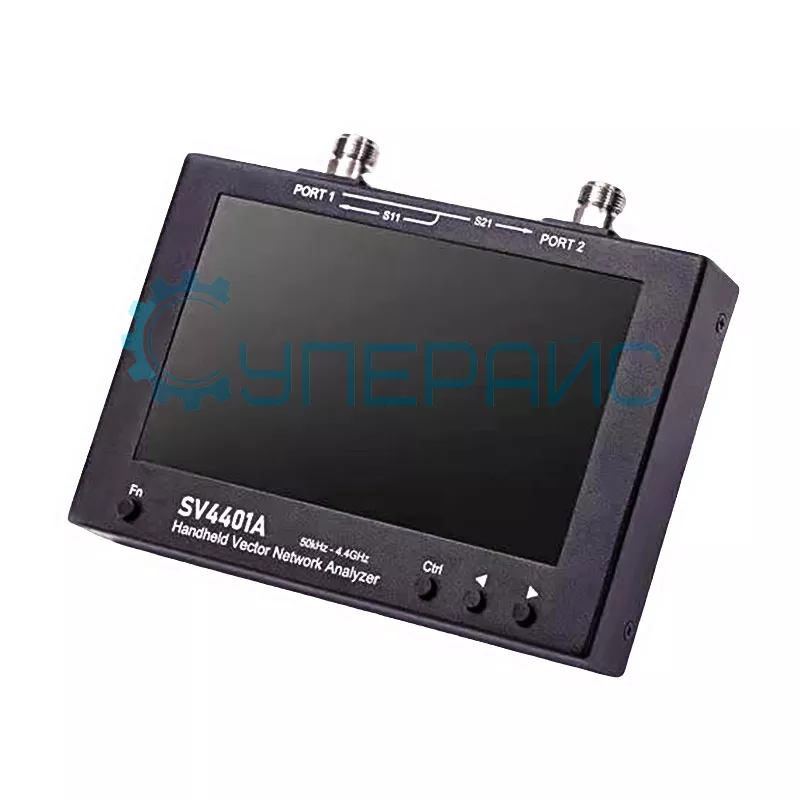

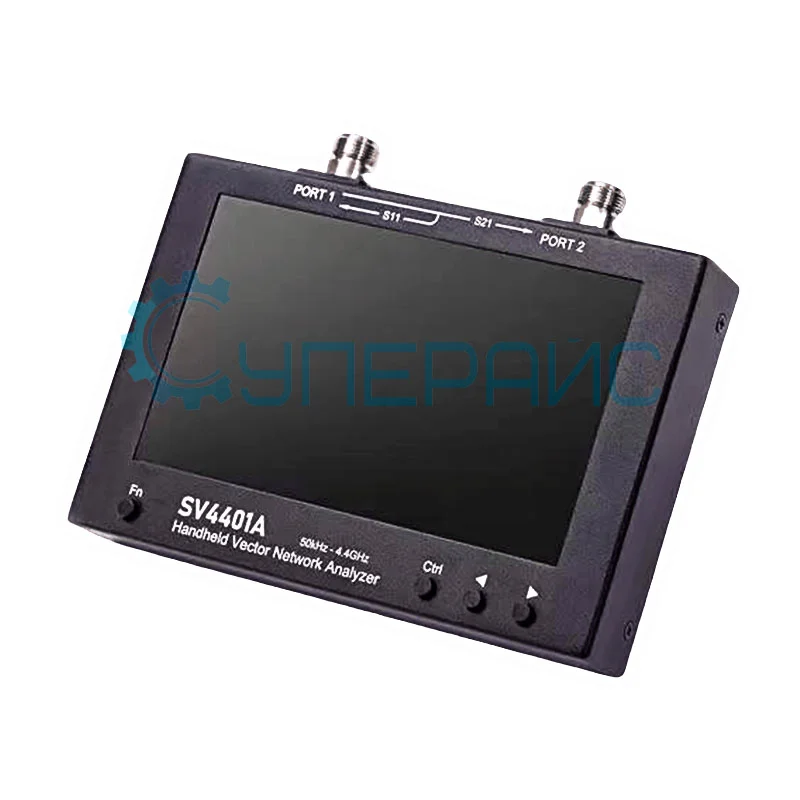

Анализатор электрических цепей SYSJOINT SV4401A
Артикул (код товара): 18681
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
49 240 ₽
49 240 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
18681
Модель (серия)
SV4401A
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Описание SYSJOINT SV4401A
ВНИМАНИЕ! Производство анализатора электрических цепей SYSJOINT SV4401A ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Портативный анализатор электрических цепей NanoVNA V2 Plus4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SYSJOINT SV4401A
| Характеристики векторного анализатора | |
| Частота измерения | 50 кГц - 4,4 ГГц |
| ВЧ-выход | - 42 дБм ~ -12 дБм |
| Точки сканирования | до 1001 точки |
| Скорость сканирования | 400 точек/с ( полоса пропускания = 4000 Гц ) |
| Точность частоты |
<± 1ppm, при < 140 МГц <± 5ppm, при > 140МГц |
| Диапазоны измерения | S21: 75 дБ (< 3 ГГц) |
| S21: 60 дБ (> 3 ГГц) | |
| S11: 50 дБ (< 3 ГГц) | |
| S11: 40 дБ (> 3 ГГц) | |
| Встроенная карта памяти | есть, на 8 Гб |
| Количество мест для хранения состояния калибровки | 12 |
| Общие характеристики | |
| В Госреестре СИ | нет |
| Дисплей | IPS ЖК-дисплей, 1024 х 600 |
| Диагональ дисплея | 7-дюймовый |
| Материал корпуса | металл |
| Источник питания | встроенные две литиевые батареи 3,6 В / 3350 мАч |
| Выходная мощность | 5 В / 1 А |

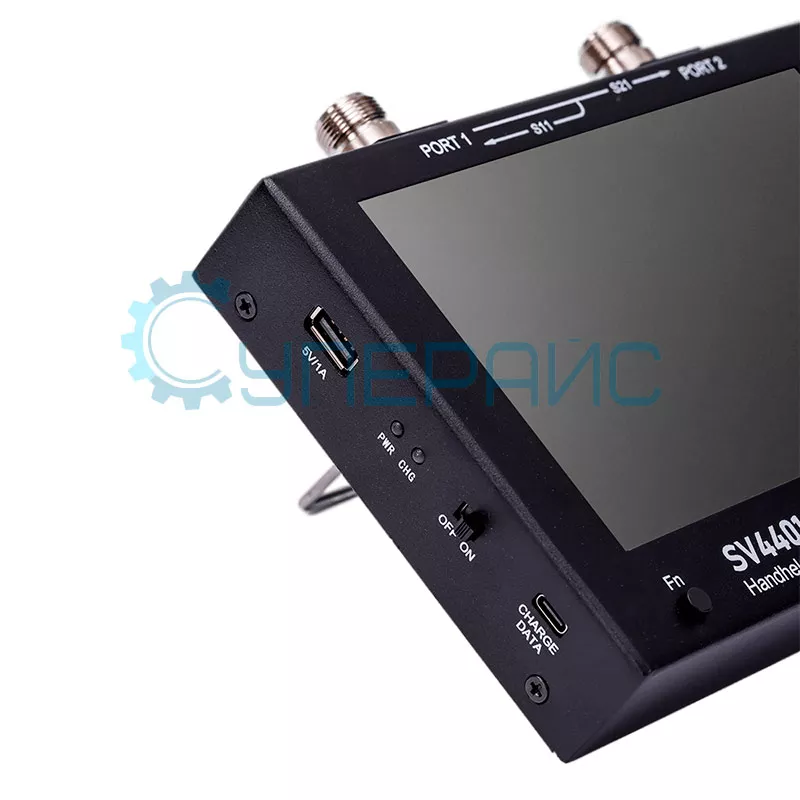

| Интерфейс | USB Type-C |
| Рабочая температура | 0°С ~ 45°С |
| Габариты | 190 х 130 х 30 мм |
| Вес брутто | 1,579 кг |

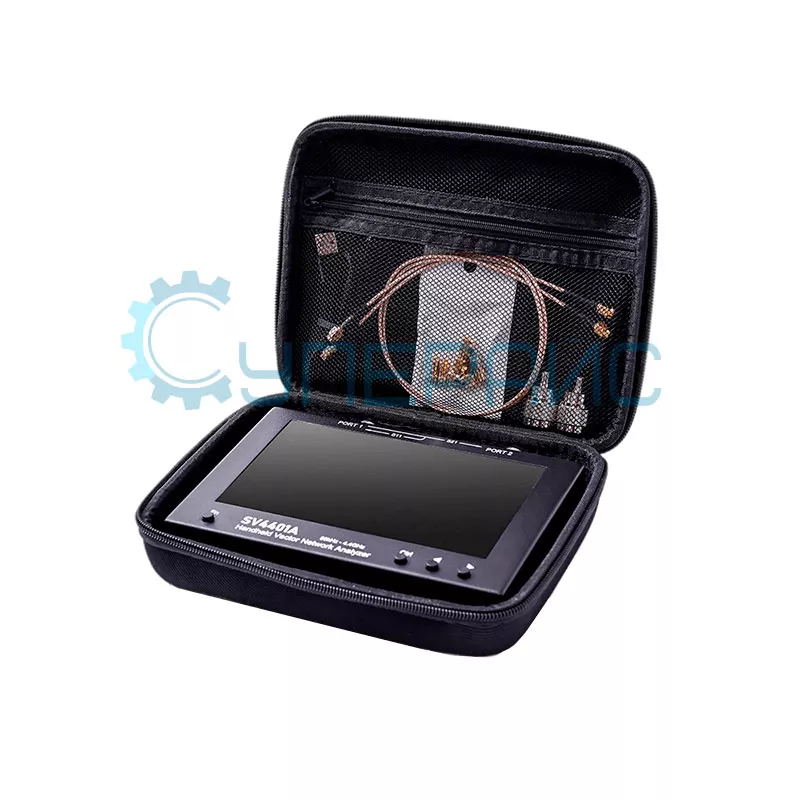

| Комплектация | анализатор цепей SYSJOINT SV4401A – 1 шт |
|
кабель USB Type-C – 1 шт кабель N-to-SMA – 2 шт набор калибровочных деталей SMA – 1 шт SMA адаптер – 3 шт сумка для хранения – 1 шт |
|
Часто задаваемые вопросы
Какие параметры измеряет анализатор SYSJOINT SV4401A?
Анализатор измеряет сопротивление, ёмкость, индуктивность, добротность, эквивалентное последовательное сопротивление ESR и частотные характеристики. Это позволяет полностью охарактеризовать пассивные и активные компоненты. Результаты выводятся на встроенный дисплей с графическими возможностями.
Какой частотный диапазон охватывает прибор?
Прибор работает в широком диапазоне частот тестового сигнала, обычно от 10 Гц до 100 кГц. Разные частоты нужны для точного измерения разных типов компонентов. Низкие частоты используются для крупных индуктивностей, высокие - для мелких ёмкостей и точного определения ESR.
Чем этот анализатор отличается от обычного мультиметра?
Мультиметр измеряет параметры на фиксированной частоте, обычно 50-60 Гц. Анализатор SV4401A сканирует по частоте и строит зависимости, что позволяет оценить частотные свойства компонентов. Это критично для проектирования фильтров, резонансных контуров и импульсных источников питания.
Можно ли анализировать переходные характеристики?
Да, прибор поддерживает измерение временных параметров, включая постоянную времени RC- и RL-цепей. Можно наблюдать реакцию цепи на импульсный сигнал и оценивать скорость нарастания и спада напряжения. Это полезно для отладки цифровых схем и линий связи.
Как подключить прибор к компьютеру для передачи данных?
Подключение выполняется через USB-порт с эмуляцией виртуального COM-порта. Программное обеспечение для Windows позволяет сохранять результаты, строить графики и экспортировать данные в CSV. Драйверы устанавливаются автоматически при первом подключении прибора к компьютеру.
Для каких задач электроники подходит этот анализатор?
Прибор подходит для разработки аудиоусилителей, импульсных источников питания, фильтров и резонансных контуров. Также используется для сортировки и проверки катушек, конденсаторов и трансформаторов. Экономит время при подборе парных компонентов и отбраковке брака на производстве.
Документация и ПО SYSJOINT SV4401A
Название
Язык
Версия
Размер и тип
Руководство пользователя SYSJOINT SV4401A
Язык:
Английский
Версия:
V2.0
Размер и тип:
2,66 МБ,
PDF
