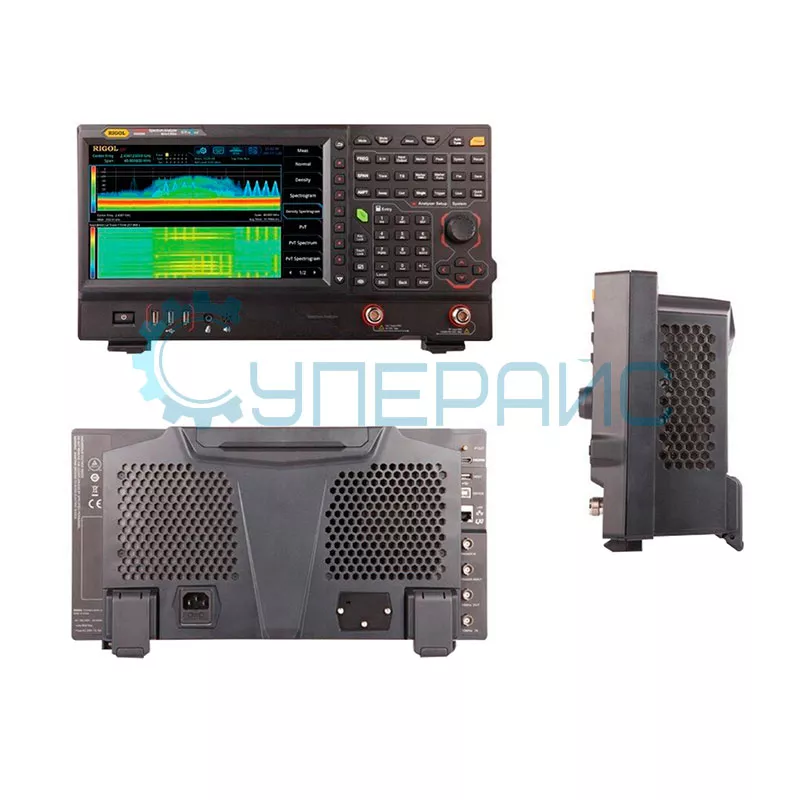

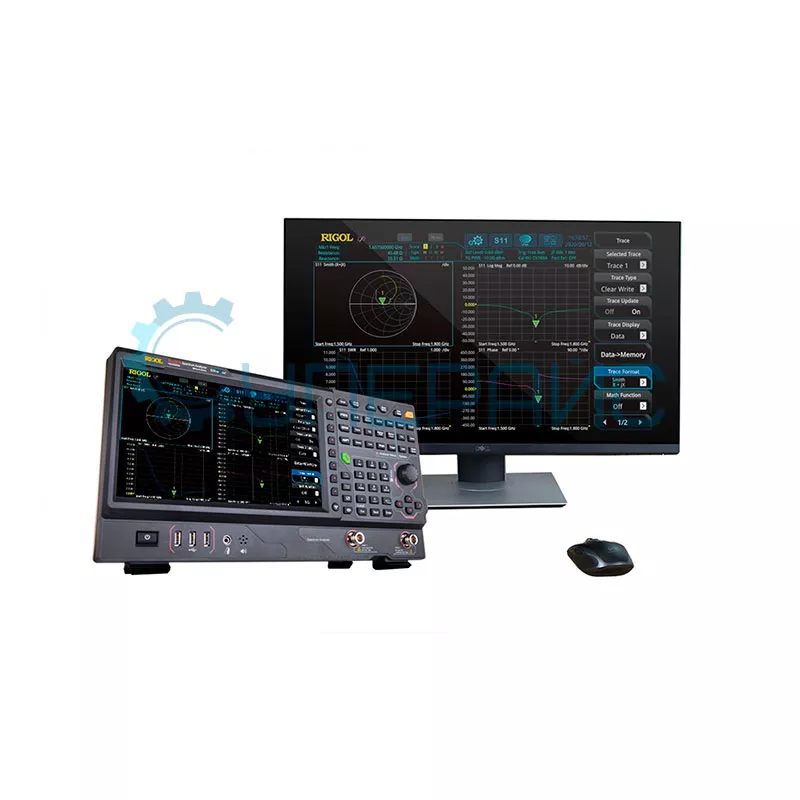

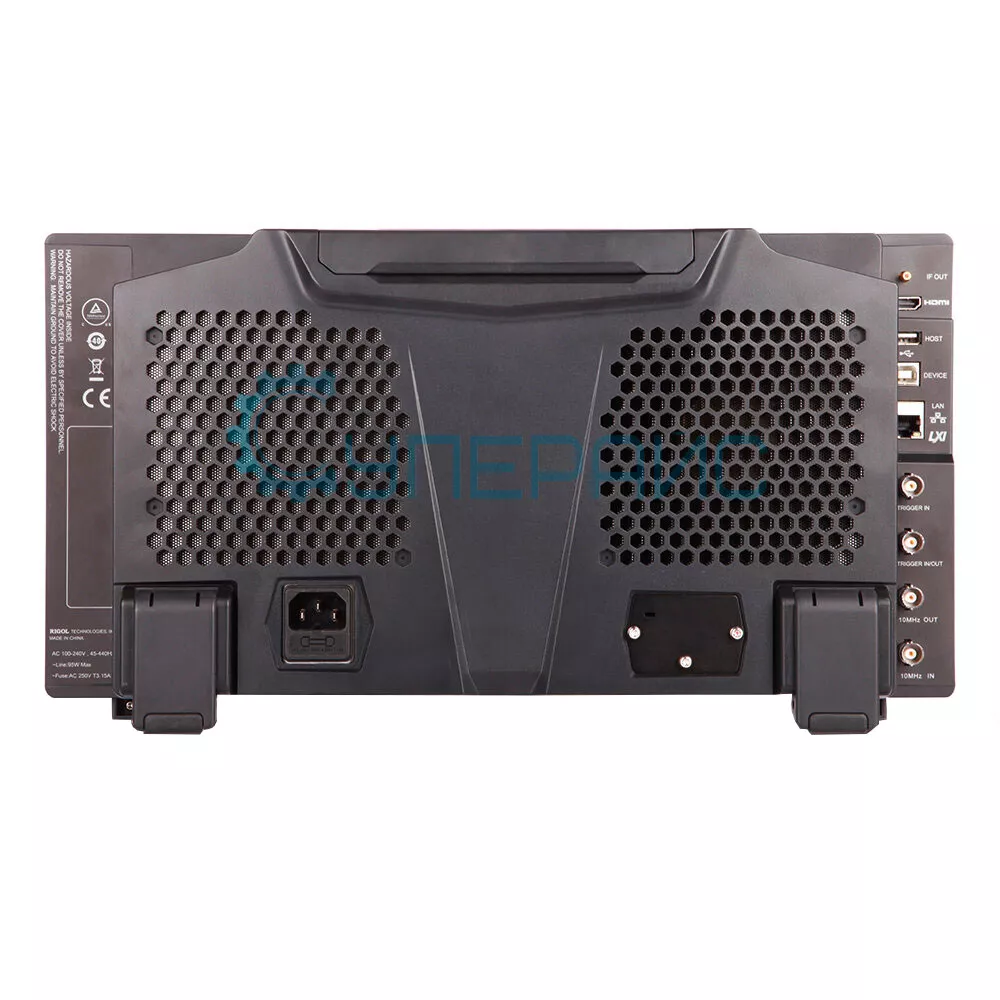

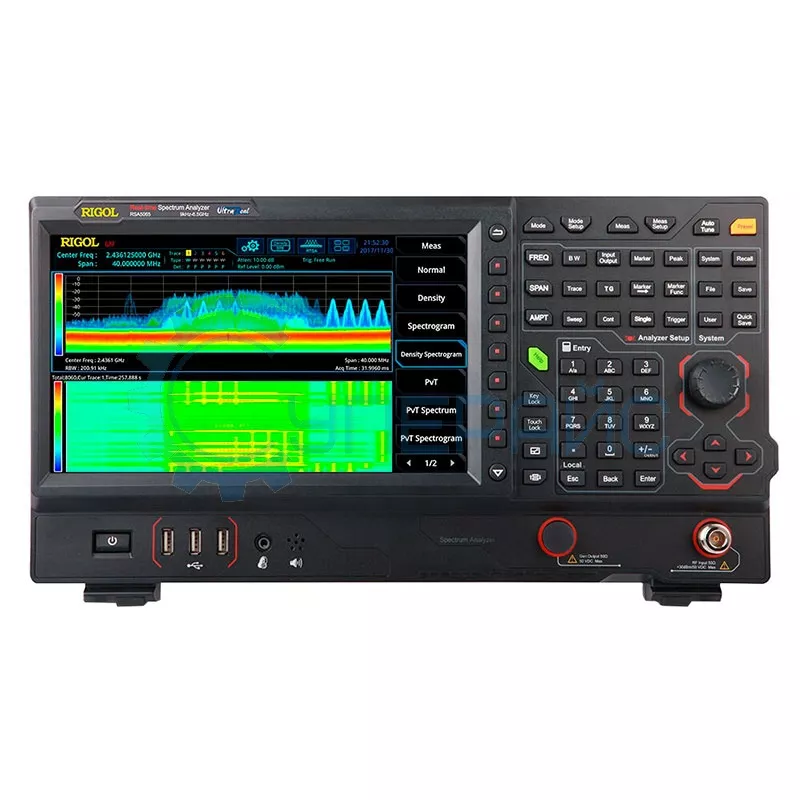

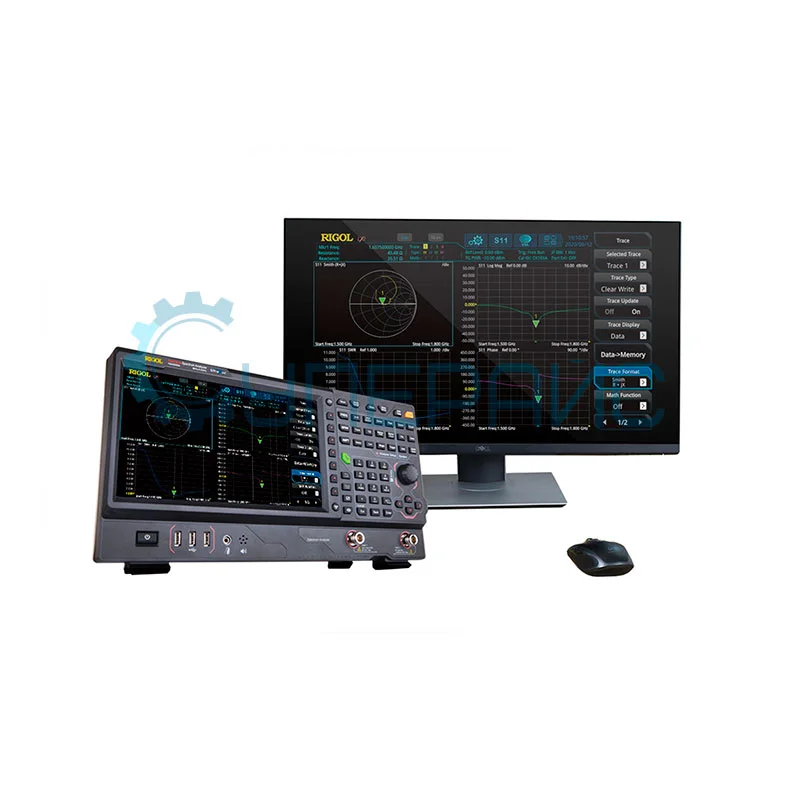

Анализатор спектра RIGOL RSA5032
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
870 490 ₽
870 490 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 9000₽
?
Поверка средств измерений - 9000₽
Артикул (код товара)
20936
Модель (серия)
RSA5032
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL RSA5032
Общие данные
Артикул (код товара)
20936
Производитель (бренд)
Модель (серия)
RSA5032
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Макс. частота
3,2 ГГц
Принцип действия
Тип спектроанализатора
Настольный (стационарный)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
VGA
Wi-Fi
Bluetooth
LAN
VGA
Wi-Fi
Bluetooth
Вид исполнения
Настольное
Описание RIGOL RSA5032
Технические характеристики RIGOL RSA5032
| Частота | 3,2 ГГц |
| Пропускная способность в реальном времени | 25 МГц (опция 40 МГц) |
| Генератор отслеживания | нет |
| Векторный сетевой анализ | нет |
| Предварительное соответствие требованиям EMI | есть |
| Функция комплексной демодуляции | есть |
| Режимы измерений | GPSA, RTSA, VSA, EMI |
| Внутренняя частота | |
| Опорная частота 10 МГц | 10 МГц |
| Первоначальная калибровка | стандарт < 1 ppm |
| Точность | опция OCXO-C08 < 0.1 ppm |
| Счетчик частоты | разрешение 1 Гц |
| Диапазон частот | 0 - 10 Гц, разрешение 2 Гц |
| Фазовый шум | |
| При 1 кГц | < - 95 дБс / Гц |
| При 10 кГц | < - 106 дБц / Гц, < -108 дБц / Гц |
| При 100 кГц | < -106 дБц / Гц, < -108 дБц / Гц |
| При 1 МГЦ | < - 115 дБц / Гц, < - 117 дБц / Гц |
| Остаточный FM | 20 - 30 ℃, RBW = VBW = 1 кГц, < 10 Гц (номинальный) |
| Пропускная способность | |
| Полоса пропускания | (- 3 дБ) [1] от 1 Гц до 10 МГц, в последовательности 1 - 3 - 10 |
| Точность RBW |
от 3 кГц до 10 МГц, <5% (номинальная) от 10 Гц до 1 кГц, <15% (номинальный) |
| Коэффициент формы фильтра разрешения (60 дБ: 3 дБ) | < 5 (номинальный) |
| Полоса пропускания видео (- 3 дБ) | от 1 Гц до 10 МГц, в последовательности 1 - 3 - 10 |
| Полоса пропускания разрешения (- 6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Максимальный безопасный уровень входного сигнала | |
| Напряжение постоянного тока | 50 В |
| Постоянная радиочастотная мощность |
+ 30 дБм, понижение ≥ 40 дБ, предусилитель выключен; - 10 дБм, понижение = 20 дБ, предусилитель включен |
| Амплитуда диапазона измерений | |
| Диапазон |
fc ≥ 10 МГц DANL до +30 дБм |
| Максимальный безопасный уровень входного сигнала |
напряжение постоянного тока - 50 В; постоянная радиочастотная мощность +30 дБм, понижение ≥ 40 дБ, предусилитель выключен; -10 дБм, понижение = 20 дБ, предусилитель включен |
| Максимальный уровень повреждения | постоянная радиочастотная мощность +33 дБм (2 Вт) |
| Средний уровень шума | |
| Предусилитель выключен |
от 100 кГц до 20 МГц < - 135 дБм, < - 140 дБм (типичный); от 20 МГц до 1,5 ГГц < - 142 дБм, < - 145 дБм (типичный); от 1,5 ГГц до 2,7 ГГц < - 140 дБм, < - 143 дБм (типичный); от 2,7 ГГц до 3,2 ГГц < - 138 дБм, < - 141 дБм (типичный) |
| Предусилитель включен |
от 100 кГц до 20 МГц < -152 дБм, < -160 дБм (типичный); от 20 МГц до 1,5 ГГц < -162 дБм, < -165 дБм (типичный); от 1,5 ГГц до 2,7 ГГц < -160 дБм, < -163 дБм (типичный); от 2,7 ГГц до 3,2 ГГц < -158 дБм, < -161 дБм (типичный) |
| Индикация уровня | |
| Логарифмическая шкала | от 1 дБ до 200 дБ |
| Линейная шкала | от 0 до контрольного уровня |
| Количество точек отображения | 801 |
| Количество трасс | 6 |
| Детектор трассировки | normal, pos-peak, neg-peak, sample, RMS average, voltage average, and quasi-peak |
| Функция трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустой |
| Единица измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, сЗ, мкВт, МВт, Вт |
| Частотная характеристика | |
| Предусилитель выключен | от 100 кГц до 3,2 ГГц <0,5 дБ, <0,3 дБ (типичный) |
| Предусилитель включен | от 100 кГц до 3,2 ГГц <0,7 дБ, <0,3 дБ (типичный) |
| Переключения входного ослабления | |
| Диапазон настройки | от 0 дБ до 50 дБ с шагом 1 дБ |
| Неопределенность переключения |
fc = 50 МГц, относительно 10 дБ, предусилитель выключен, от 20 до 30 ℃; < 0,3 дБ |
| Искажение | |
| Перехват второй гармоники (SHI) | fc ≥ 50 МГц, уровень входного сигнала = -20 дБм, понижение = 0 дБ, предусилитель выключен |
| Перехват третьего порядка (TOI) |
fc ≥ 50 МГц, два тона - 20 дБм на входном микшере с интервалом 200 кГц, понижение = 0 дБ, предусилитель выключен; +11 дБм, +15 дБм (типичный) |
| Сжатие с коэффициентом усиления 1 дБ (P1dB) |
fc ≥ 50 МГц, затухание = 0 дБ, предусилитель выключен; 0 дБм (номинальный) |
| Триггер | |
| Свободный запуск | источника триггера, внешний 1, внешний 2, видео |
| Диапазон задержки срабатывания |
≥ 10 Гц - от 0 до 500 мс; нулевой диапазон - от 0 до 500 мс |
| Характеристика генератора | |
| Интерфейс | TG/N |
| Диапазон частот | от 100 кГц до 3,2 ГГц |
| Диапазон выходного уровня | от -40 дБм до 0 дБм |
| Разрешение выходного уровня | 1 дБ |
| Плоскостность выходного сигнала |
относительно 50 МГц; ± 3 дБ (номинальный) |
| Общие характеристики | |
| Дисплей | мультитач экран, разрешение 1024 х 600, 10,1 дюйма, Цветной 24-разрядный |
| Функция поддержки принтера | есть |
| Объем оперативной памяти | 512 М |
| Диапазон входного напряжения переменного тока | от 100 В до 240 В (номинальное) |
| Частота переменного тока | от 45 Гц до 440 Гц |
| Потребляемая мощность | 55 Вт (типичная), макс. 90 Вт со всеми опциями |
| Рабочая температура | от 0 до 50 ℃ |
| Температура хранения | -20 до 70 ℃ |
| Влажность | от 0 до 30℃ ≤ 95% относительной |
| Габариты | 410 x 224 х 135 мм |
| Вес | 4,95 кг |
| Комплектация | настольный анализатор спектра RIGOL RSA5032 – 1 шт |
|
кабель питания – 1 шт руководство пользователя – 1 шт |
|
Обзорная таблица анализаторов спектра RIGOL
| Характеристики | RSA5065-TG | RSA5065 | RSA5065N | RSA5032 |
| Пропускная способность в реальном времени | 25 МГц | 25 МГц | 25 МГц (опция 40 МГц) | 25 МГц (опция 40 МГц) |
| Минимальная частота | 9 кГц | |||
| Максимальная частота | 6,5 ГГц | 6,5 ГГц | 6,5 ГГц | 3,2 ГГц |
| Режимы измерений: | GPSA, RTSA, Tracking Generator | GPSA, RTSA | GPSA, RTSA, VNA, Tracking Generation | GPSA, RTSA |
| Принцип действия | Параллельный (многоканальный) | Параллельный (многоканальный) | Параллельный (многоканальный) | Последовательный (сканирующий) |
| Вид исполнения | Настольное | |||
| Интерфейс передачи данных | USB/ LAN/ HDMI | USB/ LAN/ HDMI | USB/ LAN/ VGA/ Wi-Fi/ Bluetooth | USB/ LAN/ VGA/ Wi-Fi/ Bluetooth |
Документация и ПО RIGOL RSA5032
Название
Язык
Версия
Размер и тип
Руководство пользователя анализаторов спектра RIGOL серии RSA5000
Язык:
Английский
Размер и тип:
3,36 МБ,
pdf
