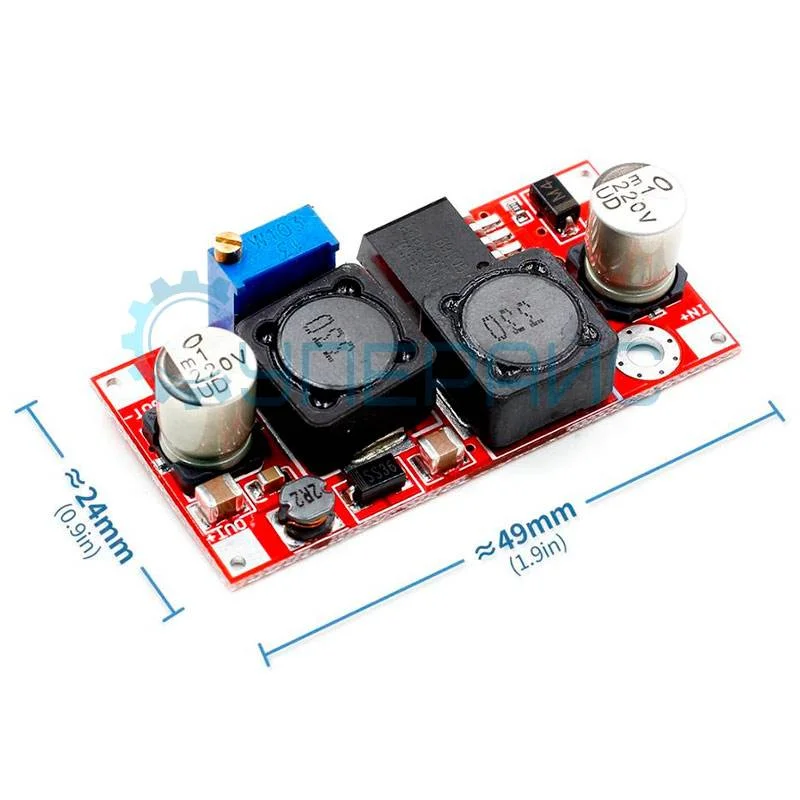

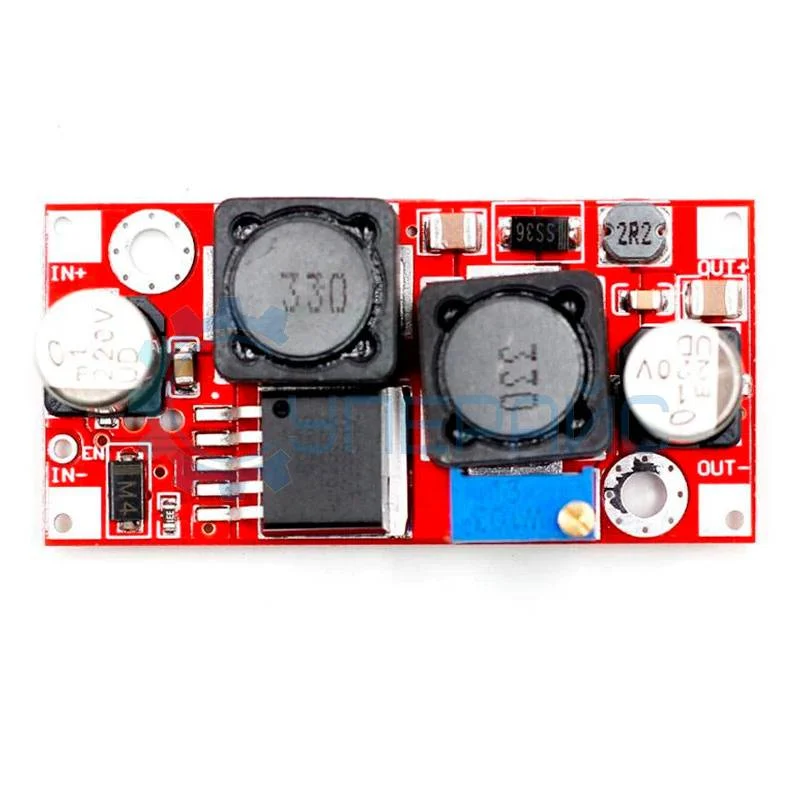

DC-DC повышающе-понижающий преобразователь XL6019
Артикул (код товара): 8647
190 ₽
190 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 78 шт.
Артикул (код товара)
8647
Модель (серия)
XL6019
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики XL6019
Общие данные
Артикул (код товара)
8647
Производитель (бренд)
Модель (серия)
XL6019
Страна производства
Китай
Гарантия, мес.
6
Основные характеристики
Тип
Макс. вход. напряжение, В
Макс. вых. напряжение, В
Мин. вход. напряжение, В
Мин. вых. напряжение, В
Мощность, Вт
Кол-во каналов
Тип микросхемы
XL6019
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перегрузки по току (защита от сверхтока)
Защита от перегрева
Защита от перегрева
Встроенные функции и опции
Общие характеристики
Индикация
Нет
ИПД (Interfaces / Inputs and Outputs)
Нет
Макс. вых. ток, А
Топология
Описание XL6019
Технические характеристики XL6019
| Номинальное входное напряжение | 5 - 32 В |
| Максимальное входное напряжение | 36 В |
| Входной ток нагрузки | 4 А |
| Выходное напряжение | 1.25 - 35 В (регулируемое) |
| Нестабильность выходного напряжения | < 2.5 % |
| Выходной ток нагрузки | 1.5 А |
| Выходная мощность | 20 Вт (25 Вт, при использовании радиатора) |
| КПД | 94 % |
| Частота | 400 кГц |
| Топология | Buck - Boost |
| Пульсация | < 50 мВ |
| Потенциометр | подстройка выходного напряжения |
| Защита |
от перегрева > 125°C ограничение рабочего тока нагрузки 4 А |
| Общие характеристики | |
| Ток холостого хода | 15 мА |
| Рабочая температура | от - 45 до 85 °С |
| Температура хранения | от - 55 до 125 °С |
| Относительная влажность | 80% |
| Габариты упаковки | 55 х 25 х 10 мм |
| Вес брутто | 17 г |
| Комплектация | преобразователь XL6019 - 1 шт |
Часто задаваемые вопросы
Какой диапазон входного и выходного напряжения у XL6019?
Модуль принимает входное напряжение 5–35 В и выдаёт стабилизированное 1,25–35 В. Подходит для питания устройств от одноэлементных Li-ion аккумуляторов, автомобильной бортовой сети и блоков питания 12/24 В.
В чём разница между XL6019 и популярным XL6009?
XL6019 выдерживает больший входной ток - до 5 А в пике против 4 А у XL6009. Это позволяет получать до 60 Вт выходной мощности при хорошем радиаторе. Топология SEPIС обеспечивает автоматический переход между повышающим и понижающим режимами без скачков напряжения.
Какой КПД у преобразователя XL6019 под нагрузкой?
Коэффициент полезного действия достигает 94 % при средних нагрузках 40–80 % от максимума. При низком входном напряжении и токе выше 3 А рекомендуется установить дополнительный радиатор или вентилятор на микросхему.
Можно ли использовать XL6019 для заряда аккумуляторов?
Да, при добавлении простой схемы ограничения тока модуль подходит для заряда свинцово-кислотных и литий-ионных батарей. Настройте выходное напряжение равным номинальному для батареи, а ток - 0,1–0,3 C от её ёмкости.
Как защитить модуль от перегрева при работе на предельном токе?
Установите алюминиевый радиатор с термопастой на корпус TO-220-5L. При токе выше 2 А и разности напряжений более 10 В обеспечьте принудительное обдування или снизьте нагрузку. Не допускайте температуры корпуса выше 85 °C.
Какие конденсаторы рекомендуются на выходе для стабильной работы?
Используйте электролитический конденсатор ёмкостью 100–220 мкФ с низким ESR и керамический 1–10 мкФ параллельно. Это сглаживает пульсации и подавляет высокочастотные выбросы. Располагайте керамику максимально близко к выходным выводам модуля.
Документация и ПО XL6019
Название
Язык
Версия
Размер и тип
Спецификация на микросхему XL6009 (Datasheet)
Язык:
Английский
Размер и тип:
226 Кб,
PDF
Отзывы XL6019
Илья
01.08.2023 13:37:03
Купил данный преобразовать и впринципе остался доволен, подходит для разных устройств, у меня он ноутбук в машине питает. За свои деньги работает, греется не сильно.
SUPEREYES.RU
01.08.2023 14:55:54
Илья
Купил данный преобразовать и впринципе остался доволен, подходит для разных устройств, у меня он ноутбук в машине питает. За свои деньги работает, греется не сильно.
Купил данный преобразовать и впринципе остался доволен, подходит для разных устройств, у меня он ноутбук в машине питает. За свои деньги работает, греется не сильно.
Илья, здравствуйте!
Благодарим за приятный отклик! Мы очень рады, что вы остались довольны качеством товара! Спасибо, что поделились опытом использования преобразователя, это важно для нас и наших клиентов.
Желаем вам интересных проектов и надеемся снова встретить вас на supereyes.ru!
С уважением, Администрация интернет-магазина Суперайс
