Описание Модуля энкодера
Технические характеристики модуля энкодера
| Рабочее напряжение | 5 В |
| Количество круговых импульсов | 20 инкрементных кодеров выдают двухфазные прямоугольные волны с разностью фаз 90° |
| Погрешность | ± 25 электрических градусов, что эквивалентно смещению на ± 7 % |
| Максимальное отклонение двух каналов с разностью фаз 90° | ± 35 электрических градусов, что эквивалентно смещению на ± 10 % |
| Общие характеристики | |
| Рабочая температура | -30 - 80 ℃ |
| Габариты изделия | 25 х 18 мм |
| Вес брутто | 8 г |
| Комплектация | модуль энкодера - 1 шт |

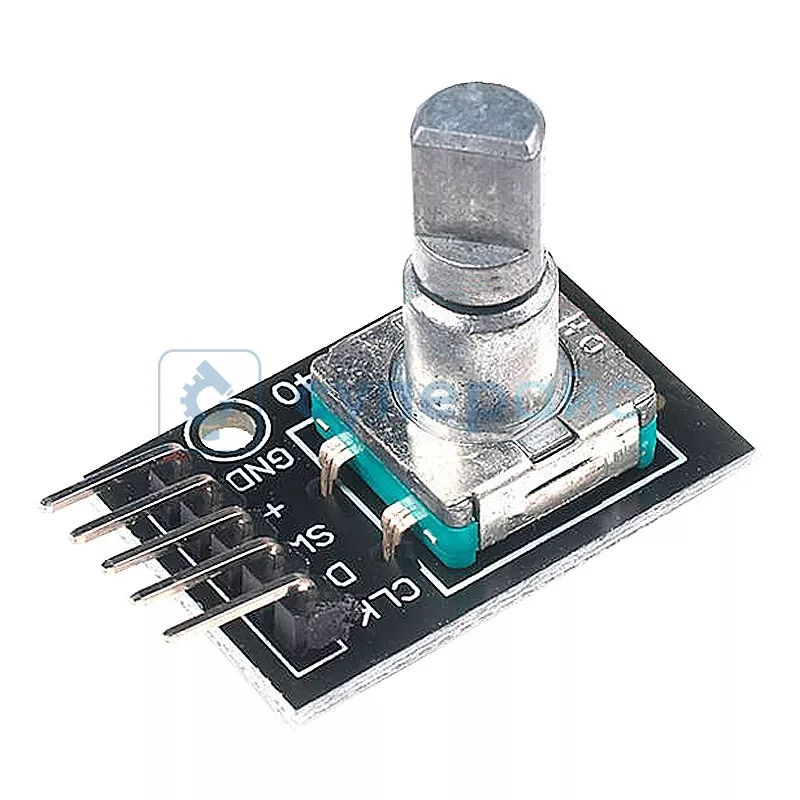

Энкодер на 360 градусов
Этот энкодер-модуль представляет собой модель с вращением на 360 градусов без резьбы. Компонент нужен для определения положения ручки, вращения валов и точного контроля регулировки в электронных устройствах, предназначен для работы при напряжении 5 В. Полный оборот ручки актуален для управления настройками, выбора параметров или задания режимов в пользовательском интерфейсе. Ниже даны ответы на возможные вопросы о модели.
Каков принцип работы?
В основе работы модуля лежит принцип генерации 20 инкрементных импульсов. Конструкция позволяет фиксировать направление и количество поворотов ручки. Такие компоненты, как датчик угла поворота (энкодер) нужны для создания лабораторных макетов, автоматизированных систем.
Каковы точность и стабильность при эксплуатации?
Модуль характеризуется погрешностью ± 25 электрических градусов (смещение до ± 7 %), а максимальное отклонение каналов с разностью фаз не превышает ± 10 %. Такой уровень точности позволяет использовать энкодер в тех ситуациях, когда важна плавность хода и стабильное управление.
В чем особенности монтажа?
Размеры модели — 25 х 18 мм — обеспечивают простой монтаж в ограниченных пространствах без необходимости установки резьбовых креплений. Это упрощает интеграцию в схемы и облегчает замену.
Где применяют энкодеры такого типа?
Предлагаемый модуль подходит для регулировки параметров в электронных устройствах, управления меню. Может быть задействован для создания пользовательских интерфейсов и прототипирования.
