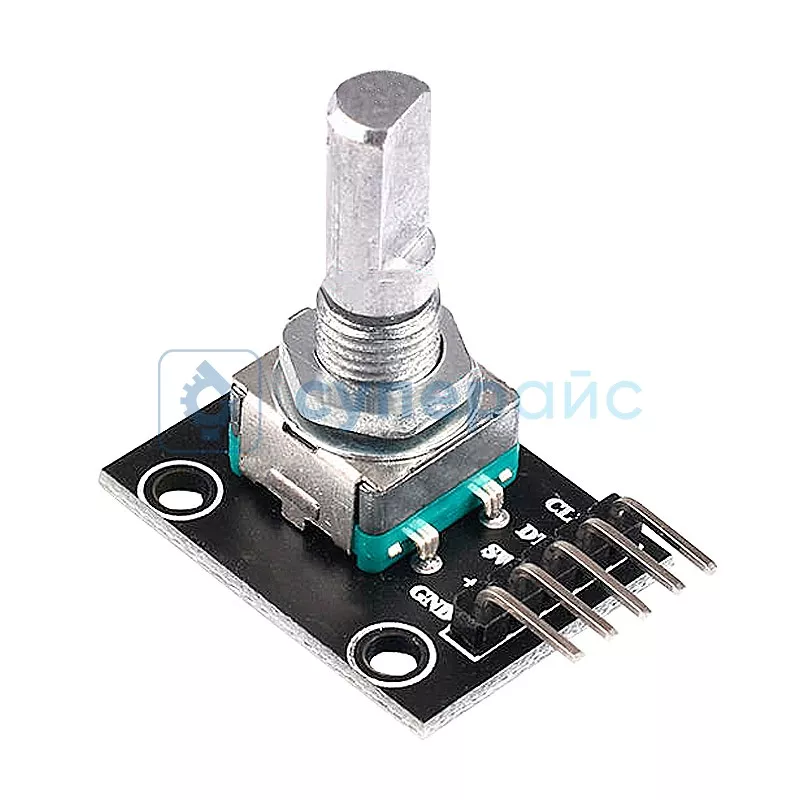

Модуль энкодера на 360 градусов с резьбой

Технические характеристики модуля энкодера

Модуль энкодера

Этот модуль поворотного энкодера разработан как электронный компонент для регистрации положения и вращения ручки в цифровых устройствах. Такой микроприбор реализует полный оборот по кругу, что удобно для настройки параметров или управления пользовательским интерфейсом. Корпус размером 25 х 18 мм легко встраивается в устройства, а крепление с резьбой позволяет быстро зафиксировать модуль на панели или корпусе. Ниже ответили на возможные вопросы о предлагаемой модели.

Сколько импульсов выдаёт этот модуль?

Устройство генерирует 20 инкрементных импульсов за полный оборот, формируя двухфазные прямоугольные сигналы с разностью фаз 90 градусов. Это означает точное определение направления и количества вращений ручки, а также даёт возможность реализовать плавную регулировку или выбор пунктов меню.

Какова точность работы?

Модель демонстрирует высокую надежность считывания: допустимые отклонения сигнала составляют всего 7% (±25 эл. градусов). Даже при синхронизации двух фаз погрешность не выходит за границы ±10%, что обеспечивает плавную и предсказуемую настройку электроники без ложных срабатываний. Закрывает потребности типовых систем цифрового управления.

Где может применяться такой датчик?

Подходит для управления параметрами лабораторных макетов, промышленного оборудования, бытовой техники. Этот модуль энкодера применим как альтернатива стандартным решениям на основе Ардуино. Может применяться в самых разных областях, где необходима точная регистрация вращения ручки.
