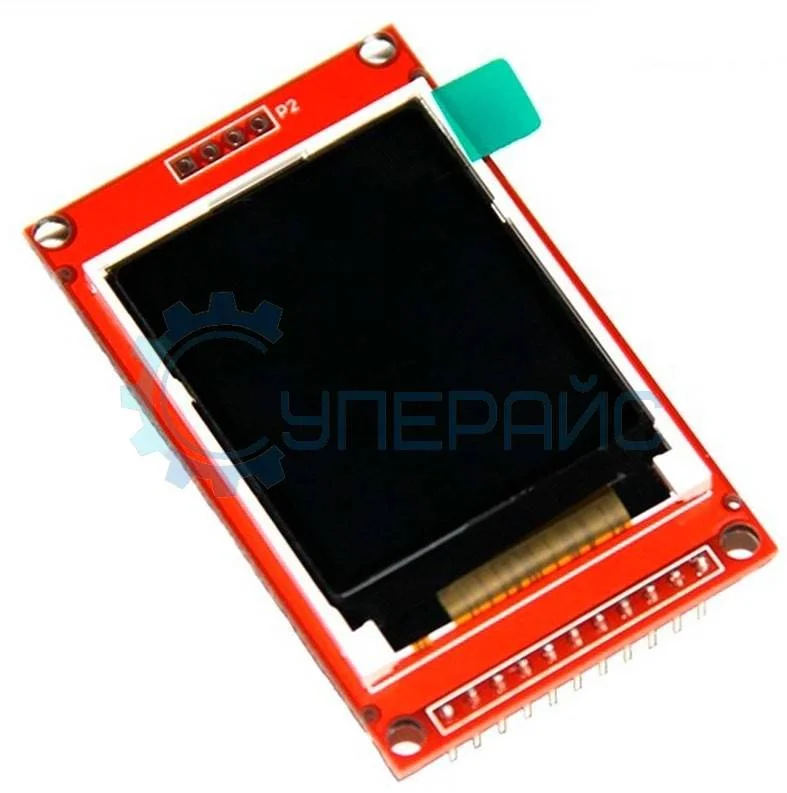

Графический дисплей 1.8 дюймов TFT 128x160 для Arduino
Код товара: 11026
Гарантия 3 месяца
О товаре Цвет подсветки: RGB
Формат выводимой информации: символьная, графическая информация
Контроллер: ST7735S
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Цвет подсветки: RGB
Формат выводимой информации: символьная, графическая информация
Контроллер: ST7735S
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TFT дисплея
| Характеристики дисплея | |||
| Тип дисплея |
TFT LCD |
||
| Разрешение |
128х160 точек |
||
| Размер экрана | 1.8" | ||
| Тип подсветки | LED (2 белых светодиода) | ||
| Цвет подсветки | RGB | ||
| Размещение пикселей |
RGB вертикально |
||
| Глубина цвета | 16 бит 65000 цветов | ||
| Контроллер |
ST7735S |
||
|
Тип выводимой информации |
символьный (латиница) и графическая информация | ||
|
Поддержка платформ |
Arduino | ||
| Разъем | 11-pin | ||

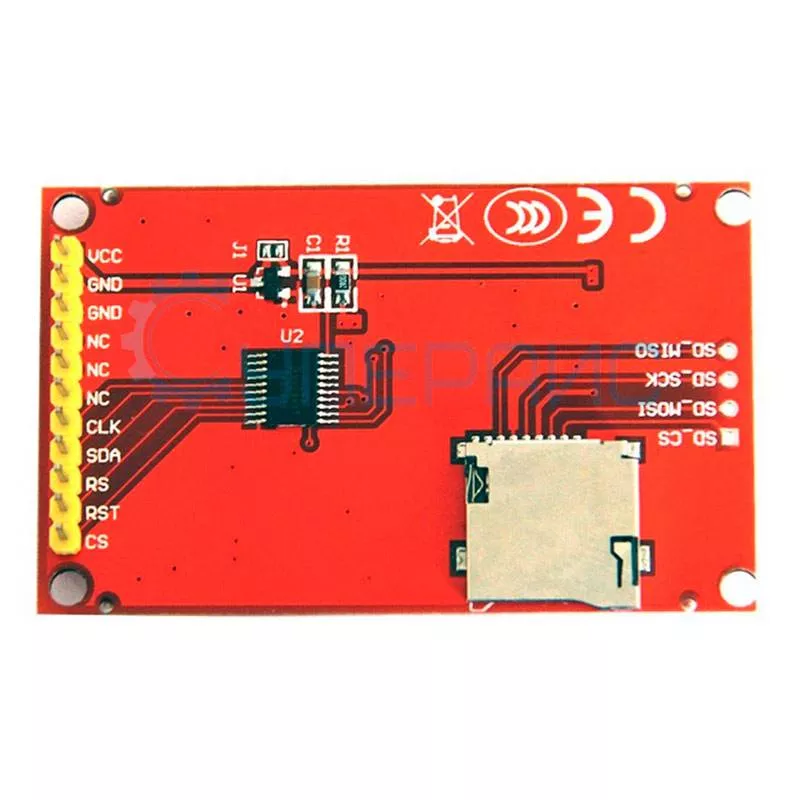

| Цоколёвка разъема: |
VCC - источник питания ЖК-экрана положительный (3,3 В ~ 5 В) GND - заземление питания ЖК-дисплея GND - заземление питания ЖК-дисплея NC - неопределенный, зарезервированный NC - неопределенный, зарезервированный NC - неопределенный, зарезервированный CLK - ЖК-экран, тактовый сигнал шины SPI SDA - сигнал записи данных по шине SPI на ЖК-экране RS - ЖК-экран регистр / сигнал выбора данных, низкий уровень: регистр, высокий уровень: данные RST - сигнал сброса ЖК-дисплея, сброс низкого уровня CS - сигнал выбора микросхемы ЖК-дисплея, включение низкого уровня |
||
| Область применения | графический индикатор | ||
| Общие характеристики | |||
| Интерфейс | последовательный SPI | ||
| Слот для SD карты | есть | ||
| Напряжение питания |
3.3 - 5 В |
||
| Напряжение LED подсветки | 3.3 В | ||
| Логические уровни | 3.3 В | ||
| Линий управления дисплеем | 4 | ||
|
Рабочая температура |
0°С - 50°С | ||
| Температура хранения |
- 20°С - 70°С |
||
| Относительная влажность | 10 % ~ 95 % | ||
| Размер экрана | 32 x 37 мм | ||

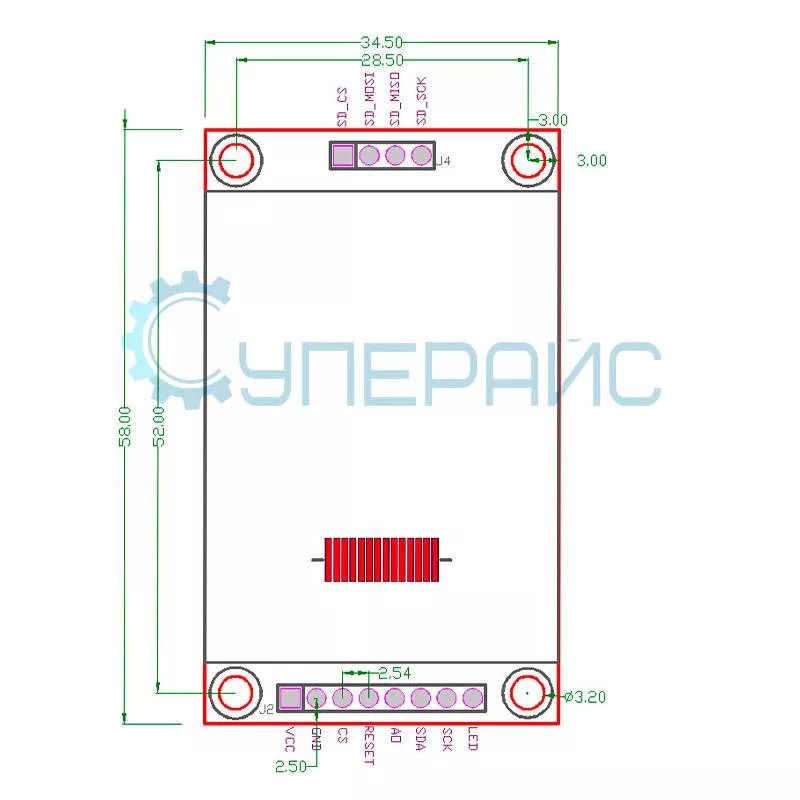

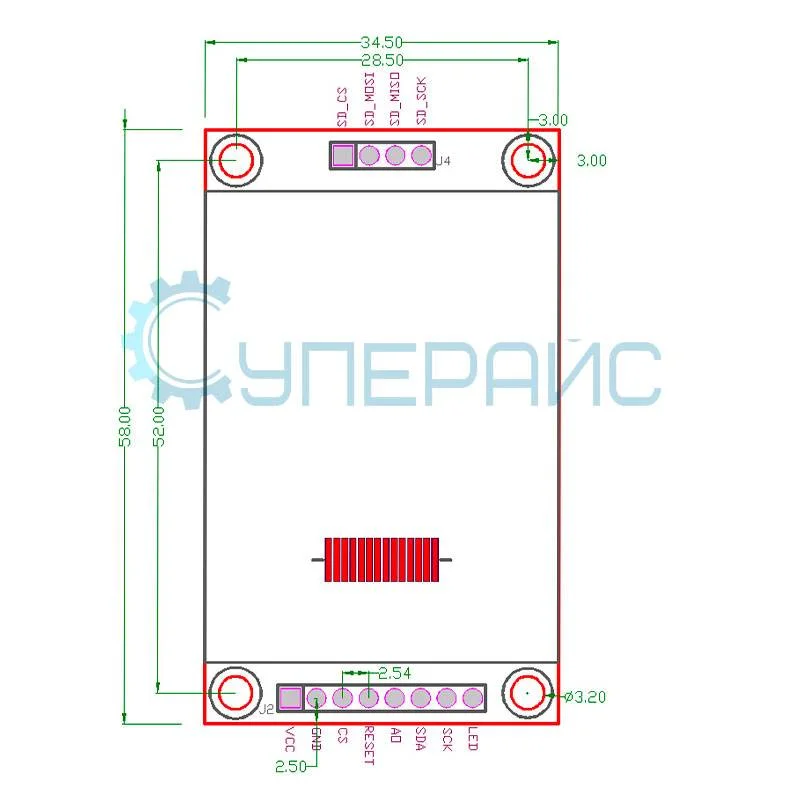

| Размер модуля | 35 х 58 | ||
| Габариты упаковки | 100 х 80 х 15 мм | ||
| Вес |
∼ 20 г |
||
| Комплектация |
TFT дисплей - 1 шт |
||

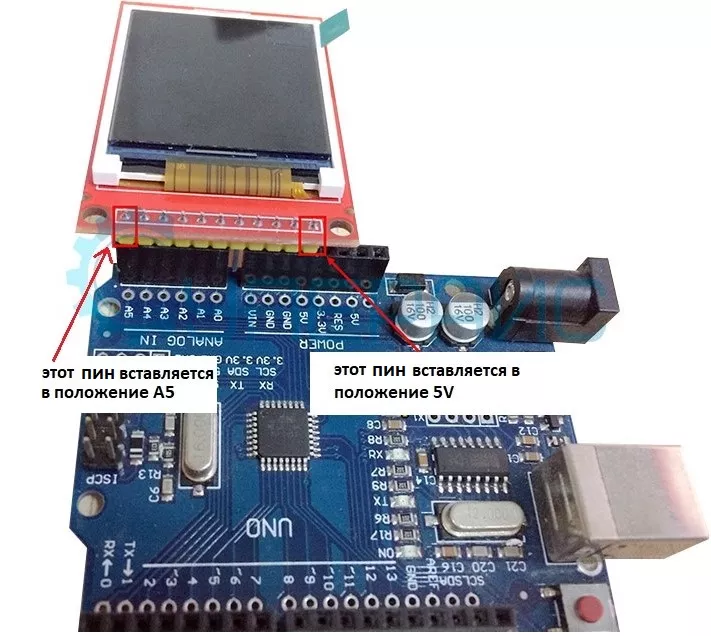

Подключение к Arduino UNO

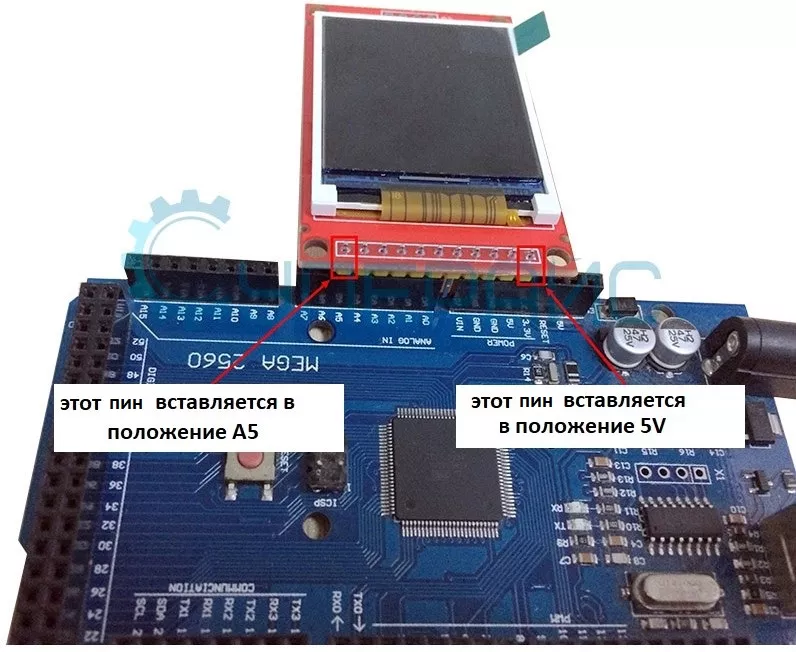

Подключение к Arduino Mega2560
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
