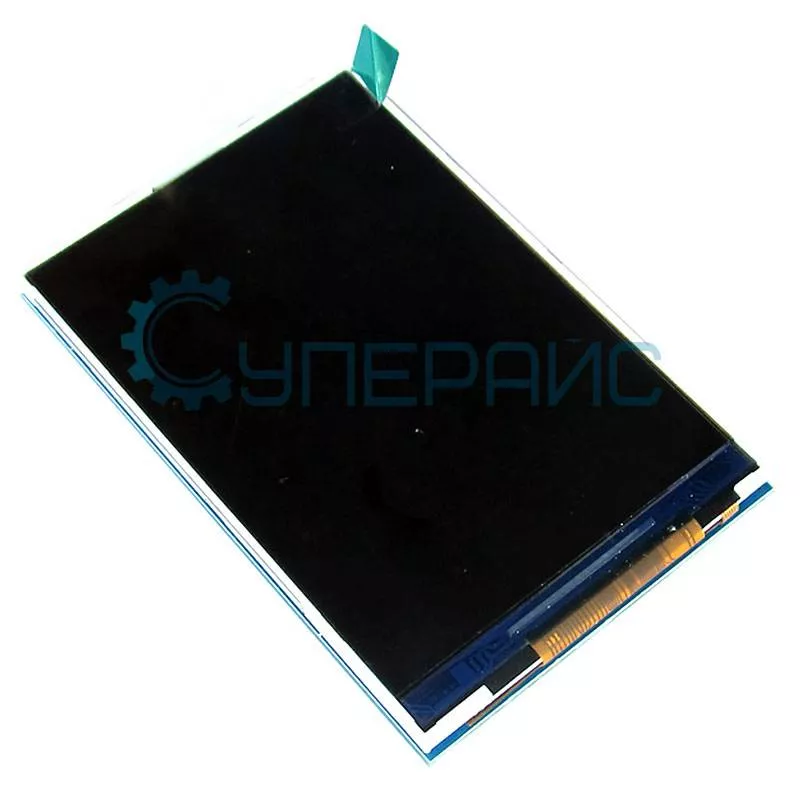

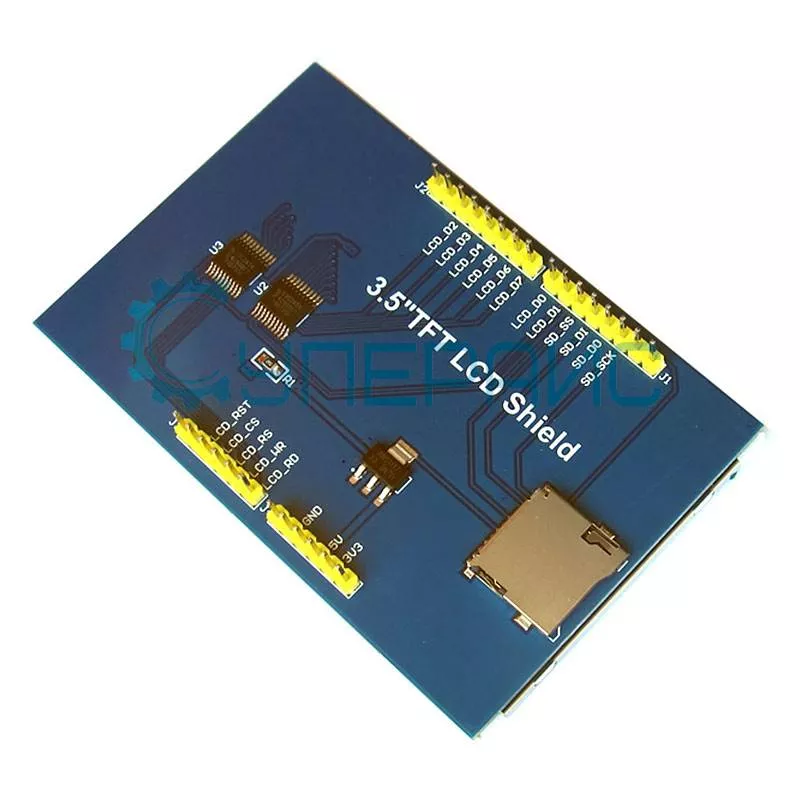

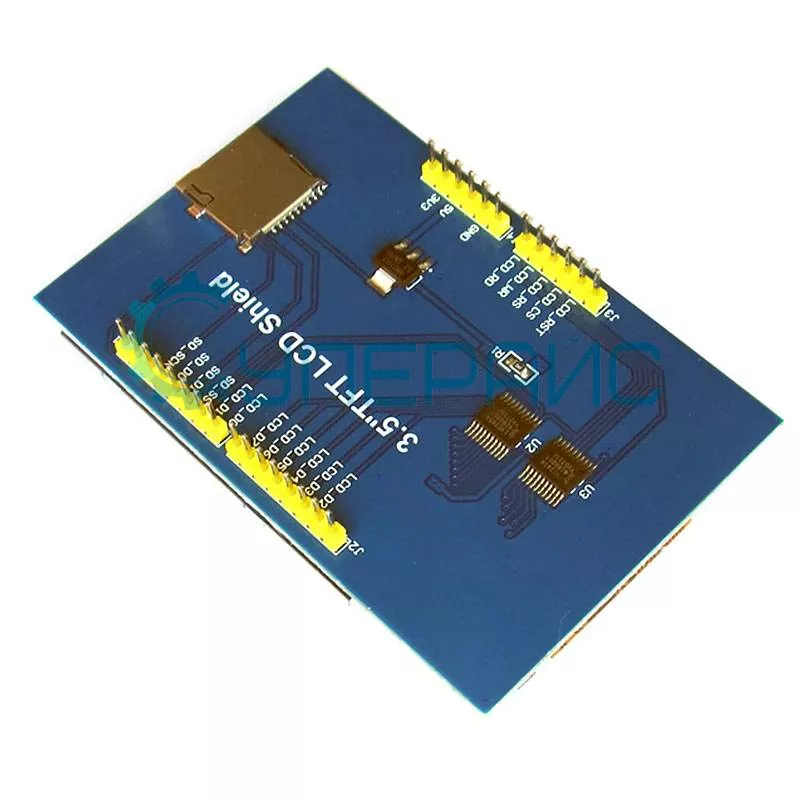

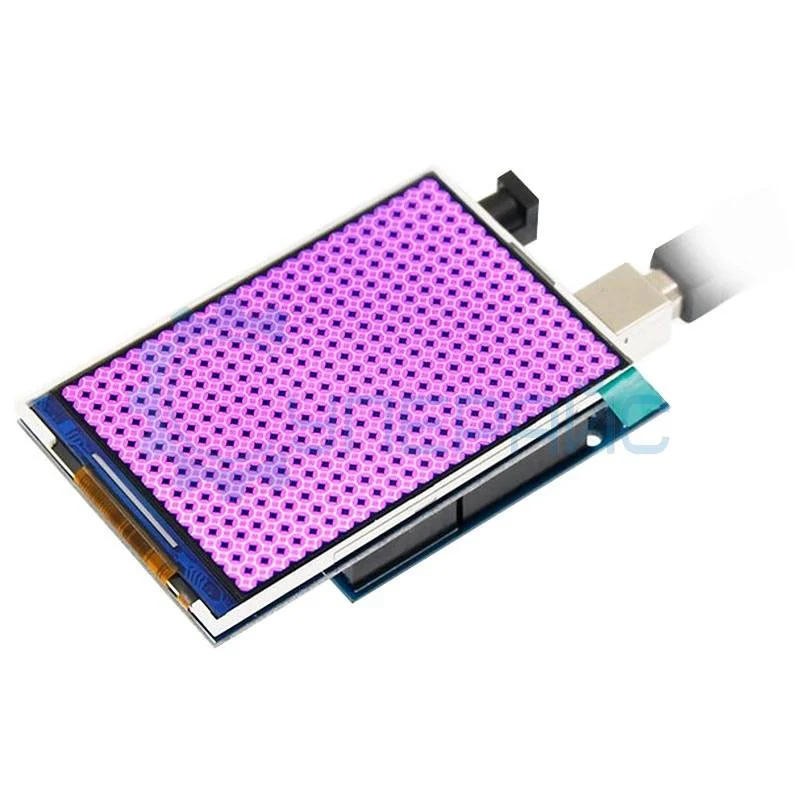

Дисплей TFT 3.5 дюйма в форм-факторе шильда для Arduino
Артикул (код товара): 10896
1 870 ₽
1 870 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 49 шт.
Артикул (код товара)
10896
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Дисплея TFT 3.5 дюйма
Общие данные
Артикул (код товара)
10896
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Подсветка и освещение
Тип подсветки
Светодиодная лампа (LED)
Общие характеристики
Диагональ встр. дисплея (размер), дюйм
Интерфейс
16-разрядный параллельный интерфейс
Разреш. дисплея, пиксель
Тип дисплея
Описание Дисплея TFT 3.5 дюйма
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TFT дисплея
| Характеристики дисплея | |
| Тип дисплея |
TFT LCD |
| Разрешение | 320х480 точек |
| Размер экрана | 3.5" |
| Тип подсветки | LED |
| Цвет подсветки | цветной экран RGB |
| Контроллер |
ILI9486 |
|
Тип выводимой информации |
символьный (латиница) и графическая информация |
|
Поддержка платформ |
Arduino |
| Область применения | графический индикатор |
| Общие характеристики | |
| Интерфейс | параллельный 16 бит |
| Поддержка SD карты | есть |
| Напряжение питания |
5 В |
|
Рабочая температура |
0°С - 50°С |
| Температура хранения |
- 10°С - 70°С |
| Относительная влажность | 10 % ~ 95 % |

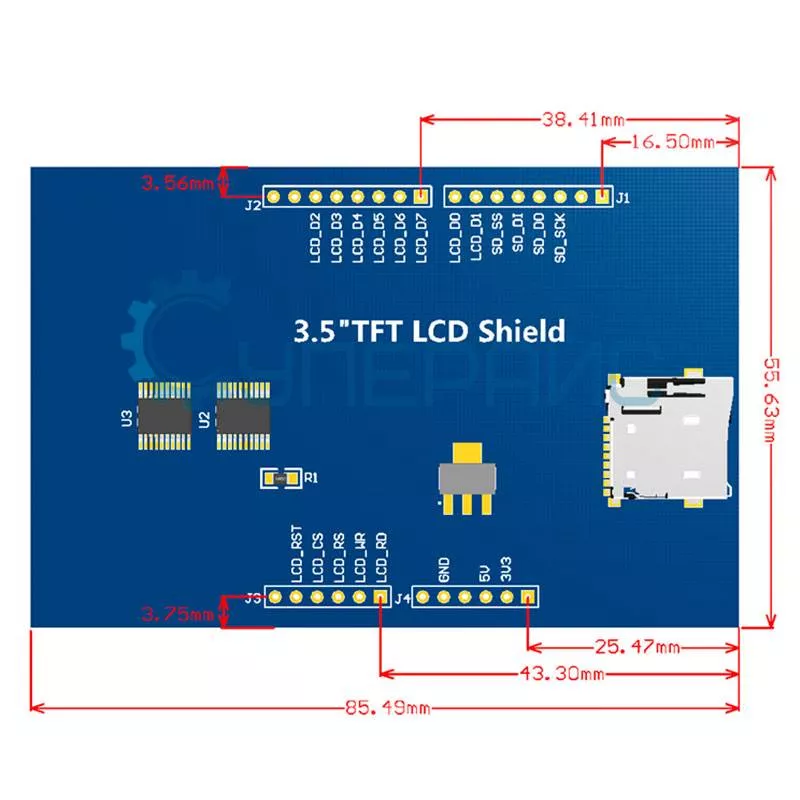

| Габариты | 85 x 55 мм |
| Вес |
∼ 50 грамм |
| Комплектация |
TFT дисплей - 1 шт |
Часто задаваемые вопросы
Какой интерфейс использует 3,5-дюймовый TFT-шильд для Arduino?
Шильд подключается через интерфейс SPI, используя пины 10–13 (SS, MOSI, MISO, SCK) на стандартной Arduino Uno. Это экономит драгоценные линии ввода-вывода и оставляет место для другой периферии. Скорость обновления ниже, чем у параллельных дисплеев, но для текстовых меню и простых графических интерфейсов этого достаточно.
Какое разрешение экрана и какой контроллер у шильда?
Разрешение 480×320 или 320×240 в зависимости от конкретной версии, контроллер обычно ILI9486 или ILI9341. Точное разрешение стоит уточнять в описании конкретной партии. Для 320×240 шрифты крупнее и читаемее, для 480×320 интерфейс более детализирован и современный.
Поддерживает ли шильд резистивный тачскрин и SD-карту?
Да, в нижней части шильда распаян слот для microSD-карты, подключённый к той же SPI-шине через отдельный сигнал выбора кристалла. Тачскрин работает через контроллер XPT2046 и требует первоначальной калибровки при запуске. Библиотека Adafruit_TouchScreen совместима после небольшой корректировки чувствительности давления.
Можно ли ставить шильд над другими шильдами?
Форм-фактор шильда предполагает установку поверх стандартных Arduino Uno или Mega. Если нижний шильд использует те же пины 10–13, возникнет конфликт на шине. Для каскадирования выбирайте шильды, которые переназначают сигнал CS на свободные пины или используют альтернативный интерфейс I2C.
Какие библиотеки рекомендуются для 3,5-дюймового TFT-шильда?
Для контроллера ILI9486 оптимальна библиотека MCUFRIEND_kbv, для ILI9341 - Adafruit_ILI9341 в паре с Adafruit_GFX. Если используется тачскрин на базе XPT2046, добавьте библиотеку XPT2046_Touchscreen. Для широко распространённых китайских клонов часто требуется подбор альтернативной инициализации.
В чём преимущества шильда перед отдельным дисплеем с шлейфом?
Шильд монтируется без проводов, занимает меньше места в корпусе и полностью исключает ошибки подключения. Слот microSD и тачскрин интегрированы на одной плате, что упрощает сборку. Главный минус - возможный конфликт пинов и невозможность удалить экран дальше чем на длину штыревых разъёмов.
Документация и ПО Дисплея TFT 3.5 дюйма
Название
Язык
Версия
Размер и тип
Спецификация к микроконтроллеру ILI9486 (Datasheet)
Язык:
Английский
Размер и тип:
7.88 Мб,
PDF
Библиотека к Arduino UNO и Mega2560 на TFT дисплеях
Язык:
Размер и тип:
2.2 Мб,
rar
rar
Библиотека для работы с контроллерами 51 серии на TFT дисплее 3.5"
Язык:
Размер и тип:
133 Кб,
rar
rar
Библиотека TFT дисплея 3.5" для STM32 микроконтроллеров
Язык:
Размер и тип:
663 Кб,
rar
rar
