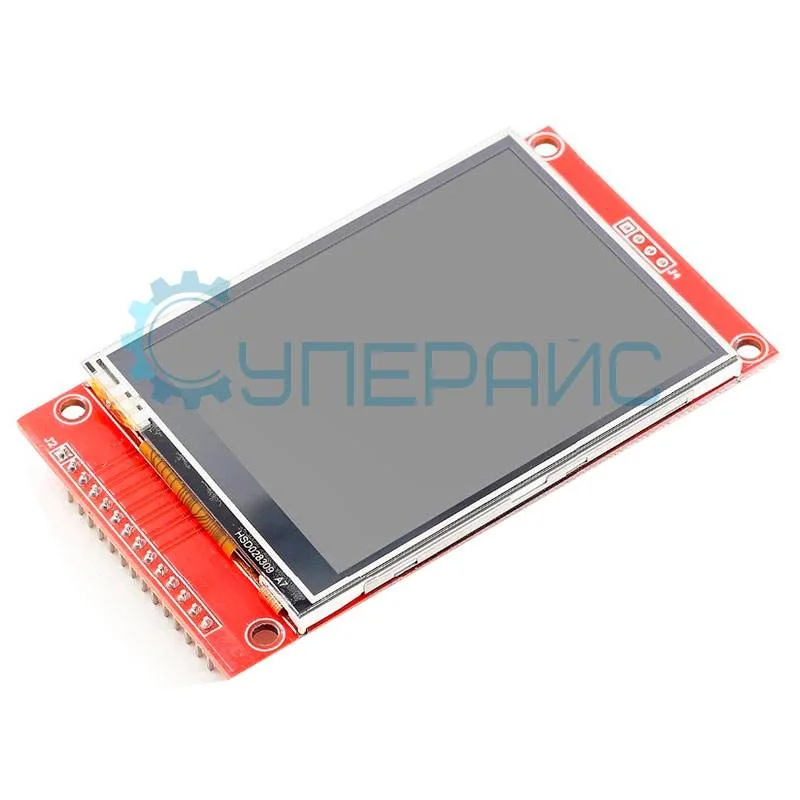

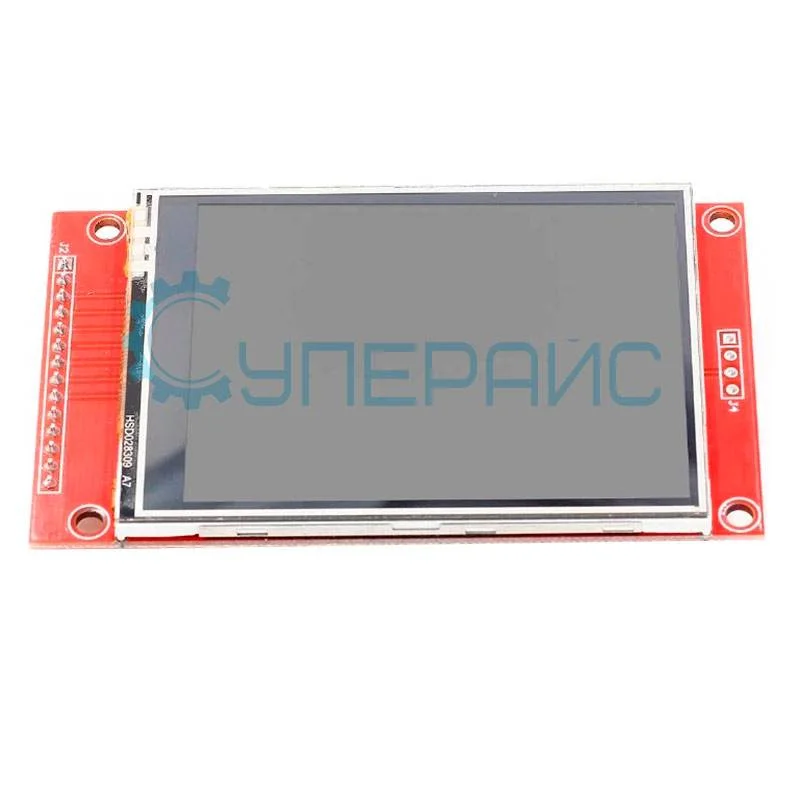

Цветной TFT-экран 2.8 дюйма с сенсорной панелью
Артикул (код товара): 10997
950 ₽
950 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 37 шт.
Артикул (код товара)
10997
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Дисплея TFT-экран 2.8 дюйма
Общие данные
Артикул (код товара)
10997
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Подсветка и освещение
Тип подсветки
Светодиодная лампа (LED)
Общие характеристики
Диагональ встр. дисплея (размер), дюйм
Интерфейс
SPI
Разреш. дисплея, пиксель
Тип дисплея
Описание Дисплея TFT-экран 2.8 дюйма
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TFT дисплея
| Характеристики дисплея | |||
| Тип дисплея |
TFT LCD с сенсорной панелью |
||
| Тип сенсорной панели | резистивная | ||
| Разрешение |
240х320 точек |
||
| Размер экрана | 2.8" | ||
| Тип подсветки | LED | ||
| Цвет подсветки | RGB | ||
| Размещение пикселей |
RGB вертикально |
||
| Угол обзора | 70 градусов | ||
| Глубина цвета | 262000/65000 цветов | ||
| Контроллер |
ILI9341 |
||
|
Тип выводимой информации |
символьный (латиница) и графическая информация | ||
|
Поддержка платформ |
Arduino, Raspberry Pi и др. | ||
| Разъем | 14-pin | ||
| Цоколёвка разъема: |
VCC - вход питания 5 В / 3,3 В GND - заземленный CS - сигнал выбора микросхемы ЖК-дисплея, включение низкого уровня RESET - сигнал сброса ЖК-дисплея, сброс низкого уровня DC / RS - ЖК-экран регистр / сигнал выбора данных, низкий уровень: регистр, высокий уровень: данные SDI (MOSI) - сигнал записи данных шины SPI SCK - тактовый сигнал шины SPI LED - управление подсветкой, загорается на высоком уровне, если управление не требуется, подключите к 3,3 В, чтобы продолжать SDO (MISO)- сигнал чтения данных по шине SPI, если функция чтения не нужна, ее можно отключить T_CLK - тактовый сигнал шины Touch SPI T_CS - сигнал выбора чипа сенсорного экрана, включение низкого уровня T_DIN - сенсорный вход шины SPI T_DO - сенсорный выход шины SPI T_IRQ - сигнал прерывания сенсорного экрана, низкий уровень при обнаружении касания |
||
| Область применения | графический индикатор | ||
| Общие характеристики | |||
| Интерфейс | последовательный SPI | ||
| Слот для SD карты | есть | ||
| Напряжение питания |
3.3 В (на плате установлен стабилизатор напряжения в 5 В на 3.3 В) |
||
| Логические уровни | 3.3 В (5 В совместимые) | ||
| Линий управления дисплеем | 4 | ||
|
Рабочая температура |
0°С - 50°С | ||
| Температура хранения |
- 20°С - 70°С |
||
| Относительная влажность | 10 % ~ 95 % | ||

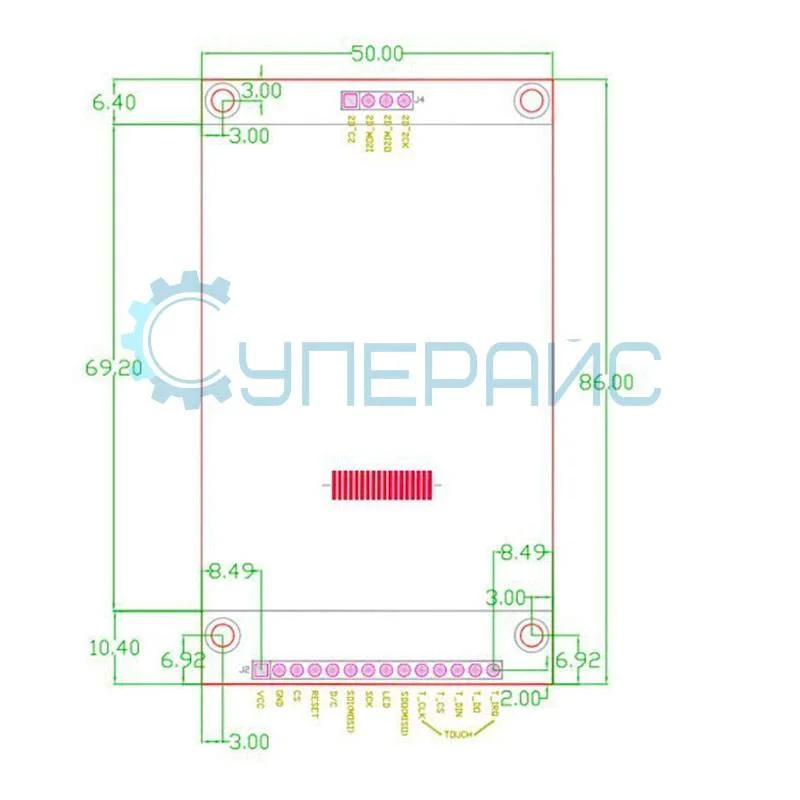

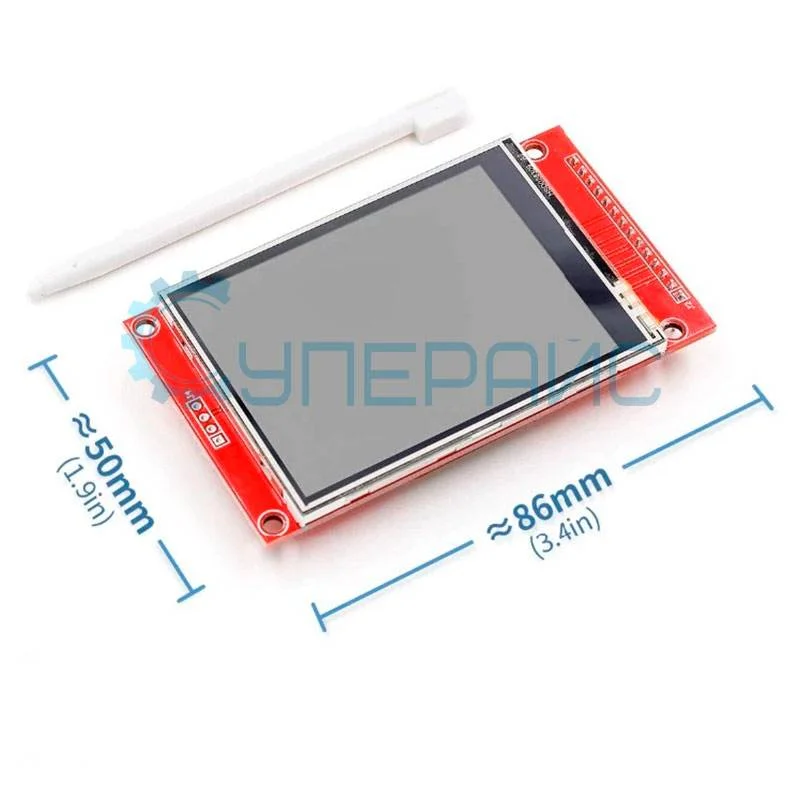

| Габариты | 85 x 48 мм | ||
| Вес |
∼ 40 грамм |
||
| Комплектация |
TFT дисплей - 1 шт |
||
Часто задаваемые вопросы
С какими платами работает TFT-экран?
Цветные TFT-модули подключают к популярным контроллерам: Arduino, ESP32, STM32 и подобным. Совместимость определяет интерфейс дисплея и наличие библиотек под его контроллер. Слабые платы выводят графику медленнее из-за ограничений памяти, поэтому под сложный интерфейс берут более производительный микроконтроллер.
Чем TFT лучше символьного экрана?
TFT рисует произвольную графику: шрифты разного размера, иконки, кривые и цвет, тогда как символьный индикатор показывает лишь текст в ячейках. Для приборов с графиками, меню и наглядными шкалами цветной экран удобнее, хотя вывод требует больше памяти и вычислительных ресурсов контроллера.
Нужен ли сенсорный вариант?
Сенсор добавляет управление касанием, что заменяет внешние кнопки и делает интерфейс компактнее. Если устройство подразумевает меню и настройки, тачскрин удобен. Для простого вывода показаний без взаимодействия сенсор не обязателен. Наличие тачскрина уточняют в описании конкретного модуля перед покупкой.
Какой интерфейс подключения выбрать?
От интерфейса зависят скорость обновления картинки и число занятых выводов контроллера. Последовательное подключение экономит ноги платы, но выводит медленнее, параллельное быстрее, но требует много линий. Выбор зависит от того, насколько динамичен интерфейс и сколько выводов свободно на вашем контроллере.
