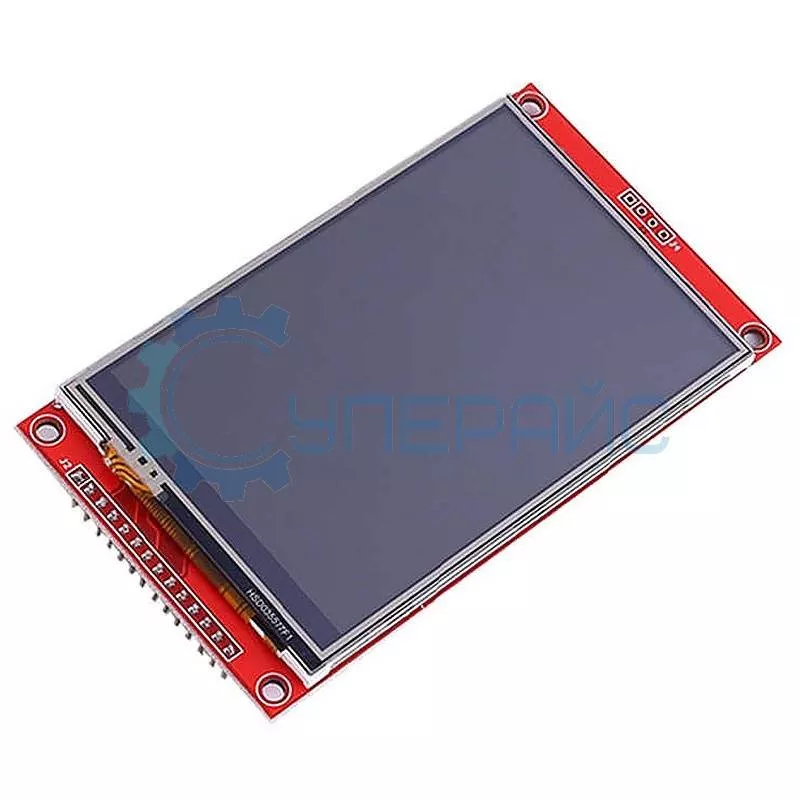

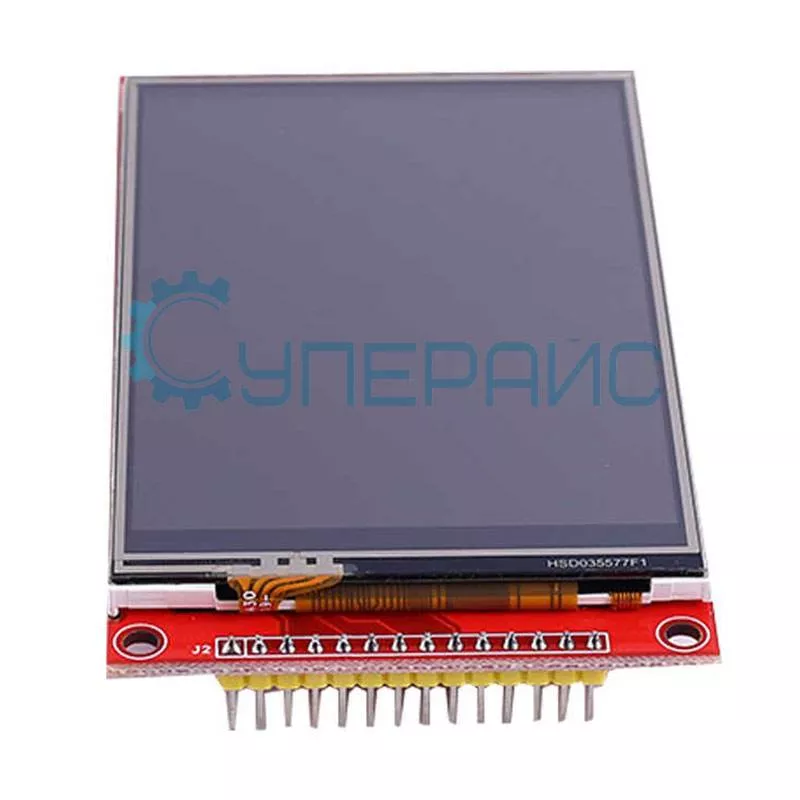

Графический TFT-экран 3.5 дюйма с сенсорной панелью
Артикул (код товара): 11122
1 490 ₽
1 490 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 15 шт.
Склад в Гуанчжоу: 38 шт.
Артикул (код товара)
11122
Модель (серия)
-
Производитель (бренд)
Страна производства
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Другой -
Артикул (код товара)
11122
Модель (серия)
-
Производитель (бренд)
Гарантия, мес.
3
Тип дисплея
Наличие сенсорной панели
Тип выводимой информации
Символьная (латиница)
Графическая
Графическая
Разреш. дисплея, пиксель
Цвет подсветки
Поддержка платформ
Arduino
Интерфейс
SPI
Разъём
Тип подсветки
Светодиодная лампа (LED)
Диагональ встр. дисплея (размер), дюйм
Описание Другой -
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TFT дисплея
| Характеристики дисплея | |||
| Тип дисплея |
TFT ЖК с сенсорной панелью |
||
| Разрешение |
480х320 точек |
||
| Размер экрана | 3.5" | ||
| Тип подсветки |
LED |
||
| Цвет подсветки | полноцветный RGB | ||
|
Размещение пикселей |
RGB вертикально | ||
| Угол обзора | 70 градусов | ||
| Глубина цвета | 16 бит 650000 цветов | ||
| Контроллер | ILI9488 | ||
|
Тип выводимой информации |
символьный (латиница) и графическая информация | ||
|
Поддержка платформ |
Arduino | ||
| Разъем | 14-pin | ||

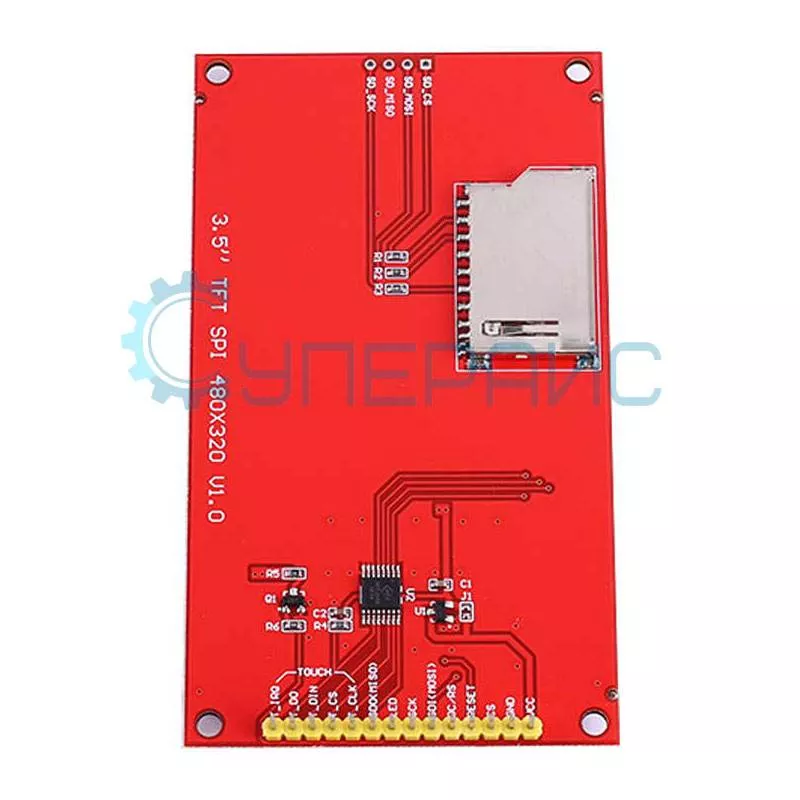

| Цоколёвка разъема: |
VCC - вход питания 5 В / 3,3 В GND - заземленный CS - сигнал выбора микросхемы ЖК-дисплея, включение низкого уровня RESET - сигнал сброса ЖК-дисплея, сброс низкого уровня DC / RS - ЖК-экран регистр / сигнал выбора данных, низкий уровень: регистр, высокий уровень: данные SDI (MOSI) - сигнал записи данных шины SPI SCK - тактовый сигнал шины SPI LED - управление подсветкой, загорается на высоком уровне, если управление не требуется, подключите к 3,3 В, чтобы продолжать SDO (MISO)- сигнал чтения данных по шине SPI, если функция чтения не нужна, ее можно отключить T_CLK - тактовый сигнал шины Touch SPI T_CS - сигнал выбора чипа сенсорного экрана, включение низкого уровня T_DIN - сенсорный вход шины SPI T_DO - сенсорный выход шины SPI T_IRQ - сигнал прерывания сенсорного экрана, низкий уровень при обнаружении касания |
||
| Область применения | графический индикатор | ||
| Общие характеристики | |||
| Интерфейс | последовательный SPI | ||
|
Слот для SD карты |
есть | ||
| Ток потребления | 90 мА | ||
| Напряжение питания |
3.3 - 5 В |
||
|
Логические уровни |
3.3 В | ||
|
Линий управления дисплеем |
4 | ||
|
Рабочая температура |
- 10°С - 60°С | ||
| Температура хранения |
- 20°С - 70°С |
||
| Относительная влажность | 10 % ~ 95 % | ||
| Размер экрана | 49 x 73.4 мм | ||

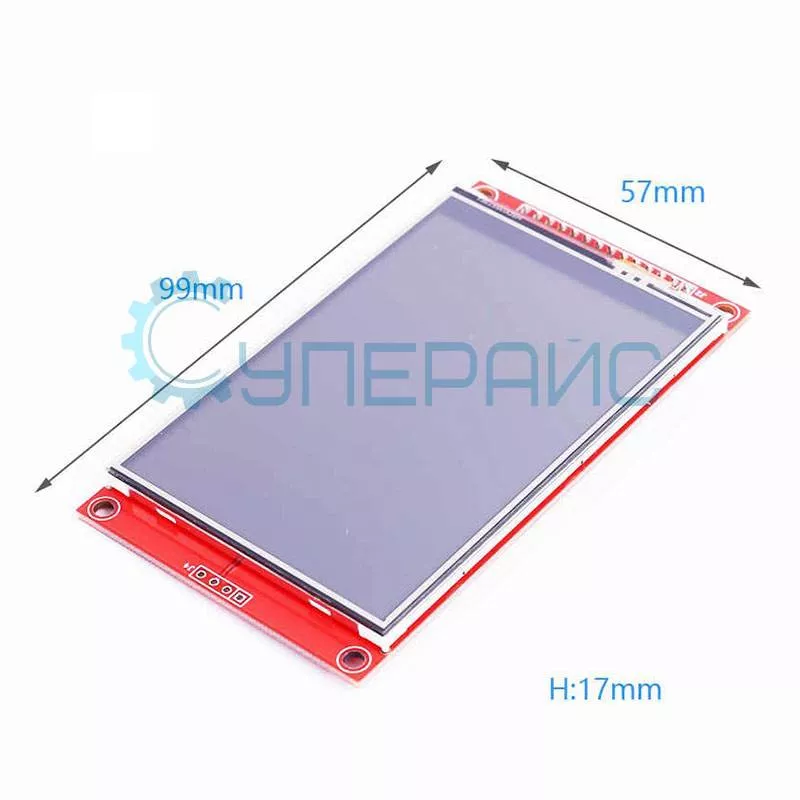

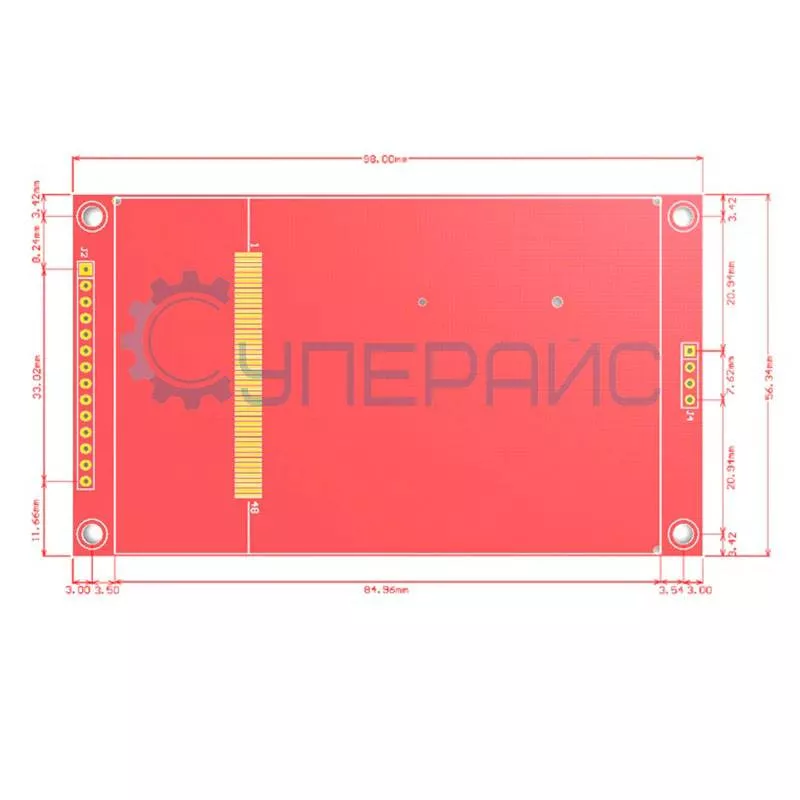

| Размер модуля | 56 х 98 мм | ||
| Габариты упаковки | 110 х 80 х 20 мм | ||
| Вес нетто |
47 г |
||
| Вес брутто | 60 г | ||
| Комплектация |
TFT дисплей - 1 шт |
||
