Лабораторный блок питания 30 В, 3 А (набор для сборки)
Характеристики Блока питания 30 В, 3 А
Общие данные
Основные характеристики
Общие характеристики
Безопасность и защита
Защита от короткого замыкания
Встроенные функции и опции
Описание Блока питания 30 В, 3 А
Технические характеристики набора для сборки блока питания
| Выходное напряжение | 0 - 30 В |
| Выходной ток | 0 - 3 А |
| Разрешение | 10 мВ, 10 мА |
| Мощность | 90 Вт |
| Входное напряжение | 24 В |
| Пульсация и шум | 0,01% |
| Общие характеристики | |
| Габариты изделия | 84 x 84 мм |
| Габариты упаковки | 85 х 85 х 20 мм |
| Вес брутто | 80 г |

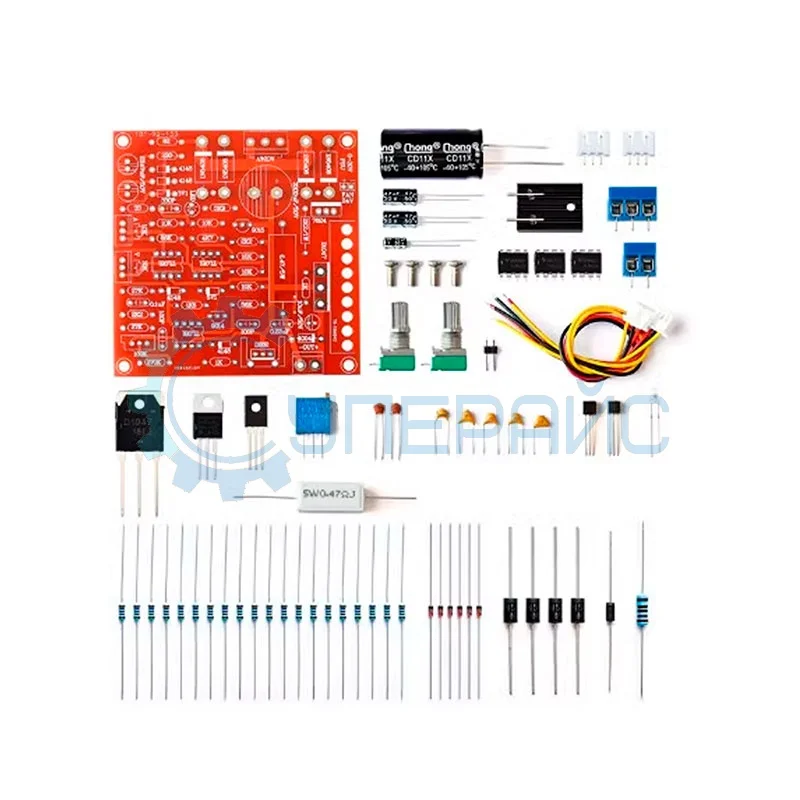

| Комплектация | комплект для сборки блока питания – 1 шт |

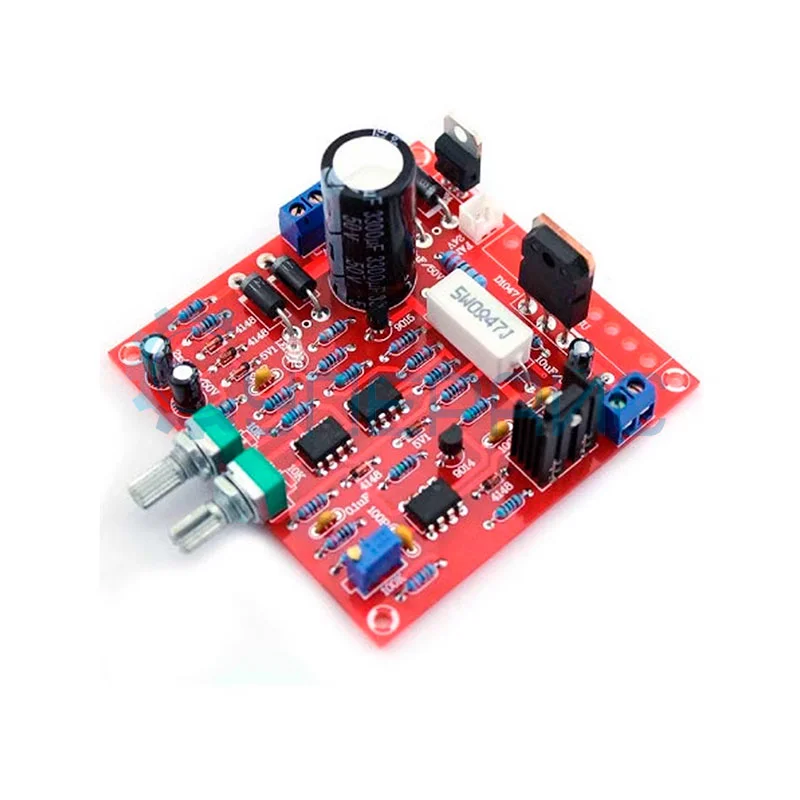

Лабораторный блок питания 0–30В, 0–3А (набор для сборки): создай свой источник питания своими руками
Набор для сборки лабораторного блока питания — это идеальный проект для тех, кто хочет освоить основы электроники и создать функциональный источник с регулируемым напряжением и током. Собрав этот конструктор, вы получите компактный БП с выходными параметрами 0–30 В и 0–3 А, который подходит для питания микросхем, тестирования схем и обучения. Все компоненты уже включены в набор — осталось подключить паяльник!
Ключевые особенности
- Простая схема — плата с маркированными компонентами и понятной инструкцией для начинающих.
- Регулировка параметров — плавная настройка напряжения и тока с помощью потенциометров.
- Компактность — размер платы 84×84 мм, вес 80 г (после сборки легко поместится на столе).
- Низкий уровень шума — пульсации ≤0,01% для точных измерений.
Сборка займет 2–3 часа и не требует глубоких знаний: все элементы на плате подписаны, а инструкция объясняет каждый шаг. Например, вы научитесь устанавливать транзисторы, стабилизаторы и настраивать систему защиты от перегрузок.
После сборки ЛБП станет вашим помощником:
- Тестировать электронные компоненты — проверять работоспособность светодиодов, резисторов, моторчиков.
- Настраивать самодельные устройства — подбирать оптимальное напряжение для схем на макетных платах.
- Проводить эксперименты — изучать, как меняется яркость светодиода при разном токе, или как работает стабилизация параметров.
Этот блок — отличная альтернатива готовым решениям. Например, его можно модернизировать: добавить цифровой вольтметр или защиту от переполюсовки, превратив учебный проект в профессиональный инструмент.
Документация и ПО Блока питания 30 В, 3 А
Отзывы Блока питания 30 В, 3 А
"При установке радиатора выходная регулировочная трубка D1047 должна быть изолирована от цепи. Поскольку эта схема представляет собой линейный регулируемый источник питания, регулировочная трубка рассеивает относительно большую мощность.
Обязательно убедитесь, что D1047 имеет хороший отвод тепла".
Вы китайцы безграмотные?! Что за фуйню пишете:
"При установке радиатора выходная регулировочная трубка D1047 должна быть изолирована от цепи. Поскольку эта схема представляет собой линейный регулируемый источник питания, регулировочная трубка рассеивает относительно большую мощность.
Обязательно убедитесь, что D1047 имеет хороший отвод тепла".
Здравствуйте!
Благодарим за ваш отзыв и за то, что даете нам обратную связь. Мы приносим свои извинения за неудобства, связанные с переводом инструкции. Нам важно, чтобы наши инструкции были понятны и точны, и мы прилагаем все усилия, чтобы улучшить качество документации.
Вы абсолютно правы, в оригинальном тексте указывается на необходимость изоляции транзистора D1047 от остальной схемы и на важность хорошего охлаждения из-за большой рассеиваемой мощности. Мы учтём ваше замечание и пересмотрим формулировки в инструкции, чтобы они были более ясными и корректными.
Еще раз благодарим вас за внимание к деталям и за помощь в улучшении нашей продукции.
С уважением, Администрация магазина Суперайс
Валерия, спасибо за ответ. Транзистор D1047 найти в списке компонентов мне не удалось, рисунки принципиальной схемы и печатной платы размыты, там тоже ничего не разобрать (см. Инструкция по эксплуатации.pdf)...
Добрый день!
Спасибо за обращение! Дополнительно обратились к документации, в оригинале приводятся несколько документов, в одном из них D1047 присутствует, а в другом нет. Поэтому мы обновили список компонентов в инструкции. Дополнительно загрузили файлы с принципиальной схемой и фотографиями платы с компонентами и без в раздел документации. Также поставщик указывает, что на печатной плате (PCB) напечатаны соответствующие модели компонентов для удобства их установки.
Если вы хотите получить более подробную документацию на языке оригинала, пожалуйста, напишите нам на почту sales@supereyes.ru.
Надеемся на понимание.
С уважением, Администрация магазина Суперайс
Но качество загруженных фотографий и схемы оставляет желать лучшего (фото размыты, текст плохо читается, вокруг
много пустого, бесполезного пространства, на схеме верх искомого транзистора D1047, позиционное обозначение по схеме - Q4 вообще отсутствует). Кроме того, печатная плата приведена только со стороны установки компонентов, обратной стороны нет, что не позволяет определить соответствие разводки дорожек платы приведённой принципиальной схеме!
С уважением, сервисный инженер по ремонту и обслуживанию вычислительной техники и электроники Закамского региона Алексей Р. Чертков.
В наборе присутствует постоянный резистор 100к, а на печатной плате место под него отсутствует. Куда его устанавливать?
Добрый день!
Спасибо за ваш вопрос! Чтобы мы могли помочь вам разобраться с установкой постоянного резистора 100 Ом, пожалуйста, напишите нам на электронный адрес sales@supereyes.ru. Укажите номер вашего заказа и подробно опишите проблему.
Мы постараемся оперативно разобраться в ситуации и предоставить вам необходимую информацию.
С уважением, Администрация магазина Суперайс
Благодарю Вас, Валерия!
Но качество загруженных фотографий и схемы оставляет желать лучшего (фото размыты, текст плохо читается, вокруг
много пустого, бесполезного пространства, на схеме верх искомого транзистора D1047, позиционное обозначение по схеме - Q4 вообще отсутствует). Кроме того, печатная плата приведена только со стороны установки компонентов, обратной стороны нет, что не позволяет определить соответствие разводки дорожек платы приведённой принципиальной схеме!
С уважением, сервисный инженер по ремонту и обслуживанию вычислительной техники и электроники Закамского региона Алексей Р. Чертков.
Здравствуйте, Алексей!
Спасибо, что снова обратились к нам. Чтобы мы могли более эффективно разобраться в ситуации и помочь вам, пожалуйста, напишите нам на электронный адрес sales@supereyes.ru, указав номер вашего заказа и детально опишите проблему.
Так нам будет проще решить вашу проблему, общаясь напрямую, чем в этом пространстве. Дополнительно, мы сможем оперативно связаться с поставщиком и передать ему ваши замечания.
С уважением, Администрация магазина Суперайс
[QUOTE]AChertkov
Благодарю Вас, Валерия!
Но качество загруженных фотографий и схемы оставляет желать лучшего (фото размыты, текст плохо читается, вокруг
много пустого, бесполезного пространства, на схеме верх искомого транзистора D1047, позиционное обозначение по схеме - Q4 вообще отсутствует). Кроме того, печатная плата приведена только со стороны установки компонентов, обратной стороны нет, что не позволяет определить соответствие разводки дорожек платы приведённой принципиальной схеме!
С уважением, сервисный инженер по ремонту и обслуживанию вычислительной техники и электроники Закамского региона Алексей Р. Чертков.[/QUOTE]
Здравствуйте, Алексей!
Спасибо, что снова обратились к нам. Чтобы мы могли более эффективно разобраться в ситуации и помочь вам, пожалуйста, напишите нам на электронный адрес sales@supereyes.ru, указав номер вашего заказа и детально опишите проблему.
Так нам будет проще решить вашу проблему, общаясь напрямую, чем в этом пространстве. Дополнительно, мы сможем оперативно связаться с поставщиком и передать ему ваши замечания.
С уважением, Администрация магазина Суперайс
Валерия! Я не прошу у Вас помощи, моя квалификация позволяет разобраться самому с данным китайским "чудом техники". Мне хотелось донести до Вас те недочёты, которые которые ваша команда не видит, или не желает видеть! А эти недочёты мешают вашим же потенциальным и состоявшимся покупателям...
С уважением, сервисный инженер по ремонту и обслуживанию вычислительной техники и электроники Закамского региона Алексей Р. Чертков.
