Цифровой измеритель LCR East Tester ET3501
88 909 ₽
88 909 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
21536
Модель (серия)
ET3501
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Официальный дистрибьютор East Tester в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики East Tester ET3501
Общие данные
Артикул (код товара)
21536
Производитель (бренд)
Модель (серия)
ET3501
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Диапазон измерения ёмкости
Диапазон измерения индуктивности
Диапазон измерения сопротивления
Мин. частота
10 Гц
Макс. частота
100 кГц
Тестируемые элементы
Резисторы
Полярные и неполярные конденсаторы
Катушки индуктивности
Диоды и светодиоды
Двойные диоды
Тиристоры
Симисторы
Операционные усилители, компараторы
Стабилитроны
Элементы питания
Полярные и неполярные конденсаторы
Катушки индуктивности
Диоды и светодиоды
Двойные диоды
Тиристоры
Симисторы
Операционные усилители, компараторы
Стабилитроны
Элементы питания
Точность, %
Встроенные функции и опции
Функции
Измерение сопротивления
Измерение ёмкости
Измерение мощности
Измерение индуктивности
Измерение частоты
Измерение эквивалентного параллельного сопротивления (EPR)
Измерение фазового сдвига между током и напряжением (θ)
Измерение реактивного сопротивления
Измерение активного сопротивления
Измерение проводимости
Измерение ёмкости
Измерение мощности
Измерение индуктивности
Измерение частоты
Измерение эквивалентного параллельного сопротивления (EPR)
Измерение фазового сдвига между током и напряжением (θ)
Измерение реактивного сопротивления
Измерение активного сопротивления
Измерение проводимости
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
LAN
GPIB
RS-232
LAN
GPIB
Питание
от сети переменного тока / от блока питания
Описание East Tester ET3501
Технические характеристики East Tester ET3501
| Диапазон частот тестового сигнала | 10 Гц - 100 кГц |
| Разрешение и точность частоты | 1 мГц, 0,01% |
| Параметры тестирования | Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-G, Lp-Rp, Ls-D, Ls-Q, Ls-Rs, Rs-Xs, |Z|-θr, |Z|-θd, |Y|-θr, |Y|-θd, G-B |
| Изменение скорости отображения |
Быстрый 50 раз в секунду(20 мс) умеренный 10 раз в секунду (100 мс) медленный 1,25 раза в секунду (800 мс) |
| Скорость измерения | 0,5 - 200 раз в секунду (настраиваемый) |
| Диапазон отображения параметров |
Cp,Cs：0,001000 мкФ - 99,9999 Ф Lp,Ls：0,001000 мкH - 99,9999 kH Rp,Rs,|Z|,Xs：0,001000 мОм - 999,999 МОм G, B,|Y|：0,001000 μS - 999,999 kS θr：±0,000001 rad - 3,14159 rad θd：±0,000001 deg - 179,9999 deg D：±0,000001 - 9,99999 Q：±0,001 - 99999,9 |
| Диапазон напряжений тестового сигнала | 0 - 2 В (Vrms) |
| Разрешение и точность напряжения | 1 мВ, 5% + 5 мВ |
| Диапазон тока тестового сигнала | 100 мкА - 20 мА |
| Разрешение и точность тока | 10 мкА, 5% + 50 мкА |
| Источник напряжения и смещения постоянного тока |
внутреннее смещение: напряжения -2 - +2 В, тока -20 мА - + 20 мА внешнее смещение: -60 - +60 В |
| Внутреннее сопротивление источника сигнала | 30 Ом |
| Базовая точность | 0,05% |
| Разрешение дисплея | 6 1/2 разрядов |
| Компаратор | 8 комбинированных, 1 неквалифицированный и 1 дочерний |
| Режим запуска | внутренний, ручной, внешний, шина |
| Математические операции | дельта (абсолютное значение), дельта (процент), прямое считывание |
| Функция калибровки | самокалибровка, разомкнутая цепь, короткое замыкание, нагрузка, 100 наборов точек самонастройки частоты |
| Сканирование списка | тест на сканирование списка из 10 пунктов |
| Память | Внутренняя, USB |
| Интерфейс | GPIB, LAN, RS232, USB Host, USB Device |
| Общие характеристики | |
| Напряжение питания | 220 В переменный ток ± 10%, 50 Гц |
| Потребляемая мощность | < 20 Вт |
| Дисплей | 7 дюймов TFT LCD экран, разрешение 800x480 |
| Интерфейсы | Ethernet, RS232, GPIB, USB и интерфейсы обработчика |
| Условия работы | 0 - 40 ℃ |
| Габариты | 330 x 285 x 136 мм |
| Вес | 3,6 кг |
| Комплектация |

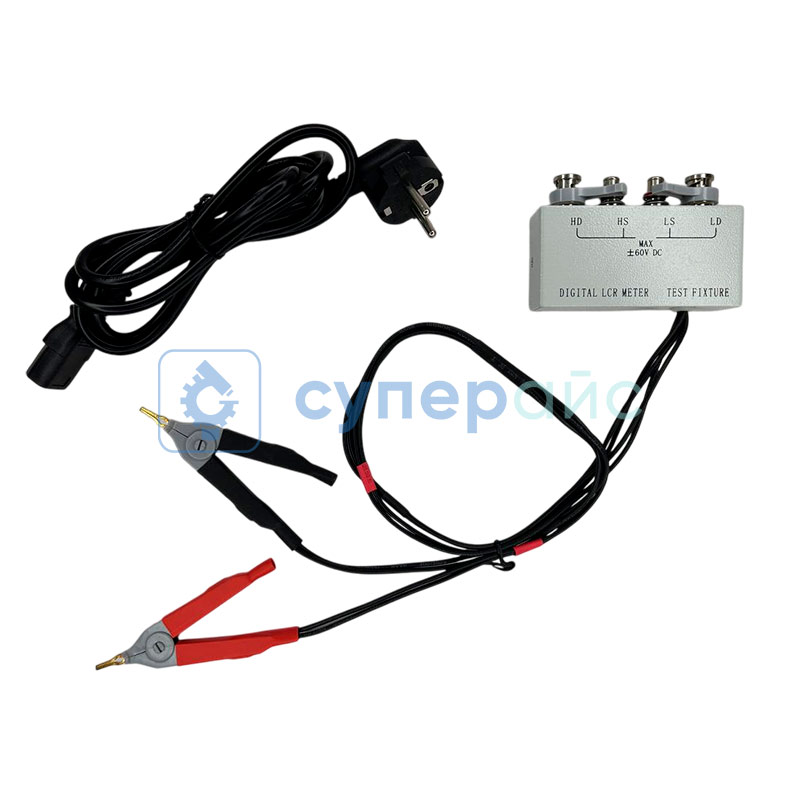

цифровой измеритель East Tester ET3501 – 1 шт трёхжильный шнур питания(30P04) - 1 шт тестовый зажим по Кельвину(35P04) - 1 шт |
Обзорная таблица измерителей LCR East Tester серии ET
| Характеристики | ET3501 | ET3502 | ET3503 | ET3505 | ET3510 |
| Диапазон частот тестового сигнала | 10 Гц - 100 кГц | 10 Гц - 200 кГц | 10 Гц - 300 кГц | 10 Гц - 500 кГц | 10 Гц - 1 МГц |
| Разрешение и точность частоты | 1 мГц, 0,01% | ||||
| Параметры тестирования | Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-G, Lp-Rp, Ls-D, Ls-Q, Ls-Rs, Rs-Xs, |Z|-θr, |Z|-θd, |Y|-θr, |Y|-θd, G-B | ||||
| Изменение скорости отображения | Быстрый 50 раз/с (20 мс) умеренный 10 раз/с (100 мс) медленный 1,25 раз/с (800 мс) |
||||
| Скорость измерения | 0,5 - 200 раз/с (настраиваемый) | ||||
| Диапазон напряжений тестового сигнала | 0 - 2 В | ||||
| Базовая точность | 0,05% | ||||
| Интерфейс | GPIB, LAN, RS232, USB Host, USB Device | ||||
| Дисплей | 7" TFT LCD, 800x480 | ||||
RLC тестер East Tester ET3501W

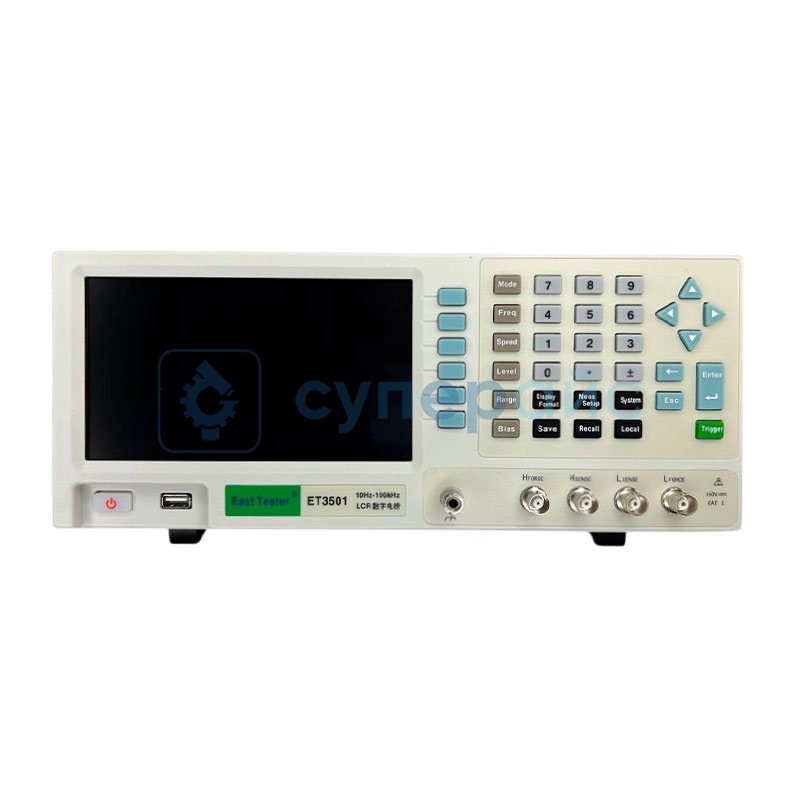

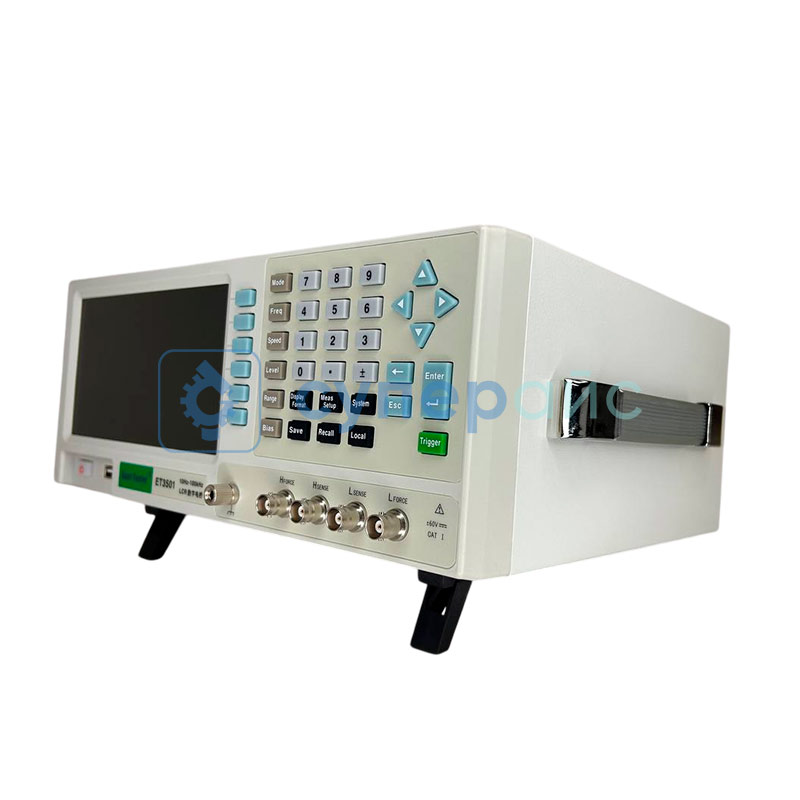

East Tester ET3501 - настольный цифровой измеритель LCR для точной проверки ёмкости, индуктивности и сопротивления электронных компонентов. Прибор подаёт на деталь переменный тестовый сигнал частотой 10 Гц-100 кГц и выводит результат на 7-дюймовый TFT-дисплей с разрешением 6 1/2 разряда. Базовая точность 0,05% позволяет работать с этим RLC-метром в лаборатории разработчика, на входном контроле и в учебном практикуме.
Что измеряет ET3501
На переменном токе компонент описывает пара величин, поэтому прибор выводит основной и вторичный параметр одновременно: Cp или Cs с тангенсом потерь D и добротностью Q, Lp или Ls, импеданс |Z| и проводимость |Y| с фазовым углом θ.
- Ёмкость 0,001 пФ-99999900 мкФ: малые SMD-конденсаторы и электролиты фильтров.
- Индуктивность 0,001 мкГн-99999 Гн: дроссели, катушки фильтров, обмотки трансформаторов.
- Сопротивление 0,001 мОм-999,999 МОм: шунты, контакты, высокоомные резисторы.
- Дополнительно: эквивалентное параллельное сопротивление (EPR), реактивное и активное сопротивление, проводимость, сдвиг фаз между током и напряжением.
Тестовый сигнал и скорость
Уровень сигнала задаётся в пределах 0-2 В (Vrms) с шагом 1 мВ, ток 100 мкА-20 мА, внутреннее сопротивление источника 30 Ом. Для деталей, которые в схеме работают под постоянным напряжением, есть смещение: внутреннее ±2 В или ±20 мА и внешнее ±60 В.
Скорость измерения настраивается в пределах 0,5-200 раз в секунду, экран обновляется раз в 20, 100 или 800 мс. Быстрый режим удобен при сортировке партии, медленный даёт устойчивые показания при точных замерах.
Калибровка, сортировка и связь с ПК
- Калибровка: самокалибровка, компенсация разомкнутой цепи, короткого замыкания и нагрузки, 100 наборов точек подстройки по частоте. Коррекция убирает вклад щупов и оснастки.
- Компаратор на 8 комбинированных групп упрощает разбраковку по допуску.
- Сканирование списка из 10 пунктов снимает параметры детали в нескольких точках за один проход.
- Интерфейсы USB, RS-232, LAN и GPIB, память внутренняя и на USB-накопителе.
- Запуск измерения внутренний, ручной, внешний или по шине.
Питание от сети 220 В, 50 Гц, рабочая температура 0-40 °C.
ET3501 подойдёт разработчикам, которым важно видеть потери и добротность компонента на рабочей частоте, службам входного контроля и лабораториям технических вузов.
Часто задаваемые вопросы
Какие компоненты можно проверять измерителем East Tester ET3501?
ET3501 рассчитан прежде всего на резисторы, полярные и неполярные конденсаторы и катушки индуктивности. В списке тестируемых элементов также указаны диоды и светодиоды, стабилитроны, тиристоры, симисторы, операционные усилители, компараторы и элементы питания. Для пассивных деталей прибор показывает пары параметров: ёмкость с тангенсом потерь, индуктивность с добротностью, импеданс с фазовым углом.
В каком диапазоне частот работает LCR-метр ET3501?
Частота тестового сигнала задаётся в пределах 10 Гц-100 кГц с разрешением 1 мГц и точностью 0,01%. Так деталь можно проверить на той частоте, на которой она работает в схеме: электролит сетевого фильтра на низкой частоте, дроссель импульсного источника ближе к верхней границе. Сканирование списка из 10 пунктов ускоряет такие проверки.
Можно ли подключить ET3501 к компьютеру?
Да, у прибора есть интерфейсы USB, RS-232, LAN и GPIB. Через них измерителем управляют с ПК и встраивают его в автоматизированный стенд входного контроля. Режим запуска по шине позволяет программе инициировать каждое измерение. Результаты сохраняются во внутреннюю память или на USB-накопитель, а компаратор на 8 групп помогает автоматизировать сортировку партии.
Чем ET3501 отличается от старших моделей серии ET?
Главное различие в верхней границе частоты тестового сигнала: у ET3501 она 100 кГц, у старших моделей серии выше. Базовая точность 0,05%, набор измеряемых параметров, скорость 0,5-200 измерений в секунду, уровень сигнала 0-2 В и интерфейсы по обзорной таблице серии совпадают. Если компоненты работают на частотах до 100 кГц, возможностей ET3501 достаточно.
