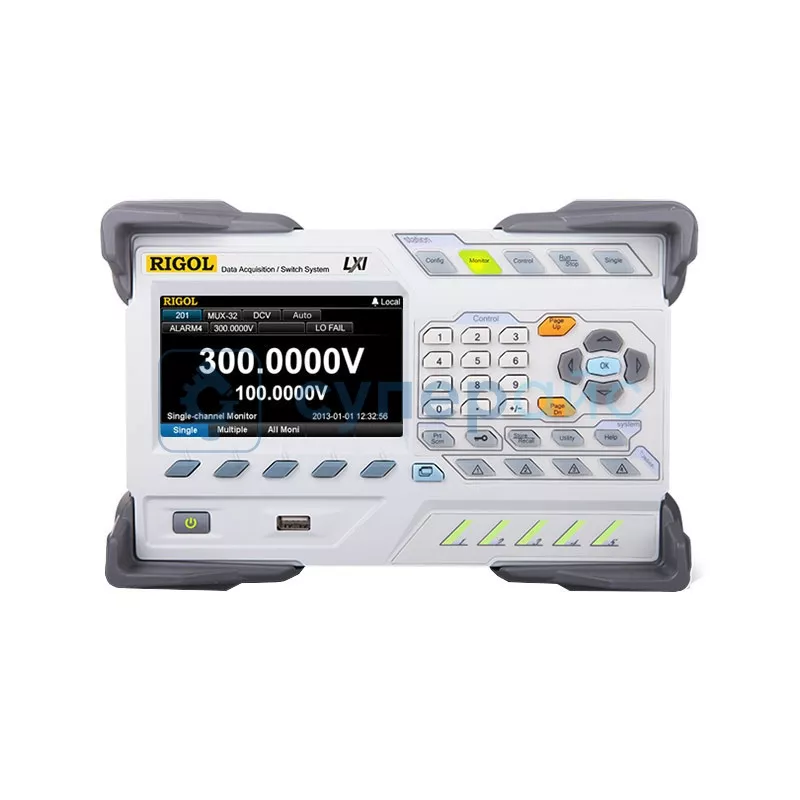

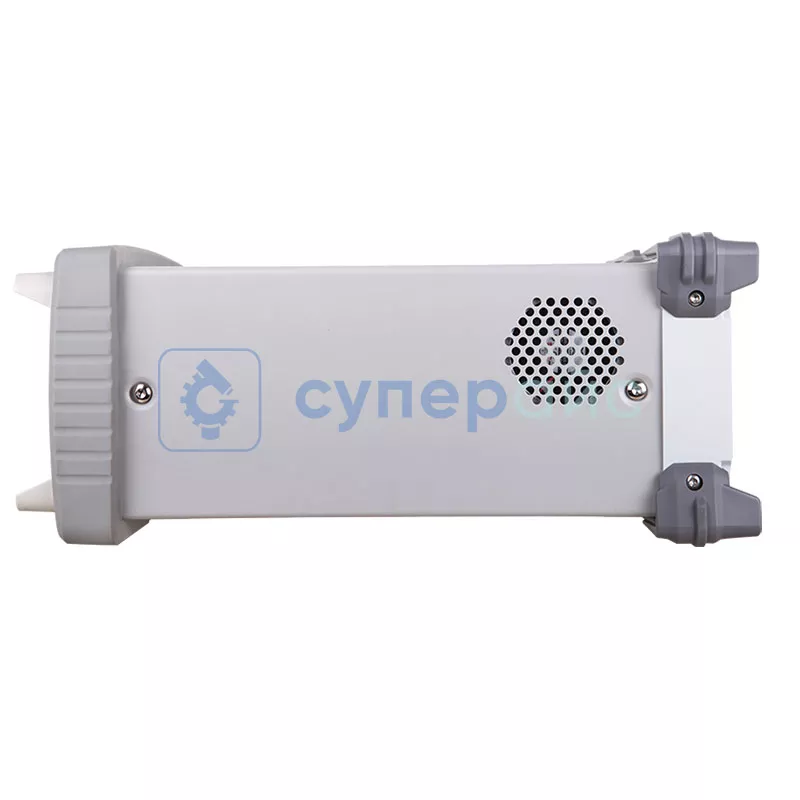

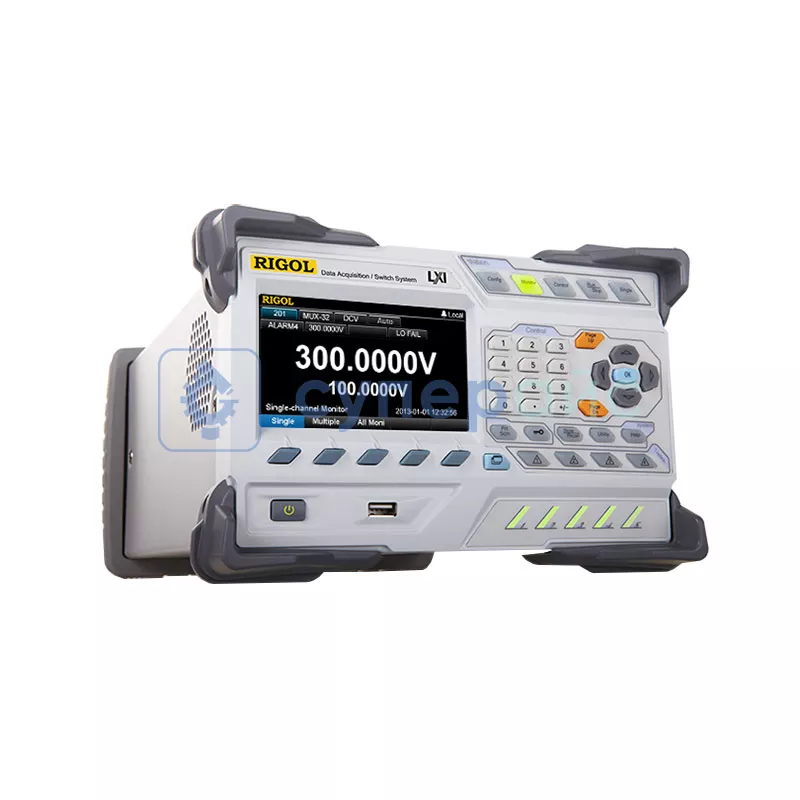

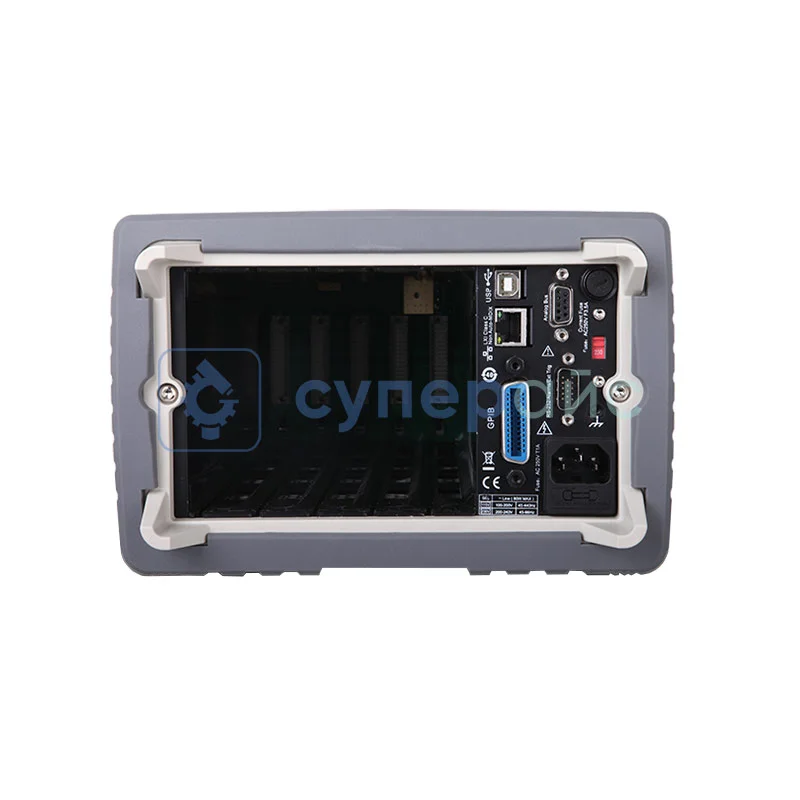

Цифровой сборщик данных с модулем коммутации и мультиметром Rigol M301
246 590 ₽
246 590 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
26896
Модель (серия)
M301
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL M301
Общие данные
Артикул (код товара)
26896
Производитель (бренд)
Модель (серия)
M301
Страна производства
Китай
Гарантия, мес.
12
Встроенные функции и опции
Функции
Измерение сопротивления
Измерение частоты
Измерение температуры
Измерение частоты
Измерение температуры
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
LAN
GPIB
Digital I/O
RS-232
LAN
GPIB
Digital I/O
Питание
от сети переменного тока / от блока питания
Описание RIGOL M301
Технические характеристики Rigol M301
| Система коммутации | 5 слотов |
| Количество измерительных каналов | 256 |
| Модули плат | 8 |
| Разрешение чтения | 6,5 бит |
| 6½ разрядный мультиметр | есть |
| Измерение напряжения постоянного тока | |
| Диапазон | 200 мВ - 300 В |
| Входной импеданс |
200 мВ, 2 В, 20 В: 10 MОм или >10 ГОм по выбору (сигналы, превышающие ± 26 В в этих диапазонах будут проходить через 106 кОм) 200 В, 300 В: 10 MОм ± 1 % |
| Ток смещения по входу (25℃) | 50 пA |
| Защита по входу | 300 В |
| Подавление синфазных помех (CMRR) | 140 дБ (для 1 кОм несимметричного сопротивления в LO-щупе, макс ± 300 Впик DC） |
| Измерения силы постоянного тока | |
| Диапазон | 200 мкА - 1 А |
| Шунт |
100 Ом для 200 мкA, 2 мA 1 Ом для 20 мA, 200 мA 0,01 Ом для 2 A, 10 A |
| Измерение сопротивления | |
| Диапазон | 200 Ом - 100 МОм |
| Метод измерения | 4-х или 2-х проводной |
| Максимальное сопротивление по выходу для 4х-проводной системы | 10 % диапазона щупа для 200 Ом, 2 кОм, 1 кОм на щуп для остальных |
| Защита по входу | 300 В для всех диапазонов |
| Компенсация смещения | доступно для 200 Ом, 2 кОм и 20 кОм диапазонов |
| Измерение напряжения переменного тока (среднеквадратическое значение) | |
| Диапазон при 200 мВ |
частота измерения: 3 Гц - 5 Гц / 5 Гц - 10 Гц / 10 Гц - 20 кГц / 20 кГц - 50 кГц / 50 кГц - 100 кГц / 100 кГц - 300 кГц годовая погрешность: 1,00 + 0,04 / 0,35 + 0,04 / 0,06 + 0,04 / 0,12 + 0,05 / 0,60 + 0,08 / 4,00 + 0,50 |
| Диапазон при 2 В |
частота измерения: 3 Гц - 5 Гц / 5 Гц - 10 Гц / 10 Гц - 20 кГц / 20 кГц - 50 кГц / 50 кГц - 100 кГц / 100 кГц - 300 кГц годовая погрешность: 1,00 + 0,03 / 0,35 + 0,03 / 0,06 + 0,03 / 0,12 + 0,05 / 0,60 + 0,08 / 4,00 + 0,50 |
| Диапазон при 20 В |
частота измерения: 3 Гц - 5 Гц / 5 Гц - 10 Гц / 10 Гц - 20 кГц / 20 кГц - 50 кГц / 50 кГц - 100 кГц / 100 кГц - 300 кГц годовая погрешность: 1,00 + 0,04 / 0,35 + 0,04 / 0,08 + 0,04 / 0,15 + 0,05 / 0,60 + 0,08 / 4,00 + 0,50 |
| Диапазон при 200 В |
частота измерения: 3 Гц - 5 Гц / 5 Гц - 10 Гц / 10 Гц - 20 кГц / 20 кГц - 50 кГц / 50 кГц - 100 кГц / 100 кГц - 300 кГц годовая погрешность: 1,00 + 0,03 / 0,35 + 0,03 / 0,08 + 0,03 / 0,12 + 0,05 / 0,60 + 0,08 / 4,00 + 0,50 |
| Диапазон при 300 В |
частота измерения: 3 Гц - 5 Гц / 5 Гц - 10 Гц / 10 Гц - 20 кГц / 20 кГц - 50 кГц / 50 кГц - 100 кГц / 100 кГц - 300 кГц годовая погрешность: 1,00 + 0,03 / 0,35 + 0,03 / 0,08 + 0,03 / 0,15 + 0,05 / 0,60 + 0,08 / 4,00 + 0,50 |
| Метод измерения | истинное СКЗ для связи по AC - смещение до 300 В DС допускается во всех диапазонах |
| Пик-фактор (крест-фактор) | ≤ 5 на полной шкале |
| Входной импеданс | 1 MОм ± 2% в параллели с < 150 пФ на всех диапазонах |
| Защита по входу | 300 ВСКЗ для всех диапазонов |
| Полоса фильтра AC |
режим Slow: 3 Гц - 300 кГц режим Medium: 20Гц – 300 кГц режим Fast: 200 Гц - 300 кГц |
| Подавление синфазных помех (CMRR) | 70 дБ (для 1 кОм несимметричного сопротивления в щупе LO,<60 Гц, макс ± 300 Впик DC） |
| Измерение силы переменного тока (среднеквадратическое значение) | |
| Диапазон при 200 мкА |
частота измерения: 3 Гц- 5 Гц / 5 Гц- 10 Гц / 10 Гц- 5 кГц / 5 кГц- 10 кГц годовая погрешность: 1,10 + 0,06 / 0,35 + 0,06 / 0,15 + 0,06 / 0,35 + 0,70 |
| Диапазон при 2 мА |
частота измерения: 3 Гц- 5 Гц / 5 Гц- 10 Гц / 10 Гц- 5 кГц / 5 кГц- 10 кГц годовая погрешность: 1,10 + 0,04 / 0,30 + 0,04 / 0,12 + 0,04 / 0,20 + 0,25 |
| Диапазон при 20 мА |
частота измерения: 3 Гц- 5 Гц / 5 Гц- 10 Гц / 10 Гц- 5 кГц / 5 кГц- 10 кГц годовая погрешность: 1,10 + 0,06 / 0,35 + 0,06 / 0,15 + 0,06 / 0,35 + 0,70 |
| Диапазон при 200 мА |
частота измерения: 3 Гц- 5 Гц / 5 Гц- 10 Гц / 10 Гц- 5 кГц / 5 кГц- 10 кГц годовая погрешность: 1,10 + 0,04 / 0,30 + 0,04 / 0,10 + 0,04 / 0,20 + 0,25 |
| Диапазон при 1 А |
частота измерения: 3 Гц- 5 Гц / 5 Гц- 10 Гц / 10 Гц- 5 кГц / 5 кГц- 10 кГц годовая погрешность: 1,10 + 0,06 / 0,35 + 0,06 / 0,15 + 0,06 / 0,35 + 0,7 |
| Метод измерения | gрямая связь на предохранителе или шунте; cвязь по АC - истинное СКЗ (измеряет только AC) |
| Пик-фактор (крест-фактор) | ≤ 3 на полной шкале |
| Максимальный ток по входу | в режиме DC+AC пиковое значение тока <300% диапазона, Значение DC-тока <1 AСКЗ |
| Шунт |
100 Ом на 200 мкА, 2 мА 1 Ом для 20 мA, 200 мA 0,1 Ом для 1 A |
| Измерение частоты и периода | |
| Диапазон 200 мВ - 300 В |
частотный диапазон: 3 Гц - 5 Гц / 5 Гц - 10 Гц / 10 Гц - 40 Гц / 40 Гц - 300 кГц / 300 кГц - 1 МГц годовая погрешность: 0,07 / 0,04 / 0,02 / 0,007 / 0,007 |
| Метод измерения | метод взаимного счета, вход по AC, измерение напряжения и тока AC |
| Входной импеданс | 1 MОм ± 2 % в параллели с < 150 пФ |
| Защита по входу | 300 ВСКЗ для всех диапазонов |
| Измерение температуры | |
| Резистивный датчик температуры (RTD) (R0 в пределах от 49 Ом до 2,9 кОм) | |
| Диапазон измерений | -200 - 660 °C |
| Годовая погрешность | 0,14 - 0,17°C |
| Термическое сопротивление (при измерении 4-х проводным методом) | |
| Диапазон измерений | -40 - 150 °C |
| Годовая погрешность | 0,08 °C |
| Термопары | |
| Тип | B / E / J / K / N / R / S / T |
| Диапазон измерений | 0 - 1820 °C / - 270 - 1000 °C / - 210 - 1200 °C / - 270 - 1372 °C / - 270 - 1300 °C / - 50 – 1768,1 °C / - 50 – 1768,1 °C / 270 - 400 °C |
| Годовая погрешность | 0,5 - 0,76°C |
| Модуль коммутации MC3416 | |
| Количество каналов | 16, однополюсный двухпозиционный переключатель (SPDL) |
| Соединение с модулем цифрового мультиметра | нет |
| Скорость открытия / закрытия | 200 каналов/с |
| Максимальные параметры по входу | |
| Напряжение ( DC, АС СКЗ) | 300 ВСКЗ |
| Ток ( DC, АС СКЗ) | 2 А СКЗ |
| Мощность | 60 ВА |
| Изоляция (канал-канал, канал-земля) | 300 В СКЗ |
| Параметры постоянного напряжения | |
| Смещение | 3 мкВ |
| Сопротивление закрытого канала | < 0,1 Ом |
| Изоляция (канал-канал, канал-земля) | > 10 ГОм |
| Параметры переменного напряжения | |
| Полоса частот | 1 МГц |
| Перекрестные помехи канал-канал, 1 МГц | -15 дБ |
| Нагрузочная емкость (HI-LO) | < 500 пФ |
| Емкость между измерительной «землей» и корпусом (LO-GND) | < 200 пФ |
| Общие характеристики модуля коммутации | |
| Количество циклов переключения без нагрузки | 100 млн |
| Количество циклов переключения с нагрузкой | 100 тыс. |
| Рабочая температура | от 0°C до 55°C |
| Температура хранения | от -20°C до 70°C |
| Влажность | до 40°C / 80% |
| Общие характеристики | |
| Дисплей | цветной 4,3 дюйма TFT экран |
| Источник питания | 220 В, 50 Гц |
| Интерфейсы связи | USB Device, USB Host, LAN ,RS-232, Digital I/O, GPIB |
| Потребляемая мощность | не более 25 ВА |
| Рабочий диапазон температур | от 0 °C до 40 °C |
| Габариты изделия | 159 х 239 х 373,4 мм |
| Вес | 5,7 кг |
| Комплектация |
цифровой измеритель Rigol M301 - 1 шт; кабель питания - 1 шт; USB кабель - 1 шт; распределительная линия - 1 шт; диск с ПО - 1 шт; предохранители - 4 шт; модуль коммутации - 1 шт; модуль мультиметра - 1 шт; руководство пользователя - 1 шт |
Обзорная таблица сборщиков данных Rigol
| Характеристики | M300 | M301 | M302 |
| Система коммутации | 5 слотов | ||
| Количество измерительных каналов | 256 | ||
| Модули плат | 8 | ||
| Разрешение чтения | 6,5 бит | ||
| Количество каналов модуля коммутации | 16, однополюсный двухпозиционный переключатель (SPDL) | ||
| Дисплей | цветной 4,3 дюйма TFT экран | ||
| Интерфейсы связи | USB Device, USB Host, LAN ,RS-232, Digital I/O, GPIB | ||
| 6½ разрядный мультиметр | нет | есть | есть |
|
20-канальный мультиплексор MC3120 (коммутатор) |
нет | нет | есть |
|
Распределительный модуль M3TB20 (с зажимами под винт) |
нет | нет | есть |
Документация и ПО RIGOL M301
Название
Язык
Версия
Размер и тип
Руководство для цифровых сборщиков данных RIGOL серии M300
Язык:
Английский
Размер и тип:
3 МБ,
PDF
