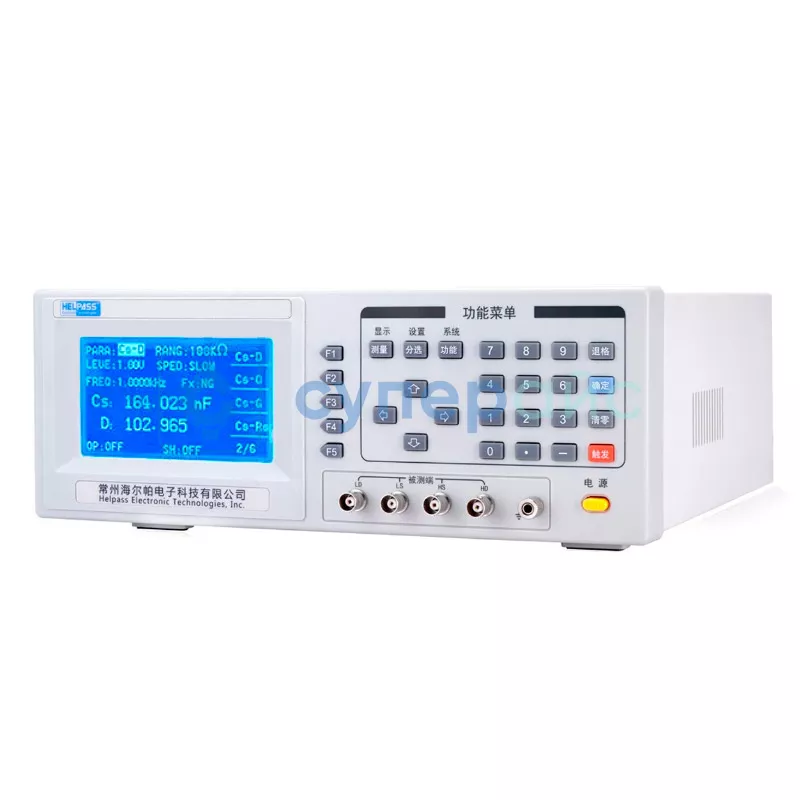

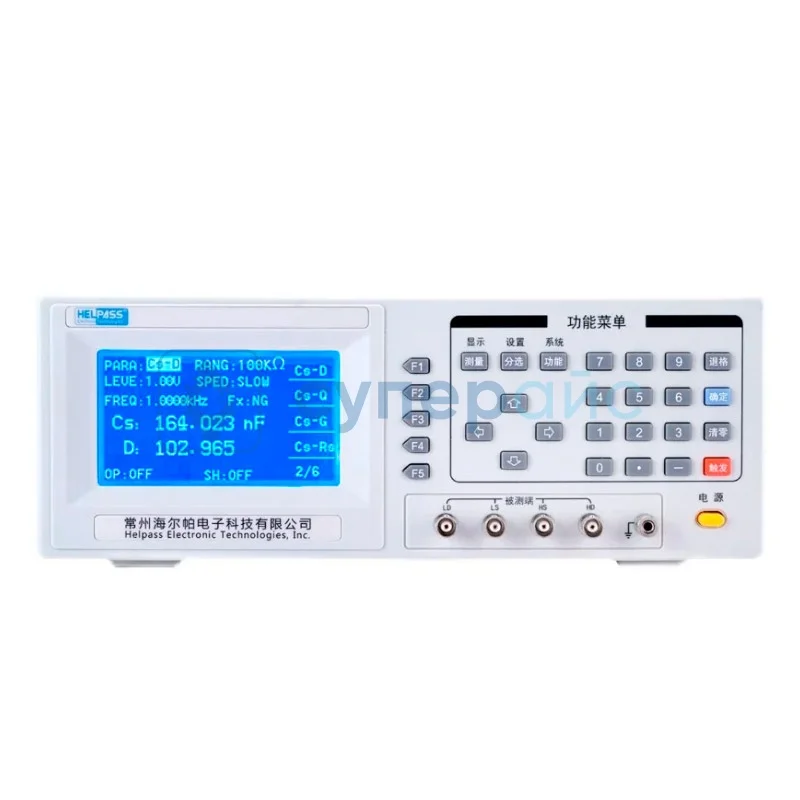

Высокоточный LCR метр HELPASS HPS2816D
Код товара: 11916
Гарантия 12 месяцев
О товаре 15 тестовых частот
Диапазон измерения индуктивности: 0,00001 мкГн - 99999,9 Гн
Диапазон измерения емкости: 0,00001 пФ - 999999 мкФ
Диапазон измерения сопротивления: 0,00001 Ом - 99,9999 МОм
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 15 тестовых частот
Диапазон измерения индуктивности: 0,00001 мкГн - 99999,9 Гн
Диапазон измерения емкости: 0,00001 пФ - 999999 мкФ
Диапазон измерения сопротивления: 0,00001 Ом - 99,9999 МОм
Технические характеристики HELPASS HPS2816D
| Режимы измерения | автоматический / ручной |
| Тестируемая частота | 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 30 кГц, 40 кГц, 50 кГц, 60 кГц, 100 кГц, 120 кГц, 150 кГц, 200 кГц |
| Точность | 0,1 % |
| Тестируемый уровень | 0,1 В / 0,3 А / 1 В (rms) |
| Скорость измерения |
быстрая - 17 раз в секунду средняя - 8 раз в секунду медленная - 5 раз в секунду |
| Выходной импеданс | 30, 100 Ом |
| Диапазон измерения индуктивности (L) | 0,00001 мкГн - 99999,9 Гн |
| Диапазон измерения емкости (C) | 0,00001 пФ - 999999 мкФ |
| Диапазон измерения сопротивления (|Z|, X, R) | 0,00001 Ом - 99,9999 МОм |
| Диапазон измерения проводимости (|Y|, G, B) | 0,00001 мкСм - 999,999 См |
| Диапазон измерения тангенса угла потерь (D) | 0,00001 - 9,99999 |
| Диапазон измерения добротности (Q) | 0,00001 - 99999,9 |
| Диапазон измерения фазового сдвига между током и напряжением (θ) | -179,999° - 179,999° / -3,14159 - 3,14159 |
| Диапазон относительных измерений (Δ) | -999,999% - 999,999% |
| Функция коррекции | обрыв цепи / короткое замыкание |
| Режим триггера | внешний, внутренний, ручной |
| Эквивалентная схема | последовательная, параллельная |
| Конфигурация | 4-х терминальная |
| Метод отображения | прямое считывание, Δ, Δ% |
| Функция компаратора | 10 ячеек сортировки, BIN1 - BIN9, NG, AUX |
| Звуковой сигнал | OFF, IN, HI, LO |
| Режим настройки пределов | верхний/нижний предел, верхний / нижний предел в процентах + номинальное значение |
| Общие характеристики | |
| Дисплей | 6-разрядный LCD дисплей, 240 х 128 |
| Питание | 198 - 242 В AC, 47,5 - 63 Гц |
| Потребляемая мощность | < 30 Вт |

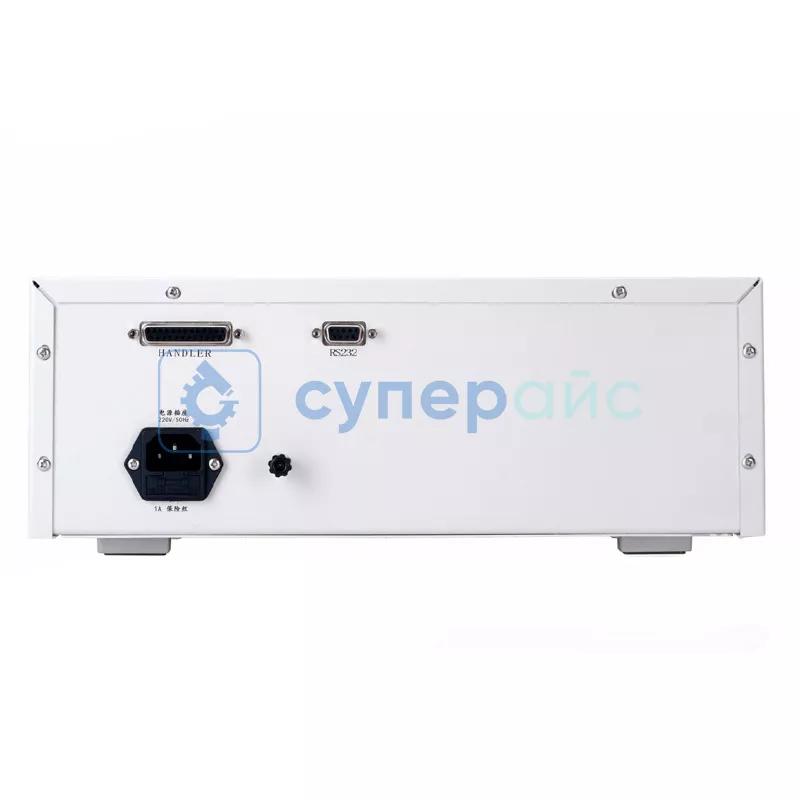

| Интерфейс передачи данных | RS232, HANDLER |
| Рабочая температура | 0 - 40 °C |
| Влажность | ≤ 90 % RH |
| Габариты изделия | 335 х 320 х 120 мм |
| Габариты упаковки | 460 х 440 х 230 мм |
| Вес брутто | 7,05 кг |

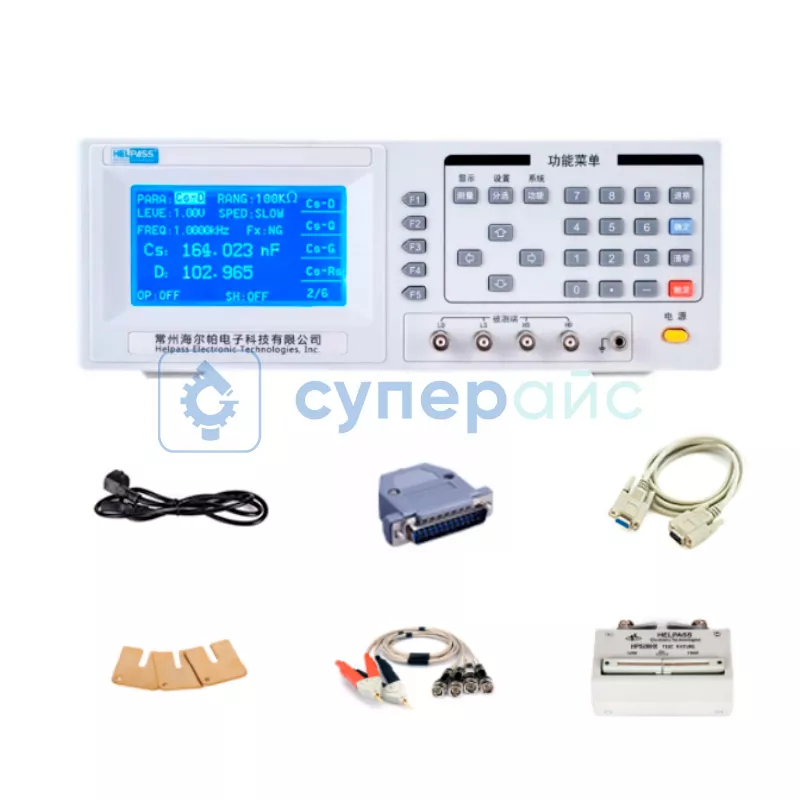

| Комплектация |

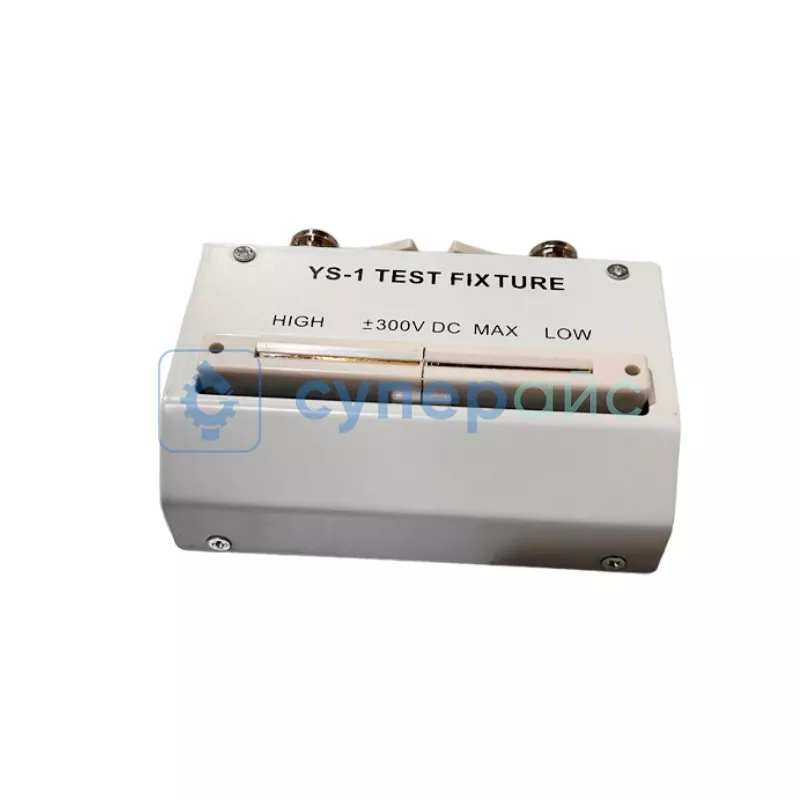

лабораторный измеритель LCR HELPASS HPS2816D – 1 шт комплект щупов с зажимами Кельвина – 1 шт кабель питания – 1 шт кабель RS232 – 1 шт тестер компонентов – 1 шт |
Обзорная таблица LCR тестеров HELPASS
| Характеристики | HPS2816B | HPS2816A | HPS2816D |
| Тестируемая частота | 50 Гц - 200 кГц | 50 Гц - 200 кГц | 50 Гц - 200 кГц |
| Точность | 0,1 % | 0,05 % | 0,1 % |
| Тестируемый уровень | 0,01 - 2 В rms | 0,01 - 2 В rms | 0,1 - 1 В rms |
| Диапазон измерения сопротивления | 0,00001 Ом - 99,9999 МОм | ||
| Диапазон измерения ёмкости | 0,00001 пФ – 999999 мкФ | ||
| Диапазон измерения индуктивности | 0,00001 мкГн – 99999,9 Гн | ||
| Тестируемые элементы | Резисторы/ Полярные и неполярные конденсаторы/ Катушки индуктивности | ||
| Интерфейс передачи данных | RS-232/ HANDLER | ||
| Питание | от сети переменного тока / от блока питания | ||
Цифровой LCR метр HELPASS HPS2816D
LCR ESR метр HELPASS HPS2816D разработан для проверки электронных схем. Предустановлен набор из 15 тестовых частот. Тестер подходит для разной электроники. Частоты тестируют элементы в реальных условиях эксплуатации. Диапазон подходит для многих радиодеталей. Возможна проверка сложной техники.
Автоматический режим измерения упрощает работу. Ручной — помогает задать нужные величины. Два способа проверки ускоряют диагностику. Выбор зависит от типа тестирования.
Точность 0,1% даёт правильно оценивать элементы. Погрешность такого уровня не существенна.
LSR тестер помогает находить неисправности. Прибор определяет даже малые отклонения в схемах.
Доступны три варианта скорости. Быстрый замер делает 17 проверок в секунду. Средний темп выполняет 8 измерений. Медленное тестирование проводит 5 замеров. Выбор скорости зависит от конкретной задачи. Оператор может гибко подстраивать прибор.
Функция коррекции находит обрывы цепи. Аппарат определяет короткие замыкания. Автоматическая коррекция уменьшает ошибки. Точные сведения помогают найти дефекты.
Встроенный компаратор анализирует результаты по группам. Десять ячеек нужны для сортировки элементов по характеристикам. Сортировка ускоряет контроль больших партий.
Кому подойдет прибор:
- инженерам-разработчикам;
- специалистам по ремонту техники;
- работникам лабораторий;
- мастерам по электронике.
В каких сферах можно применять:
- диагностика электрических схем;
- входной контроль радиодеталей;
- сортировка электронных элементов;
- поиск неисправностей;
- анализ электрических цепей.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
