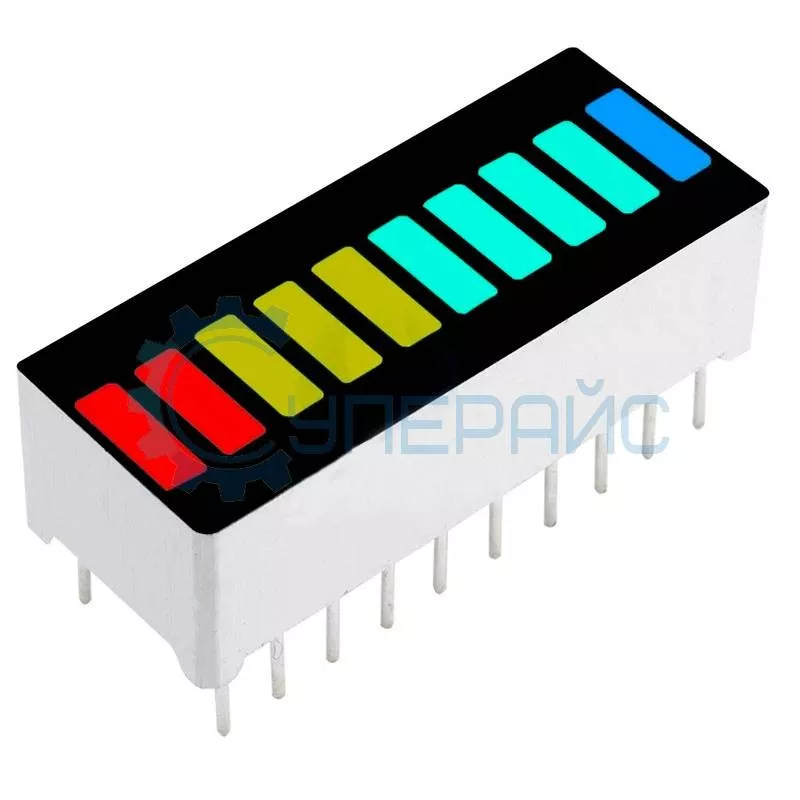

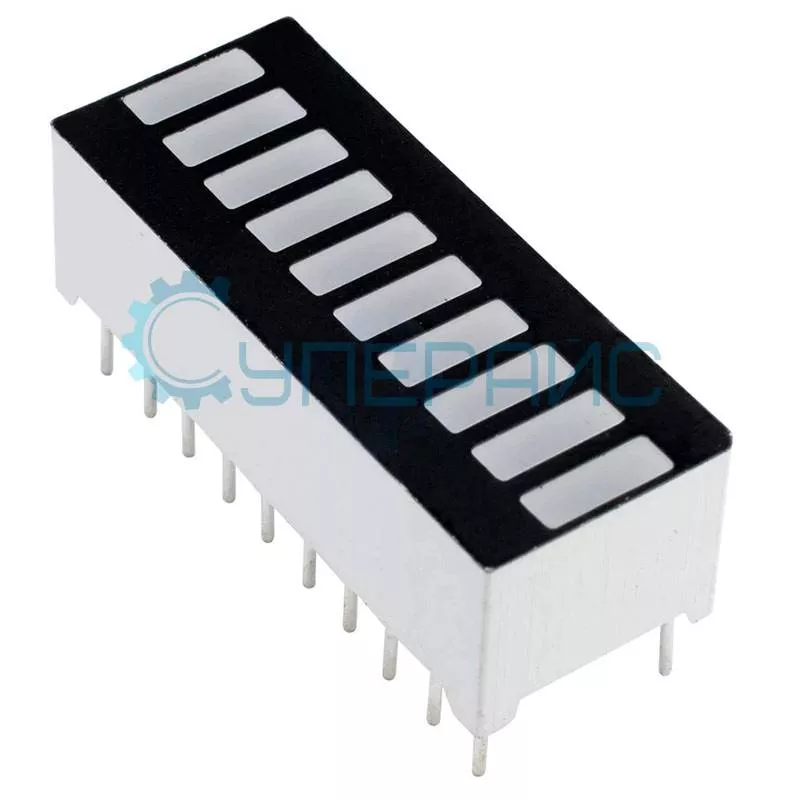

Линейная шкала из 10 цветных светодиодов
Артикул (код товара): 10592
270 ₽
270 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 99 шт.
Артикул (код товара)
10592
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Линейной шкалы
Общие данные
Артикул (код товара)
10592
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание Линейной шкалы
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ индикатора
| Характеристики индикатора | |
| Тип матрицы |
сегментный индикатор |

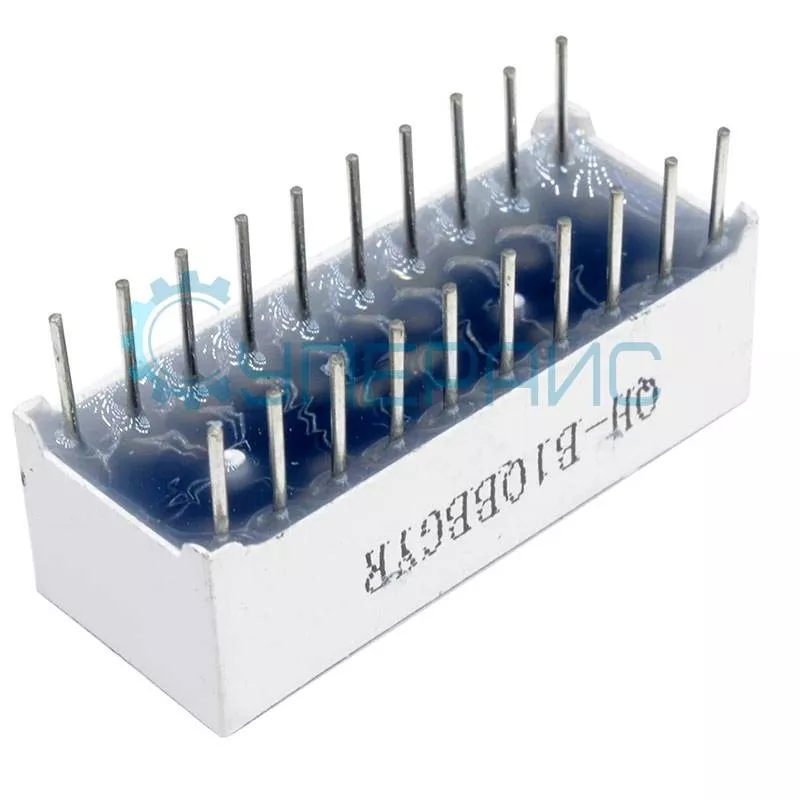

| Модель | KYX-B10BGYR |
| Количество светодиодов | 10 |
|
Интенсивность света |
60 милликандел |
|
Длина волны света |
630 нм |
| Корпус | DIP-20 пластик |
| Цвет свечения |
1- синий 4 - зеленый 3 - желтый 2 - красный |
| Общие характеристики | |
|
Прямое напряжение одного светодиода |
DC 2 – 2.2 В |
|
Рабочая температура |
- 20°С - 60°С |
| Температура хранения |
- 30°С - 70°С |
| Относительная влажность | 10 % ~ 95 % |
| Размер модуля | 25 х 10 х 9 мм |
| Габариты упаковки | 25 х 20 х 10 мм |
| Вес |
∼ 10 г |
| Комплектация |
10 сегментный индикатор загрузки - 1 шт |

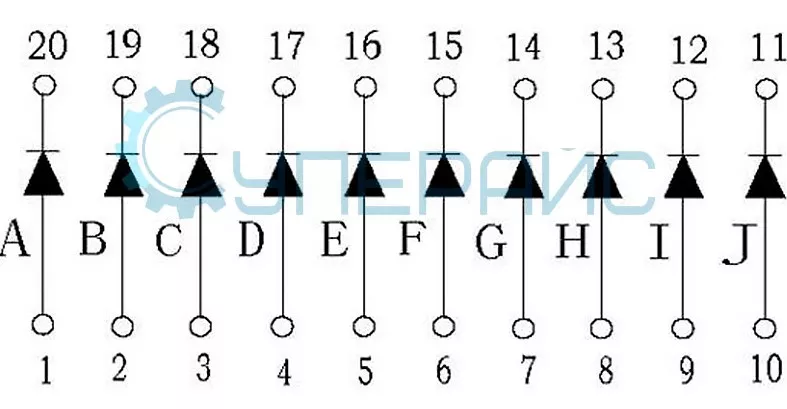

Подключение к Arduino UNO (контакты 11-20 подключаются к выводу GND Arduino, а контакты 1-10 к цифровым выводам Arduino через резисторы)
Часто задаваемые вопросы
Как работает линейная светодиодная шкала?
Шкала показывает уровень столбиком: с ростом величины загорается больше сегментов подряд, и значение читается по длине светящейся полосы. Управляет ей драйвер или компаратор, который сравнивает входной сигнал с порогами и зажигает нужное число светодиодов. Так уровень виден одним взглядом, без цифр.
Чем шкала удобнее отдельных светодиодов?
Готовая шкала уже собрана в ровную полосу с единым шагом, поэтому монтаж быстрее и вид аккуратнее. Ряд из отдельных светодиодов приходится выравнивать вручную, и результат выходит неровным. Для индикатора уровня цельная линейная шкала практичнее россыпи одиночных элементов.
Нужен ли отдельный драйвер для шкалы?
Обычно да: чтобы шкала загоралась пропорционально сигналу, ставят драйвер-компаратор, который распределяет уровень по сегментам. Без него светодиоды подключают через токоограничивающие резисторы и управляют вручную. Способ управления смотрите под свою схему: для плавной индикации уровня драйвер удобнее.
Какой цвет свечения выбрать?
Одноцветная шкала подходит для простой индикации уровня. Зонированная по цветам удобна там, где важно видеть режим: зелёные сегменты под норму, жёлтые под предупреждение, красные под перегруз. Выбор зависит от задачи - для VU-метра и индикатора заряда часто берут именно цветовые зоны.
