Цифровой анализатор Digital Discovery 410-338

Технические характеристики Digital Discovery 410-338

Анализатор Digital Discovery 410-338

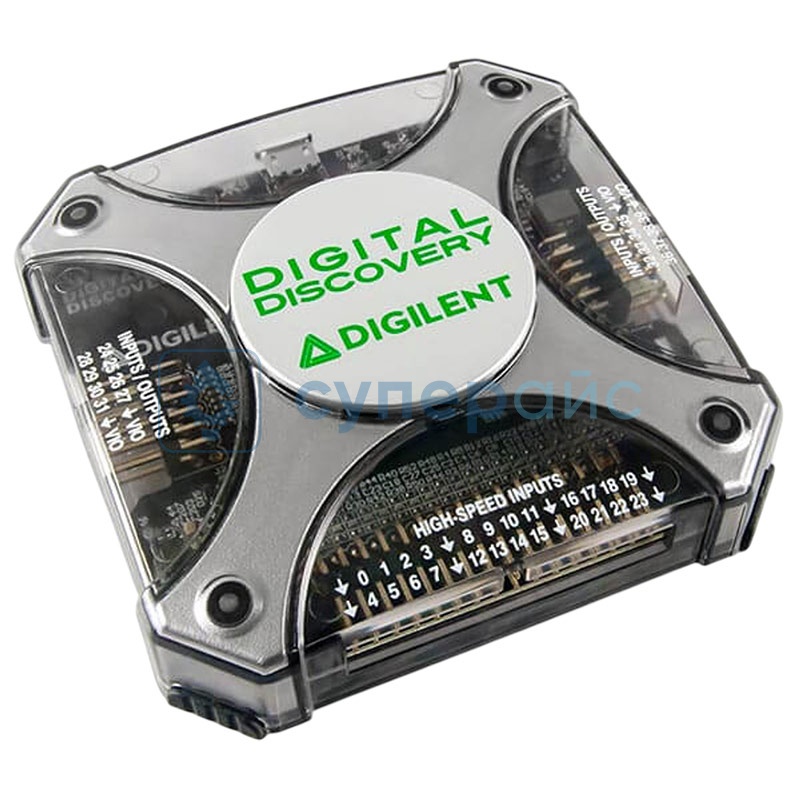

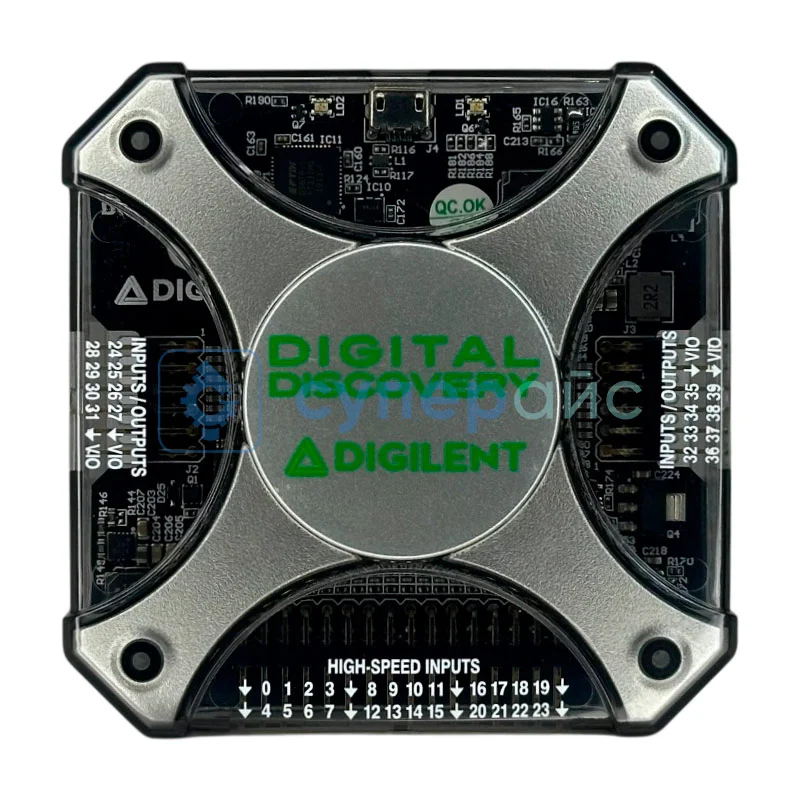

Digital Discovery 410-338 - это анализатор микросхем, который помогает исследовать и отлаживать работу компонентов цифровых устройств. Модель располагает 32 входными каналами для подключения к различным точкам тестируемой схемы. Рабочее напряжение 1,2 - 3,3 В обуславливает совместимость с большинством современных микросхем.

Функция анализа протоколов и интерфейсов (I2C, SPI, UART) будет полезна при изучении взаимодействия компонентов в сложных электронных устройствах. Частота дискретизации варьируется в зависимости от количества используемых каналов: 800 МС/с при 8 каналах, 400 МС/с при 16 каналах и 200 МС/с при 32 каналах. Это помогает точно фиксировать сигнальные изменения в различных режимах работы.

Полоса пропускания 100 МГц подходит для анализа высокочастотных сигналов, что важно при работе с интерфейсами передачи данных.

Этот логический анализатор usb подключается к компьютеру через USB-интерфейс, что делает процесс передачи и обработки информации простым и понятным.

Кому подойдет Digital Discovery 410-338:

• разработчикам электронных устройств для отладки новых схем;
• инженерам-тестировщикам для проверки работоспособности цифровых систем;
• специалистам по ремонту электроники для диагностики неисправностей;
• научным сотрудникам для проведения исследований в области электроники.

Количество входных каналов дает возможность одновременно анализировать множество сигналов, что критически важно при работе со сложными цифровыми системами. Это помогает находить ошибки в работе схемы.

Какие задачи помогает решать такой прибор:

• отладка цифровых схем и поиск неисправностей в электронных устройствах;
• анализ временных диаграмм сигналов для оптимизации работы оборудования;
• тестирование работы микроконтроллеров и программируемых логических интегральных схем.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
