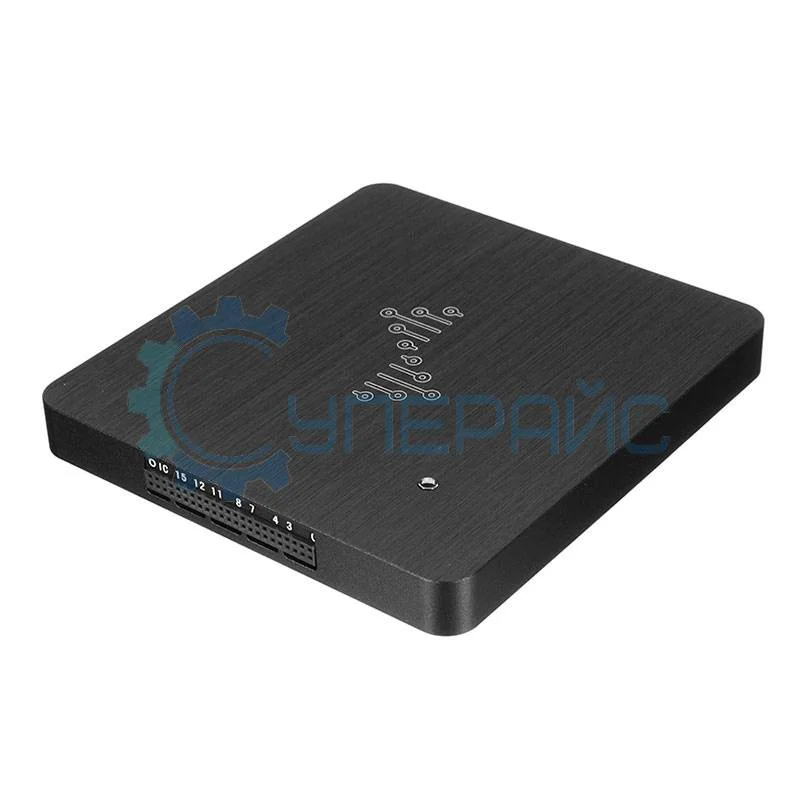

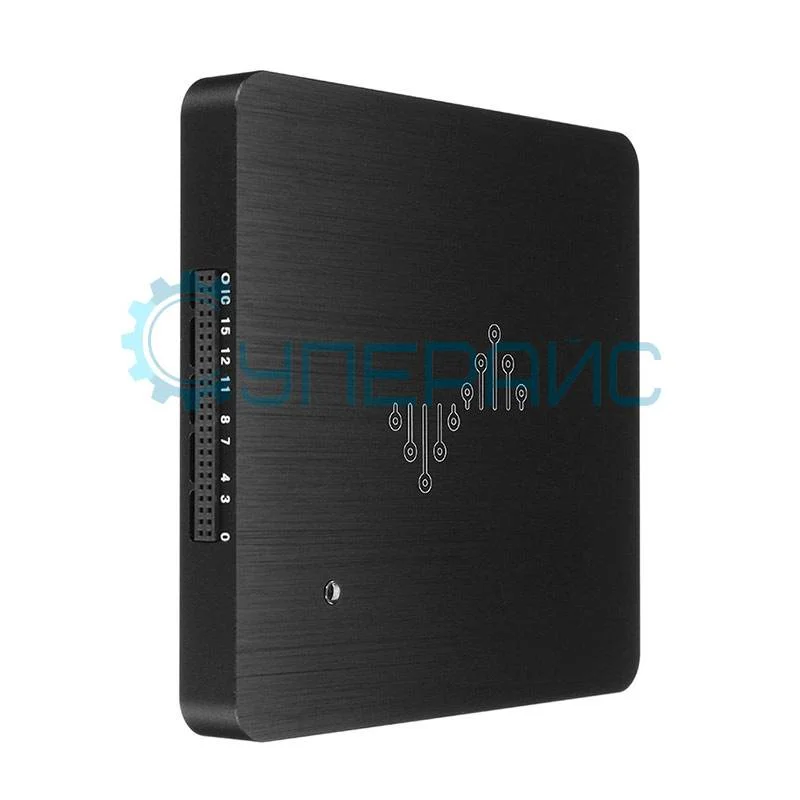

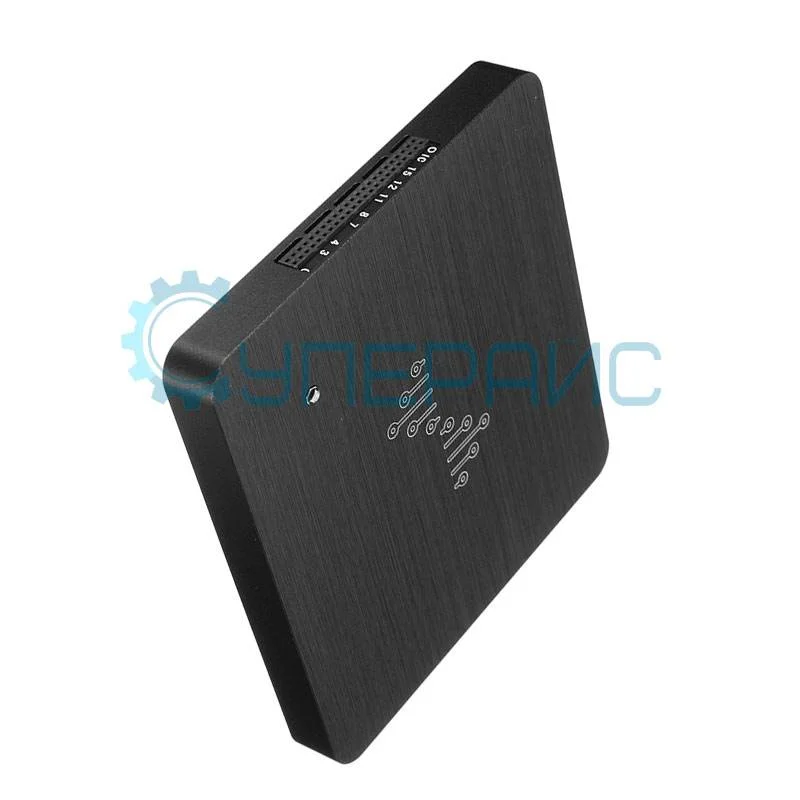

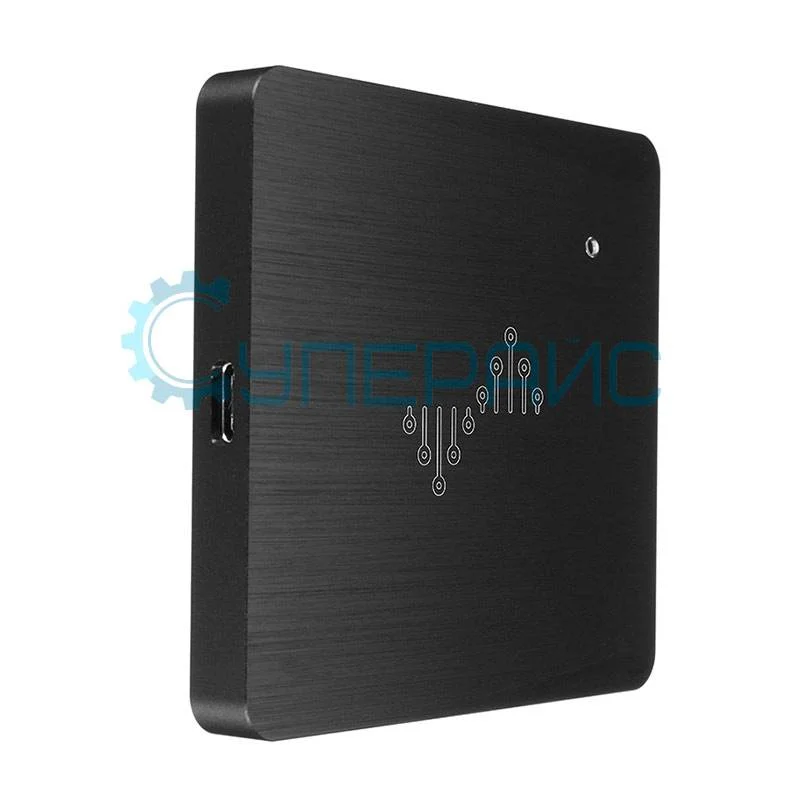

Логический анализатор DreamSourceLab DSLogic U2Basic
7 760 ₽
7 760 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 6 шт.
Склад в Гуанчжоу: 9 шт.
Артикул (код товара)
7055
Модель (серия)
DSLogic U2Basic
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики DreamSourceLab DSLogic U2Basic
Артикул (код товара)
7055
Модель (серия)
DSLogic U2Basic
Сертификат
дистрибьютор
Гарантия, мес.
12
Полоса пропускания, МГц
30
Кол-во цифровых каналов
Вход. напряжение (макс), В
Макс. частота дискретизации, МГц
Пороговое напряжение (логические уровни), В
0,0 ~ 5,0 (шаг 0,1)
Мин. импульс захвата, нс
Встроенная память, Мбит
Вход. сопротивление, кОм
Анализ протоколов и интерфейсов
I2C
SPI
UART
CAN
PWM
1-WIRE
I2S
JTAG
SWD
IR NEC
MDIO
SD CARD
USB
SPI
UART
CAN
PWM
1-WIRE
I2S
JTAG
SWD
IR NEC
MDIO
SD CARD
USB
Автоизмерения
Ширина импульса
Период
Частота
Рабочий цикл
Период
Частота
Рабочий цикл
Дополнительно
Нет
Описание DreamSourceLab DSLogic U2Basic
Технические характеристики DreamSourceLab DSLogic U2Basic
| Количество каналов | 16 |
| Максимальная частота дискретизации | 100 МГц |
| Максимальная полоса пропускания | 30 МГц |
| Режим потока (глубина выборки) |
100 МГц при использовании 3 каналов 50 МГц при использовании 6 каналов 25 МГц при использовании 12 каналов 20 МГц при использовании 16 каналов |
| Режим буфера (частота сэмплирования) | 100 МГц при использовании 16 каналов |
| Максимальная глубина |
16 Гб (режим буфера) 64 Мб (режим потока) |
| Внутренняя память | 54 Мбит |
| Минимальный импульс захвата | 5 нс |
| Пороговое напряжение | 0 - 5 В (шаг 0,1 В) |
| Диапазон входного напряжения | от - 30 В до 30 В |
| Входное сопротивление | 250 кОм, 7 пФ |
| Анализ протоколов | I2C, SPI, UART, CAN, PWM, 1-WIRE, I2S, JTAG, SWD, IR NEC, MDIO, SD CARD, USB сигнал |
| Формат данных для анализа | CSV, VCD, GNUPLOT и другие форматы |
| Автоматические измерения | ширина импульса, период, частота, рабочий цикл |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Напряжение источник питания | 5 В DC ± 5% |
| Потребляемая мощность | максимум 2 Вт |
| Поддержка программного обеспечения |
Windows XP, VISTA, 7, 8, 10 Mac OS x 10.8 или выше Linux Ubuntu, Fedora, Arch и другие |

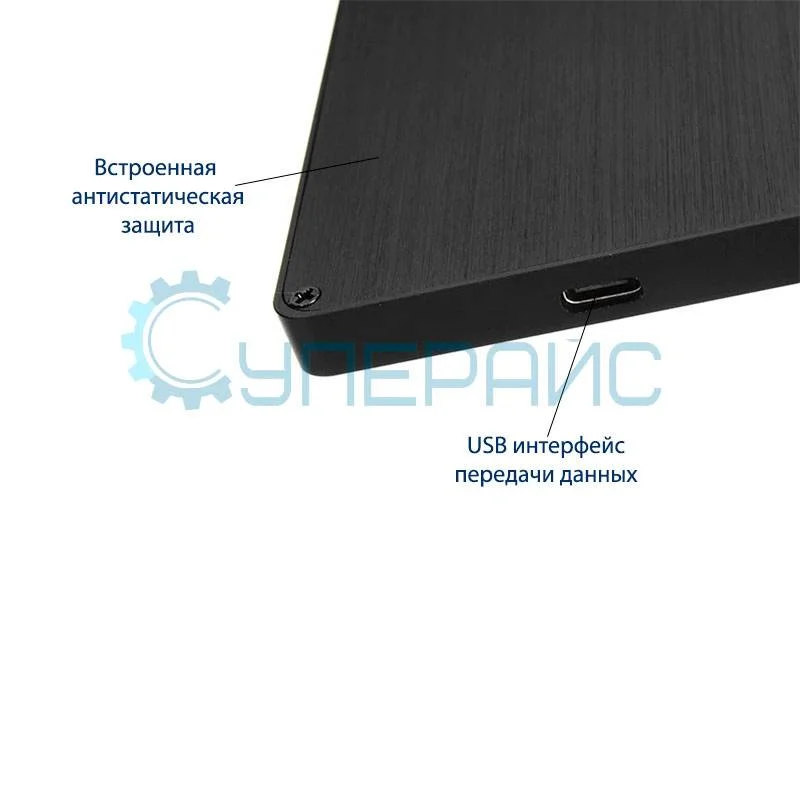

| ESD защита | есть |
| Материал корпуса | алюминий с ЧПУ |
| Длина кабеля USB Type-C | 1 м |
| Длина микрощупов | 24 см |
| Габариты | 190 x 120 x 55 мм |
| Вес брутто | 234 г |
| Комплектация | логический анализатор DreamSourceLab DSLogic – 1 шт |
|
кабель USB Type-C – 1 шт микрощупы – 1 комплект тестовые зажимы – 16 шт |
|
Логический анализатор DreamSourceLab DSLogic U2Basic: 16 каналов для точной диагностики цифровых систем
Логический анализатор DSLogic U2Basic — это компактный инструмент, который превращает анализ цифровых сигналов в простой и наглядный процесс. С его помощью можно декодировать протоколы, искать ошибки в шинах данных и контролировать работу микроконтроллеров. Устройство подойдет как для профессиональных разработчиков, так и для энтузиастов, работающих над DIY-проектами.
Главные особенности

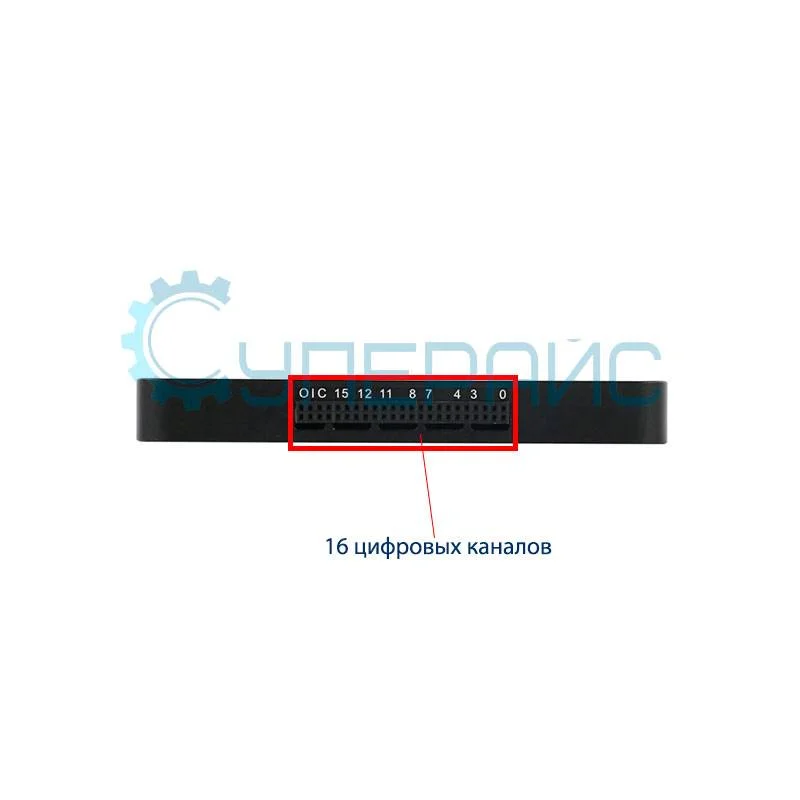

- 16 каналов — одновременно анализируйте несколько линий данных (например, SPI + I2C + UART) без потери информации.
- Частота дискретизации до 100 МГц — захватывайте кратковременные импульсы длительностью от 5 нс.
- Поддержка 14+ протоколов — от базовых (I2C, UART) до специализированных (JTAG, USB, CAN).
- Два режима работы — потоковый (реальное время) и буферный (глубина до 16 Гб для длительных записей).

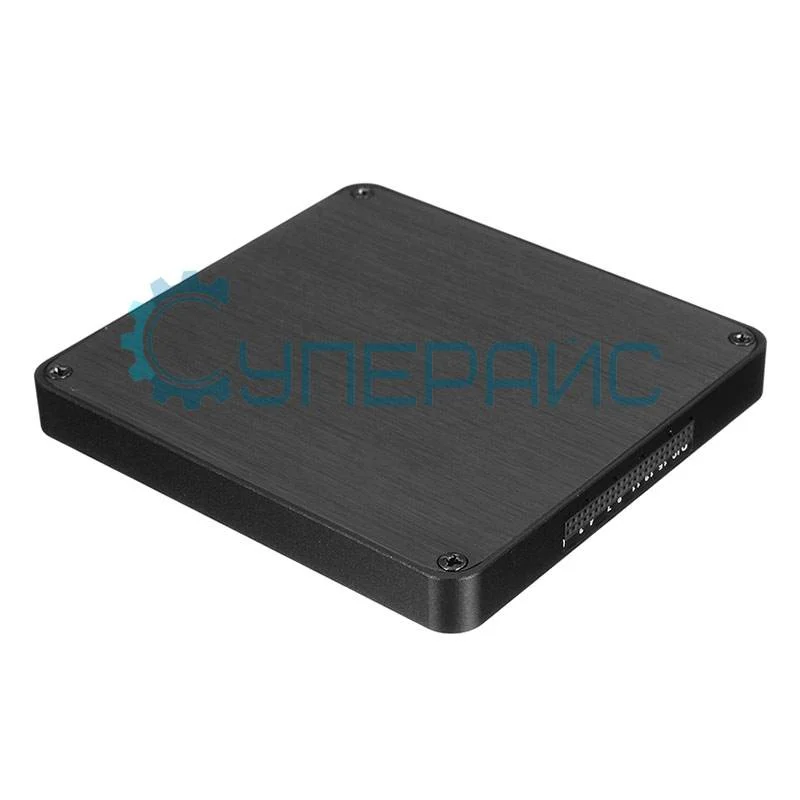

Алюминиевый корпус с ЧПУ-обработкой защищает анализатор от перегрева, а встроенная ESD-защита предотвращает повреждение чувствительных компонентов.
Где пригодится DS Logic U2Basic?
- Разработка устройств IoT — отладка обмена данными между датчиками и микроконтроллерами.
- Ремонт электроники — поиск сбоев в шинах памяти компьютеров или смартфонов.
- Образование — изучение принципов работы цифровых интерфейсов на лабораторных работах.
Пример: При создании умного дома вы можете подключить анализатор к шине I2C, чтобы проверить корректность передачи данных между Arduino и дисплеем. Режим потока покажет обмен в реальном времени, а встроенный декодер преобразует биты в читаемые команды.
Преимущества перед аналогами
- Кроссплатформенность — работает на Windows, macOS, Linux.
- Гибкие настройки — пороговое напряжение регулируется от 0 до 5 В с шагом 0.1 В.
- Компактность — размером с кредитную карту (79×74 мм), вес 234 г.
В отличие от громоздких анализаторов, DSLogic U2Basic легко взять с собой в полевые условия или использовать в мобильной лаборатории.

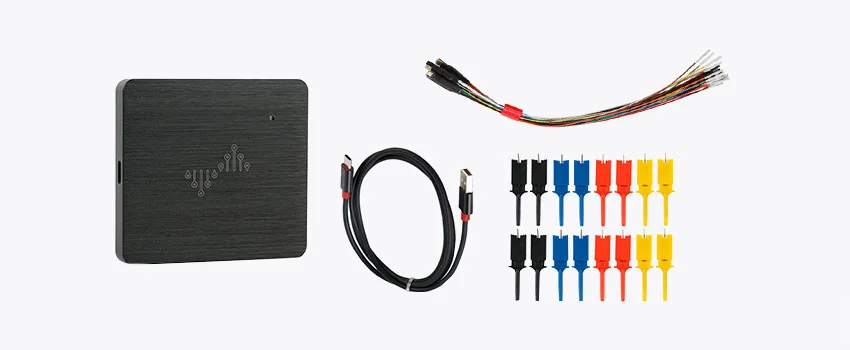

Комплектация и совместимость

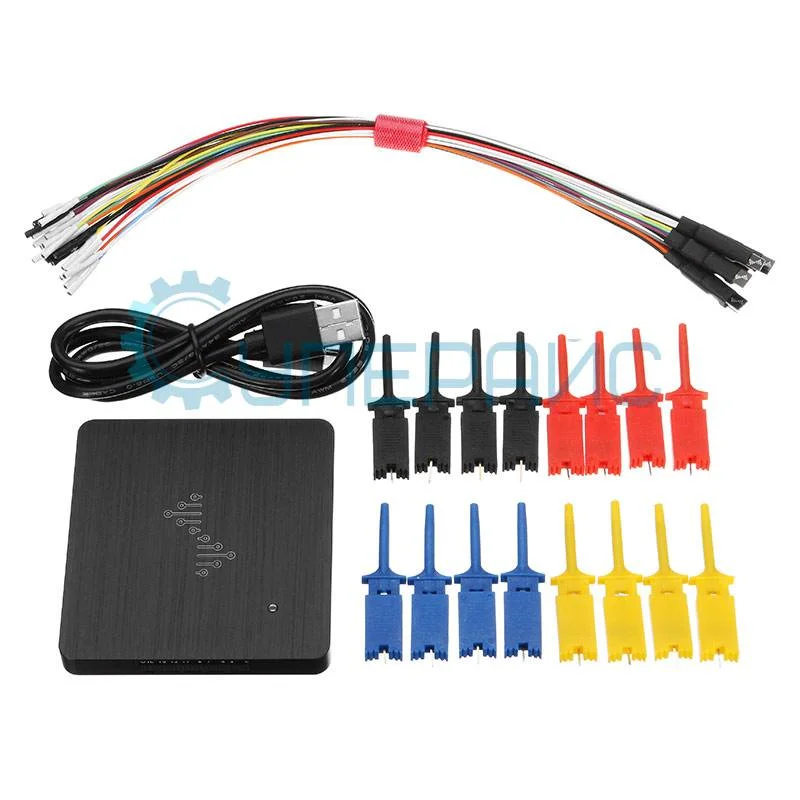

В набор входят 16 тестовых зажимов, микрощупы и кабель USB Type-C. Программное обеспечение предоставляет инструменты для автоматических измерений (частота, скважность) и экспорта данных в CSV, VCD.
Итог
DSLogic U2Basic — это логический анализатор, который сочетает мощность профессионального инструмента с простотой использования. Он подойдет тем, кому нужен надежный помощник для работы с цифровыми системами — от отладки протоколов до обучения студентов.
Обзорная таблица логических анализаторов DreamSourceLab
| Характеристики | DSLogic U3Pro32 | DSLogic U3Pro16 | DSLogic U2Basic | DSLogic Plus |
| Количество каналов | 32 | 16 | 16 | 16 |
| Максимальная частота дискретизации | 1 ГГц | 1 ГГц | 100 МГц | 400 МГц |
| Максимальная полоса пропускания | 50 МГц | 50 МГц | 30 МГц | 50 МГц |
| Максимальная глубина |
2 Гб (режим буфера) 16 Гб (режим потока) |
2 Гб (режим буфера) 16 Гб (режим потока) |
16 Гб (режим буфера) 64 Мб (режим потока) |
16 Гб (режим буфера) 256 Мб (режим потока) |
| Внутренняя память | 2 Гбит | 2 Гбит | 54 Мбит | 256 Мбит |
| Минимальный импульс захвата | 2 нс | 2 нс | 5 нс | 5 нс |
| Входное сопротивление | 250 кОм, 13 пФ | 250 кОм, 13 пФ | 250 кОм, 7 пФ | 250 кОм, 10 пФ |
| Формат данных для анализа | CSV, VCD, GNUPLOT и другие форматы | |||
| Автоматические измерения | ширина импульса, период, частота, рабочий цикл | |||
| Интерфейс | USB 3.0 | USB 3.0 | USB 2.0 | USB 2.0 |
| ESD защита | есть | |||
Документация и ПО DreamSourceLab DSLogic U2Basic
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации логического анализатора DreamSourceLab DSLogic U2Basic
Язык:
Русский
Размер и тип:
820 КБ,
PDF
Инструкция по эксплуатации программного обеспечения для логического анализатора DreamSourceLab DSLogic
Язык:
Английский
Размер и тип:
1.22 МБ,
PDF
Программное обеспечение для операционной системы Windows для логического анализатора DreamSourceLab DSLogic
Язык:
Английский
Размер и тип:
39.3 МБ,
RAR
RAR
Программное обеспечение для операционной системы Linux для логического анализатора DreamSourceLab DSLogic
Язык:
Английский
Размер и тип:
2.15 МБ,
RAR
RAR
Программное обеспечение для операционной системы MacOs для логического анализатора DreamSourceLab DSLogic
Язык:
Английский
Размер и тип:
34.3 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы DreamSourceLab DSLogic U2Basic
Guest
08.11.2022 22:50:28
Про этот логический анализатор есть статья на Хабре с описанием модернизации c DSLogic U2Basic под DSLogic Plus. Эта статья УСТАРЕЛА - производитель заботливо прикрыл эту дыру.
Однако, трудами нашего уважаемого соотечественника открыт новый ход конём! Устанавливаем DSView 1.1.2. x86 или x64 версии и шестнадцатиричным редактором правим исполняемый файл следующим образом:
[CODE]Правка DSView.exe v1.1.2 (64bit):
018414CA: 10 -> 70
018414F8: 40 -> 20
018414F9: 06 -> 09
Правка DSView.exe v1.1.2 (32bit):
00AEA3D2: 10 -> 70
00AEA3F9: DF -> DE[/CODE]
После раскрытия программы, логический анализатор DSLogic U2Basic кроме штатного режима 16 каналов с дискретизациией 100МГц начинает поддерживать и расширенные режимы: - 8 каналов с 200МГц и 4 канала с 400МГц.
ВСКРЫВАТЬ ПРИБОР И ЧТО-ЛИБО ПАЯТЬ НЕ НУЖНО!
Проверял прибор на двух сдвинутых на 90 градусов меандрах с частотой 50МГц с 1,8В КМОП логическими уровнями в режиме 4х400МГц - всё работает.
Пользуйтесь на здоровье! УДАЧИ!
Однако, трудами нашего уважаемого соотечественника открыт новый ход конём! Устанавливаем DSView 1.1.2. x86 или x64 версии и шестнадцатиричным редактором правим исполняемый файл следующим образом:
[CODE]Правка DSView.exe v1.1.2 (64bit):
018414CA: 10 -> 70
018414F8: 40 -> 20
018414F9: 06 -> 09
Правка DSView.exe v1.1.2 (32bit):
00AEA3D2: 10 -> 70
00AEA3F9: DF -> DE[/CODE]
После раскрытия программы, логический анализатор DSLogic U2Basic кроме штатного режима 16 каналов с дискретизациией 100МГц начинает поддерживать и расширенные режимы: - 8 каналов с 200МГц и 4 канала с 400МГц.
ВСКРЫВАТЬ ПРИБОР И ЧТО-ЛИБО ПАЯТЬ НЕ НУЖНО!
Проверял прибор на двух сдвинутых на 90 градусов меандрах с частотой 50МГц с 1,8В КМОП логическими уровнями в режиме 4х400МГц - всё работает.
Пользуйтесь на здоровье! УДАЧИ!
SUPEREYES.RU
09.11.2022 07:06:31
Guest
Про этот логический анализатор есть статья на Хабре с описанием модернизации c DSLogic U2Basic под DSLogic Plus. Эта статья УСТАРЕЛА - производитель заботливо прикрыл эту дыру.
Однако, трудами нашего уважаемого соотечественника открыт новый ход конём! Устанавливаем DSView 1.1.2. x86 или x64 версии и шестнадцатиричным редактором правим исполняемый файл следующим образом:
[CODE] Правка DSView.exe v1.1.2 (64bit):
018414CA: 10 -> 70
018414F8: 40 -> 20
018414F9: 06 -> 09
Правка DSView.exe v1.1.2 (32bit):
00AEA3D2: 10 -> 70
00AEA3F9: DF -> DE [/CODE]
После раскрытия программы, логический анализатор DSLogic U2Basic кроме штатного режима 16 каналов с дискретизациией 100МГц начинает поддерживать и расширенные режимы: - 8 каналов с 200МГц и 4 канала с 400МГц.
ВСКРЫВАТЬ ПРИБОР И ЧТО-ЛИБО ПАЯТЬ НЕ НУЖНО!
Проверял прибор на двух сдвинутых на 90 градусов меандрах с частотой 50МГц с 1,8В КМОП логическими уровнями в режиме 4х400МГц - всё работает.
Пользуйтесь на здоровье! УДАЧИ!
Про этот логический анализатор есть статья на Хабре с описанием модернизации c DSLogic U2Basic под DSLogic Plus. Эта статья УСТАРЕЛА - производитель заботливо прикрыл эту дыру.
Однако, трудами нашего уважаемого соотечественника открыт новый ход конём! Устанавливаем DSView 1.1.2. x86 или x64 версии и шестнадцатиричным редактором правим исполняемый файл следующим образом:
[CODE] Правка DSView.exe v1.1.2 (64bit):
018414CA: 10 -> 70
018414F8: 40 -> 20
018414F9: 06 -> 09
Правка DSView.exe v1.1.2 (32bit):
00AEA3D2: 10 -> 70
00AEA3F9: DF -> DE [/CODE]
После раскрытия программы, логический анализатор DSLogic U2Basic кроме штатного режима 16 каналов с дискретизациией 100МГц начинает поддерживать и расширенные режимы: - 8 каналов с 200МГц и 4 канала с 400МГц.
ВСКРЫВАТЬ ПРИБОР И ЧТО-ЛИБО ПАЯТЬ НЕ НУЖНО!
Проверял прибор на двух сдвинутых на 90 градусов меандрах с частотой 50МГц с 1,8В КМОП логическими уровнями в режиме 4х400МГц - всё работает.
Пользуйтесь на здоровье! УДАЧИ!
Здравствуйте!
Спасибо за то, что нашли время поделиться своим опытом в модернизации логического анализатора DreamSourceLab DSLogic U2Basic. Мы уверены, ваши рекомендации будут полезны и другим пользователям!
Клиенты – самая большая ценность для интернет-магазина Суперайс, и поэтому мы с особым трепетом относимся, когда вы делитесь своими разработками и опытом использования приобретаемого у нас оборудования.
Надеемся увидеть вас в числе наших постоянных клиентов.
Желаем вам успехов в делах!
С уважением, Администрация интернет-магазина Суперайс
Guest
01.03.2023 21:04:47

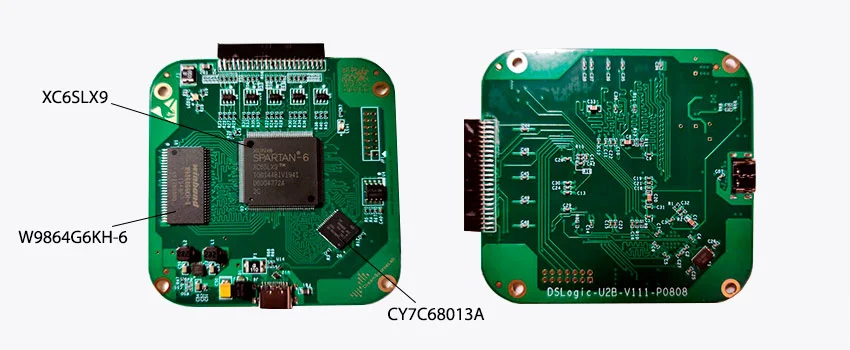

Перепрошивка EEPROM и перепайка памяти на 8Мб заняла час времени вечером.
В Linux работает с DSView v1.2.2 без проблем, интернал драм тест проходит полностью.
Годный LA для переделки под 400мгц Pro версию.
По поводу того что ничего не надо перепаивать- сомнительно.
Да, работать будет(лично вчера проверил) , но в два раза меньше памяти, и линия адреса замкнута на землю, как бы не поплохело Плис.
Маргарита, подскажите, а есть ли у вас набор коаксиальных тонких проводов к щупам от про версии?
В Linux работает с DSView v1.2.2 без проблем, интернал драм тест проходит полностью.
Годный LA для переделки под 400мгц Pro версию.
По поводу того что ничего не надо перепаивать- сомнительно.
Да, работать будет(лично вчера проверил) , но в два раза меньше памяти, и линия адреса замкнута на землю, как бы не поплохело Плис.
Маргарита, подскажите, а есть ли у вас набор коаксиальных тонких проводов к щупам от про версии?
SUPEREYES.RU
06.03.2023 08:38:55
Guest
Перепрошивка EEPROM и перепайка памяти на 8Мб заняла час времени вечером.
В Linux работает с DSView v1.2.2 без проблем, интернал драм тест проходит полностью.
Годный LA для переделки под 400мгц Pro версию.
По поводу того что ничего не надо перепаивать- сомнительно.
Да, работать будет(лично вчера проверил) , но в два раза меньше памяти, и линия адреса замкнута на землю, как бы не поплохело Плис.
Маргарита, подскажите, а есть ли у вас набор коаксиальных тонких проводов к щупам от про версии?
Перепрошивка EEPROM и перепайка памяти на 8Мб заняла час времени вечером.
В Linux работает с DSView v1.2.2 без проблем, интернал драм тест проходит полностью.
Годный LA для переделки под 400мгц Pro версию.
По поводу того что ничего не надо перепаивать- сомнительно.
Да, работать будет(лично вчера проверил) , но в два раза меньше памяти, и линия адреса замкнута на землю, как бы не поплохело Плис.
Маргарита, подскажите, а есть ли у вас набор коаксиальных тонких проводов к щупам от про версии?
Здравствуйте!
Благодарим вас за внимание к нашему магазину и за оставленный отзыв.
Спасибо, что делитесь опытом использования анализатора DreamSourceLab, это важно для нас и наших клиентов.
Здорово, что анализатор после прошивки хорошо работает.
Благодарим за вопрос, но к сожалению для Pro версии коаксиальных проводов у нас нет. Мы учтём ваш запрос - в скором времени пополним ассортимент данным товаром, и будем радовать вас вновь и вновь.
Искренне надеемся ещё не раз встретить вас на supereyes.ru.
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Дмитрий Соколов
14.05.2024 15:28:01
Типичный DSLogic U2 Basic в стандартной комплектации. Полностью рабочая лошадка, официальный софт её видит. Использовал при отладке UARTa - никаких нареканий не вызвал
Возможность апгрейда буду проверять позже. Версия платы отличается от статьи на хабре. Маркировка U5 - 41288RP(могу ошибаться), гугл находит только продавцов, pdf найти не смог. Займусь позже.
В Dsview определяется.
Недостатки
Пока не искал
Возможность апгрейда буду проверять позже. Версия платы отличается от статьи на хабре. Маркировка U5 - 41288RP(могу ошибаться), гугл находит только продавцов, pdf найти не смог. Займусь позже.
В Dsview определяется.
Недостатки
Пока не искал
SUPEREYES.RU
15.05.2024 06:13:28
Типичный DSLogic U2 Basic в стандартной комплектации. Полностью рабочая лошадка, официальный софт её видит. Использовал при отладке UARTa - никаких нареканий не вызвал
Возможность апгрейда буду проверять позже. Версия платы отличается от статьи на хабре. Маркировка U5 - 41288RP(могу ошибаться), гугл находит только продавцов, pdf найти не смог. Займусь позже.
В Dsview определяется.
Недостатки
Пока не искал
Здравствуйте, Дмитрий!
Благодарим Вас за оставленный отзыв. Мы рады, что наш продукт оправдал ваши ожидания и эффективно справился со своими задачами. Надеемся, что возможность апгрейда также не вызовет затруднений. Что касается маркировки U5, если у Вас возникнут вопросы или понадобится дополнительная информация, пожалуйста, не стесняйтесь обращаться к нам — мы всегда готовы помочь.
Желаем успешной работы и дальнейших технических достижений!
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Добавить в избранное
Артикул (код товара):
19617
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во цифровых каналов:
8
Вход. напряжение (макс), В:
5
Макс. частота дискретизации, МГц:
24
Встроенная память, Мбит:
Нет
Вес (кг):
0,08
Добавить в избранное
Артикул (код товара):
16834
Модель (серия):
nanoDLA USB
Производитель:
Muse Lab
Страна производства:
Гарантия, мес.:
12
Полоса пропускания, МГц:
24
Кол-во цифровых каналов:
8
Вход. напряжение (макс), В:
5
Макс. частота дискретизации, МГц:
24
Встроенная память, Мбит:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1090
Модель (серия):
LA2016
Производитель:
Kingst
Страна производства:
Китай
Гарантия, мес.:
12
Полоса пропускания, МГц:
40
Кол-во цифровых каналов:
16
Вход. напряжение (макс), В:
50
Макс. частота дискретизации, МГц:
200
Мин. импульс захвата, нс:
12,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3969
Модель (серия):
LA104
Производитель:
Miniware
Страна производства:
Гарантия, мес.:
12
Полоса пропускания, МГц:
100
Кол-во цифровых каналов:
4
Вход. напряжение (макс), В:
5
Макс. частота дискретизации, МГц:
100
Мин. импульс захвата, нс:
10
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7101
Модель (серия):
Logic 16
Производитель:
Saleae
Страна производства:
Гарантия, мес.:
12
Полоса пропускания, МГц:
100
Кол-во цифровых каналов:
16
Вход. напряжение (макс), В:
5
Макс. частота дискретизации, МГц:
100
Мин. импульс захвата, нс:
10
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7068
Модель (серия):
DSLogic Plus
Производитель:
DreamSourceLab
Страна производства:
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Полоса пропускания, МГц:
50
Кол-во цифровых каналов:
16
Вход. напряжение (макс), В:
30
Макс. частота дискретизации, МГц:
400
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7055
Модель (серия):
DSLogic U2Basic
Производитель:
DreamSourceLab
Страна производства:
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Полоса пропускания, МГц:
30
Кол-во цифровых каналов:
16
Вход. напряжение (макс), В:
30
Макс. частота дискретизации, МГц:
100
