Характеристики Hantek 4032L
Общие данные
Основные характеристики
Протоколы и анализ
Период
Частота
Рабочий цикл
SPI
UART
Встроенные функции и опции
Описание Hantek 4032L
Технические характеристики Hantek 4032L
| Количество каналов | 32 |
| Максимальная частота дискретизации | 400 МГц |
| Максимальная полоса пропускания | 150 МГц |
| Глубина выборки | 64M |
| Глубина памяти | 2 Гб |
| Минимальное временное разрешение | 2,5 нс |
| Совместимые уровни входа | TTL, LVTTL, CMOS, LVCOMS, ECL, PECL, EIA |
| Входное сопротивление | 200 кОм, 10 пФ |
| Входное напряжение | от - 6 В до 60 В |
| Порог логического значения | от - 6 В до 6 В |
| Электростатическая защита | до 15 КВ |
| Анализ протоколов | I2C, SPI, UART |
| Интерфейс | USB 2.0 |
| Диапазон напряжений | 4,5 В ~ 5,5 В |
| Мощность | макс. 3,5 Вт |
| Операционная система | Windows 2000, Windows XP, Windows 7, Windows 10 |
| Формат данных для анализа | CSV, TXT, DOC |
| Настройка триггера | по нарастанию, по спаду, уровню, значению на шине, длине данных и т.д. |
| Общие характеристики | |
| Питание от встроенной батареи | внешний адаптер питания 5 В |
| Рабочая температура | -10 - 60°C |
| Температура хранения | -40 - 60°C |
| Габариты упаковки | 235 х 170 х 75 мм |
| Вес брутто | 770 г |

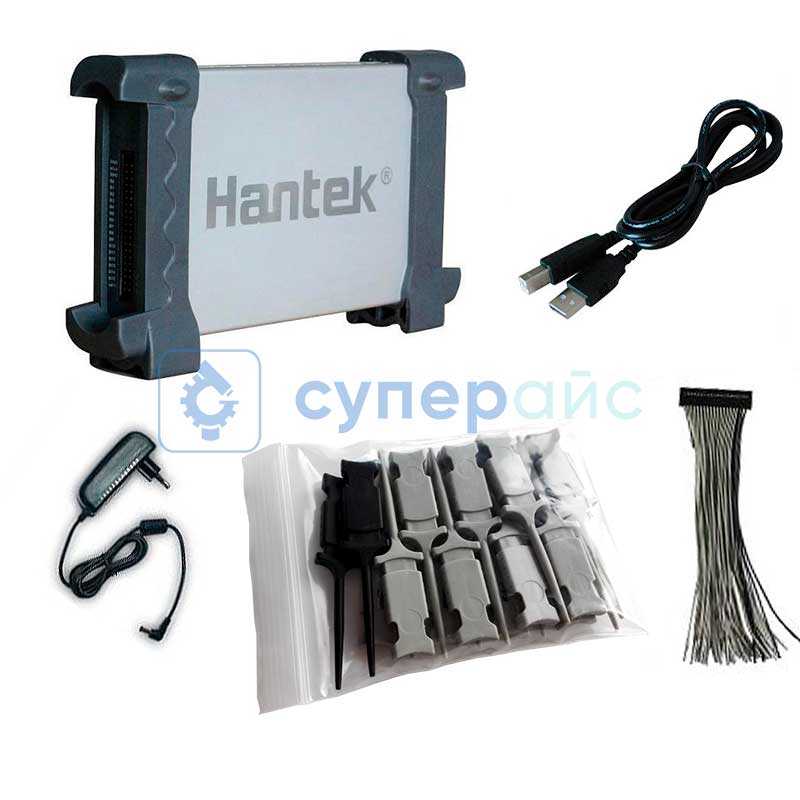

| Комплектация |
логический анализатор Hantek 4032L – 1 шт кабель для щупов – 1 шт микрощупы – 1 комплект кабель USB – 1 шт адаптер питания – 1 шт диск с программным обеспечением – 1 шт руководство по эксплуатации – 1 шт |
Логический анализатор Hantek 4032L: многофункциональное решение для профессионалов
Логический USB-анализатор Hantek 4032L — это компактный прибор, предназначенный для точной диагностики цифровых систем. Он сочетает в себе функции логического анализатора, пробника и декодера протоколов, что делает его универсальным инструментом для инженеров, разработчиков и энтузиастов электроники.
Устройство подключается к ПК через USB-интерфейс, обеспечивая удобное управление и передачу данных. С его помощью можно анализировать сигналы на шине, отслеживать временные параметры и выявлять ошибки в работе микросхем или контроллеров.
Ключевые особенности:
- Поддержка 32 каналов с частотой дискретизации до 400 МГц для детального захвата сигналов.
- Глубина памяти 2 Гб и выборка 64M, позволяющие работать с длинными последовательностями данных.
- Возможность анализа протоколов I2C, SPI, UART и настройки триггеров по различным условиям (уровень, фронт, значение на шине).
- Широкий диапазон входных напряжений (от -6 В до 60 В) и совместимость с распространенными логическими уровнями (TTL, CMOS, ECL).
- Компактные габариты (207×37×123 мм) и питание от USB, что удобно для лабораторных и полевых условий.
Технические характеристики
Прибор оснащен электростатической защитой до 15 кВ и работает в температурном диапазоне от -10°C до +60°C. Глубина выборки 64M обеспечивает точную фиксацию кратковременных событий, а минимальное временное разрешение 2,5 нс позволяет анализировать высокоскоростные сигналы. Данные сохраняются в форматах CSV, TXT, DOC для последующей обработки.
Применение и преимущества
Hantek 4032L идеален для отладки цифровых схем, диагностики шин и проверки работы микроконтроллеров. Функция анализа протоколов упрощает декодирование данных, а гибкая настройка триггеров помогает быстро находить аномалии. Например, при работе с шиной I2C можно отслеживать адреса устройств и команды, а в режиме логического пробника — фиксировать переходы между состояниями сигналов. Устройство также поддерживает внешние триггеры, что расширяет его возможности в сложных проектах.
Важно: Благодаря USB-подключению и портативности, анализатор легко интегрируется в мобильные рабочие станции.
Пример использования: Подключите Hantek 4032L к микроконтроллерной плате, настройте триггеры для захвата данных с шины SPI — и вы получите полную информацию о передаче сигналов между устройствами, включая временные задержки и уровни напряжения.
Документация и ПО Hantek 4032L
RAR
RAR
Отзывы Hantek 4032L
По работе прибора - мало времени прошло.
Можно найти дешевле на ALI, но там стало
мутно.
Доставка по России - быстро.
Изготовлено качественно.
Недостаток - для защиты входного разъема установлена на плате пружина, мягковата.
Подложил немножко бумажки с другой стороны (вынуть заглушку, подложить, поставить заглушку) ;)
ПО есть новее на hantek.com.
Последние версии.
Хорошо, что к родному ПО, есть альтернатива -
бесплатное ПО на sigrok.org.
1. sigrok-cli - расширенный функционал, в режиме командной строки.
2. PulseView - в окне.
Внутренную прошивку можно узнать - "sigrok-cli -l 5 -d hantek-4032l --show"(FPGA version: 0xXXX).
Эксперименты по установке ПО не безопасны.
Мне не удалось подружить драйвера hantek.com и sigrok.org.
Нашел выход - ставить ПО на разные системы.
Почему и то, и другое - по ощущениям они дополняют друг друга.
Достоинство sigrok.org - большая библиотека протоколов.
Это значительно повышает ценность анализатора.
За общение и оформление заказа - 5.
По работе прибора - мало времени прошло.
Можно найти дешевле на ALI, но там стало
мутно.
Доставка по России - быстро.
Изготовлено качественно.
Недостаток - для защиты входного разъема установлена на плате пружина, мягковата.
Подложил немножко бумажки с другой стороны (вынуть заглушку, подложить, поставить заглушку)
ПО есть новее на hantek.com.
Последние версии.
Хорошо, что к родному ПО, есть альтернатива -
бесплатное ПО на sigrok.org.
1. sigrok-cli - расширенный функционал, в режиме командной строки.
2. PulseView - в окне.
Внутренную прошивку можно узнать - "sigrok-cli -l 5 -d hantek-4032l --show"(FPGA version: 0xXXX).
Эксперименты по установке ПО не безопасны.
Мне не удалось подружить драйвера hantek.com и sigrok.org.
Нашел выход - ставить ПО на разные системы.
Почему и то, и другое - по ощущениям они дополняют друг друга.
Достоинство sigrok.org - большая библиотека протоколов.
Это значительно повышает ценность анализатора.
