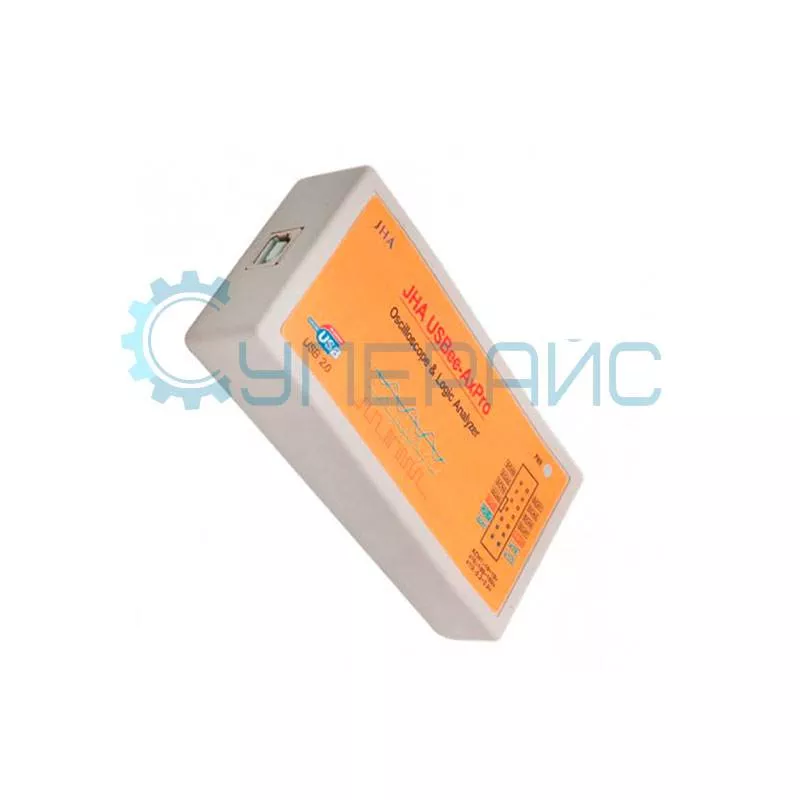

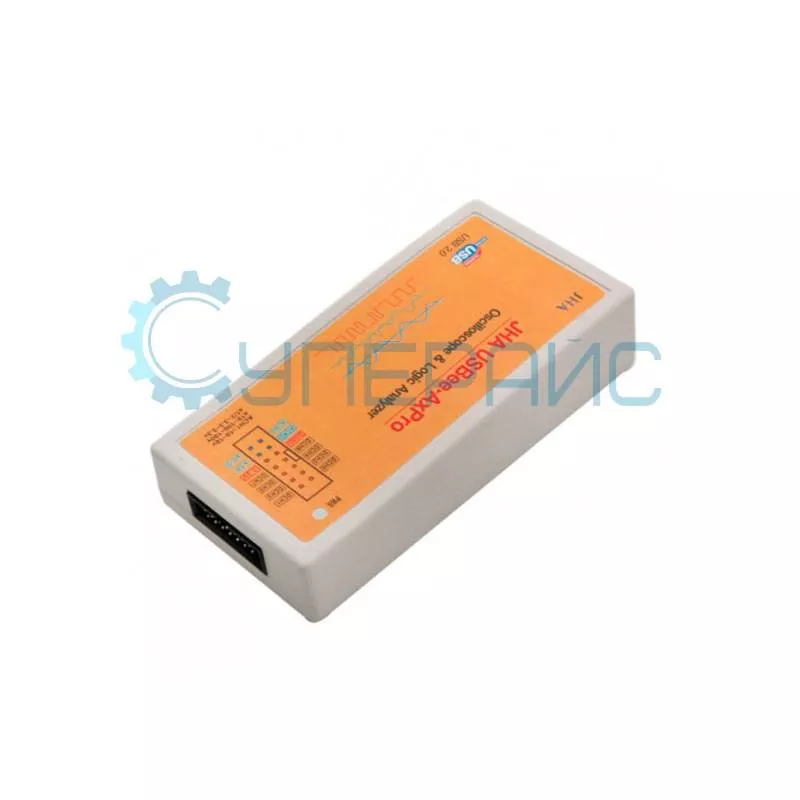

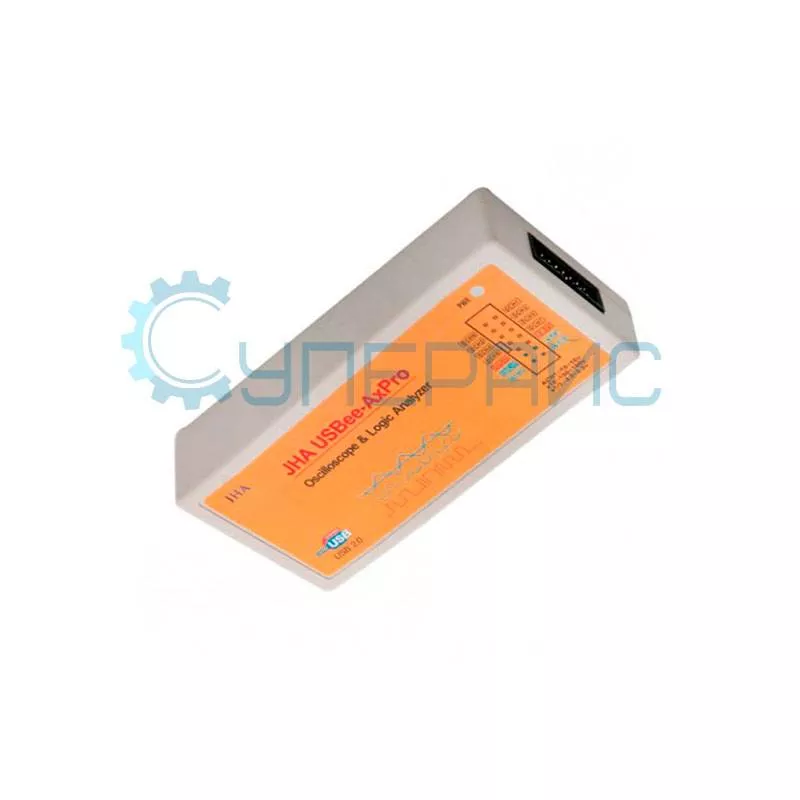

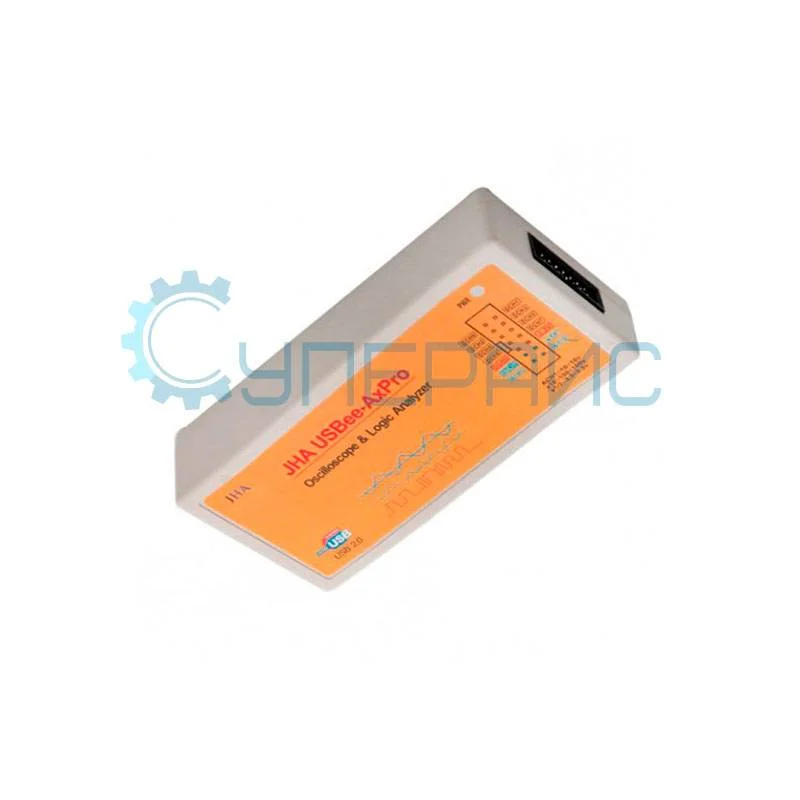

Логический USB анализатор-приставка JHA USBee AX Pro
Артикул (код товара): 7089
3 530 ₽
3 530 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
7089
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JHA USBee AX Pro
Общие данные
Артикул (код товара)
7089
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Встроенная память, Мбит
Вход. напряжение (макс), В
Вход. сопротивление, кОм
Кол-во цифровых каналов
Макс. частота дискретизации, МГц
Полоса пропускания, МГц
30
Пороговое напряжение (логические уровни), В
0,0 ~ 5,0 (шаг 0,1)
Протоколы и анализ
Автоизмерения
Ширина импульса
Период
Частота
Рабочий цикл
Период
Частота
Рабочий цикл
Анализ протоколов и интерфейсов
I2C
SPI
CAN
1-WIRE
SPI
CAN
1-WIRE
Встроенные функции и опции
Встроенная память, Мбит
Дополнительно
ШИМ-генератор
Частотомер
Вольтметр
Счётчик
Дистанционный регулятор
Частотомер
Вольтметр
Счётчик
Дистанционный регулятор
Описание JHA USBee AX Pro
ВНИМАНИЕ! Производство логического USB анализатора-приставки JHA USBee AX Pro ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Логический анализатор KINGST LA1010
Технические характеристики JHA USBee AX Pro
| Количество каналов | 8 |
| Максимальная частота дискретизации | 24 МГц |
| Цифровой сигнал низкого уровня | < 0,7 В |
| Цифровой сигнал высокого уровня | > 1,5 В |
| Цифровой диапазон входного напряжения |
рабочее напряжение: -0,7 В ~ 5,5 В максимальное напряжение: -8 В ~ +8 В |

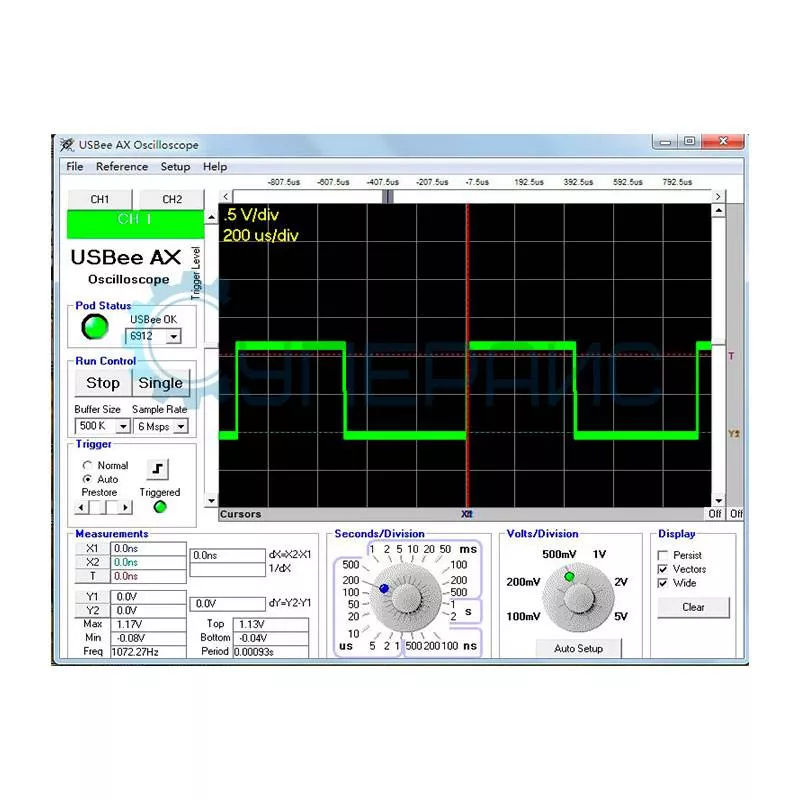

| Характеристики осциллографа | |
| Количество аналоговых каналов | 1 |
| Полоса пропускания | 30 МГц |
| Максимальная частота дискретизации | 16 Мбит/с |
| Диапазон аналогового входного напряжения |
ACH1 (Х1): рабочее напряжение: -10 В ~ +10 В максимальное напряжение: -100 В ~ +100 В Х10: рабочее напряжение: -100 В ~ +100 В максимальное напряжение: -300 В ~ +300 В Х1/3: рабочее напряжение: -3,3 В ~ +3,3 В максимальное напряжение: -10 В ~ +10 В |
| Входное сопротивление / емкость |
ACH1 (Х1): 100 кОм / 10 пФ Х10: 1 МОм / 3 пФ Х1/3: 30 кОм / 30 пФ |
| Вертикальное разрешение | 8 бит |
| Чувствительность |
ACH1 (Х1): 78 мВ Х10: 780 мВ Х1/3: 25 мВ |
| Глубина выборки | 1 Мб |
| Смещение (6 уровней) | 100 мВ / дел - 5 В / дел |
| Временная шкала (23 шкалы) | 100 нс / дел - 2 В / дел |
| Режимы | однократный, автоматический, цифровой сигнал |
| Аналоговое напряжение запуска | ± 10 В |
| Цифровой сигнал запуска | 4 запуска симуляции, возрастающий фронт, ниспадающий фронт, низкий уровень, высокий уровень |
| Автоматические измерения | максимальное значение, минимальное значение, разность, разность инверсий, частота, период |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Стабильное выходное напряжение | 3,3 В до 150 мА |
| Питание | 5 В, 100 мА, 480 Мбит/с |
| Поддерживаемые стандартные протоколы | I2C, SPI, асинхронный последовательный порт, 1-Wite, I2S, CAN |
| Поддерживаемые операционные системы | Windows 2000, XP, Vista, 2003, 7, 8 |
| Вольтметр | точность 10 мВ, период сбора 10 мс, частота отображения 4 раза в секунду |
| ШИМ-генератор | 8 сигналов одновременно, высокий уровень 3,3 В, низкий уровень 0 В |
| Генератор частоты | 8 разных частот |
| Счетчик | 8 цифровых сигналов одновременно |
| Регистратор данных | обеспечивает непрерывное сохранение 8 цифровых и 1 аналогового сигналов в течении длительного времени |
| Дистанционный регистратор | можно вручную контролировать уровень 8 цифровых сигналов |
| Индикатор питания | есть |
| Рабочая температура | 0 - 50 °C |
| Относительная влажность | 90% |
| Габариты | 110 х 55 х 25 мм |
| Вес нетто | 65 г |

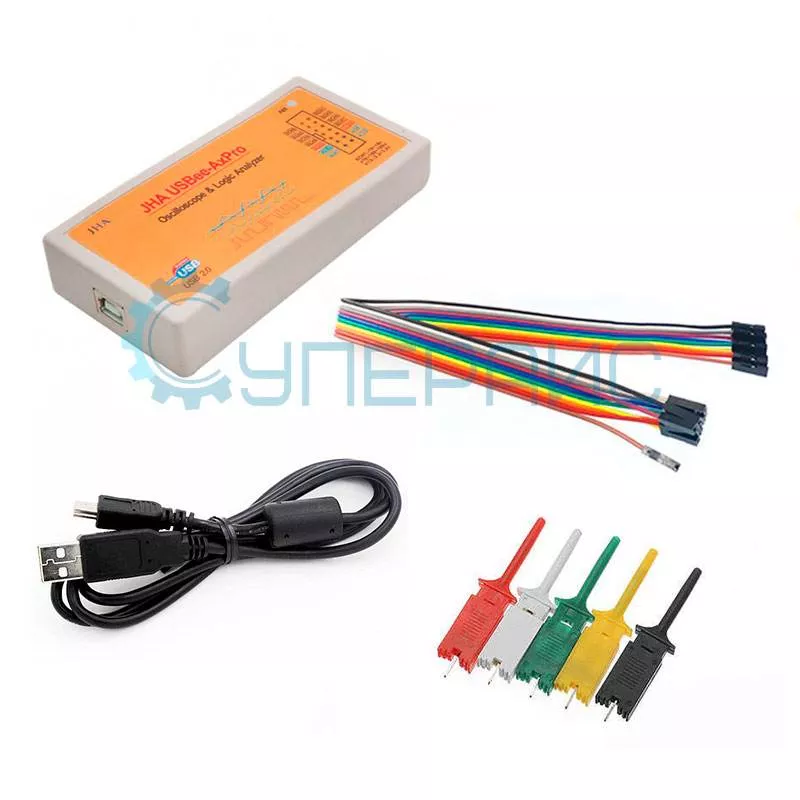

| Комплектация | логический анализатор JHA USBee AX Pro – 1 шт |
|
USB кабель – 1 шт тестовые зажимы – 5 шт 10Р ленточный кабель – 1 шт |
|
Документация и ПО JHA USBee AX Pro
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации логического анализатора JHA USBee AX Pro
Язык:
Китайский
Размер и тип:
268 КБ,
PDF
Руководство пользователя для логического анализатора JHA USBee AX Pro
Язык:
Китайский
Размер и тип:
727 КБ,
PDF
Инструкция по эксплуатации программного обеспечения USBee Suite для логического анализатора JHA USBee AX Pro
Язык:
Английский
Размер и тип:
4.29 МБ,
PDF
Программное обеспечение USBee Suite для логического анализатора JHA USBee AX Pro
Язык:
Английский
Размер и тип:
239 МБ,
ZIP
ZIP
Программное обеспечение для логического анализатора JHA USBee AX Pro
Язык:
Английский
Размер и тип:
41.9 МБ,
ZIP
ZIP
Показать больше
Показать меньше
