Цифровой логический анализатор Zaleae Logic 16
Артикул (код товара): 14233
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
40 929 ₽
40 929 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
14233
Модель (серия)
-
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Другой -
Артикул (код товара)
14233
Модель (серия)
-
Гарантия, мес.
12
Полоса пропускания, МГц
100
Кол-во цифровых каналов
Вход. напряжение (макс), В
Макс. частота дискретизации, МГц
Пороговое напряжение (логические уровни), В
1,2
1,8
3,3
1,8
3,3
Встроенная память, Мбит
Вход. сопротивление, кОм
Анализ протоколов и интерфейсов
I2C
SPI
CAN
1-WIRE
JTAG
MDIO
USB
DMX512
Manchester
UNI/O
Simple Parallel
I2S/PCM
LIN
Atmel SWI
BiSS C
PS/2 Keyboard/Mouse
HDMI CEC
MP Mode 9-bit Serial
SPI
CAN
1-WIRE
JTAG
MDIO
USB
DMX512
Manchester
UNI/O
Simple Parallel
I2S/PCM
LIN
Atmel SWI
BiSS C
PS/2 Keyboard/Mouse
HDMI CEC
MP Mode 9-bit Serial
Автоизмерения
Ширина импульса
Частота
Рабочий цикл
Частота
Рабочий цикл
Дополнительно
Нет
Описание Другой -
ВНИМАНИЕ! Производство цифрового логического анализатора Zaleae Logic 16 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Логический анализатор KINGST LA5016
Технические характеристики Zaleae Logic 16
| Количество каналов | 16 |
| Максимальная частота дискретизации | 100 МГц |
| Глубина выборки |
100 МГц при использовании 3 каналов 50 МГц при использовании 6 каналов 25 МГц при использовании 9 каналов 20 МГц при использовании 16 каналов |
| Логические уровни | 1.2, 1.8, 3.3 В |
| Объем аппаратного буфера | 10 Гб |
| Входное сопротивление | 200 кОм |
| Емкость | 5 пФ |
| Режим триггера | высокий / низкий уровень, восходящий / нисходящий фронт, многоканальный комбинированный триггер |
| Фиксированные частоты | 100 МГц, 80 МГц, 50 МГц, 32 МГц, 25 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц |
| Анализ протоколов | I2C, SPI, CAN, 1-Wire, UNI/O, I2S/PCM, MP Mode 9-bit Serial, Manchester, JTAG, LIN, DMX-512, Atmel SWI, MDIO, BiSS C, Simple Parallel, PS/2 Keyboard/Mouse, HMDI CEC, USB 1.1 |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Напряжение источник питания | 5 В |
| Поддержка программного обеспечения |
Windows XP, VISTA, 7, 8 (32, 64 бита) Mac OS x 10.4 или выше Linux Ubuntu, Fedora и другие |
| ESD защита | есть, в пределах ± 50 В |
| Материал корпуса | пластик |
| Длина USB кабеля | 1,5 м |
| Длина ленточного кабеля | 24 см |
| Габариты | 105 х 53 х 27 мм |
| Вес | 150 г |
| Комплектация | логический анализатор Zaleae Logic 16 – 1 шт |
|
USB кабель – 1 шт ленточный кабель – 1 комплект тестовые зажимы – 5 шт |
|

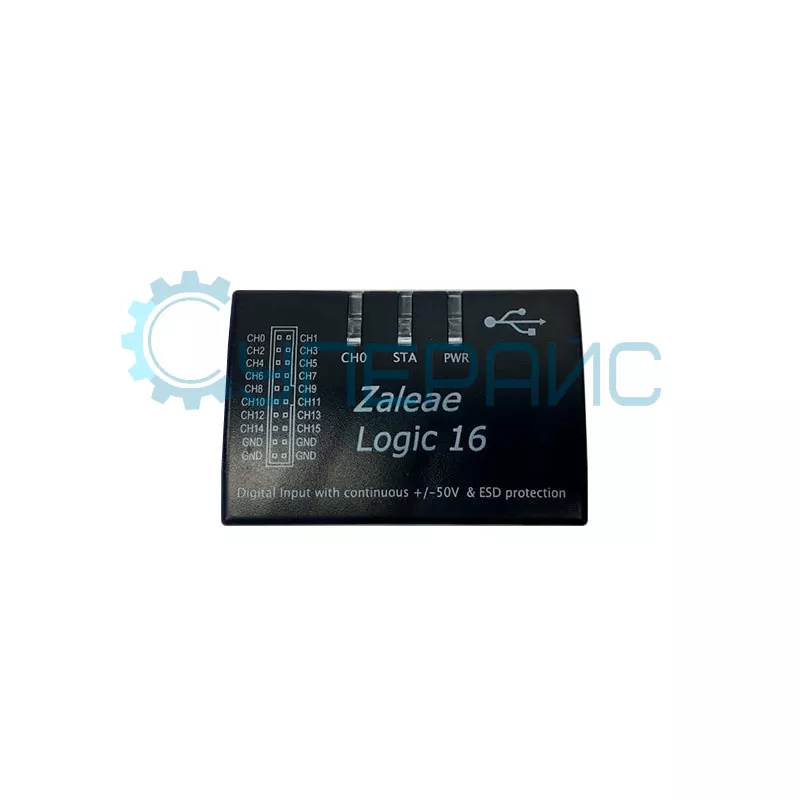

Цифровой логический анализатор Zaleae Logic 16 с глубиной выборки 100 МГц
16-канальный анализатор Zaleae Logic 16 с внутренней памятью 10 Гб. Применяется для записи и отображения последовательности цифровых сигналов. Одной из основных характеристик при выборе прибора - дискретность получаемых данных. Подключение к компьютеру осуществляется через USB кабель, программное обеспечение подходит для ОС: Windows, MacOS и Linux.
Особенности цифрового ЛА:
- Частота дискретизации зависит от количества используемых каналов:
100 МГц – 3 канала;
50 МГц - 6 каналов;
25 МГц - 9 каналов;
20 МГц - 16 каналов; - Программная установка различных логических уровней – 1.2, 1.8, 3.3 Вольт;
- Внутренняя память – 10 Гб;
- 17 фиксированных частот от 25 кГц до 100 МГц;
- Обширный анализ протоколов.
Питание логического анализатора осуществляется от USB порта напряжением 5 Вольт.

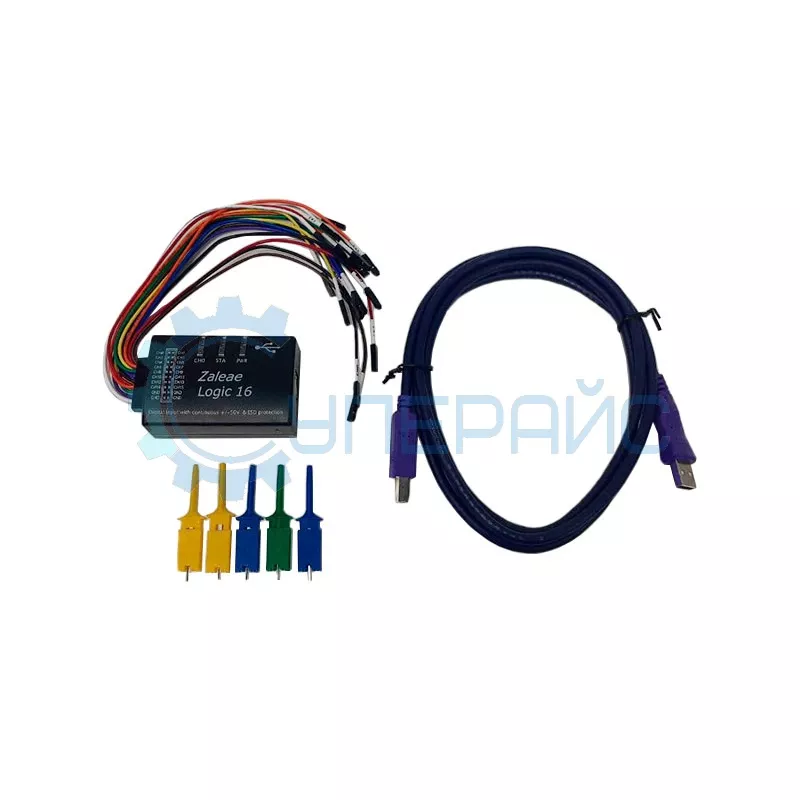

В комплектацию ЛА входит:
- USB кабель;
- Ленточный кабель;
- Тестовые зажимы – 4 шт.
