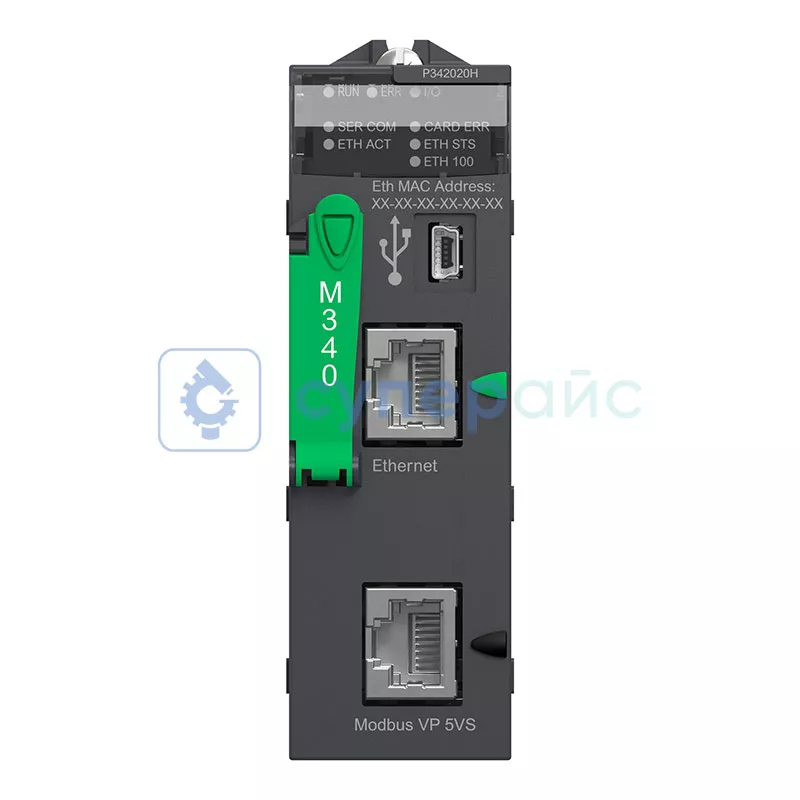

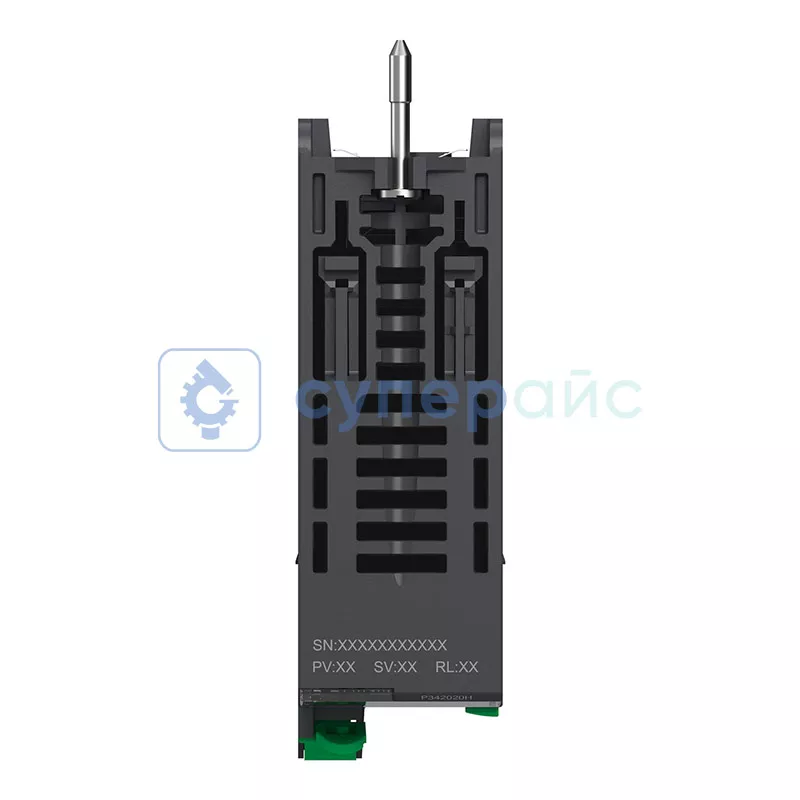

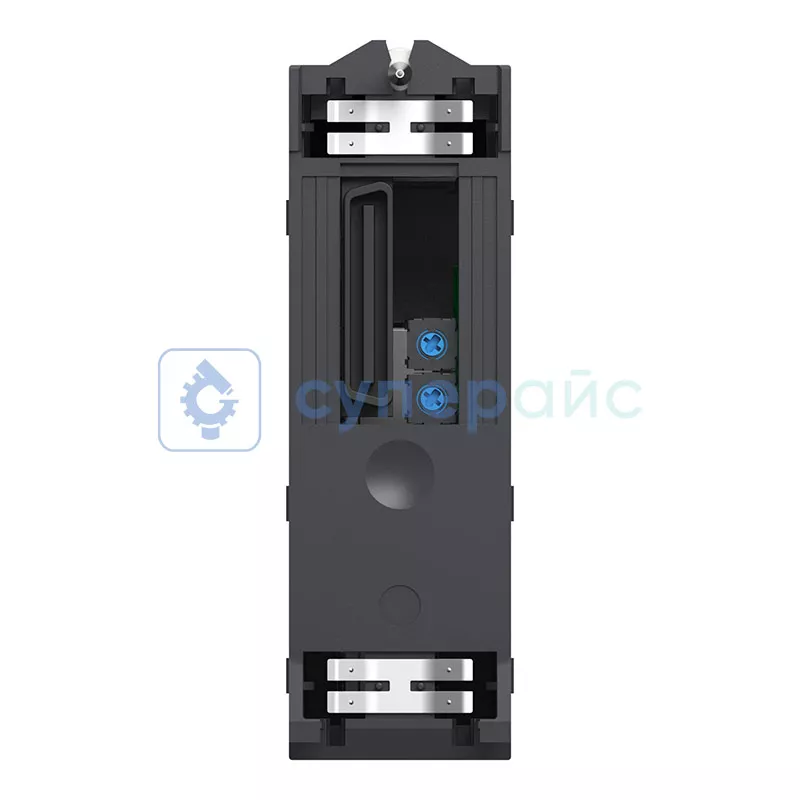

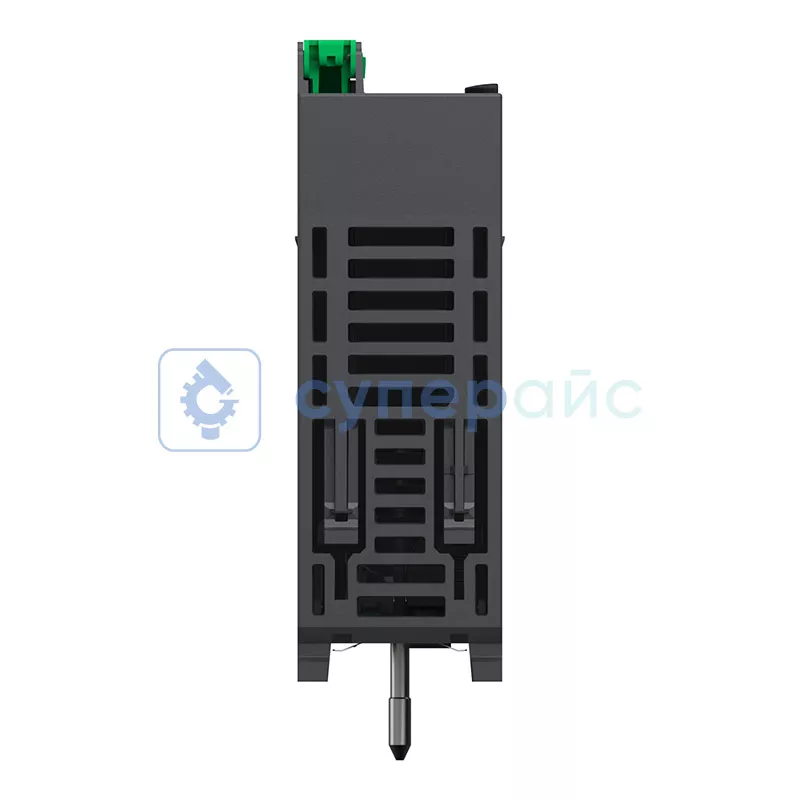

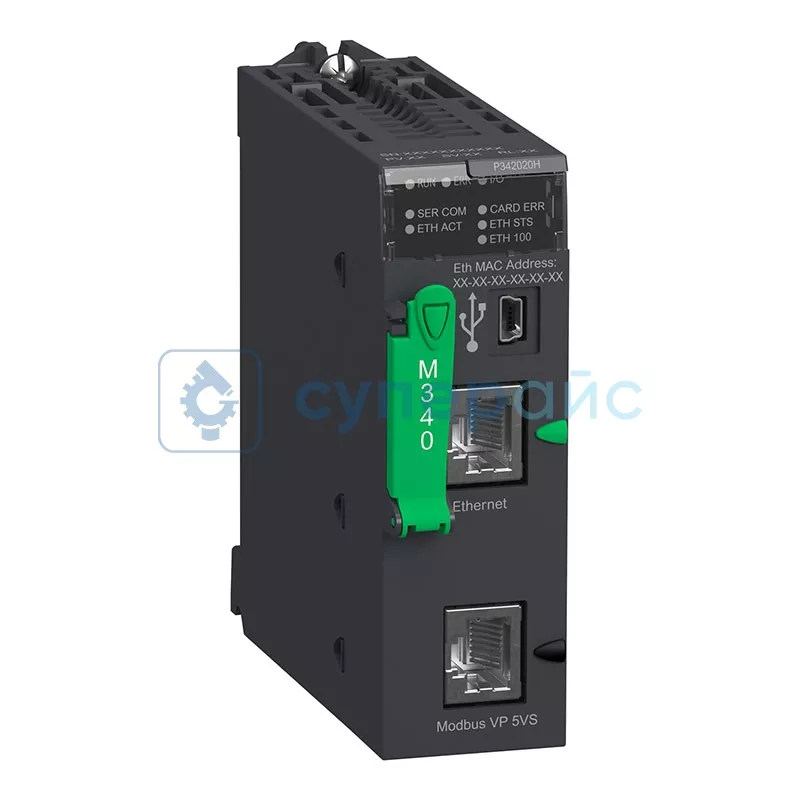

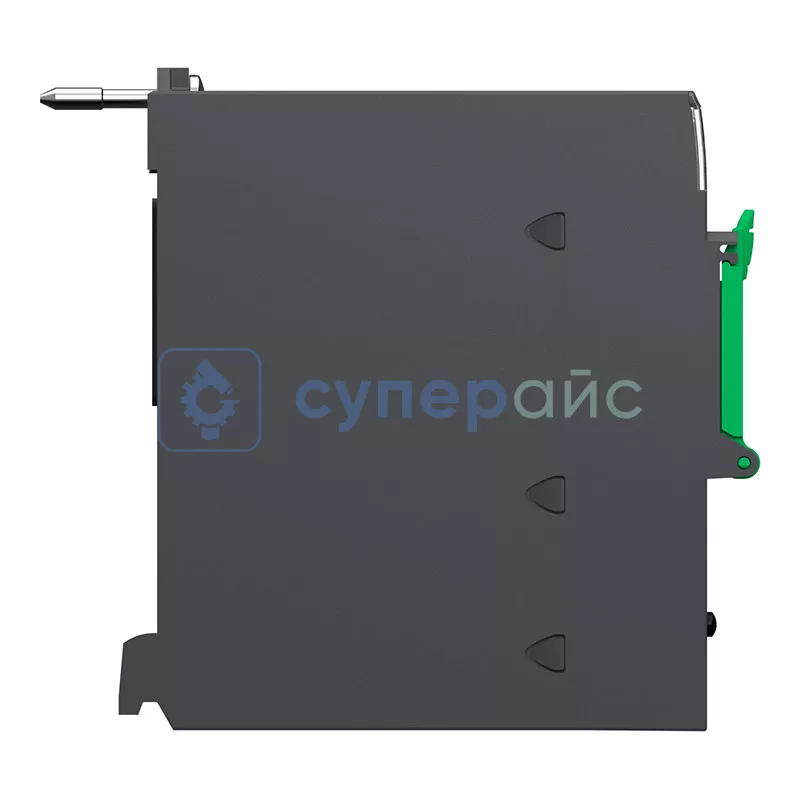

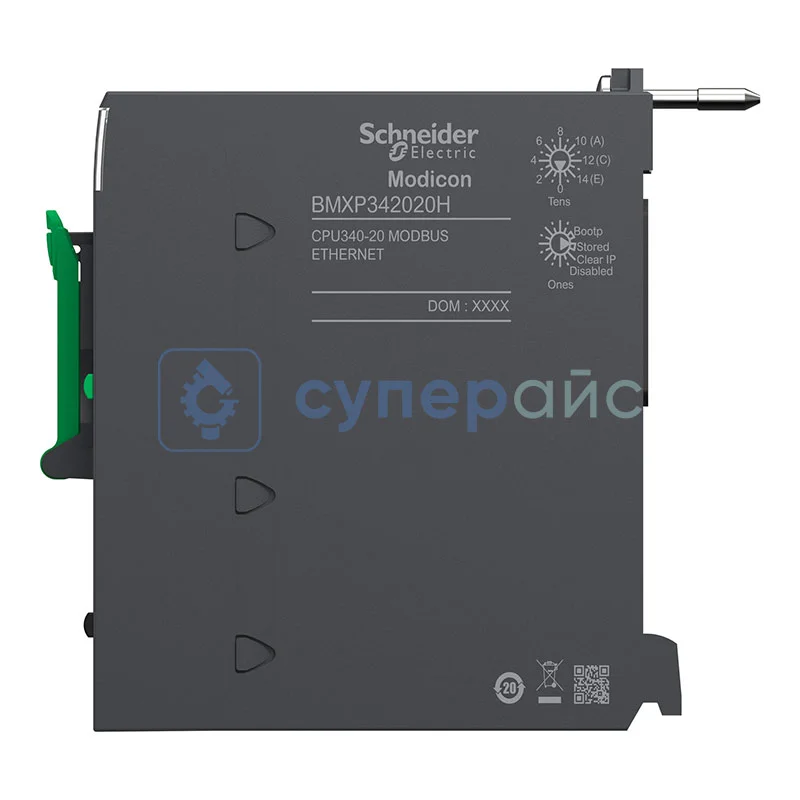

Контроллер PLC Schneider Electric BMXP342020H
Код товара: 29109
Гарантия 12 месяцев
О товаре Для работы в сложных условиях
Количество стоек: 4
Количество слотов: 11
Количество приложений одного канала: 36
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Для работы в сложных условиях
Количество стоек: 4
Количество слотов: 11
Количество приложений одного канала: 36
Технические характеристики Schneider Electric BMXP342020H
| Серия | Modicon M340 |
| Тип | процессорный модуль |
| Концепция | Transparent Ready CANopen |
| Количество стоек | 4 |
| Количество слотов | 11 |
| Возможности процессора по дискретному вх. / вых. |
1024 вх./вых. конфигурация с несколькими шасси 704 вх./вых. конфигурация с одной стойкой |
| Возможности процессора по аналоговому вх. / вых. |
256 вх. / вых. конфигурация с несколькими шасси 66 вх. / вых. конфигурация с одной стойкой |
| Количество приложений определенного канала | 36 |
| Контроль |
счетчики диагностики Modbus счетчики событий Modbus |
| Дополнительные характеристики | |
| Каналы управления | программируемые циклы |
| Тип встроенных клемм |
последовательный канал без развязки RJ45 символьный режим, режим передачи: асинхронный в полосе модуляции, RS232C, режим передачи: 2 экранированных витых пары в 0,3 - 19,2 Кбит / с полный дуплекс; последовательный канал без развязки RJ45 символьный режим, режим передачи: асинхронный в полосе модуляции, RS485, режим передачи: 1 экранированная витая пара в 0,3 - 19,2 Кбит/с полудуплекс; последовательный канал без развязки RJ45, ведущий/ведомый Modbus, RTU/ASCII, режим передачи: асинхронный в полосе модуляции, RS232C, режим передачи: 1 экранированная витая пара в 0,3 - 19,2 Кбит/с полудуплекс; последовательный канал без развязки RJ45, ведущий/ведомый Modbus, RTU/ASCII, режим передачи: асинхронный в полосе модуляции, RS485, режим передачи: 1 экранированная витая пара в 0,3 - 19,2 Кбит/с полудуплекс; USB порт в 12 Мбит / с; Ethernet TCP/IP RJ45, режим передачи: 1 витая пара в 10, 100 Мбит/с |
| Процессор модуля связи |
2 модуль связи Ethernet 4 модуль с AS-интерфейсом |
| Встроенная коммуникационная служба |
управление полосой пропускания, Ethernet TCP/IP; Data Editor, Ethernet TCP/IP; обмен сообщениями по протоколу Modbus TCP, Ethernet TCP/IP; Rack Viewer, Ethernet TCP/IP; администратор сети SNMP, Ethernet TCP/IP |
| Порт Ethernet | 10BASE-T / 100BASE-TX |
| Количество устройств в сегменте |
0 - 32 (символьный режим) 0 - 32 (Modbus) |
| Количество устройств |
2 двухточечных символьных режима 2 двухточечных Modbus |
| Длина шины |
0 - 10 м последовательный канал без развязки символьный режим сегментирования; 0 - 10 м последовательный канал без развязки Modbus сегментирования; 0 - 1000 м гальванический развязанный последовательный символьный режим сегментирования; 0 - 1000 м гальванический развязанный последовательный Modbus сегментирования; 0 - 15 м символьный режим двухточечный; 0 - 15 м Modbus двухточечный |
| Максимальная длина ответвлений |
< 15 м последовательный канал без развязки символьный режим сегментирования < 15 м последовательный канал без развязки Modbus сегментирования < 40 м гальванический развязанный последовательный символьный режим сегментирования < 40 м гальванический развязанный последовательный Modbus сегментирования |
| Количество адресов |
0 - 248 для символьный режим 0 - 248 для Modbus |
| Параметр управления |
1 CRC 16 в каждом кадре (RTU) Modbus 1 LRC в каждом кадре (RTU) символьный режим 1 LRC в каждом кадре (RTU) Modbus |
| Память |
поставляемая карта памяти (BMXRMS008MP), резервное копирование программ, констант, символов и данных встроенное ОЗУ 4096 Кбайт встроенное ОЗУ 256 Кбайт данных встроенное ОЗУ 3584 Кбайт программы, константы и символы поставляемая карта памяти (BMXRMS008MP) активация стандартного web сервера, класс B10 |
| Максимальный размер областей объектов |
256 кВ нелокализованные внутренние данные 32634 %Mi локализованные внутренние биты |
| Используемый по умолчанию размер областей объектов |
1024 внутренних слов %MWi локализованные внутренние данные 256 слов констант %KWi локализованные внутренние данные 512 %Mi локализованные внутренние биты |
| Структуру приложения |
1 циклическая / периодическая управляющая задача 1 периодическая быстрая задача нет вспоминании задачи 64 задачи обработки событий |
| Время выполнения каждой инструкции |
0,12 мкс булево 0,17 мкс слов двойной длины 0,25 мкс одно слово 1,16 мкс с плавающей запятой |
| Накладные расходы системы |
0,13 мс для быстрой задачи 0,7 мс для управляющей задачи |
| Потребляемый ток | 95 мА |
| Источник питания | внутреннее электропитание через шасси |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) передача информации по сети Ethernet (ETH ACT) 1 светодиод (зеленый) процессор работает (RUN) 1 светодиод (зеленый) состояние сети Ethernet (ETH STS) 1 светодиод (красный) скорость передачи данных (ETH 100) 1 светодиод (красный) отказ модуля ввод/вывода (I/O) 1 светодиод (красный) отказ карты памяти (CARD ERR) 1 светодиод (красный) ошибка процессора или системы (ERR) 1 светодиод (желтый) передача информации по шине Modbus (USER COM) |
| Общие характеристики | |
| Степень защиты | IP20 |
| Защитное исполнение | конформное покрытие |
| Рабочая температура | -25 - 70 °C |
| Относительная влажность | 10 - 95 %, без образования конденсата |
| Габариты упаковки | 56 х 117 х 120 мм |
| Вес нетто | 205 г |
| Вес брутто | 255 г |
| Комплектация | контроллер Schneider Electric BMXP342020H – 1 шт |
Контроллер PLC Schneider Electric BMXP342020H
BMXP342020H - это программируемый контроллер PLC производства Schneider Electric. В основе работы лежит концепция Transparent Ready CANopen для быстрой интеграции в промышленные сети. Контроллеры для систем автоматизации этой серии подходят для решения сложных производственных задач.
Конструктивные особенности
Наличие 11 слотов расширяет возможности подключения дополнительных модулей. Корпус устройства поддерживает уровень защиты IP20. Программируемые циклы обуславливают гибкое управление производственными процессами. Установлены счетчики диагностики и счетчики событий Modbus, источник питания установлен в шасси.
Области применения контроллера:
- автоматизация промышленных линий;
- регулировка работы станков;
- мониторинг производственных показателей;
- считывание информации с датчиков;
- контроль технологических процессов.
BMXP342020H может работать на заводах, небольших производствах, промышленных предприятиях. Архитектура Transparent Ready CANopen упрощает настройку сетевого взаимодействия между устройствами.
Модульная конструкция упрощает монтаж. Защита корпуса препятствует попаданию внутрь крупных предметов. Устройство способно работать в условиях высокой влажности без образования конденсата. Контроллер подходит для металлургических, машиностроительных, пищевых производств.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
