Характеристики Schneider Electric STBEHC3020KC
Описание Schneider Electric STBEHC3020KC
Технические характеристики Schneider Electric STBEHC3020KC
| Серия | Advantys STB |
| Тип | комплект счетчика |
| Количество каналов | 1 |
| Состав комплекта |
модуль STBEHC3020; монтажное основание STBXBA3000; STBXTS215018, блок пружинных зажимов |
| Частота счетчика | 2 |
| Максимальная частота счета | 40000 Гц |
| Функции счетчика |
измерение интервалов времени; прямой/обратный счет; обратный счет; измеритель частоты; цикличный счетчик; подсчет событий |
| Конфигурация счетчика | ПО конфигурации Modicon |
| Совместимость входа |
2/3-проводный фотоэлектрический датчик; механический контакт; с 2-/3-проводными бесконтактными датчиками; инкрементный датчик положения |
| Входное напряжение | 24 В |
| Пределы входного напряжения | 19,2 - 32 В |
| Тип входного напряжения | постоянный ток |
| Входной ток | 6 мА |
| Входная логика | положительная |
| Предельный уровень напряжения (состояние "0") | -3 - 5 В |
| Предельный уровень напряжения (состояние "1") | 11 - 30 В |
| Текущее состояние "0" гарантированное | <= 1,5 mA |
| Текущее состояние "1" гарантированное | <= 2 mA |
| Время фильтрации |
0 мс цифровые 40000 Гц входы счета; 0,4 мс цифровые 1000 Гц входы счета; 1,2 мс цифровые 400 Гц входы счета; 2,5 мкс аналоговый входы счета; 25 мкс аналоговый вспом. вход |
| Выходное напряжение | 24 В |
| Пределы выходного напряжения | 19,2 - 32 В |
| Тип выходного напряжения | постоянный ток |
| Номинальный выходной ток | 0,5 А |
| Логика дискретного выхода | положительная / отрицательная |
| Максимальный ток утечки | 0,1 мА в состоянии "0" |
| Максимальное падение напряжения | < 3 В в состоянии "1" |
| Максимальная индуктивность нагрузки | 500 мГн 4 Гц |
| Функции защиты |
защита от перегрузки срабатывание электронного устройства защиты ручной или автоматический сброс; защита от короткого замыкания срабатывание электронного устройства защиты ручной или автоматический сброс; защита от перегрузки ограничитель тока; защита от короткого замыкания ограничитель тока |
| Cостояние пропадания обмена данными |
поддерживать последнее значение сконфигурирован; состояние "0" для выходных каналов по умолчанию; состояние "0" или "1" для каждого канала сконфигурирован |
| Холодная замена | есть |
| Горячая замена |
реакция на пропадание обмена данными, зависящая от заданного параметра конфигурируется стандартным сетевым интерфейсным модулем; возврат в "0" не конфигурируется (обязательное требование) стандартный сетевой интерфейсный модуль; возврат в "0" главный сетевой интерфейсный модуль |
| Совместимость продукта |
монтажное основание STBXBA3000; модуль распределения питания STBPDT3100/3105 |
| Номинальное напряжение питания | 24 В постоянного тока |
| Источник питания | модуль распределения питания |
| Изоляция между каналами и шиной | 500 В |
| Категория перенапряжения | II |
| Светодиодный индикатор состояния |
1 светодиод (зеленый) EN подтверждение состояния входа (EN); 1 светодиод (зеленый) состояние модуля (RDY); 1 светодиод (зеленый) сброс состояния входа (RST); 1 светодиод на каждый вход счетчика (зеленый) состояние входа счета (INA, INB); 1 светодиод на каждый выход (зеленый) состояние выхода (OUT1, OUT2); 1 светодиод (красный) ошибка модуля (FLT) |
| Общие характеристики | |
| Степень защиты | IP20 |
| Рабочая температура | -25 - 70 °C (с понижающим коэффициентом) |
| Температура хранения | -40 - 85 °C |
| Относительная влажность | 95 % без образования конденсата |
| Габариты изделия | 28,1 х 70 х 128,3 мм |
| Габариты упаковки | 81 х 35 х 134 мм |
| Вес брутто | 160 г |
| Комплектация | модуль Schneider Electric STBEHC3020KC – 1 шт |

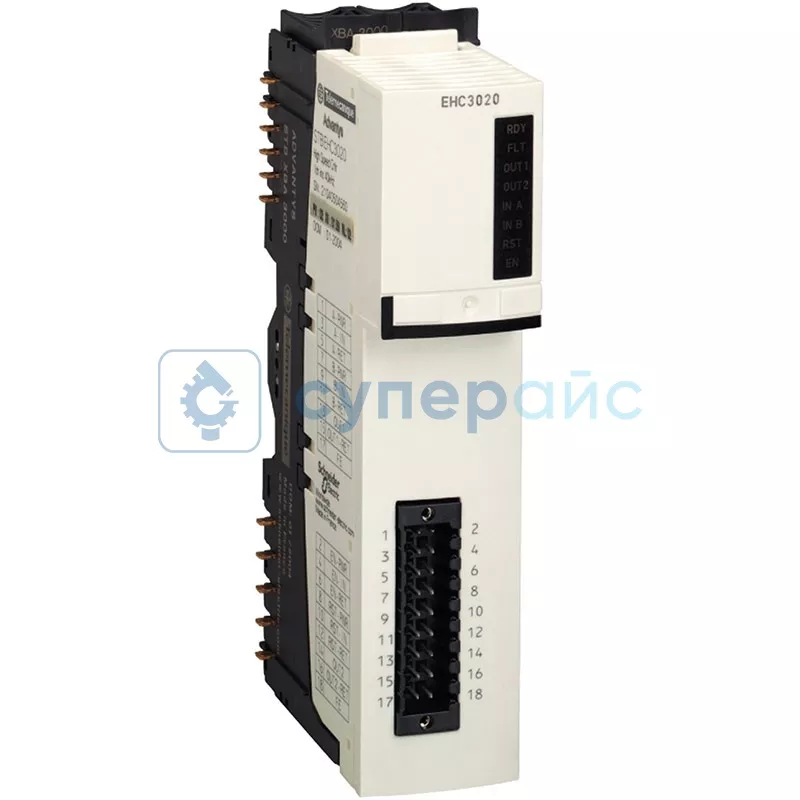

Модуль Schneider Electric STBEHC3020KC
Счетчики Schneider Electric STBEHC3020KC представляют собой промышленные устройства, интегрируемые в специализированные комплексы учета электроэнергии. Этот контроллер подсчета располагает одним каналом. Конструкция обуславливает компактность и простоту монтажа.
Максимальная частота счета предлагаемой модели достигает 40000 Гц, прибор корректно работает даже с быстро меняющимися сигналами. Такие характеристики делают STBEHC3020KC подходящим для применения в различных промышленных процессах.
Товар поставляется как комплект счетчика. Тип продукта означает, что в поставляемый набор входят необходимые компоненты для быстрого ввода в эксплуатацию. Пользователю не потребуется дополнительно покупать сопутствующие элементы.
Степень защиты IP20 указывает на то, что счетчик защищен от проникновения в корпус твердых предметов диаметром 12,5 мм и более, то есть сопоставимых по размерам с пальцами или проводами. Оболочка обеспечивает дополнительную надежность при эксплуатации в помещениях, где присутствует множество технических элементов. Однако устройство не защищено от влаги - модель следует устанавливать в сухих местах или использовать дополнительные средства защиты при рисках воздействия жидкостей на корпус.
Ввиду одноканальной конструкции счетчика процесс подключения и настройки будет легче, чем у моделей, где реализовано большее количество каналов. Устройство будет полезно в ситуациях, когда требуется контроль одного параметра или процесса. При этом сохраняется высокая точность измерений благодаря сосредоточению ресурсов устройства на одном канале. Если не нужна многоканальная конфигурация — это оптимальное решение промышленной автоматизации.
