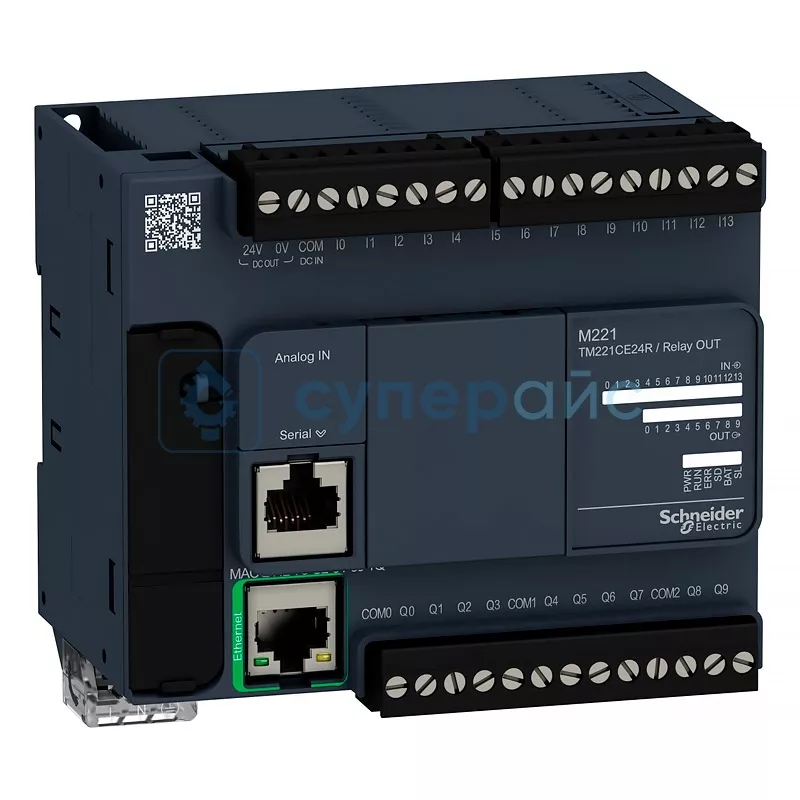

Контроллер программируемый Schneider Electric TM221CE24R
Артикул (код товара): 29031
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
35 370 ₽
35 370 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
29031
Модель (серия)
TM221CE24R
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric TM221CE24R
Общие данные
Артикул (код товара)
29031
Производитель (бренд)
Модель (серия)
TM221CE24R
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Серия
Описание Schneider Electric TM221CE24R
Технические характеристики Schneider Electric TM221CE24R
| Серия | Modicon M221 |
| Номинальное напряжение сети | 100 - 240 В |
| Количество дискретных входов | 14 дискретных входов |
| Тип дискретного выхода | реле |
| Количество дискретных выходов | 10 |
| Напряжение дискретного выхода |
5 - 125 В пост. ток 5 - 250 В пер. ток |
| Ток дискретного выхода | 2 А |
| Дополнительные характеристики | |
| Количество дискретных входов / выходов | 24 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 85 - 264 В |
| Частота сети | 50 / 60 Гц |
| Пусковой ток | 40 А |
| Максимальна потребляемая мощность |
58 Вт 100 - 240 В с макс количеством модулей расширения входов / выходов 35 Вт 100 - 240 В без модулей расширения входов / выходов |
| Пусковой ток |
шина расширения 0,52 А 5 В шина расширения 0,16 А 24 В |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Разрешение аналогово входа | 10 бит |
| Значение LSB | 10 мВ |
| Время преобразования | 1 мс на канал |
| Допустимая перегрузка наа входах |
± 30 В DC ± 13 В DC |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
7 мА для дискретного входа 5 мА для быстрого входа |
| Входной импеданс |
3,4 кОм для дискретного входа 100 кОм для аналогового входа 4,9 кОм для быстрого входа |
| Время срабатывания |
35 мкс выключение, I2 - I5 клемма(ы) для входа 10 мс включение 5 мкс включение, I0, I1, I6, I7 клемма(ы) для входа 35 мкс включение, другие клемма(ы) для входа 5 мкс выключение, I0, I1, I6, I7 клемма(ы) для входа 100 мкс выключение, другие клемма(ы) для входа |
| Конфигурируемое время фильтрования | 0 мс для входа 3 мс для входа 12 мс для входа |
| Пределы выходного напряжения |
125 В пост. ток релейный выход 277 В пер. ток релейный выход |
| Максимальный ток на выход |
4 А COM 2 7 А COM 0 7 А COM 1 |
| Абсолютная погрешность | ± 1 % от полной шкалы аналогового входа |
| Частота переключения | 20 переключений в минуту при максимальной нагрузке |
| Минимальная нагрузка | релейный выход 1 мА 5 В DC |
| Время сброса | 1 с |
| Размер памяти | 256 Кбайт для системной памяти RAM |
| Карта памяти | 2 GB SD-карта (опционально) |
| Тип батареи | BR2032 или CR2032X не перезаряжаемый литий |
| Срок резервного хранения данных | 1 год при температуре 25 °C |
| Время выполнения 1 инструкции | 0,2 мкс |
| Время для задания | 60 мкс |
| Максимальный размер областей объектов |
512 % KW постоянные слова 512 % M бит памяти 255 % TM таймеры 8000 % MW слова памяти 255 % C счетчики |
| Количество входов счёта | 4 быстрых входа (режим HSC) 100 кГц 32 бита |
| Функция счета |
однофазный двухфазный (квадратурный) двухфазный (импульс / направление) |
| Тип встроенных клемм |
USB порт с mini USB 2.0 неизолированный последовательный канал RJ45, RS232 / RS485 Ethernet RJ45 |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485 1,2 - 115,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232 480 Мбит/с для шины длиной 3 м для USB |
| Служба связи |
DCHP-клиент адаптер Ethernet / IP сервер Modbus TCP подключенное устройство клиент Modbus TCP |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
9,1 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3 2,7 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3 0,9 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания) 2 кВ в соответствии с МЭК 61000-4-4 (выход реле) 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал) 1 кВ в соответствии с МЭК 61000-4-4 (вход) 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 35 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
| Температура хранения | -25 - 70 °C |
| Относительная влажность |
10 - 95 %, без образования конденсата (в действии); 10 - 95 %, без образования конденсата (при хранении) |
| Габариты изделия | 90 х 70 х 110 мм |
| Габариты упаковки | 110 х 155 х 140 мм |
| Вес нетто | 400 г |
| Вес брутто | 650 г |
| Комплектация | контроллер Schneider Electric TM221CE24R – 1 шт |
Обзорная таблица контроллер PLC Schneider Electric
| Характеристики | TM221CE40R | TM221CE24R |
| Серия | Modicon M221 | |
| Количество дискретных входов | 24 дискретных входов | 14 дискретных входов |
| Тип дискретного выхода | реле | |
| Количество дискретных выходов | 16 | 10 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
|
| Степень защиты | IP20 с защитной крышкой | |
Schneider Electric TM221CE24R: Гибкое Управление для Промышленных Задач
Программируемые контроллеры PLC серии Modicon M221 от Schneider Electric сочетают надежность и простоту интеграции. Модуль управления Schneider Electric TM221CE24R с 14 дискретными входами и 10 релейными выходами (5–250 В) идеален для автоматизации малых систем. Его ядро выполняет инструкции за 0.2 мкс, предлагая быструю реакцию на процессы.
Преимущества:
- Гибкость ввода/вывода: Поддержка 7 локальных или 14 удаленных модулей расширения.
- Высокоскоростные счетчики: 4 входа до 100 кГц для точного учета импульсов (однофазные, квадратурные режимы).
- Программирование: EcoStruxure Machine Expert с интуитивным интерфейсом и библиотекой функций.
- Устойчивость к помехам: Защита от ЭМС (до 9.1 В/м) и коммутационных скачков (2 кВ).
- Коммуникации: Ethernet/IP, Modbus TCP, RS232/RS485, USB для интеграции в IoT-среды.
Дискретные входы и выходы с фильтрацией сигнала (0–12 мс) гарантируют стабильную работу в шумных средах. Время сброса (1 с) и резервное питание от батареи CR2032 (данные сохраняются 1 год) минимизируют простои. Размер памяти 256 КБ RAM и опциональная SD-карта (2 ГБ) позволяют хранить сложные программы и данные.
Контроллер подходит для управления конвейерами, насосными станциями, вентиляцией. Тип дискретного выхода (реле) с током до 7 А гарантирует совместимость с клапанами, двигателями, световыми сигналами. Компактный корпус (90×70×110 мм) монтируется горизонтально (-10...+55°C) или вертикально (-10...+35°C), экономя место в щитах.
Модуль управления Schneider Electric TM221CE24R — универсальное решение для проектов, где важны адаптивность, надежная коммутация и простое масштабирование.
Часто задаваемые вопросы
Чем TM221CE24R отличается от обычного TM221C24R?
Конфигурация входов-выходов такая же - 14 входов и 10 релейных выходов. Индекс E в названии говорит о встроенном Ethernet-порту, поэтому и потребление чуть выше: 58 Вт с полным набором модулей против 55 Вт у базовой версии.
Сколько дискретных входов и выходов у модели?
Всего 24 линии: 14 дискретных входов и 10 релейных выходов. Ток на выход до 2 А, входное напряжение 24 В.
Какое питание нужно контроллеру?
Он питается от сети 100-240 В, 50/60 Гц. Рабочий диапазон от 85 до 264 В, пусковой ток 40 А.
На какой серии построен контроллер?
Модель относится к серии Modicon M221 от Schneider Electric. Это компактные логические контроллеры для автоматизации станков и небольших линий.
Можно ли добавить модули расширения?
Да, поддерживается до 7 локальных и до 14 удалённых модулей ввода-вывода. Так базовый набор из 24 линий наращивается под нужное количество датчиков и исполнительных устройств.
